El conector RJ45 es una pieza fundamental en el entramado de las redes de comunicación actuales, siendo el nexo principal para las conexiones de red e internet por cable. Si alguna vez ha tenido la necesidad de conectar un dispositivo a internet mediante un cable Ethernet, es casi seguro que ha interactuado con este componente, ya sea en su forma de conector macho o puerto hembra. Su omnipresencia en routers, ordenadores, consolas de videojuegos y una miríada de otros dispositivos electrónicos subraya su importancia crítica en la infraestructura digital.
¿Qué es Exactamente un Conector RJ45?
En su esencia, un conector RJ45 es una interfaz física estandarizada. El acrónimo "RJ" proviene de "Registered Jack" (Jack Registrado), un término originario de la industria de las telecomunicaciones para designar interfaces de red estandarizadas, introducido por Bell Laboratories en la década de 1970. El número "45" hace referencia a una especificación particular dentro de esta familia de conectores.
Este conector de plástico o metal se encuentra típicamente al final de los cables de red Ethernet. Su diseño ingenioso cuenta con ocho pines o contactos, cada uno diseñado para conectarse a uno de los ocho hilos individuales que componen un cable de par trenzado. Esta configuración de ocho contactos es lo que le confiere la denominación de 8P8C (ocho posiciones y ocho contactos), y es crucial para la transmisión de señales de datos de alta velocidad.
El Puerto RJ45: La Contraparte Hembra
El puerto RJ45 es la contraparte hembra del conector RJ45 macho. Se trata del jack o receptáculo donde se inserta el conector macho para establecer la conexión. Estos puertos se encuentran integrados en una vasta gama de dispositivos de red y electrónicos, incluyendo:
- Computadoras: Tarjetas de interfaz de red (NIC) en ordenadores de escritorio y portátiles.
- Dispositivos de Red: Routers, switches, módems y puntos de acceso.
- Periféricos: Impresoras de red, televisores inteligentes (Smart TVs), consolas de videojuegos (PlayStation, Xbox), y decodificadores (TV Box).
- Infraestructura de Edificios: Placas de pared y paneles de parcheo en instalaciones de cableado estructurado.
Un ejemplo notable de dispositivo con múltiples puertos RJ45 es el QNAP QGD-1600P, que ofrece 16 conexiones RJ45 para albergar hasta 16 dispositivos.
El Cable RJ45: Un Conducto de Datos
Un cable RJ45, en términos generales, se refiere a un cable de red que está terminado en uno o ambos extremos con un conector RJ45. El tipo más común es el cable Ethernet, que está construido a partir de cuatro pares de hilos de cobre trenzados. La disposición trenzada de estos pares es fundamental, ya que ayuda a reducir la interferencia electromagnética (EMI) y la diafonía (crosstalk) entre los hilos adyacentes, permitiendo así una transmisión de datos más fiable y a mayores velocidades.
Dentro de un conector RJ45 estándar, encontramos componentes clave:
- Pines/Contactos: Ocho contactos metálicos, comúnmente chapados en oro para una mejor conductividad y resistencia a la corrosión, que perforan el aislamiento de cada hilo del cable durante el proceso de crimpado.
- Pestaña de Alivio de Tensión: Una pestaña de plástico flexible que asegura el conector en el puerto y ayuda a aliviar la tensión mecánica sobre los hilos.
- Punto de Entrada del Cable: La parte trasera del conector por donde se introduce el cable Ethernet antes de ser engarzado.
El Funcionamiento Interno: El Orden de los Hilos

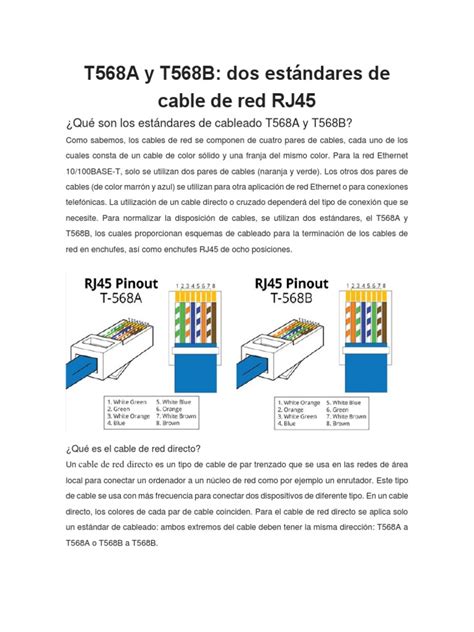

Para que la transmisión de datos sea efectiva, los ocho hilos dentro de un cable Ethernet deben ser conectados en un orden específico dentro del conector RJ45. Este orden está dictado por estándares de cableado para asegurar la compatibilidad y el rendimiento óptimo. Los dos estándares principales son T568A y T568B.
- T568A: Una de las dos asignaciones de pines estándar.
- T568B: La otra asignación de pines estándar, que es la más comúnmente utilizada en Estados Unidos.
La norma EIA/TIA 568, elaborada por asociaciones industriales, establece requisitos mínimos para el diseño y la estructuración de sistemas de cableado para redes de área local (LAN). Esta norma, dividida en subtipos como TIA 568-B1, TIA 568-B2 y TIA 568-B3, regula los aspectos generales, las especificaciones de los componentes de par trenzado y los requisitos de fibra óptica.
Tipos de Cableado: Directo vs. Cruzado
La forma en que se cablean los conectores RJ45 determina el tipo de cable resultante:

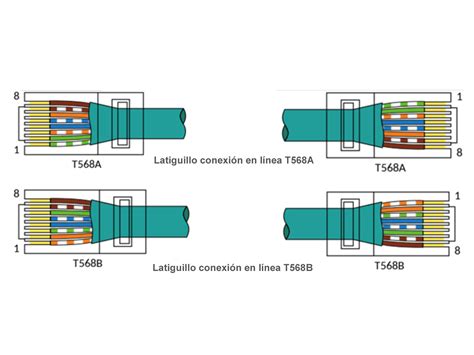

Cable Directo (Straight-Through Cable): Se crea cuando ambos extremos del cable se terminan utilizando el mismo estándar (por ejemplo, T568B en ambos extremos). Históricamente, estos cables se utilizaban para conectar dispositivos de red diferentes, como un ordenador a un switch, router o hub. En la práctica moderna, la mayoría de los dispositivos de red actuales implementan la funcionalidad Auto-MDI/MDI-X, lo que les permite negociar automáticamente el tipo de cable y funcionar correctamente tanto con cables directos como cruzados.
Cable Cruzado (Crossover Cable): Se crea cuando un extremo del cable se termina con un estándar (por ejemplo, T568A) y el otro extremo con el estándar opuesto (T568B). Tradicionalmente, estos cables se utilizaban para conectar directamente dos dispositivos similares (por ejemplo, de ordenador a ordenador o de switch a switch) sin la necesidad de un dispositivo intermedio como un hub o switch. Para lograr una conexión de 1000 Mbps (Gigabit Ethernet), se pueden utilizar variantes específicas de los estándares T568A y T568B. Si bien los cables cruzados eran esenciales en redes más antiguas, la adopción generalizada de Auto-MDI/MDI-X ha reducido significativamente su necesidad.
La combinación de colores para un cable directo común (usando T568B en ambos extremos) es: Blanco Naranja, Naranja, Blanco Verde, Azul, Blanco Azul, Verde, Blanco Marrón, Marrón. Para un cable cruzado, un extremo seguiría este orden, mientras que el otro extremo tendría los pares naranja y verde intercambiados en su posición.
Categorías de Cableado y Conectores
Los cables Ethernet se clasifican en diferentes categorías (Cat) según su rendimiento y capacidad de transmisión de datos:
- Cat 5e: Soporta velocidades de hasta 1000 Mbps (Gigabit Ethernet) y frecuencias de hasta 100 MHz.
- Cat 6: Diseñado para velocidades de hasta 10 Gbps en distancias cortas (hasta 55 metros), ofreciendo un rendimiento mejorado en cuanto a diafonía. Soporta frecuencias de hasta 250 MHz.
- Cat 6A: Extiende el rendimiento de 10 Gbps hasta 100 metros y soporta frecuencias de hasta 500 MHz.
- Cat 7/Cat 8: Diseñados para frecuencias y velocidades aún más altas (25 Gbps o 40 Gbps para Cat 8). Estos cables a menudo incorporan un blindaje más robusto (STP/FTP) y pueden utilizar conectores alternativos como GG45 o TERA, aunque existen versiones compatibles con RJ45.
Tipos de Conectores RJ45
Más allá de la distinción entre macho y hembra, existen diversas variantes de conectores RJ45 diseñadas para aplicaciones específicas:
- Conectores sin Blindaje (UTP): Diseñados para su uso con cables de par trenzado sin blindaje (Unshielded Twisted Pair). Son los más comunes en entornos domésticos y de oficina estándar.
- Conectores Blindados (STP/FTP): Cuentan con una carcasa o blindaje metálico que se conecta al blindaje del cable (Shielded Twisted Pair o Foiled Twisted Pair), ofreciendo mayor protección contra interferencias electromagnéticas. Son ideales para entornos con alto ruido eléctrico.
- Conectores Cat6/Cat7/Cat8: Optimizados para las altas frecuencias y velocidades de sus respectivas categorías de cableado, a menudo con diseños que mejoran el aislamiento y la separación de los pares.

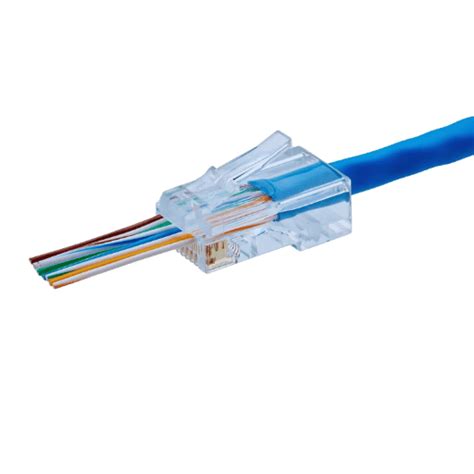

- Conectores RJ45 de Paso (Pass-Through): Una innovación que permite que los hilos del cable pasen completamente a través del conector y salgan por la parte frontal. Esto facilita la verificación del orden correcto de los cables antes de crimpar y puede resultar en conexiones más fiables.
- Conectores RJ45 sin Herramientas (Toolless): Diseñados para una terminación sin necesidad de una herramienta de crimpado específica. Suelen incorporar mecanismos de fijación a presión o de bisagra.

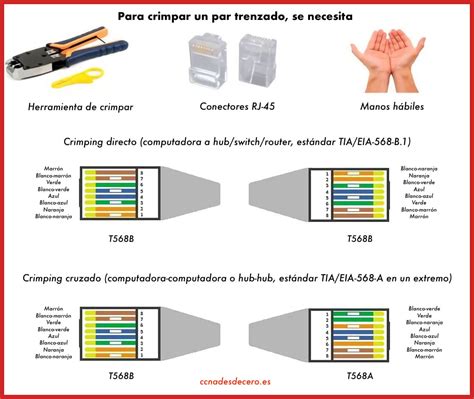

El Proceso de Crimpar un Conector RJ45
Crimpar un conector RJ45 a un cable Ethernet es una tarea común para técnicos de redes y entusiastas del bricolaje. Requiere algunas herramientas básicas:
- Cable Ethernet
- Conectores RJ45 (compatibles con la categoría del cable)
- Herramienta de crimpado RJ45 (con una matriz adecuada)
- Pelacables o cuchilla afilada
- Opcional: Probador de cables RJ45
El proceso general implica los siguientes pasos:
- Pelar el Revestimiento Exterior: Con cuidado, se retira aproximadamente 1 a 1.5 cm del revestimiento exterior del cable Ethernet para exponer los hilos interiores.
- Desenrrollar y Ordenar los Hilos: Los pares de hilos se desenrollan y se aplanan. Luego, se colocan en el orden correcto según el estándar elegido (T568A o T568B).
- Recortar los Hilos: Sujetando firmemente los hilos en su orden correcto, se recortan de manera uniforme a aproximadamente 0.5 cm de la base del revestimiento pelado, asegurando que los extremos queden nivelados.
- Insertar los Hilos en el Conector: Los hilos ordenados se introducen con cuidado en el conector RJ45, asegurándose de que cada hilo entre en su canal correspondiente y llegue hasta el extremo del conector, haciendo contacto con los pines internos. En el caso de conectores de paso, se verifica el orden a través del plástico transparente.
- Engarzar el Conector: El conector (con el cable insertado) se coloca en la ranura RJ45 de la herramienta de crimpado. Las asas de la herramienta se aprietan firmemente hasta que el conector esté asegurado y los pines hayan perforado el aislamiento de los hilos. Si se utilizan conectores de paso, la herramienta de crimpado también recortará el exceso de hilos que sobresalen.
Diagnóstico de Problemas de Conectividad
Si experimenta problemas de conectividad de red, la terminación RJ45 del cable es un punto clave a inspeccionar. Los pasos comunes de diagnóstico incluyen:
- Verificar la Conexión Física: Asegurarse de que el conector RJ45 esté firmemente enchufado en el puerto correspondiente en ambos extremos.
- Inspeccionar el Puerto: Revisar el puerto RJ45 en busca de polvo, suciedad o pines dañados que puedan impedir una conexión adecuada.
- Comprobar el Cableado: Si se trata de un cable crimpado manualmente, verificar que el orden de los hilos (T568A/T568B) sea correcto y consistente en ambos extremos.
- Probar con un Cable Diferente: Utilizar un cable Ethernet conocido por estar en buen estado para determinar si el problema reside en el cable o en otro componente de la red.
La mayoría de los dispositivos de red cuentan con indicadores LED (luces de enlace) cerca de los puertos RJ45. Una luz verde o ámbar, fija o intermitente, suele indicar una conexión física activa y funcional.
Más Allá de los Ordenadores: La Versatilidad del RJ45
Si bien los ordenadores son los usuarios más comunes de las conexiones RJ45, su utilidad se extiende a una amplia gama de dispositivos domésticos y de entretenimiento. Desde consolas de videojuegos que se benefician de una menor latencia (ping) para juegos online, hasta televisores inteligentes, impresoras de red y servidores multimedia (NAS) que permiten compartir archivos y contenido a través de la red doméstica mediante protocolos como DLNA.
Para aplicaciones que requieren una conectividad robusta y fiable, especialmente en entornos exigentes, la elección de conectores RJ45 de alta calidad es primordial. Empresas como Seetronic ofrecen una gama completa de conectores diseñados para satisfacer diversas necesidades, desde configuraciones interiores estándar hasta entornos industriales que requieren mayor protección contra el polvo, el agua (con clasificaciones IP como IP67) y otros factores ambientales.
En resumen, el conector RJ45, a pesar de su aparente simplicidad, es una pieza tecnológica indispensable que sustenta la conectividad cableada moderna, garantizando comunicaciones rápidas, fiables y seguras en hogares, oficinas y centros de datos. Su diseño estandarizado y su continua evolución aseguran su relevancia en el panorama tecnológico actual y futuro.
