Potencia y Rendimiento de los Cables Coaxiales: Una Guía Exhaustiva

El manejo de potencia en los cables coaxiales se refiere a los parámetros de potencia en los que un cable puede operar de manera segura y eficiente. Esta capacidad depende intrínsecamente de las características físicas del cable, como el material y el diseño de sus conductores (interior y exterior), pero, de manera crucial, de la habilidad del material dieléctrico para disipar el calor generado durante la transmisión de señales. La frecuencia de uso es otro factor determinante; el manejo de potencia es inversamente proporcional a esta. A mayor frecuencia, menor es la potencia que el cable puede manejar de forma óptima. Las condiciones ambientales también juegan un papel significativo: una temperatura ambiente elevada reduce la capacidad del cable para disipar el calor interno, limitando su potencia operativa. Por el contrario, en ambientes fríos, el calor se disipa con mayor facilidad, permitiendo que el cable funcione a potencias superiores.

Estructura Fundamental de un Cable Coaxial

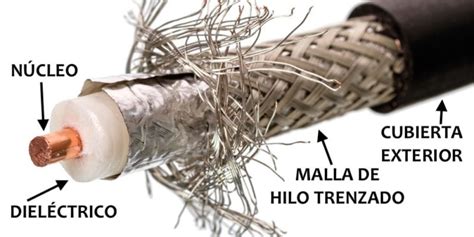

Independientemente de su tipo específico, todos los cables coaxiales comparten una estructura de cuatro capas fundamentales. En el centro se encuentra un conductor central, que puede ser sólido o trenzado y está típicamente fabricado de cobre o acero cobreado. Este conductor es el encargado de transportar la señal eléctrica. Rodeando al conductor central, se halla el aislante dieléctrico, usualmente de espuma o polietileno sólido. La función primordial de este dieléctrico es mantener un espaciado preciso entre el conductor central y la pantalla metálica, lo cual es determinante para la impedancia característica del cable.

La tercera capa es la pantalla metálica, que puede consistir en una trenza de cobre, una lámina de aluminio, o una combinación de ambas. Esta pantalla actúa como un escudo, bloqueando la interferencia electromagnética (EMI) externa y, a su vez, conteniendo la señal dentro del cable, evitando que irradie hacia afuera. Finalmente, una cubierta exterior protege todas las capas internas de daños físicos y ambientales.

La designación "RG" (Radio Guide o Radio de Grado) se originó en el sistema de clasificación de cables coaxiales del ejército de EE. UU. (MIL-C-17). Aunque las especificaciones militares han evolucionado y el número RG ya no garantiza un rendimiento eléctrico específico, la convención de numeración RG sigue siendo un estándar de la industria para identificar tipos generales de cable coaxial.

La Importancia de la Impedancia Característica

La impedancia característica de un cable coaxial es una medida fundamental que describe la resistencia que el cable presenta al flujo de corriente alterna. Se expresa en ohmios (Ω) y es el resultado de la relación entre la inductancia y la capacitancia por unidad de longitud del cable. En el mundo de los cables coaxiales, las impedancias más comunes son 50 ohmios y 75 ohmios, cada una optimizada para aplicaciones específicas.

Un ajuste adecuado de la impedancia entre la fuente de señal, el cable coaxial y el receptor es crucial para evitar reflejos de señal y asegurar una transferencia de energía óptima. Los reflejos de señal, también conocidos como ondas estacionarias, pueden degradar la calidad de la señal, aumentar la pérdida de potencia y, en casos extremos, dañar los equipos transmisores.

Cables de 75 Ohmios: El Estándar para Video y Banda Ancha

Los cables coaxiales con una impedancia característica de 75 ohmios están diseñados principalmente para la transmisión eficiente de señales de video y banda ancha. Esta impedancia minimiza la pérdida de señal en estas aplicaciones y se alinea perfectamente con la impedancia de entrada de televisores, módems de cable y la mayoría de los equipos de videovigilancia (CCTV).

• RG-59: Históricamente, el RG-59 ha sido el cable coaxial de 75 ohmios más delgado y flexible, ideal para video compuesto y sistemas de vigilancia analógica. Utiliza un conductor central de cobre sólido de 20 AWG con una sola pantalla de cobre trenzado (normalmente con un 95% de cobertura) sobre un dieléctrico de polietileno sólido. Maneja frecuencias hasta aproximadamente 1 GHz, pero sufre una atenuación creciente a frecuencias más altas, lo que limita su utilidad para formatos modernos de banda ancha, satélite y video de alta definición en comparación con el RG-6.
• RG-6: El RG-6 ha suplantado en gran medida al RG-59 como el cable coaxial de referencia para la mayoría de las instalaciones residenciales y comerciales de video, satélite y banda ancha. Presenta un conductor central de 18 AWG (de cobre sólido o acero cobreado) y un blindaje de doble capa (una lámina de aluminio y una pantalla trenzada de aluminio o cobre). El conductor más grueso y el blindaje mejorado resultan en una pérdida de señal significativamente menor que el RG-59, especialmente por encima de 100 MHz. El RG-6 maneja cómodamente frecuencias de hasta 3 GHz, lo que lo hace adecuado para TV satelital (950-2150 MHz), cable digital, CCTV HD-over-coax e internet por cable (DOCSIS). La longitud máxima recomendada para video HD es de 750 a 1,000 pies. El RG-6 está disponible en configuraciones de blindaje estándar (doble pantalla) y quad-shield (cuádruple pantalla), esta última recomendada para entornos con alta interferencia electromagnética (EMI).
• RG-11: Para tendidos largos donde el RG-6 comenzaría a perder demasiada señal, el RG-11 es la opción robusta de 75 ohmios. Utiliza un conductor central de 14 AWG, considerablemente más grande que el de 18 AWG del RG-6, junto con un dieléctrico de polietileno espumado y blindaje doble o cuádruple. El conductor y el dieléctrico más grandes reducen la atenuación en aproximadamente un 40% en comparación con el RG-6 a la misma frecuencia. El RG-11 puede mantener una calidad de señal aceptable en tendidos que superan los 1,000 pies para video analógico y más de 500 pies para señales satelitales. Se utiliza frecuentemente como cable troncal en sistemas de distribución CATV, tendidos exteriores largos entre edificios y cualquier instalación donde la distancia haga que el RG-6 sea poco práctico.

Cables de 50 Ohmios: Para Transmisión de Potencia y RF

Los cables coaxiales con una impedancia característica de 50 ohmios están diseñados para aplicaciones de radio bidireccional, infraestructura inalámbrica y transmisión de radiofrecuencia (RF), donde la capacidad de manejo de potencia y la baja pérdida de señal son prioritarias.

• RG-58 / U: El RG-58 es un cable coaxial de 50 ohmios ideal para redes informáticas y aplicaciones de corta distancia debido a su tamaño y flexibilidad. Con una impedancia de 50 ohmios, es compatible con la mayoría de los equipos de red. Sin embargo, presenta una atenuación considerable en comparación con cables de mayor calibre, lo que limita su uso a distancias cortas. Para transmisores de 100W, el RG-58 puede calentarse significativamente después de varios minutos de funcionamiento, lo que indica una pérdida de potencia sustancial disipada como calor.
• RG-8 / U: El RG-8 es un cable coaxial de 50 ohmios de uso general para instalaciones de radioafición y antenas. Utiliza un conductor central de cobre sólido o trenzado con un dieléctrico de polietileno espumado o sólido y una pantalla de cobre trenzado. Maneja niveles de potencia de RF más altos que los cables de 50 ohmios más delgados y ofrece características de atenuación razonables para frecuencias HF y VHF. Es una opción práctica para líneas de alimentación de antena de estación base permanentes cuando los tendidos son inferiores a 100 pies.
• RG-8X (Mini-8): Una variante popular del RG-8, el RG-8X utiliza un conductor central más pequeño de 16 AWG en un paquete de menor diámetro (0.242 pulgadas). Ofrece una mayor flexibilidad que el RG-8 estándar.
• Serie LMR (Land Mobile Radio): Fabricada por Times Microwave Systems, la serie LMR fue diseñada como una actualización directa de los cables RG heredados, ofreciendo una menor pérdida de señal en paquetes de tamaño similar.
  • LMR-200: Reemplaza al RG-58 con una pérdida de señal 40-50% menor en un paquete de 0.195 pulgadas de diámetro. Cuenta con un conductor central de cobre desnudo sólido, blindaje de lámina más trenza y maneja frecuencias de hasta 5.8 GHz.
  • LMR-240: Reemplaza al RG-8X con una pérdida de señal 35-64% menor, según la frecuencia. Su diámetro de 0.240 pulgadas lo convierte en un buen punto intermedio.
  • LMR-400: Es el cable más utilizado en la serie LMR y un reemplazo directo para RG-8 y RG-213. Con un diámetro de 0.405 pulgadas, ofrece la menor pérdida de cualquier cable flexible en su clase (aproximadamente 2.7 dB por 100 pies a 450 MHz, en comparación con 4.5 dB para RG-8). Maneja frecuencias de hasta 6 GHz y está disponible en diversas clasificaciones de cubierta (exterior, riser, plenum, para entierro directo). Es el cable de alimentación estándar para infraestructura inalámbrica comercial, sitios celulares, tendidos troncales de Wi-Fi e instalaciones serias de radioafición.
  • LMR-600: Es el cable de mayor calibre de la serie, con un diámetro de 0.590 pulgadas y la menor atenuación de cualquier cable coaxial flexible de uso común. Se posiciona entre el coaxial flexible y el "hardline" rígido para aplicaciones de RF de larga distancia y alta potencia.

Características Clave para una Transmisión de Calidad

La selección del cable coaxial adecuado implica la consideración de varias características críticas que garantizan una transmisión de señal óptima.

Atenuación de la Señal: Manteniendo la Calidad en Distancias Largas

La atenuación se refiere a la pérdida de potencia de la señal a medida que viaja a lo largo del cable. Se mide en decibelios (dB) por longitud de cable (por ejemplo, dB/100m o dB/100ft). La atenuación aumenta con la frecuencia y la longitud del cable. Los cables de mayor calibre, como el RG-11 o los cables de la serie LMR de mayor diámetro, generalmente presentan una menor atenuación en comparación con los cables de menor calibre como el RG-59 o el RG-58. Elegir un cable con baja atenuación es fundamental para mantener la calidad de la señal en distancias largas.

Una pérdida de 3 dB, por ejemplo, significa que la potencia de la señal se reduce a la mitad. Para aplicaciones críticas o tendidos extensos, es vital seleccionar un cable que minimice esta pérdida.

Resistencia a Interferencias: Transmisión sin Ruido ni Distorsión

La estructura de blindaje del cable coaxial es su principal defensa contra las interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI). Una pantalla bien construida (ya sea de lámina, trenza o ambas) bloquea eficazmente las señales externas no deseadas, evitando que corrompan la señal útil que viaja por el conductor central. La calidad y el tipo de blindaje son determinantes:

• Blindaje Simple (60-95% de cobertura): Una trenza de alambre de cobre o aluminio proporciona una protección adecuada para la mayoría de las instalaciones residenciales y tendidos comerciales cortos en entornos con baja EMI.
• Doble Blindaje (Lámina + Trenza): Una cinta continua de lámina de aluminio rodea el dieléctrico antes de añadir una capa trenzada. La lámina ofrece un 100% de cobertura contra interferencias de alta frecuencia, mientras que la trenza añade protección de baja frecuencia y resistencia mecánica. El RG-6 y RG-11 estándar suelen utilizar este tipo de blindaje.
• Cuádruple Blindaje (Lámina + Trenza + Lámina + Trenza): Duplica la configuración de doble blindaje para una máxima supresión de EMI. Este tipo de cable se especifica para instalaciones cercanas a torres de radiodifusión, subestaciones eléctricas, plantas industriales o cualquier ubicación con fuentes de RF potentes.

Para entornos con alta EMI, como instalaciones CCTV y CATV en edificios comerciales o entornos industriales, se recomienda encarecidamente el uso de blindaje doble como mínimo, y a menudo cuádruple.

Capacidad de Ancho de Banda: Garantizando una Transmisión de Alta Velocidad

La capacidad de ancho de banda de un cable coaxial se refiere a la cantidad de información que puede transmitir en un período de tiempo determinado. Los cables coaxiales, gracias a su diseño y blindaje, son capaces de soportar anchos de banda muy amplios, lo que les permite transmitir datos a altas velocidades. Esto es esencial para aplicaciones como la transmisión de video de alta definición, internet de banda ancha y redes de alta velocidad, asegurando una experiencia fluida y sin retrasos.

Aplicaciones de los Cables Coaxiales en la Actualidad

A pesar de la aparición de tecnologías de cableado más nuevas como la fibra óptica, los cables coaxiales continúan desempeñando un papel vital en diversas aplicaciones debido a su confiabilidad, costo-efectividad y facilidad de instalación en muchos escenarios.

Telecomunicaciones: La Columna Vertebral de la Transmisión de Datos

Históricamente, los cables coaxiales fueron la base de las redes de telecomunicaciones, utilizados para transmitir señales de voz y datos a largas distancias mediante multiplexación por división de frecuencia (FDM). Aunque han sido en gran medida reemplazados por la fibra óptica en las redes troncales de alta capacidad, todavía se emplean en ciertas infraestructuras, como en las conexiones a estaciones base de telefonía móvil y en sistemas de distribución de señales.

Televisión por Cable y Satélite: Disfruta de tus Programas Favoritos sin Interrupciones

Esta es quizás la aplicación más conocida y extendida del cable coaxial. Los cables RG-6 y RG-11 son fundamentales para llevar señales de televisión por cable y satélite a los hogares. Su capacidad para transmitir señales de audio y video de alta calidad, con baja atenuación y excelente resistencia a interferencias, garantiza una experiencia de visualización óptima.

Sistemas de Vigilancia y CCTV: Monitoreo Confiable y de Alta Calidad

Los cables RG-59 y RG-6 son esenciales en sistemas de videovigilancia y CCTV para la transmisión de imágenes de video en tiempo real desde las cámaras hasta los dispositivos de grabación o visualización. La integridad de la señal que proporcionan asegura que las imágenes se capturen con claridad y sin distorsiones, lo cual es crucial para la seguridad y el monitoreo eficiente. Para sistemas de alta definición que utilizan tecnologías como HD-over-coax, el RG-6 es el estándar.

Redes Informáticas: Velocidad y Confiabilidad para la Transferencia de Datos

Si bien el cable de par trenzado y la fibra óptica dominan las redes informáticas modernas, el cable coaxial todavía encuentra aplicación en entornos específicos. Históricamente, se utilizó en redes de área local (LAN) como Ethernet (Ethernet coaxial grueso y fino). Hoy en día, se emplea en algunas redes industriales, conexiones de antenas Wi-Fi, y en sistemas especializados que requieren una mayor robustez contra las interferencias electromagnéticas.

La Elección Correcta para una Transmisión de Alta Calidad

La selección del cable coaxial adecuado depende de una cuidadosa evaluación de varios factores:

1. Identificar la Impedancia: Para aplicaciones de video, TV y banda ancha, se requiere cable de 75 ohmios. Para radio bidireccional, infraestructura inalámbrica y transmisión de RF, se necesita cable de 50 ohmios. Mezclar impedancias crea un desajuste que degrada la señal.
2. Medir la Longitud del Tendido: La distancia es un factor crítico. Para tendidos de 75 ohmios, el RG-6 es adecuado para menos de 500-750 pies, mientras que el RG-11 es necesario para más de 1,000 pies. Para cable de 50 ohmios, LMR-400 es apropiado para 100-200 pies a frecuencias UHF, y LMR-600 extiende ese alcance.
3. Evaluar el Entorno EMI: En entornos con alta interferencia, se recomienda un blindaje doble como mínimo, y a menudo cuádruple.
4. Verificar la Clasificación de Fuego: Para instalaciones en espacios de aire (plenum) o conductos verticales (riser), se deben utilizar cables con las clasificaciones de fuego adecuadas (CMP o CMR, respectivamente). Los cables con cubierta de PE para exteriores no deben usarse en interiores sin una transición a un cable clasificado adecuadamente.
5. Elegir el Conductor Central: Para aplicaciones que pasan alimentación DC o señales de control por el coaxial (como cámaras CCTV con power-over-coax o LNBs satelitales), se debe usar cobre sólido. El acero cobreado (CCS) es aceptable para transmisión de señal pura a frecuencias de RF debido al efecto piel.

Consideraciones Adicionales

• Calidad del Conector: El tipo de conector (BNC, F, N, SMA, etc.) debe ser compatible con el cable y el equipo. Un conector mal instalado o de baja calidad puede ser una fuente significativa de pérdida de señal y reflejos.
• Mantenimiento y Calidad del Cable: La calidad intrínseca del cable y su mantenimiento a lo largo del tiempo impactan directamente en la calidad de la transmisión. Inspecciones periódicas para detectar daños, desgaste o deterioro son recomendables para prevenir problemas y costosas reparaciones.
• Proveedores de Confianza: Adquirir cables y conectores de proveedores de confianza garantiza que los productos cumplen con las especificaciones anunciadas y ofrecen un rendimiento fiable.

En resumen, los cables coaxiales, a pesar de su diseño aparentemente simple, son componentes tecnológicos sofisticados. Su capacidad para manejar potencia, su impedancia característica, su resistencia a las interferencias y su ancho de banda los convierten en soluciones robustas y confiables para una amplia gama de aplicaciones, desde el entretenimiento doméstico hasta infraestructuras de comunicación críticas. Comprender sus características y aplicaciones permite tomar decisiones informadas para garantizar una transmisión de señal de alta calidad.
