La instalación de redes cableadas es un proceso que exige una precisión técnica rigurosa y una comprensión profunda de las especificaciones técnicas del cableado estructurado. Un error, por pequeño que sea, en la selección de los componentes puede desencadenar una cascada de problemas, incluyendo fallas de conexión, tiempos de inactividad prolongados y, en última instancia, pérdidas económicas significativas. Estas situaciones, que a menudo se originan por incompatibilidades entre equipos, ya sea por desconocimiento de las interfaces, diferencias en los estándares de fabricación o una falta de documentación adecuada, terminan afectando negativamente tanto el diseño como la ejecución de cualquier proyecto de red.
Una red eficiente y fiable depende intrínsecamente de que todos sus componentes funcionen como un sistema integrado y armónico. Cuando esta sinergia no se logra, emergen errores comunes como la pérdida de señal, la interferencia electromagnética o fallos intermitentes en la conexión. La compatibilidad entre los distintos elementos no solo asegura el correcto funcionamiento, sino que también simplifica enormemente la labor del integrador de sistemas. Desde un punto de vista operativo, una red que ha sido diseñada con la compatibilidad en mente es inherentemente más fácil de escalar y adaptar a futuras necesidades.
Los errores más frecuentes en las instalaciones de red suelen provenir de una planificación deficiente o del uso inadecuado de los componentes. Una falla habitual es la mezcla indiscriminada de categorías de cableado. Por ejemplo, utilizar componentes de categoría Cat 6 junto con tramos de cableado Cat 5e no solo limita la capacidad total de la red a la de la categoría inferior, sino que puede generar cuellos de botella y degradación del rendimiento general. El incumplimiento de las especificaciones técnicas del cableado estructurado puede derivar en caídas de señal, interferencias disruptivas o fallos en la entrega de energía a través de Power over Ethernet (PoE).
Otro error frecuente es el dimensionamiento incorrecto de los gabinetes o racks. Un rack para cableado estructurado que resulta ser demasiado estrecho o que carece de una ventilación adecuada complica enormemente el orden y la gestión de los cables, pudiendo incluso dañar los equipos electrónicos debido al sobrecalentamiento o a la falta de accesibilidad para el mantenimiento. Del mismo modo, omitir el etiquetado sistemático de los cables dificulta enormemente la identificación y el diagnóstico de problemas en futuras intervenciones, convirtiendo lo que debería ser una tarea sencilla en un proceso arduo y propenso a errores.
El uso de canalizaciones saturadas, es decir, que exceden su capacidad de carga de cables, o el cruce indiscriminado de cables de datos con cables eléctricos, eleva significativamente el riesgo de interferencia electromagnética y de daño físico a los conductores. Forzar los radios de curvatura especificados para los cables, especialmente en el caso de la fibra óptica, puede provocar la rotura del núcleo o una degradación severa de la señal transmitida.
El diseño de una red sin considerar las futuras expansiones y crecimientos de la organización obliga, casi con certeza, a rehacer canalizaciones o a reemplazar gabinetes antes de tiempo, incurriendo en costes innecesarios y retrasos. Finalmente, la omisión de realizar pruebas exhaustivas al finalizar la instalación impide verificar que todo el sistema funcione correctamente y cumpla con las especificaciones de rendimiento esperadas.
Planificación y Diseño: Los Cimientos de una Red Robusta
Una red cableada bien instalada es absolutamente fundamental para cualquier empresa que dependa de la conectividad y la transferencia de datos fluida. La planificación meticulosa de la instalación de red no solo garantiza un rendimiento óptimo a corto plazo, sino que también sienta las bases para una infraestructura que pueda crecer y adaptarse a las necesidades cambiantes del negocio a lo largo del tiempo. El cableado de instalación de red constituye, en esencia, la columna vertebral de la conectividad en cualquier espacio empresarial, actuando como el sistema nervioso que transporta la información de un punto a otro.
Antes de iniciar cualquier trabajo físico, es esencial definir con claridad las necesidades de conectividad de la empresa. Esto implica no solo considerar la cantidad de dispositivos que necesitarán conexión, sino también el tipo de tráfico de datos que se generará y las aplicaciones que se utilizarán. La elección de los tipos de cables adecuados es un pilar fundamental para garantizar una red rápida, fiable y duradera.
Selección de Tipos de Cables y Estándares
La evolución de las tecnologías de red ha dado lugar a una variedad de categorías de cableado, cada una diseñada para soportar diferentes velocidades y anchos de banda. Comprender estas categorías es crucial para una selección informada.
- Categorías Históricas (Cat 1-5): Si bien aún pueden encontrarse en algunas infraestructuras antiguas, categorías como Cat 1 (para comunicaciones telefónicas básicas) y Cat 2 (utilizado en redes Token Ring) ya no son adecuadas para las demandas actuales. El Cat 3, diseñado para 10 Mbit/s, y el Cat 4, para 16 Mbit/s, también han sido superados. El Cat 5, que soportaba hasta 100 Mbit/s y 100 MHz, y su sucesor mejorado, el Cat 5e, capaz de soportar Gigabit Ethernet (1000 Mbit/s) a 100 MHz, fueron hitos importantes pero hoy en día se consideran insuficientes para muchas aplicaciones modernas.
- Categorías Modernas (Cat 6 y Superiores):
- Cat 6: Diseñado para redes Gigabit Ethernet (1000 Mbit/s) y optimizado para frecuencias de hasta 250 MHz.
- Cat 6a (Advanced): Soporta redes 10 Gigabit Ethernet (10000 Mbit/s) con frecuencias de hasta 500 MHz. Esta categoría ofrece una mejora significativa en el rendimiento y la capacidad de manejo de interferencias, siendo totalmente compatible con las categorías inferiores.
- Cat 7: Caracterizado para operar a 600 MHz según la norma internacional ISO-11801, se utiliza en redes 10 Gigabit Ethernet y aplicaciones que requieren alta confiabilidad y rendimiento. A menudo incluye blindaje individual para cada par trenzado.
- Cat 7A (Advanced): Lleva la capacidad de frecuencia hasta los 1000 MHz (1 GHz) según la norma ISO-11801 Ad-1 de 2008, preparándose para futuras comunicaciones de mayor velocidad.
- Cat 8: Representa la vanguardia en cableado de cobre, ofreciendo un ancho de banda de hasta 2 GHz (2000 MHz) y soportando velocidades de hasta 25 Gbps y 40 Gbps. Sin embargo, su alcance está limitado a aproximadamente 30 metros, lo que lo hace ideal casi exclusivamente para entornos de Centros de Procesamiento de Datos (CPD).
La elección entre estas categorías no solo depende del presupuesto, sino también de las condiciones específicas del entorno de instalación y los requisitos de rendimiento de las aplicaciones que se ejecutarán sobre la red.

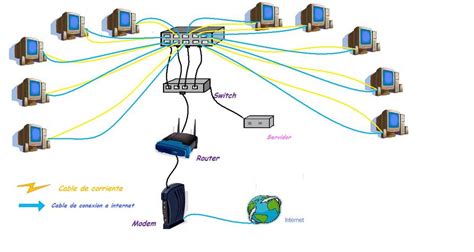

Diseño de la Estructura de la Red
El diseño de la estructura de red abarca la planificación detallada de la disposición física de los cables, los puntos de conexión y la ubicación de los equipos activos. Esto incluye la definición de las rutas de cableado, asegurando que los cables se instalen de manera ordenada, protegida y de acuerdo con las normativas vigentes.
- Cableado Horizontal: Este sistema de distribución recorre horizontalmente entre el techo y el suelo, conectando el hardware entre la salida del área de trabajo (donde se conectan los dispositivos de usuario) y el cuarto de telecomunicaciones. Contiene la mayor cantidad de cables individuales en una instalación y su misión principal es llevar la información desde el distribuidor central hasta los usuarios finales. Se compone principalmente de cables de cobre (UTP o STP) y su correcta instalación es vital para evitar torsiones excesivas que degraden la señal.
- Cableado Vertical o Backbone: Conocido también como cableado troncal, este sistema proporciona las interconexiones vitales entre los diferentes servicios del edificio, los cuartos de equipo y los cuartos de telecomunicaciones. Establece la conexión vertical entre los distintos pisos, incluyendo los medios de transmisión, los puntos principales e intermedios de conexión cruzada y las terminaciones mecánicas necesarias. Es la "columna vertebral" que conecta las diferentes secciones de la red.
- Cuartos de Comunicaciones: Son las salas designadas exclusivamente para albergar y centralizar todos los elementos que conforman la infraestructura de telecomunicaciones de un edificio. Aquí se alojan los cables, accesorios de conexión, dispositivos de protección y otros equipos esenciales. Estos cuartos deben cumplir con características específicas de espacio, ventilación y seguridad para garantizar el correcto funcionamiento y mantenimiento de la red.
- Cuarto de Entrada de Servicios de Cableado: Este espacio conecta el edificio con los servicios externos de telecomunicaciones y puede contener el punto de demarcación. Debe ofrecer protección eléctrica adecuada y cumplir con las normativas aplicables, como la norma TIA/EIA-569-A. Las precauciones en el manejo del cable, como evitar tensiones excesivas, no enrutar cables en grupos muy apretados y utilizar accesorios apropiados, son fundamentales en esta área.
Montaje red informatica en casa
Consideraciones de Seguridad y Entorno Físico
La seguridad de los datos es una preocupación primordial en el entorno empresarial actual, especialmente cuando se maneja información confidencial. Todos los dispositivos cliente conectados a la red deben estar equipados con mecanismos de cifrado y autenticación robustos para proteger la información sensible.
Además, es crucial realizar una descripción general detallada del entorno físico en el que se instalará la red. Esto incluye analizar los recorridos potenciales de los cables, documentar el entorno construido a través de fotografías y, en casos que lo requieran, realizar estudios de radiofrecuencia para identificar posibles fuentes de interferencia. La definición del área que deberá cubrir la red y, de manera igualmente importante, qué espacios no requieren cobertura, ayuda a optimizar el diseño y los costes.
Instalación y Componentes Clave de una Red Cableada
La instalación de una red cableada es un proceso que va más allá de simplemente tender cables. Implica una cuidadosa selección de componentes, una ejecución precisa y el cumplimiento de estándares para asegurar un rendimiento óptimo y una larga vida útil de la infraestructura.
Elementos Principales de un Sistema de Cableado Estructurado
Un sistema de cableado estructurado se compone de una serie de elementos interconectados:
- Cableado: Como se detalló anteriormente, la elección de la categoría y el tipo de cable (UTP, STP, fibra óptica) es fundamental.
- Conectores: Son las terminaciones de los conductores, esenciales para posibilitar la unión de los cables a los aparatos y paneles. Los más comunes son los conectores RJ45 para cableado de cobre.

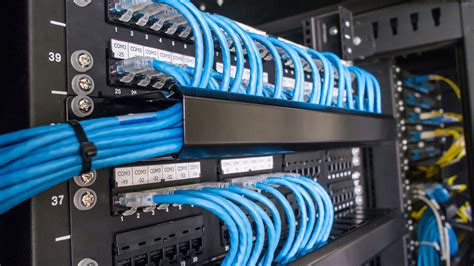

- Panel de Conexión (Patch Panel): Un dispositivo instalado en un rack que proporciona puertos para organizar y conectar los cables de red que provienen del cableado horizontal. Permite una gestión flexible de las conexiones mediante el uso de "patch cords".
- Tomas de Red (Faceplates): Cubiertas, usualmente montadas en la pared, que albergan los puertos donde los usuarios conectan sus dispositivos finales (computadoras, teléfonos IP, etc.).
- Cordones de Parcheo (Patch Cords): Cables cortos y flexibles, con conectores en ambos extremos, que se utilizan para realizar las conexiones entre los dispositivos de red y los paneles de conexión, o entre equipos y las tomas de red.
- Gabinetes o Racks de Red: Estructuras metálicas estandarizadas diseñadas para instalar, acomodar y resguardar de forma organizada equipos de conectividad como switches, routers, servidores y paneles de parcheo. Su función principal es optimizar el espacio, facilitar la gestión del cableado y mejorar la ventilación.
Procesos de Instalación y Buenas Prácticas
La correcta instalación del cableado estructurado es un factor determinante en el rendimiento y la fiabilidad de la red. Se deben seguir procedimientos estandarizados y buenas prácticas para evitar problemas futuros.
- Plan de Trabajo Detallado: Antes de iniciar la instalación física, es imprescindible elaborar un plan de trabajo detallado que incluya un cronograma de ejecución, la asignación de tareas y la identificación de los recursos necesarios (herramientas, materiales, equipo de protección personal).
- Preparación del Espacio: Se debe preparar el área de trabajo de acuerdo con las rutas de cableado y las ubicaciones de los equipos definidas en el diseño. Esto puede implicar la instalación de canalizaciones, bandejas o conductos.
- Instalación de Ductos y Cableado: Los cables deben ser instalados siguiendo las rutas predefinidas en el proyecto, respetando los radios de curvatura especificados para cada tipo de cable, especialmente la fibra óptica. Se deben evitar cruces innecesarios con fuentes de interferencia electromagnética, como cables eléctricos de alta tensión.

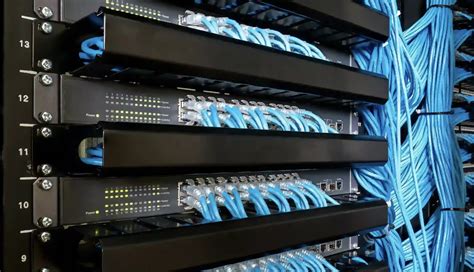

- Etiquetado: El etiquetado claro y sistemático de todos los cables, conectores, tomas de red y dispositivos es una práctica esencial. Esto facilita enormemente la identificación, el diagnóstico de problemas y las futuras intervenciones de mantenimiento o modificación.
- Instalación de Gabinetes y Accesorios: Los racks, paneles de conexión y otros accesorios deben ser instalados de acuerdo a los procedimientos técnicos y las especificaciones del fabricante, asegurando una correcta ventilación y accesibilidad.
- Orden y Limpieza: Mantener el orden y la limpieza durante todo el proceso de instalación no solo mejora la estética, sino que también contribuye a la seguridad y a la prevención de daños en los componentes.
- Uso de Equipo de Protección Personal (EPP): La seguridad del personal es primordial. Se deben utilizar los elementos de protección personal adecuados según la normativa vigente para prevenir accidentes laborales.
Pruebas y Certificación del Cableado
Una vez completada la instalación física, es fundamental realizar pruebas exhaustivas para verificar la calidad de la instalación y asegurar que el cableado cumple con los estándares de rendimiento requeridos.
- Inspección Visual: Una revisión visual inicial puede detectar problemas obvios como conectores mal crimpados, cables dañados o una organización deficiente.
- Pruebas con Instrumentos de Certificación: Se utilizan herramientas especializadas, como certificadores de redes (por ejemplo, de Fluke Networks, como el DSX CableAnalyzer Series para cobre o el CertiFiber® Pro para fibra óptica), para medir diversos parámetros del cableado. Estas pruebas incluyen:
- Continuidad: Verifica que el cable esté conectado correctamente de principio a fin.
- Atenuación: Mide la pérdida de señal a lo largo del cable debido a la distancia y a las propiedades del material.
- Pérdida de Retorno (Return Loss): Evalúa la cantidad de señal que se refleja de vuelta hacia el transmisor debido a discontinuidades en la impedancia del cable.
- Diafonía (Crosstalk): Mide la interferencia de señal entre pares de cables adyacentes.
- Longitud del Cable: Verifica que la longitud del cable no exceda los límites especificados para la categoría.
- Mediciones de Frecuencia: Asegura que el cable cumple con las especificaciones de ancho de banda y rendimiento en diferentes frecuencias.
La certificación del cableado proporciona una garantía de que la infraestructura cumple con los estándares de la industria (como los definidos por la TIA - Telecommunications Industry Association) y es capaz de soportar las aplicaciones de red actuales y futuras.
Mantenimiento y Evolución del Cableado Estructurado
El cableado estructurado no es una instalación estática; requiere de un mantenimiento continuo y, en ocasiones, de actualizaciones para seguir siendo eficiente y adaptarse a las nuevas tecnologías.
Mantenimiento Preventivo y Correctivo
- Verificación del Funcionamiento: Se deben realizar pruebas periódicas para verificar el correcto funcionamiento de la red, midiendo parámetros específicos en los equipos terminales, equipos de red y en el propio cableado.
- Identificación de Anomalías: Mediante el análisis y la comprobación con herramientas de software e instrumentos de prueba, se pueden identificar las causas de un funcionamiento anómalo o de fallos.
- Reparación de Fallos: Cuando se identifican elementos dañados, especialmente por causas físicas, se deben reemplazar siguiendo los procedimientos adecuados. Esto puede incluir la reparación de fallas de conectividad física en cables de fibra óptica mediante empalmes mecánicos o la sustitución de segmentos de cable.
- Actualizaciones de Configuración: Tras la reparación o el reemplazo de componentes, es necesario realizar los procedimientos de configuración para restaurar el funcionamiento óptimo de la red.
Innovaciones y el Futuro del Cableado Estructurado
La evolución constante de las tecnologías de red impulsa la innovación en el campo del cableado estructurado. La introducción de nuevos estándares y tecnologías, como el transceiver 10GBASE-T SFP+ (el primer módulo RJ45 de cobre que ofrece comunicación a 10 Gb/s a través de cables de cobre Ethernet), destaca la necesidad de estar al tanto de los últimos avances.
El cableado estructurado es un pilar fundamental para el desarrollo de los edificios inteligentes y los centros de datos. Su evolución continua es decisiva para permitir la convergencia de redes, la automatización de edificios, la gestión eficiente de la energía y la integración de sistemas de seguridad y control. La capacidad de una red cableada para ampliarse físicamente y brindar conectividad a áreas mayores, junto con la velocidad y estabilidad que ofrece en comparación con las redes inalámbricas (Wi-Fi), asegura su relevancia continua. Mientras que el Wi-Fi ofrece movilidad y facilidad de uso, el cableado Ethernet proporciona la velocidad, la estabilidad y la baja latencia necesarias para aplicaciones críticas como el gaming en línea, la transferencia de grandes volúmenes de datos y la transmisión de video en alta definición.
En resumen, la implementación de un sistema de cableado estructurado bien planificado y ejecutado es una inversión estratégica que garantiza una conectividad rápida, segura y fiable, preparada para afrontar los desafíos tecnológicos del presente y del futuro. Empresas como Transworld, con sus kits preconfigurados y asesoramiento técnico especializado, juegan un papel importante en simplificar la selección de componentes y ayudar a los clientes a diseñar e implementar las soluciones de red más adecuadas a sus necesidades. La comprensión detallada de los requerimientos técnicos de una red cableada es, sin duda, la piedra angular para construir infraestructuras de comunicación robustas y escalables.
