En la actualidad, la conectividad a Internet y a las redes locales se ha convertido en una necesidad fundamental en nuestros hogares. Para disfrutar de la máxima velocidad, estabilidad y fiabilidad, el cable Ethernet sigue siendo la opción preferida, a pesar del auge de las conexiones inalámbricas. Este artículo se centrará en el proceso de instalación de cableado Ethernet en las paredes, detallando los materiales, herramientas y consideraciones necesarias para llevar a cabo una instalación de red doméstica eficiente y profesional.

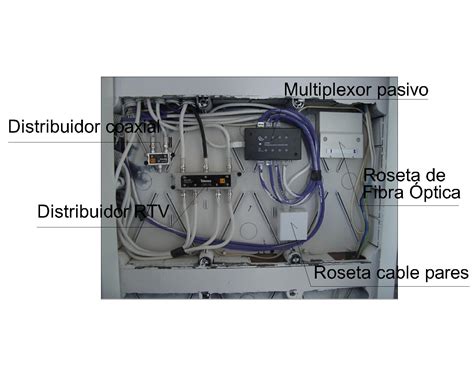

La Caja de Comunicaciones: El Corazón de la Red Doméstica
Toda instalación de red en una vivienda moderna parte de un punto central: la caja de comunicaciones. Generalmente ubicada cerca del cuadro eléctrico principal, este pequeño pero vital cajetín alberga las conexiones de fibra óptica y, en muchos casos, conectores RJ-45 destinados a las tomas multimedia. Es desde este nodo principal desde donde se distribuirá el cableado a todas las habitaciones.

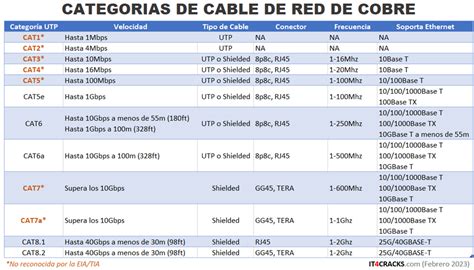

Selección del Cableado: Cat6, Cat6A, Cat7 y Más Allá
La elección del cable de red adecuado es crucial para garantizar un rendimiento óptimo y la longevidad de la instalación. Hoy en día, se recomienda encarecidamente el uso de cableado Cat6 o superior. Este tipo de cableado asegura velocidades de enlace de 1 Gbps o superiores, siempre que no se superen los 100 metros en un único segmento.
Para aquellos que buscan preparar su red para velocidades Multigigabit (2.5G, 5G e incluso 10G), la recomendación se amplía a categorías superiores como Cat6A, Cat7 o incluso Cat7A. Si bien estos últimos son más costosos, la inversión puede valer la pena, especialmente considerando que el cableado empotrado en las paredes rara vez se reemplaza.
Nuestra recomendación, teniendo en cuenta la diferencia de precio y la durabilidad de la instalación, es optar por cables Cat7 o superior. Un cable Cat7 de alto rendimiento tipo S/FTP (blindado y con apantallamiento individual de los pares) ofrece una protección adicional contra interferencias electromagnéticas, algo especialmente útil si el cableado pasa cerca de cables eléctricos. Este tipo de cableado es capaz de proporcionar velocidades reales de 10 Gbps en tiradas de hasta 25 metros, siendo ideal para instalaciones domésticas que buscan estar a la vanguardia.
Tomas de Red RJ-45: Los Puntos de Conexión en la Pared
Las rosetas o tomas de red RJ-45 son los elementos visibles en cada habitación que permiten la conexión de nuestros dispositivos. Estas tomas hembra se pueden adquirir en diversas tiendas físicas y en línea. Para una instalación de cableado Cat7, se recomienda utilizar rosetas que sean Cat6A o superior, preferiblemente blindadas, para mantener la integridad de la señal.
Existen diferentes tipos de rosetas, desde modelos rectangulares con sistemas de pestaña de seguridad hasta opciones más compactas y estéticas con cajas encastrables y tapas protectoras contra el polvo. Un kit de 10 piezas de conector RJ-45 doble puede costar alrededor de 65€, pero incluye todo lo necesario para una instalación óptima.
Al instalar el cableado hasta la roseta, es aconsejable utilizar un macarrón individual para cada cable de red. Si se opta por un macarrón de mayor diámetro, es posible pasar dos cables de red, optimizando el espacio y el material.
Herramientas Esenciales para la Instalación
Llevar a cabo una instalación de cableado Ethernet requiere un conjunto específico de herramientas:
- Crimpadora RJ45: Herramienta tipo alicate con pinzas diseñadas para comprimir y sellar los conectores RJ-45 macho sobre el cable.
- Pelador de cables o cuchilla: Para retirar el revestimiento exterior del cable UTP sin dañar los hilos internos.
- Alicates: Útiles para diversas tareas de manipulación de cables y componentes.
- Guía pasacables: Una herramienta flexible, a menudo extensible mediante módulos, que facilita el paso del cable a través de tubos y canalizaciones. Existen guías rígidas para tramos rectos y guías trenzadas para zonas con curvas.
- Gel lubricante: Ayuda a que el cable se deslice con mayor facilidad por los tubos, especialmente si están algo pegajosos o presentan curvas complicadas.
- Probador de cables RJ45 (Tester): Imprescindible para verificar la correcta conexión de todos los hilos y asegurar que la conexión eléctrica funciona a la perfección antes y después de la instalación final.
Aprende en tres minutos como se utiliza la guia para los cables electricos
El Proceso de Instalación: Paso a Paso
Una vez reunido todo el material y las herramientas, es hora de ponerse manos a la obra.
1. Planificación y Trazado
Antes de empezar a pasar cables, es fundamental planificar la ruta que seguirán. Identifica los puntos donde necesitas conectividad Ethernet y traza el recorrido más eficiente desde la caja de comunicaciones hasta cada roseta. Ten en cuenta la normativa y las limitaciones de los conductos existentes.
2. Pasaje del Cable
Utiliza la guía pasacables, junto con el gel lubricante si es necesario, para introducir el cable de red por los tubos o canalizaciones. Ata firmemente el extremo del cable de red a la punta de la guía pasacables. Si vas a pasar varios cables por el mismo tubo, considera la posibilidad de usar macarrón más ancho.
3. Preparación del Cable y Conexión en la Roseta

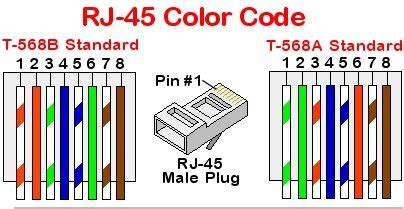

Una vez que el cable ha llegado a su destino, retira aproximadamente 2.5 centímetros del revestimiento exterior. Separa los hilos y ordénalos según el esquema de colores de la normativa EIA/TIA 568B, que es la más comúnmente utilizada. Asegúrate de que los hilos queden rectos y bien ordenados.
Introduce los hilos en los conectores de la roseta, siguiendo el código de colores indicado en la propia roseta. Utiliza una herramienta de impacto o crimpadora específica para asegurar cada hilo en su sitio.
4. Conexión en la Caja de Comunicaciones
En la caja de comunicaciones, el proceso es similar. Prepara el otro extremo del cable y conéctalo a un patch panel o directamente a un switch, siguiendo nuevamente el esquema de colores EIA/TIA 568B.
5. Verificación y Pruebas
Una vez que todas las rosetas y conexiones en la caja de comunicaciones estén instaladas, es crucial realizar una prueba exhaustiva con el tester de cables. Este dispositivo te indicará si todos los hilos están conectados correctamente y si hay algún cortocircuito o fallo. Comprueba la conectividad con un ordenador y realiza pruebas de velocidad para asegurar el rendimiento óptimo.
Consideraciones Importantes y Normativa
Conductos Eléctricos: Una Prohibición Clara
Es fundamental entender que pasar cable de red Ethernet por los mismos conductos que los cables eléctricos está terminantemente prohibido por el Reglamento Electrotécnico de Baja Tensión (REBT) en España, específicamente en la ITC-BT-21. Esta práctica no solo es ilegal, sino que también genera graves problemas de interferencias y diafonía (crosstalk), provocando cortes de conexión y bajadas de velocidad. Los cables S/FTP blindados ofrecen protección, pero su rigidez y diámetro dificultan su paso por tubos estándar.
Rutas Alternativas y Viables
- Conductos de TV/SAT: Si tu vivienda dispone de tubos separados para el cableado coaxial de televisión o satélite, estos pueden ser una vía viable para instalar cable Ethernet, siempre que el espacio lo permita.
- Fibra Óptica: Instalar fibra óptica monomodo directamente por los conductos es una opción para llevar conectividad de alta velocidad. Posteriormente, se utilizan convertidores de medios para transformarla en señal Ethernet. Sin embargo, el cable de fibra óptica monomodo es sensible y puede romperse si se fuerza. La fibra óptica plástica es una alternativa más resistente a tirones y dobleces.
- Adaptadores MoCA (Multimedia over Coax Alliance): Estos dispositivos permiten utilizar la infraestructura de cable coaxial de TV existente para transmitir datos Ethernet. Han demostrado un rendimiento excepcional, alcanzando velocidades de hasta 1 Gbps real. Sin embargo, es importante considerar el impacto de los divisores (splitters) en la señal y minimizarlos o usar modelos de alta calidad.
- Adaptadores Powerline: Permiten transmitir datos a través de la red eléctrica. No obstante, pueden presentar problemas de comunicación si los enchufes se encuentran en fases eléctricas distintas, lo que puede reducir drásticamente la velocidad o impedir la conexión.

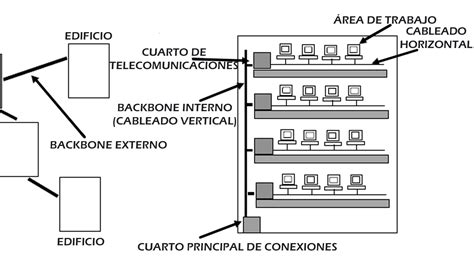

Ventajas y Desventajas del Cableado Estructurado
Implementar un sistema de cableado estructurado en el hogar ofrece múltiples beneficios, pero también presenta ciertos inconvenientes a tener en cuenta:
Ventajas:
- Mantenimiento Simplificado: Facilita las ampliaciones y las tareas de mantenimiento.
- Rendimiento Superior: Con materiales de calidad y una correcta estructuración, se logra un mayor rendimiento y durabilidad.
- Flexibilidad: Compatible con la mayoría de los productos de red del mercado.
- Estética: Proporciona una apariencia limpia y ordenada, mejorando los ambientes interiores.
- Economía: Generalmente asequible para instalaciones domésticas.
- Gestión Eficiente: Facilita la administración de la red en superficies amplias.
Desventajas:
- Instalación Compleja: Requiere una planificación cuidadosa y, a menudo, pequeñas obras para ocultar los cables.
- Poca Flexibilidad para Cambios Rápidos: Modificar o añadir puntos de conexión una vez instalado puede ser laborioso.
- Excesivo para Espacios Pequeños: Puede ser innecesariamente complejo para hogares con pocas necesidades de conexión.
- Dependencia del Mantenimiento: Requiere revisiones periódicas para asegurar su óptimo funcionamiento.
- Tiempo de Implementación: Un sistema bien hecho requiere tiempo y dedicación.
Conclusión
La instalación de cableado Ethernet en las paredes de tu hogar, aunque pueda parecer una tarea compleja, es un proceso gratificante que garantiza una conectividad robusta y de alto rendimiento. Siguiendo las normativas, seleccionando los materiales adecuados y utilizando las herramientas correctas, podrás crear una infraestructura de red duradera y preparada para las exigencias del futuro digital. Recuerda siempre priorizar la seguridad y la eficiencia, explorando las alternativas viables y evitando prácticas desaconsejadas.
