El control numérico por computadora (CNC) ha revolucionado la manufactura, permitiendo la creación de piezas complejas con una precisión sin precedentes. En el corazón de muchos sistemas CNC se encuentra el software controlador, y Mach3 se destaca como una solución potente y accesible para una variedad de máquinas herramienta. Esta guía te llevará desde la comprensión fundamental de Mach3 hasta su instalación y configuración, permitiéndote operar eficazmente tu router CNC, fresadora, máquina láser, cortador de plasma, torno CNC o cualquier máquina herramienta CNC similar.
Comprendiendo Mach3: Potencia y Flexibilidad para el Control CNC
Mach3 es un software controlador CNC robusto y altamente funcional, diseñado específicamente para gestionar una amplia gama de máquinas CNC. Su capacidad para transformar una computadora personal estándar en un controlador CNC de seis ejes con todas las funcionalidades lo convierte en una opción atractiva tanto para aficionados como para profesionales.
La interfaz del software es sencilla e intuitiva, permitiendo a los usuarios ajustar los parámetros correspondientes según sus necesidades. Esta simplicidad no sacrifica la potencia; Mach3 ofrece numerosas funciones avanzadas, como pruebas de control numérico, mecanizado de alta precisión de piezas complejas y la capacidad de borrar datos correspondientes.
Desde una perspectiva técnica, Mach3 se define como un sistema CNC abierto, caracterizado por su operación simple, mantenimiento conveniente, rendimiento abierto, estabilidad y su naturaleza de nuevo sistema CNC de bajo costo. Esta arquitectura abierta permite una gran personalización y adaptación a diversas configuraciones de máquinas.
Una de las características más destacadas de Mach3 es su soporte directo para una variedad de formatos de archivo, incluyendo DXF, BMP, JPG y HPGL. Además, ofrece visualización visual del código G, lo que facilita la comprensión y depuración de los programas de mecanizado. La capacidad de generación directa de código G a través de herramientas como LazyCam o Wizards simplifica el flujo de trabajo desde el diseño hasta la máquina.
El control preciso de la máquina es fundamental, y Mach3 lo aborda con funciones como el control de velocidad del husillo, el control de relés múltiples para la gestión de periféricos, y la generación de pulso manual para operaciones de posicionamiento fino. El software también integra estrategias de procesamiento avanzadas, visualización de vídeo de la máquina, y pantalla táctil para una interacción más directa. La visualización de pantalla completa y el seguimiento dinámico tridimensional ofrecen una representación clara del progreso del mecanizado. Funciones como la configuración automática de herramientas y la ejecución de salto de programa (memoria de punto de interrupción) mejoran la eficiencia y la fiabilidad del proceso.
Características Clave que Definen a Mach3
La versatilidad y el conjunto de características de Mach3 son pilares de su popularidad:
- Visualización Visual del Código G: Permite a los usuarios ver y comprender el código G en tiempo real, facilitando la depuración y el ajuste de programas.
- Capacidad de Pantalla Táctil: Facilita la operación de la máquina en entornos donde se prefiere una interfaz táctil, mejorando la accesibilidad.
- Interfaz Totalmente Personalizable: Los usuarios pueden adaptar la apariencia y la disposición de la interfaz para que se ajuste a sus flujos de trabajo y preferencias personales.
- Control de Velocidad del Husillo: Ofrece control preciso sobre la velocidad de rotación del husillo, esencial para mecanizar diferentes materiales de manera óptima.
- Generación Manual de Pulsos: Permite el control manual y preciso de los movimientos del eje, útil para tareas de configuración y ajustes finos.
- Control de Múltiples Relés: Permite la gestión de varios dispositivos auxiliares, como sistemas de refrigeración, extractores de polvo o luces.
- Visualización de Vídeo de la Máquina: Integra la visualización de vídeo, lo que puede ser útil para monitorizar el proceso de mecanizado o para fines de seguridad.
- Elegibilidad de Pantalla Completa: Permite que la interfaz ocupe toda la pantalla, maximizando el espacio de visualización de la información relevante.
- Generación de Gcode a través de LazyCam o Wizards: Simplifica la creación de código G a partir de diseños CAD, reduciendo la curva de aprendizaje para nuevos usuarios.
- Códigos M y Macros Personalizables mediante VBscript: Ofrece una flexibilidad excepcional para automatizar tareas repetitivas y extender la funcionalidad del software.
- Importación Directa de Archivos: Soporta la importación directa de formatos de archivo comunes como DXF, BMP, JPG y HPGL a través de LazyCam.
- Control de 6 Ejes: Capaz de controlar hasta seis ejes de movimiento simultáneamente, lo que permite la operación de máquinas CNC muy complejas.
Aplicaciones Diversas de Mach3 en el Mundo CNC
La adaptabilidad de Mach3 lo hace adecuado para una amplia gama de aplicaciones en el sector de la manufactura y el bricolaje:
- Fresadora CNC: Ideal para la creación de prototipos, la fabricación de moldes, la producción de piezas personalizadas y el trabajo de grabado de precisión.
- Router CNC: Ampliamente utilizado en carpintería, fabricación de letreros, corte de espuma y mecanizado de plásticos.
- Máquina de Torno CNC: Permite la producción de piezas cilíndricas, ejes y componentes con geometrías de revolución.
- Máquina Láser CNC: Controla el movimiento del cabezal láser para el corte y grabado de materiales como madera, acrílico y cuero.
- Cortadora de Plasma CNC: Gestiona el movimiento del cortador de plasma para el corte de metales con alta precisión y velocidad.

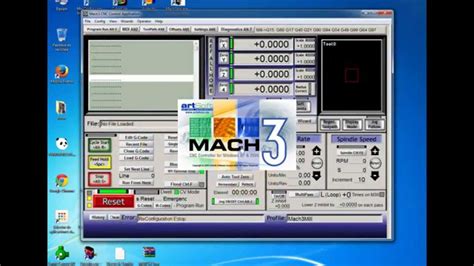

Cómo Usar el Software Mach3 para operar el Router CNC - Guía Completa Pantalla Principal
Cómo Funciona Mach3: La Conexión entre PC y Máquina
Mach3 opera transformando una PC estándar con sistema operativo Windows en un controlador de máquina CNC potente y económico. Para su funcionamiento, se requiere una PC con una configuración mínima que incluya un procesador de 1 GHz y una resolución de pantalla de 1024 x 768 píxeles.

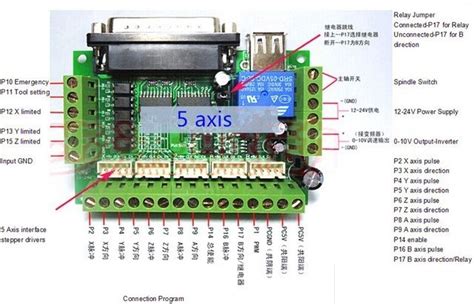

La comunicación entre Mach3 y el hardware de la máquina se realiza tradicionalmente a través de un puerto paralelo o puertos de impresora. Si la computadora carece de un puerto paralelo, existen soluciones alternativas como placas controladoras de movimiento externas (que utilizan puertos USB o Ethernet). Estas placas no solo superan la limitación del puerto paralelo, sino que también pueden eliminar una carga de procesamiento considerable de la computadora, lo que resulta en una mejora del rendimiento general del sistema.
El principio de funcionamiento se basa en que Mach3 genera pulsos de paso (step) y señales de dirección (direction). Estos pulsos son interpretados por los controladores de los motores de los ejes de la máquina CNC para realizar los movimientos precisos definidos por el programa GCode. La mayoría de los controladores de motores paso a paso funcionan de esta manera, y los sistemas servo modernos (CC y CA) con codificadores digitales también pueden ser controlados por estas señales.
Es crucial tener en cuenta la compatibilidad con máquinas más antiguas. Si estás convirtiendo una máquina de control numérico antigua cuyos servos utilizan resolvers para medir la posición de los ejes, es probable que necesites proporcionar un nuevo controlador completo para cada eje, ya que los resolvers no son directamente compatibles con las señales de paso y dirección.
La configuración de un sistema CNC con Mach3 implica la instalación del software del controlador CNC Mach3 en la computadora y la conexión correcta de los controladores de motor a los puertos de la computadora (ya sea directamente al puerto paralelo o a través de una placa controladora de movimiento externa).
Instalación de Mach3: Pasos y Requisitos
La correcta instalación de Mach3 es fundamental para su funcionamiento. Los requisitos del sistema varían ligeramente dependiendo de si se utiliza la conexión directa por puerto paralelo o un dispositivo de movimiento externo.
Requisitos del Sistema Operativo de Computadora para Puerto Paralelo:
- Tipo de PC: Se recomienda una PC de escritorio. Las computadoras portátiles, aunque pueden funcionar, a veces presentan problemas de gestión de energía que afectan la generación de pulsos estables.
- Sistema Operativo: Versiones de 32 bits de Windows 2000, Windows XP, Windows Vista o Windows 7. Las versiones de 64 bits no son compatibles directamente con el controlador de puerto paralelo nativo de Mach3.
- Hardware:
- CPU de 1 GHz.
- 512 MB de RAM.
- Tarjeta de video no integrada con al menos 32 MB de RAM. Para archivos G-code de gran tamaño, especialmente los archivos 3D complejos, se recomienda una tarjeta de video con 512 MB de RAM o superior para evitar problemas de rendimiento gráfico.
Requisitos del Sistema Operativo de Computadora con un Dispositivo de Movimiento Externo (USB/Ethernet):
- Dispositivo de Control Externo: Es necesario un controlador de movimiento externo compatible, como una placa USB UC100, Ethernet Smooth Stepper, o similar.
- Tipo de PC: Se admite tanto computadoras de escritorio como portátiles.
- Sistema Operativo: Una gama más amplia de sistemas operativos es compatible, incluyendo Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8 y Windows 10. Las versiones de 64 bits son compatibles cuando se utilizan estas placas controladoras externas.
- Hardware:
- CPU de 1 GHz.
- 512 MB de RAM.
- Tarjeta de video con al menos 32 MB de RAM. Al igual que con el puerto paralelo, para archivos 3D complejos, se recomienda una tarjeta de video con 512 MB de RAM o superior.
Proceso de Instalación:
Si ya tienes una versión anterior de Mach3 instalada, no es necesario desinstalarla previamente. La nueva versión puede instalarse directamente encima de la antigua.
Apagar Equipos: Asegúrate de que la PC, la máquina herramienta CNC y sus unidades de control estén apagadas.
Encender la PC: Vuelve a encender solo la computadora.
Ejecutar Instalador: Ejecuta el paquete de instalación del software Mach3 CNC que has descargado.
Seguir Asistente de Instalación: El instalador te guiará a través de los pasos habituales de instalación de un programa de Windows. Esto incluye aceptar los términos de la licencia y seleccionar la carpeta de instalación. Se recomienda permitir que Mach3 utilice su carpeta de instalación predeterminada ("C:\Mach3") para una integración más sencilla.
Selección de Componentes: Durante la instalación, se te preguntará si deseas instalar varios componentes del programa. Selecciona los componentes que se ajusten a tu configuración y necesidades.
Creación de Perfil Personalizado: Después de seleccionar los componentes, el instalador te preguntará si deseas crear un perfil personalizado. Esta es una etapa crucial para adaptar Mach3 a tu máquina específica.
- Por ejemplo, si estás configurando Mach3 para una fresadora, deberías seleccionar el perfil de "Fresado" (Mill). Si es para un torno, el perfil de "Torno" (Turn), y así sucesivamente.
- Introduce un nombre descriptivo para tu perfil (por ejemplo, "Mi Router CNC"). Puedes crear varios perfiles si utilizas Mach3 con diferentes máquinas o configuraciones.
Reinicio del Sistema: Este paso es vital. Después de completar la instalación y la creación del perfil, debes reiniciar Windows. Si omites este reinicio, podrías experimentar problemas significativos que requerirían una desinstalación manual a través del "Panel de control de Windows". Por lo tanto, asegúrate de reiniciar tu computadora antes de intentar ejecutar Mach3 por primera vez.
La Licencia de Mach3: Un Componente Esencial
La Licencia Software de Control Mach3 es una herramienta indispensable para cualquier profesional o entusiasta que busque optimizar la operación de sus máquinas CNC. Al transformar tu computador en un potente controlador CNC, Mach3 te permite manejar tu maquinaria con una mayor precisión y control. El software está diseñado para ofrecer un rendimiento superior, siendo capaz de gestionar operaciones complejas con alta eficiencia. La alta versatilidad de Mach3 permite personalizar y ajustar los parámetros según las necesidades específicas de tu máquina y proyecto. En resumen, Mach3 es una solución perfecta para una amplia gama de aplicaciones industriales y de hobby, desde la fabricación de componentes precisos hasta el diseño y la producción de productos personalizados.
