En el complejo mundo de las redes de computadoras, el Protocolo de OSPF (Open Shortest Path First) se erige como un pilar fundamental para el enrutamiento eficiente y dinámico. Dentro de la arquitectura de OSPF, existen roles de router especializados que son cruciales para el funcionamiento óptimo de redes extensas y jerárquicas. Dos de estos roles de vital importancia son el Router de Borde de Área (ABR, por sus siglas en inglés, Area Border Router) y el Router de Límite del Sistema Autónomo (ASBR, por sus siglas en inglés, Autonomous System Boundary Router). Comprender las funciones y las distinciones entre estos dos tipos de routers es esencial para cualquier profesional de redes que aspire a dominar OSPF.
La Arquitectura de OSPF: De un Área a Múltiples Áreas
Antes de adentrarnos en las particularidades de los ABR y ASBR, es fundamental contextualizar su existencia dentro de la estructura de OSPF. OSPF puede operar en dos configuraciones principales: como una red de Área Única (Single Area OSPF) o como una red de Múltiples Áreas (Multi Area OSPF).
En una configuración de Área Única, toda la red OSPF opera dentro de un único dominio de enrutamiento. En este escenario simplificado, no se requiere la presencia de un Router de Borde de Área, ya que no existen límites de área que necesiten ser cruzados. La información de enrutamiento se comparte de manera uniforme en toda la red.
Sin embargo, la verdadera potencia y escalabilidad de OSPF se manifiestan en la configuración de Múltiples Áreas. Esta arquitectura jerárquica divide una red OSPF grande en segmentos más pequeños y manejables, conocidos como "áreas". La principal ventaja de esta segmentación es la reducción del tamaño de la Base de Datos de Estado de Enlace (LSDB, Link State Database) dentro de cada área, lo que a su vez disminuye la carga de procesamiento en los routers y mejora la estabilidad de la red.

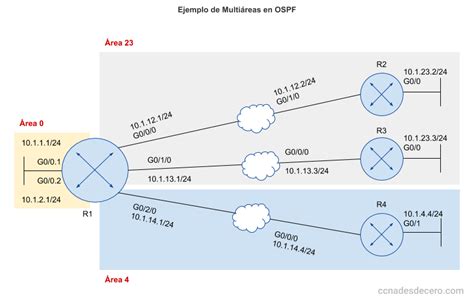

El Router de Borde de Área (ABR): El Conector de Áreas
Aquí es donde entra en juego el Router de Borde de Área (ABR). Un ABR es un router especializado que se encuentra en la frontera entre dos o más áreas OSPF. Su función principal es actuar como un puente o un nexo de conexión que permite la comunicación y el intercambio de información de enrutamiento entre estas diferentes áreas. En esencia, el ABR es el guardián del tráfico entre áreas.
Para que una red OSPF funcione con múltiples áreas, la presencia de un ABR es indispensable. Este router es el responsable de mantener la información de topología de cada una de las áreas a las que está conectado. Un ABR, por definición, debe estar conectado a al menos dos áreas OSPF: el área de backbone (área 0) y al menos un área no troncal. El área de backbone es el núcleo central de la arquitectura multi-área de OSPF, y todos los demás áreas deben estar conectadas a ella, directa o indirectamente, a través de un ABR.
La tarea primordial de un ABR es gestionar la información de enrutamiento de manera jerárquica. Recopila la información de enrutamiento detallada de las áreas no troncales a las que está conectado y la resume en un formato más general antes de inyectarla en el área de backbone. Este proceso de resumen es crucial para mantener el tamaño de la LSDB del área de backbone manejable y, por extensión, para optimizar el rendimiento de toda la red OSPF.
De manera inversa, un ABR también recibe información de enrutamiento resumida del área de backbone y la distribuye a las áreas no troncales correspondientes. Este flujo bidireccional de información de enrutamiento resumida permite que los routers dentro de un área conozcan la existencia de rutas hacia otras áreas, sin necesidad de tener el conocimiento detallado de la topología completa de esas áreas remotas.
El ABR es, por lo tanto, un elemento vital para controlar y optimizar el tráfico de red entre diferentes áreas. Facilita lo que se conoce como enrutamiento Inter-Área (Inter-Area routing), que es el proceso mediante el cual los paquetes de datos son dirigidos desde un router en un área hacia un router en otra área. Cuando un router dentro de un área necesita enviar un paquete a un destino en otra área, primero envía dicho paquete a su ABR. El ABR, con su conocimiento de las rutas entre áreas, se encarga entonces de dirigir el paquete hacia el ABR de destino o directamente al router de destino si este se encuentra en un área adyacente.
La gestión de ABRs puede presentar desafíos, especialmente en redes grandes y complejas. Requieren una planificación cuidadosa y una configuración precisa para garantizar que la información de enrutamiento se resuma y propague de manera correcta. Sin embargo, las ventajas que ofrecen en términos de rendimiento de la red, escalabilidad y, en cierta medida, seguridad, son invaluables. Al limitar la propagación de información de estado de enlace detallada, los ABRs ayudan a contener el impacto de cambios en la topología dentro de un área específica, mejorando la estabilidad general de la red.
Debido a que los ABRs deben mantener información de topología de múltiples áreas, típicamente son routers más robustos en cuanto a recursos de procesamiento y memoria. Su capacidad para manejar y procesar información de diferentes dominios de enrutamiento los convierte en componentes críticos de la infraestructura de red.
El Router de Límite del Sistema Autónomo (ASBR): La Puerta al Exterior
Otro rol especializado en OSPF es el Router de Límite del Sistema Autónomo (ASBR). A diferencia del ABR, cuya función se limita a la interconexión de áreas dentro del mismo sistema autónomo OSPF, el ASBR actúa como la puerta de salida del sistema autónomo OSPF hacia redes externas.
Un ASBR es, en esencia, un router que está conectado a una o más redes que no ejecutan OSPF. Estas redes externas pueden ser otras redes IP que utilizan protocolos de enrutamiento diferentes, como EIGRP o BGP, o incluso redes que no utilizan ningún protocolo de enrutamiento dinámico y se gestionan estáticamente. El ASBR tiene la capacidad de aprender rutas de estas redes externas y redistribuirlas dentro del sistema autónomo OSPF.
Por ejemplo, si una organización desea que sus dispositivos dentro de su red OSPF puedan comunicarse con Internet (que opera bajo un sistema autónomo diferente y utiliza BGP como protocolo de enrutamiento principal) o con una red corporativa que utiliza EIGRP, se implementará un ASBR. Este router actuará como el punto de transición, permitiendo que las rutas aprendidas de la red externa sean anunciadas dentro de la red OSPF y, viceversa, que las rutas de la red OSPF sean anunciadas hacia la red externa.
Al igual que el ABR, el ASBR también funciona como un puente, pero su función de puenteo es entre el dominio OSPF y dominios de enrutamiento externos. El ASBR se encarga de recibir información de enrutamiento de redes externas y de redistribuirla dentro del sistema OSPF. Esto se logra típicamente configurando un proceso de redistribución en el ASBR, donde las rutas de las redes externas se importan al proceso OSPF.
Es importante destacar que un router puede ser tanto un ABR como un ASBR simultáneamente. Si un router está conectado a múltiples áreas OSPF y también está conectado a una red externa que no ejecuta OSPF, entonces este router cumple ambas funciones. En este escenario, el router manejaría tanto el enrutamiento inter-área dentro de la red OSPF como la redistribución de rutas hacia y desde redes externas.
La principal diferencia entre un ABR y un ASBR radica en su alcance y función:
- ABR: Conecta diferentes áreas dentro del mismo sistema autónomo OSPF. Su función es resumir y propagar información de enrutamiento entre áreas.
- ASBR: Conecta el sistema autónomo OSPF a redes externas que no ejecutan OSPF. Su función es permitir la comunicación y el intercambio de rutas con redes fuera del dominio OSPF.
La implementación de ASBRs es fundamental para la conectividad de una red OSPF con el mundo exterior. Permite que la red OSPF acceda a recursos y destinos que se encuentran fuera de su propio sistema autónomo, ampliando así su alcance y utilidad.
✅Configuración de OSPF Multiárea en routers Cisco [FÁCIL Y PROFESIONAL]
Consideraciones de Implementación y Beneficios
Tanto los ABRs como los ASBRs son componentes críticos en redes OSPF de tamaño mediano a grande. Su correcta implementación y configuración son esenciales para garantizar una operación de red fluida y eficiente.
- Escalabilidad: La arquitectura multi-área facilitada por los ABRs permite escalar las redes OSPF a un tamaño considerable sin que la sobrecarga de procesamiento se vuelva inmanejable. Al dividir la red en áreas más pequeñas, se reduce la cantidad de información de estado de enlace que cada router debe procesar.
- Estabilidad: La segmentación de la red mediante áreas y la gestión de información de enrutamiento por parte de los ABRs mejoran la estabilidad de la red. Los cambios en la topología dentro de un área no impactan directamente en la LSDB de otras áreas, a menos que se propagen a través de los ABRs.
- Rendimiento: Al optimizar el flujo de información de enrutamiento y reducir la carga de procesamiento, los ABRs y ASBRs contribuyen a un mejor rendimiento general de la red, permitiendo una convergencia más rápida y una entrega de paquetes más eficiente.
- Control y Seguridad: Los ABRs y ASBRs ofrecen puntos de control para la gestión del tráfico y la política de enrutamiento. Permiten implementar resúmenes de rutas, filtrado y otras políticas de seguridad en los límites de las áreas o del sistema autónomo. Por ejemplo, se pueden configurar políticas para controlar qué rutas se anuncian hacia o desde redes externas a través de un ASBR.
Aunque la configuración de estas funciones especializadas puede requerir un conocimiento profundo de OSPF, los beneficios en términos de control, eficiencia y escalabilidad de la red son significativos. La capacidad de OSPF para soportar arquitecturas jerárquicas y la interconexión con redes externas a través de ABRs y ASBRs lo convierten en un protocolo de enrutamiento robusto y adaptable, adecuado para una amplia gama de entornos de red, desde redes empresariales hasta infraestructuras de proveedores de servicios.
