La interacción efectiva entre el operador humano y los sistemas de control automatizado es fundamental en la industria moderna. Los paneles HMI (Human-Machine Interface) Siemens KTP (Key Touch Panel) representan una solución robusta y versátil para esta necesidad, ofreciendo una gama de dispositivos diseñados para facilitar la supervisión, el control y la configuración de maquinaria y procesos industriales. Estos paneles, parte integral del ecosistema Totally Integrated Automation (TIA) de Siemens, se configuran desde WINCC BASIC, proporcionando una plataforma unificada para el desarrollo de aplicaciones HMI.

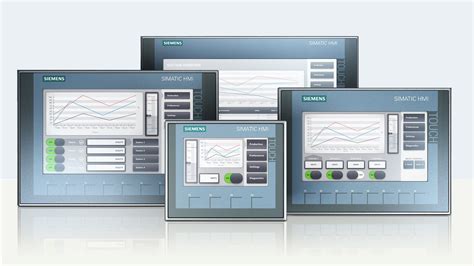

La familia KTP ofrece una variedad de tamaños de pantalla para adaptarse a diferentes aplicaciones, incluyendo los modelos KTP400, KTP700, KTP900 y KTP1200. Esta gama se amplía con la serie SIMATIC HMI Basic Panels, que incluye pantallas de 4, 6, 7 y 10 pulgadas, así como un panel básico de 15 pulgadas. Todos los paneles básicos SIMATIC están diseñados con un índice de protección IP65, lo que los hace ideales para tareas sencillas de visualización incluso en entornos exigentes.
Funcionalidades Clave y Flexibilidad de Uso
Una de las características distintivas de los paneles KTP es su enfoque en la presentación clara y confortable de los valores de proceso para el usuario. Esto se logra mediante el uso de elementos intuitivos como cuadros de entrada y salida, gráficos vectoriales, curvas, barras, textos y mapas de bits. La librería gráfica integrada, que contiene objetos preprogramados, acelera el desarrollo y permite la creación de sinópticos de proceso personalizados. Los editores gráficos compatibles con la interfaz OLE, como Paint-Shop, Designer y Corel Draw, brindan una flexibilidad adicional para la personalización visual.
La interfaz USB es un componente crucial que mejora significativamente la usabilidad. Permite la conexión de periféricos como teclados, ratones o lectores de códigos de barras, facilitando la entrada de datos y la interacción. Además, esta interfaz soporta el archivado sencillo de datos en memoria USB, así como el backup y restore de la configuración completa del panel. Esta capacidad simplifica enormemente las tareas de mantenimiento, configuración y recuperación ante fallos, permitiendo una puesta en marcha rápida y una sustitución sencilla de los equipos.
La conectividad al controlador se facilita a través de interfaces integradas, que pueden ser Ethernet o RS 485/422, dependiendo de la variante del panel. Esto asegura una comunicación fluida y fiable con diversos PLCs, optimizando el rendimiento de los procesos automatizados. Las versiones para PROFIBUS o PROFINET también están disponibles, ofreciendo una flexibilidad aún mayor en la integración de sistemas.
Capacidades Avanzadas para la Gestión de Procesos
Los paneles KTP están equipados con una serie de funciones avanzadas que van más allá de la simple visualización. Los "Campos de entrada/salida" permiten visualizar y modificar parámetros del proceso de manera directa, mientras que los "Botones" pueden configurarse para activar funciones y acciones específicas, permitiendo la configuración simultánea de hasta 16 funciones. Los "Gráficos" pueden emplearse como iconos para rotular teclas de función o botones, o incluso como imágenes de fondo que ocupan toda la pantalla.
La capacidad de crear "Gráficos vectoriales", como líneas, círculos y rectángulos, directamente en la herramienta de configuración, añade un nivel de personalización sin precedentes. Los "Textos fijos" permiten rotular teclas de función, sinópticos de proceso y valores de proceso en diferentes tamaños de caracteres. Las funciones con "Curvas y barras" son ideales para la visualización gráfica de valores dinámicos, proporcionando una comprensión inmediata de las tendencias del proceso.
Soporte Multilenguaje y Seguridad
En un mundo cada vez más globalizado, el soporte multilenguaje es esencial. Los paneles KTP ofrecen 32 idiomas de configuración, incluyendo ideogramas asiáticos y caracteres cirílicos, y permiten 10 idiomas online. Los textos y gráficos pueden ser dependientes del idioma, asegurando una experiencia de usuario consistente independientemente de la ubicación geográfica.
La "Administración de usuarios (Seguridad)" cumple con los requisitos de diversos sectores industriales. Mediante la autenticación por identificador de usuario y contraseña, se pueden asignar derechos específicos a determinados grupos de usuarios, garantizando que solo el personal autorizado tenga acceso a funciones críticas.
Sistemas de Notificación y Gestión de Datos
El "Sistema de avisos" es una característica crucial para la monitorización y gestión de eventos. Soporta avisos de bit y avisos analógicos, y permite la configuración de clases de avisos de libre elección (por ejemplo, avisos de estado/fallo) para definir el modo de acuse y la representación de los eventos. El "Historial de avisos" proporciona un registro detallado de todos los eventos ocurridos.
La "Administración de recetas" permite gestionar conjuntos de parámetros que pueden ser cargados y aplicados a procesos específicos, optimizando la producción y garantizando la consistencia. Los "Textos de ayuda" proporcionan información contextual para sinópticos de proceso, avisos y variables, facilitando la comprensión y la resolución de problemas.
El "Browser Control" permite un acceso simplificado al servidor web de S7 y LOGO!, ampliando las capacidades de monitorización y control remoto. Las "Funciones de cálculo" y la "Monitorización de límites" para la conducción segura del proceso en entradas y salidas añaden capas de inteligencia y seguridad al sistema. Los "Pilotos" se utilizan para señalizar los estados de máquinas e instalaciones, proporcionando una indicación visual clara del estado operativo.
El "Planificador de tareas" permite la edición de funciones con eventos globales, lo que facilita la automatización de secuencias complejas. La capacidad de archivar valores del proceso y alarmas en un lápiz USB en formato txt es una herramienta invaluable para el análisis post-proceso y el cumplimiento normativo.
Configuración de Teclas en HMI KTP700 | TIA Portal tutorial 11
Mantenimiento Sencillo y Eficiencia Energética
El mantenimiento y la configuración de los paneles KTP son notablemente sencillos. La capacidad de "salvar y restaurar (backup/restore)" la configuración, el sistema operativo y el firmware en/de un lápiz USB o un PC utilizando ProSave es una característica clave para una rápida puesta en marcha y una sustitución sencilla. La descarga de la configuración se puede realizar vía MPI/PROFIBUS DP o PROFINET, con detección automática de transferencia.
Además, los paneles ofrecen un ajuste personalizado del brillo y una función de "Imagen de limpieza", así como un reloj de tiempo real respaldado para mantener la precisión temporal incluso durante cortes de energía. Las pantallas son especialmente eficientes energéticamente debido a su brillo 100% atenuable, lo que contribuye a la reducción del consumo energético.
Especificaciones Técnicas y Certificaciones
La serie KTP700 Basic, SIMATIC, por ejemplo, presenta una resolución de pantalla de 800 x 480 píxeles y un tamaño diagonal de pantalla de 177.8 mm (7 pulgadas). La temperatura mínima de funcionamiento es de 0°C y la máxima de 50°C. Estos paneles cuentan con certificaciones como RCM, cULus, KC y CE, y poseen un grado de protección IP65. Algunas variantes también cuentan con certificación de atmósferas explosivas IECEx y ATEX, lo que amplía su aplicabilidad a entornos potencialmente peligrosos.
La familia SIMATIC HMI KTP incluye modelos con pantallas de 4, 6, 7 y 10 pulgadas, con opciones de teclado o controles táctiles, y se suministra con pantallas táctiles básicas de 15 pulgadas. Todas estas pantallas muestran 64k colores y pueden operar tanto en modo vertical como horizontal. La interfaz USB permite la conexión de teclados, ratones o lectores de códigos de barras, y también se utiliza para la transferencia de datos.
Comparativa y Contexto de HDMI

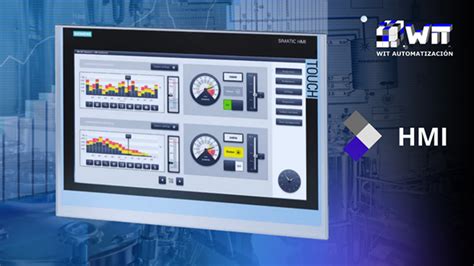

Es importante distinguir los paneles HMI de los dispositivos de consumo como televisores, aunque ambos utilicen interfaces de visualización. Mientras que un panel HMI Siemens KTP está diseñado para el control industrial, la interfaz HDMI (High-Definition Multimedia Interface) es un estándar para la transmisión de audio y vídeo digital de alta definición entre dispositivos de entretenimiento. Un HDMI proporciona una interfaz entre cualquier fuente de audio y vídeo digital por medio de un único cable. Las diferentes versiones de HDMI (1.4, 2.0, 2.1) han evolucionado para soportar resoluciones cada vez mayores, tasas de refresco más rápidas y tecnologías como 4K, 3D y HDR, siendo cruciales para la experiencia de gamers y cinéfilos. Sin embargo, esta tecnología de consumo no se aplica directamente a la funcionalidad de un panel HMI industrial.
En resumen, los paneles HMI Siemens KTP representan una solución integral para la interfaz hombre-máquina en entornos industriales. Su diseño intuitivo, funcionalidades avanzadas, flexibilidad de conexión y robustez los convierten en una herramienta indispensable para la optimización de procesos, la supervisión eficiente y el control preciso de la maquinaria y las plantas industriales. La integración con el portal TIA y la amplia gama de opciones de configuración aseguran que estos paneles puedan adaptarse a las necesidades específicas de cada aplicación, desde las más sencillas hasta las más complejas.
