Los cables ópticos HDMI, que incorporan fibras de vidrio o plástico para la transmisión de luz, están experimentando un aumento significativo en su adopción. Esta tendencia se debe, en gran medida, a la disminución de sus precios, lo que los hace cada vez más accesibles para el consumidor promedio. Estos cables, conocidos como AOC (Active Optical Cable), representan una evolución en la forma en que transmitimos señales de audio y video de alta calidad.
Comprendiendo la Arquitectura Híbrida de los Cables Ópticos HDMI
Es crucial entender que un cable HDMI óptico o AOC no es un cable de fibra óptica puro. Se trata, en realidad, de un cable híbrido que combina la tecnología de fibra óptica con el tradicional cable de cobre. Esta hibridación permite optimizar la transmisión de diferentes tipos de señales. El contenido principal, como el video y el audio de una película, viaja a través de la fibra óptica. En las versiones más recientes de HDMI, como la v2.1, estas señales se denominan FRL (Forward Error Correction and Link Training). Por otro lado, la sección de cobre del cable se encarga de transportar la información auxiliar. Esto incluye el canal DDC (Display Data Channel), el EDID (Extended Display Identification Data), el CEC (Consumer Electronics Control) y la alimentación eléctrica necesaria para los componentes activos del cable.
El Papel Fundamental de las Señales Auxiliares en la Conectividad HDMI
El canal DDC, definido por VESA, actúa como el canal de datos de visualización, proporcionando información esencial sobre la interfaz. Asociado a este canal se encuentra el sistema de protección de contenido HDCP (High-bandwidth Digital Content Protection), en sus versiones 2.2 o 2.3, diseñado para prevenir la copia no autorizada de contenido digital. La función CEC, por su parte, es una característica implementada en muchos dispositivos electrónicos que les permite comunicarse entre sí a través de la conexión HDMI. Esto facilita la ejecución de tareas compartidas, como, por ejemplo, controlar varios dispositivos con un solo mando a distancia, simplificando la experiencia del usuario.
Más Allá de la Calidad de Imagen y Sonido: Beneficios Indirectos de los Cables Ópticos HDMI
Es importante aclarar que el uso de cables HDMI AOC no garantiza automáticamente una calidad de video y sonido superior en comparación con un cable de cobre de alta calidad. Por ejemplo, si se reemplaza un cable HDMI de cobre con una versión v1.4 por un cable HDMI AOC v2.1, los beneficios pueden ser más sutiles e indirectos. Estos pueden incluir una reducción en los "frames negros" al navegar por menús o al cambiar entre diferentes modos de reproducción. También se podría experimentar una menor latencia al iniciar la reproducción de contenido, es decir, ver y escuchar el contenido con menos demora. No obstante, no se debe esperar que estos cables aumenten la luminosidad percibida (nits) en las pantallas o revelen frecuencias de sonido previamente inauditas. La distorsión conocida como "jitter", que afecta la transmisión de señales digitales, solo sería perceptible en condiciones acústicas extremadamente controladas y con una fuente de alimentación eléctrica perfectamente estable, algo poco común en entornos domésticos típicos.
La Unidireccionalidad de las Conexiones: Una Lógica Clara en los Cables HDMI AOC

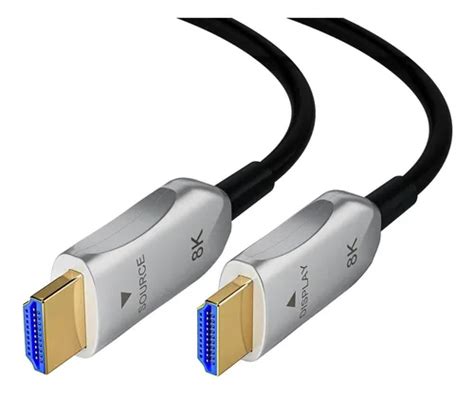

Una característica distintiva de los cables HDMI AOC es su direccionalidad. En ambos extremos del cable, se indica claramente cuál debe conectarse a la fuente (salida, "source", como un reproductor multimedia) y cuál al dispositivo de visualización (entrada, "input", como un proyector). Esta lógica se vuelve evidente al considerar la naturaleza de las señales que viajan por el cobre, como el eARC y el CEC. Estas señales requieren una comunicación bidireccional para funcionar correctamente.
ARC y eARC: La Versatilidad del Canal de Retorno de Audio
La funcionalidad ARC (Audio Return Channel) y su versión extendida, eARC (Enhanced Audio Return Channel), permiten que un solo cable HDMI transmita señales de video desde un reproductor multimedia a un televisor, incluso si hay un receptor de audio/video (AVR) en medio. Simultáneamente, el mismo cable puede enviar audio desde el televisor (por ejemplo, el sonido de la TDT) de vuelta al receptor AV. Esto simplifica significativamente el cableado y la configuración de sistemas de entretenimiento doméstico.
Ventajas Intrínsecas de la Fibra Óptica en la Transmisión de Señales
A pesar de ser cables "activos", los cables HDMI AOC no requieren una fuente de alimentación externa, como un enchufe eléctrico o un puerto USB en alguno de sus extremos. La fibra de vidrio, el componente principal para la transmisión de datos, posee una resistencia inherente a la inducción externa. Esto la hace inmune a interferencias electromagnéticas (EMI), bucles de tierra mal aislados ("ground loops") y ondas de radiofrecuencia (Wi-Fi, Bluetooth, etc.). En consecuencia, el apantallamiento del cable óptico, aunque sigue siendo importante para proteger la integridad de la fibra, es menos crítico en comparación con los cables de cobre tradicionales. Al transportar la mayor parte de la información (video y audio) a través de la fibra, la protección del cobre y sus componentes se vuelve secundaria.

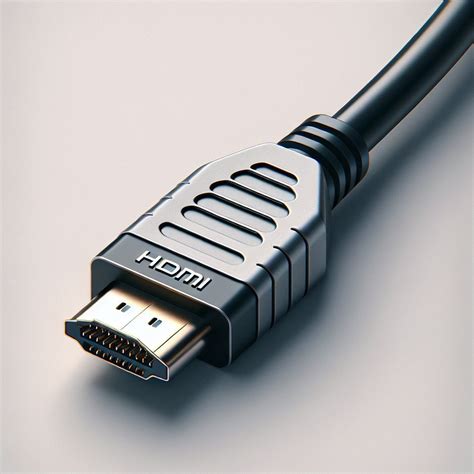

Diseño Compacto y Eficiente: Reducción de Diámetro y Peso

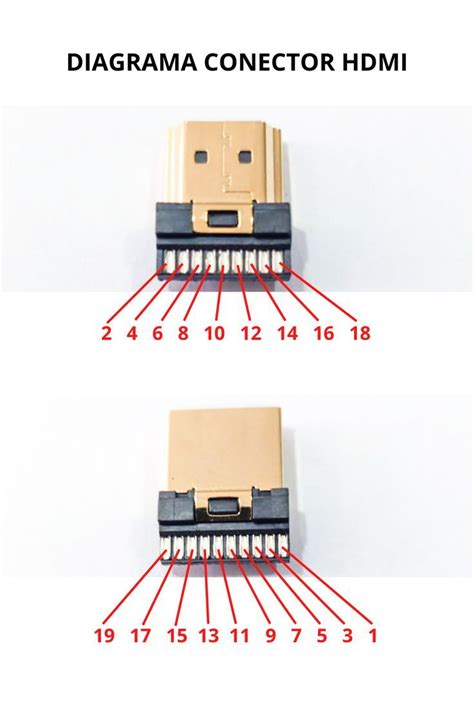

Otra ventaja de la fibra óptica es su menor peso y volumen en comparación con el cobre. Esto se traduce en un cable de menor diámetro, lo que facilita su instalación en espacios reducidos o en conductos de cableado limitados. De los 19 pines que componen el conector HDMI, solo unos pocos son utilizados para la conversión electro-óptica y foto-eléctrica en los chips ubicados en los extremos del cable. El resto de los pines continúan operando en modo eléctrico a través del cobre. Por lo tanto, es fundamental tratar los extremos del cable con cuidado, ya que albergan estos componentes electrónicos cruciales.
La Sinergia entre Fibra Óptica y HDMI 2.1: Maximizando el Rendimiento
La combinación de la tecnología de fibra óptica con la última versión del estándar HDMI, la 2.1, abre nuevas posibilidades para el transporte de señales de audio y video de alta calidad. La señalización FRL (Forward Error Correction and Link Training) introducida en HDMI 2.1 difiere de la señalización TMDS (Transition Minimized Differential Signaling) utilizada en versiones anteriores de HDMI (hasta la 2.0), las cuales estaban limitadas a 18 Gbps. El FRL está diseñado para maximizar el rendimiento en función de las capacidades del dispositivo de menor rendimiento en la conexión, manteniendo una velocidad de datos fija. Sin embargo, HDMI 2.1 mantiene la compatibilidad retroactiva; en caso de que el FRL no sea compatible, el sistema recurrirá a la señalización TMDS tradicional. Cuando opera en modo de reserva, TMDS es capaz de soportar todas las señales hasta FRL 2.
Aplicaciones Prácticas y el Futuro de la Conectividad de Alta Definición
Para comprender mejor estas especificaciones técnicas, algunos receptores AV modernos, como los de Denon, ofrecen la opción de visualizar información detallada de la señal. Al activar la opción "4K/8K Signal Format" y seleccionar "8K Enhanced", y luego presionar dos veces el botón INFO en el mando a distancia, se puede acceder a esta información.
El lanzamiento reciente por parte de Pixelgen Design de un cable HDMI óptico certificado tanto por la asociación HDMI como por THX ha generado un considerable interés en la comunidad AV. Es notable que la longitud máxima de estos cables ópticos sea de 15 metros, lo que podría indicar la rigurosidad de las pruebas de certificación y la exigencia de los estándares de calidad.
Los cables HDMI ópticos se promocionan como una solución libre de interferencias electromagnéticas (EMI), garantizando una transmisión sin pérdida de calidad y una experiencia visual nítida en 4K Ultra HD, junto con una calidad de sonido superior y más natural. Se presentan como la solución ideal para conectar una amplia gama de componentes AV, incluyendo controladores, conmutadores, videowalls, ordenadores, proyectores y pantallas 4K.
Especificaciones HDMI 2.0 y la Evolución hacia Mayores Capacidades

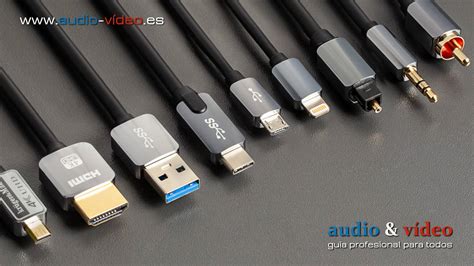

La especificación HDMI 2.0 es compatible con todas las versiones anteriores de HDMI y soporta resoluciones 4K (4096x2160 y 3840x2160) a 30 o 60 Hz. Sin embargo, la capacidad de sonido de los televisores modernos a menudo se ve limitada en términos de fidelidad y presión sonora. La elección entre diferentes opciones de conexión digital, como el puerto óptico digital, el coaxial digital y la interfaz HDMI, puede generar dudas.
Históricamente, la especificación S/PDIF (Sony/Philips Digital Interface Format) ha sido una forma común de transmitir sonido a equipos externos. Aunque S/PDIF teóricamente no tiene una velocidad de transferencia máxima fija, las implementaciones prácticas en equipos domésticos presentan limitaciones. Es habitual encontrar dispositivos que soportan sonido PCM estéreo de 48, 96 o incluso 192 KHz a 16 o 24 bits. Sin embargo, en aplicaciones multicanal, como las utilizadas en cine en casa, las señales Dolby Digital y DTS comprimidas suelen estar limitadas a 1.5 Mbps. La salida de audio óptica, al transmitir la señal mediante luz, ofrece la ventaja de ser inmune a las interferencias electromagnéticas.
La interfaz HDMI, por su parte, se ha convertido en el conector estándar para los televisores modernos. Permite la transmisión de video digital de alta definición, audio digital PCM estéreo y multicanal (comprimido y sin comprimir), así como formatos de audio avanzados como Dolby Digital, DTS, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos y DTS:X, todo a través de un único cable. Con ARC, es posible transmitir audio PCM estéreo, Dolby Digital y DTS comprimidos a un receptor o barra de sonido externa, pero no formatos de audio sin comprimir como Dolby TrueHD o DTS-HD Master Audio. La evolución hacia HDMI 2.1 y la adopción de cables ópticos está expandiendo las posibilidades de conectividad, ofreciendo un rendimiento superior y una mayor flexibilidad para los sistemas de entretenimiento del hogar.
