La transmisión de datos a alta velocidad en redes de larga distancia es un pilar fundamental de la infraestructura de comunicaciones moderna. Dentro de este ámbito, los módulos SFP (Small Form-factor Pluggable) juegan un rol crucial, permitiendo la conectividad flexible y eficiente. Específicamente, el módulo SFP 1,25 Gbps Monomodo 1310 nm 20 Km de Ukbling se presenta como una solución robusta para alcanzar distancias de hasta 20 kilómetros, garantizando un rendimiento óptimo y confiable. La correcta especificación y entendimiento de sus parámetros, como la atenuación máxima permitida en el "nivel uno", es esencial para asegurar la integridad de la señal y la funcionalidad de la red.
El concepto de "nivel uno" en el contexto de la atenuación se refiere, en términos generales, a las pérdidas inherentes en los componentes pasivos de una red de fibra óptica, como cables, conectores y empalmes. La atenuación, medida en decibelios (dB), representa la disminución de la potencia de la señal óptica a medida que viaja a través de estos medios. Para el módulo SFP 3111, comprender la atenuación máxima permitida en este nivel es vital para evitar la degradación de la señal que podría resultar en errores de transmisión o pérdida de conectividad.
Comprendiendo la Atenuación Óptica en Redes de Fibra

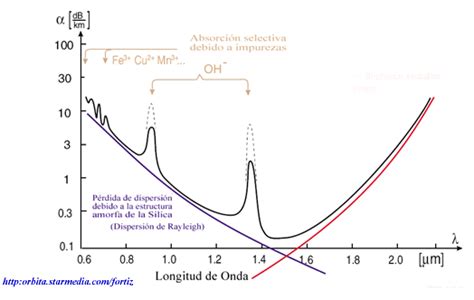

La atenuación óptica es un fenómeno inevitable en la transmisión de señales a través de fibra óptica. Se produce por diversos factores, incluyendo la absorción y dispersión de la luz dentro del propio material de la fibra, así como por las pérdidas en las uniones y conectores. En el contexto de los módulos SFP, como el SFP 3111, la especificación de la atenuación máxima se relaciona directamente con su alcance y la calidad de la señal que puede recibir y transmitir.
Factores que Contribuyen a la Atenuación
Diversos elementos influyen en la atenuación total de una señal óptica:
- Atenuación intrínseca de la fibra: La fibra monomodo, utilizada en aplicaciones de larga distancia como las que soporta el SFP 3111, tiene una atenuación muy baja en comparación con la fibra multimodo. Sin embargo, esta atenuación aumenta con la longitud del cable.
- Pérdidas por conectores: Cada conector en la ruta de la señal introduce una pequeña pérdida. Estas pérdidas se deben a desalineaciones, espacios entre las férulas y suciedad en las superficies de contacto.
- Pérdidas por empalmes: Los empalmes, ya sean mecánicos o por fusión, son puntos donde se unen dos tramos de fibra. Aunque los empalmes por fusión son muy eficientes, todavía introducen una pequeña cantidad de atenuación.
- Curvaturas de la fibra: Curvas pronunciadas en el cableado de fibra óptica, especialmente en radios pequeños, pueden causar que la luz se escape de la fibra, resultando en pérdidas.
- Atenuadores: En ciertas aplicaciones, se utilizan deliberadamente atenuadores ópticos pasivos para reducir la potencia de la señal. Estos dispositivos están diseñados para introducir una cantidad controlada de atenuación.
Un atenuador de fibra es, en esencia, un dispositivo óptico pasivo que reduce el nivel de potencia de una señal óptica sin distorsionar la forma de onda. Sus usos típicos en centros de datos incluyen la protección de receptores sensibles en enlaces cortos, la coincidencia de niveles de señal en enlaces asimétricos y la prueba de presupuestos de potencia óptica.
Tipos Comunes de Atenuadores
Los atenuadores de fibra se clasifican principalmente por su método de operación y su construcción:
- Tipo fijo: Ofrecen una atenuación predeterminada, como 5 dB o 10 dB. Son comunes en implementaciones donde se requiere una pérdida de potencia constante.
- Tipo variable: Permiten ajustar manualmente el nivel de atenuación. Son muy útiles en laboratorios y bancos de pruebas para simular diferentes condiciones de enlace.
- Estilos: Se presentan en formatos "Plug-in" (macho-hembra), que se insertan directamente entre dos conectores, y "En línea" (mamparo), que se instalan en paneles o carcasas.
Aplicaciones de Atenuadores en Centros de Datos
Los atenuadores de fibra encuentran aplicación en diversas áreas dentro de los centros de datos:
- Conexiones de Top-of-Rack (ToR) a Switch: Se utilizan atenuadores fijos LC/UPC o LC/APC para evitar la sobrecarga de los transceptores, especialmente en enlaces de corta distancia donde la potencia de la señal puede ser demasiado alta.
- Interfaces de panel de conexión: Ayudan a equilibrar el tráfico bidireccional entre racks, asegurando que los niveles de señal sean adecuados para ambos sentidos de comunicación.
- Puertos de prueba y medición: Los atenuadores en línea se emplean para simular pérdidas de enlace durante la validación de equipos o la realización de pruebas de rendimiento.
- Transceptores 40G/100G (corto alcance): En enlaces basados en estándares como SR4/MPO, la potencia de recepción (Rx) puede ser excesivamente alta, haciendo necesaria la intervención de atenuadores.
Selección del Atenuador Adecuado
La elección del atenuador de fibra correcto depende de varios factores:
- Nivel de atenuación: Generalmente, se encuentran en rangos de 1 a 25 dB. La selección debe basarse en el presupuesto de potencia del enlace óptico.

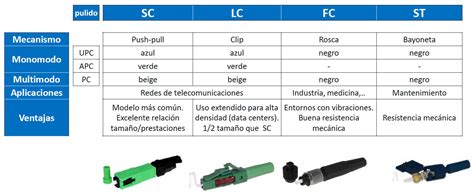

- Tipo de conector: Debe ser compatible con los transceptores o paneles de conexión existentes (SC, LC, FC, ST).
- Tipo de pulido: APC (Ángulo Físico de Contacto) para puertos verdes (conectores angulados) y UPC (Ultra Physical Contact) para puertos azules (conectores planos). Es crucial que el pulido coincida con el del sistema.
- Longitud de onda operativa: Para fibra monomodo, debe ser compatible con 1310 nm/1550 nm, y para fibra multimodo, con 850 nm.
- Fijo vs. Variable: Los fijos son ideales para implementaciones permanentes, mientras que los variables son más adecuados para entornos de laboratorio o pruebas.
La línea de atenuadores de fibra de HOLIGHT, por ejemplo, ofrece modelos LC/SC/FC fijos con rangos de atenuación de 1 a 25 dB, en formatos en línea o enchufables, y con opciones de pulido UPC y APC. Estos atenuadores cuentan con virolas de cerámica de alta precisión, baja pérdida de retorno y un rango de operación de 1260 a 1650 nm.
Un caso de uso destacado es la protección de datos Rx en centros de datos. En un proyecto en Dubái, HOLIGHT suministró más de 55,000 atenuadores LC/APC para interfaces de enlace troncal SR4, evitando la saturación del módulo Rx durante pruebas y transferencia de tráfico en vivo. El resultado fue una señal Rx normalizada y cero pérdida de paquetes.
El SFP 3111 y su Comportamiento en la Red

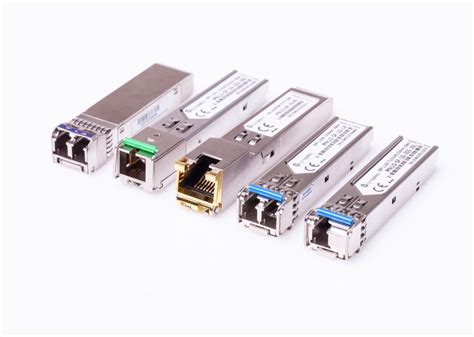

El módulo SFP 3111, con sus especificaciones de 1,25 Gbps, monomodo, 1310 nm y 20 Km de alcance, está diseñado para operar dentro de un presupuesto de potencia óptica específico. La "atenuación máxima" en el contexto de este SFP se refiere a la pérdida total de señal que el transceptor puede tolerar y aún así mantener una comunicación fiable. Si la atenuación total en el enlace (sumando las pérdidas de cable, conectores, empalmes, etc.) supera este umbral, la calidad de la señal recibida por el SFP disminuirá, llevando a posibles errores o interrupciones.
Presupuesto de Potencia Óptica

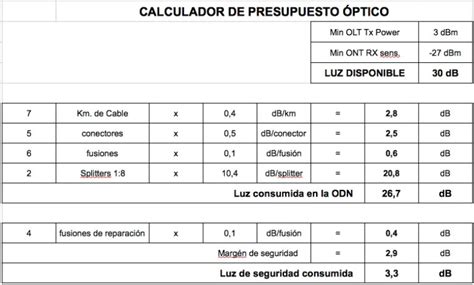

El presupuesto de potencia óptica es la diferencia entre la potencia de transmisión del SFP y la sensibilidad del receptor del SFP opuesto. Este valor representa la pérdida total máxima que el enlace puede soportar. Por ejemplo, si un SFP transmite a -5 dBm y el receptor del otro SFP tiene una sensibilidad de -23 dBm, el presupuesto de potencia es de 18 dB (-5 dBm - (-23 dBm) = 18 dB). Esto significa que la suma de todas las pérdidas en el enlace no debe exceder los 18 dB.
El SFP 3111, al estar diseñado para 20 km, operará con una potencia de transmisión y una sensibilidad de recepción que permiten cubrir esta distancia bajo condiciones normales. La atenuación máxima permitida por el "nivel uno" se refiere a las pérdidas pasivas que el sistema puede acomodar. Es crucial que el diseño del enlace asegure que la atenuación total se mantenga dentro de los límites especificados por los SFP utilizados.
Consideraciones de Implementación
Al implementar enlaces que utilizan SFP 3111, es fundamental realizar un cálculo detallado del presupuesto de potencia óptica. Esto implica:
- Obtener las especificaciones de los SFP: Conocer la potencia de transmisión mínima y máxima, y la sensibilidad de recepción mínima del SFP 3111 y su contraparte.
- Estimar las pérdidas del cable: Basándose en la longitud del cable y la atenuación por kilómetro especificada para la fibra monomodo (típicamente alrededor de 0.35 dB/km a 1310 nm).
- Sumar las pérdidas de conectores y empalmes: Asignar valores de pérdida típicos para cada conector y empalme en la ruta. Por ejemplo, una pérdida típica por conector puede ser de 0.5 dB, y por empalme de 0.1 dB.
- Incluir un margen de seguridad: Es una buena práctica añadir un margen adicional (por ejemplo, 3 dB) para tener en cuenta envejecimiento del equipo, variaciones de temperatura y otras condiciones imprevistas.
Si el cálculo del presupuesto de potencia revela que la atenuación total excederá los límites del SFP 3111, será necesario tomar medidas correctivas. Esto podría implicar el uso de fibra de menor pérdida, la reducción del número de conectores o empalmes, o incluso la utilización de un amplificador óptico en enlaces extremadamente largos (aunque esto va más allá del alcance de un SFP estándar).
Redes Privadas Virtuales (VPN) y su Relación con la Conectividad
Si bien el SFP 3111 se enfoca en la transmisión de datos a nivel físico y de enlace de datos, la seguridad y la interconexión de redes a nivel superior a menudo implican el uso de Redes Privadas Virtuales (VPN). Una VPN permite extender una red privada a través de una red pública, como Internet, y proporciona funcionalidades de seguridad como cifrado y autenticación.
Funcionamiento Básico de una VPN
Una VPN crea un túnel seguro entre dos puntos, cifrando el tráfico que pasa a través de él. Esto protege los datos de ser interceptados o modificados por terceros. Los componentes clave de una VPN incluyen:
- Tunelización: Encapsula los paquetes de datos de la red privada dentro de otros paquetes que pueden ser enrutados a través de la red pública.
- Cifrado: Transforma los datos en un formato ilegible para cualquiera que no posea la clave de descifrado. Protocolos como IPsec (Internet Protocol Security) son comúnmente utilizados para este fin.
- Autenticación: Verifica la identidad de los puntos finales de la VPN para asegurar que se están comunicando con las partes correctas.
En el contexto de la infraestructura de red, los módulos SFP como el 3111 pueden ser utilizados en los puertos de los routers o switches que terminan o inician túneles VPN. Por ejemplo, un router Cisco 2811, utilizado en configuraciones de VPN sitio a sitio, puede emplear puertos SFP para conectarse a la red troncal o a otros dispositivos de red.
Cómo configurar VPN IPsec Site-to-Site en Packet Tracer | Guía Paso a Paso
Ejemplo de Configuración VPN con Router Cisco
La configuración de una VPN en un router Cisco implica varios pasos, incluyendo la definición de políticas de cifrado, la autenticación y la creación de mapas de cifrado. Un ejemplo de configuración para una VPN IPsec podría incluir comandos como:
encryption aes 256: Especifica el algoritmo de cifrado AES con una clave de 256 bits.hash sha: Define el algoritmo de hash SHA para la integridad de los datos.authentication pre-share: Utiliza autenticación precompartida (una clave secreta compartida entre los dos extremos).key <clave_secreta>: Establece la clave precompartida.crypto ipsec transform-set <nombre_set> esp-aes 256 esp-sha-hmac: Define un conjunto de transformación que especifica los protocolos de seguridad a utilizar.crypto dynamic-map <nombre_map> <secuencia>: Crea un mapa dinámico que se utiliza cuando la dirección IP del host remoto no se conoce de antemano.
Estos comandos, ejecutados en el modo de configuración del router, son esenciales para establecer un túnel VPN seguro. La capacidad de los routers para manejar tráfico VPN a altas velocidades a menudo depende de la calidad de sus interfaces de red, donde los módulos SFP juegan un papel importante en la conectividad física.
Radioenlaces y el Perfil del Terreno
Los radioenlaces, como se menciona en la documentación proporcionada, son otra tecnología fundamental para la transmisión de datos, especialmente en áreas donde el despliegue de fibra óptica es inviable o costoso. La efectividad de un radioenlace depende de varios factores, incluyendo las antenas, el perfil del terreno y el efecto del factor K.
Antenas para Radioenlaces
Las antenas son dispositivos cruciales para la transmisión y recepción de señales de radio. Para radioenlaces, se utilizan a menudo antenas direccionales de alta ganancia, como las antenas de rejilla (grid antennas) con características como la HYPERLINK 5.8 GHZ 27 DBI GRID ANTENNA. La ganancia de una antena (medida en dBi) indica su capacidad para enfocar la energía en una dirección particular, lo que es esencial para maximizar el alcance y minimizar la interferencia.
Perfil del Terreno y Zona de Fresnel
El perfil del terreno entre el transmisor y el receptor es de suma importancia para el éxito de un radioenlace. Las obstrucciones como montañas, edificios o árboles pueden bloquear o atenuar la señal. Para asegurar una comunicación fiable, se debe considerar la "Zona de Fresnel".

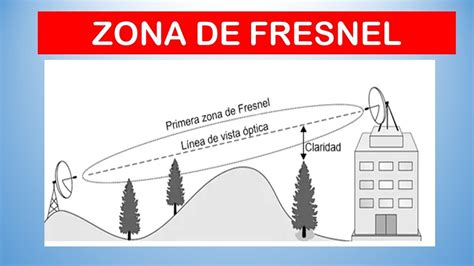

La Zona de Fresnel es una elipsoide imaginaria alrededor de la línea de vista directa entre las antenas. La señal de radio se difracta y se propaga a través de esta zona. Para un radioenlace óptimo, al menos el 80% de la primera Zona de Fresnel debe estar libre de obstrucciones. El "factor K" se utiliza para describir la curvatura del terreno en relación con la curvatura de la Tierra y ayuda a determinar la altura necesaria de las antenas para mantener la línea de vista y la zona de Fresnel despejada. Un factor K positivo indica que el terreno se curva más rápido que la Tierra, mientras que uno negativo indica que se curva menos.
La elección de la frecuencia de operación, como los 5.8 GHz mencionados para la antena de rejilla, también influye en la propagación de la señal y la sensibilidad a las obstrucciones. Las frecuencias más altas, como 5.8 GHz, tienden a ser más direccionales y más afectadas por obstáculos.
Conclusión Parcial
La transmisión de datos de alta velocidad, ya sea a través de fibra óptica con módulos SFP como el 3111, o mediante radioenlaces, requiere una comprensión profunda de los principios de atenuación, presupuesto de potencia y factores ambientales. La atenuación máxima permitida en el "nivel uno" para un SFP 3111 se refiere a las pérdidas pasivas del enlace, y su gestión es crucial para garantizar la fiabilidad de la comunicación. Integrar estas tecnologías con soluciones de seguridad como las VPNs, y considerar todas las variables del diseño de red, desde los componentes físicos hasta la topología y la seguridad, es fundamental para construir infraestructuras de comunicación robustas y eficientes. La constante evolución de la tecnología exige una atención continua a los detalles técnicos y a las mejores prácticas de implementación.
