Modulación por Desplazamiento de Fase en Cuadratura (QPSK): Una Exploración Profunda

La modulación por desplazamiento de fase (PSK) es una técnica fundamental en las comunicaciones digitales, permitiendo la transmisión de información mediante la variación de la fase de una señal portadora. Dentro de esta familia, la Modulación por Desplazamiento de Fase en Cuadratura (QPSK) se destaca por su eficiencia y robustez, siendo un pilar en numerosas aplicaciones de telecomunicaciones. QPSK, también conocida como PSK Cuaternaria o 4-QAM, utiliza cuatro fases discretas para representar la información, permitiendo la transmisión de dos bits por cada símbolo. Esta capacidad de codificar más información por símbolo, en comparación con esquemas más simples como BPSK (que transmite un bit por símbolo), confiere a QPSK una mayor eficiencia espectral, es decir, la capacidad de transmitir más datos en un ancho de banda determinado.

Principios Fundamentales de QPSK

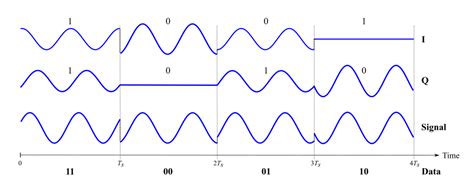

En esencia, QPSK opera dividiendo la señal portadora en dos componentes ortogonales: una componente en fase (I) y una componente en cuadratura (Q). Cada una de estas componentes se modula independientemente con una porción del flujo de datos binario. Posteriormente, estas dos señales moduladas se suman para formar la señal QPSK final. Matemáticamente, la señal QPSK puede representarse como la suma de dos señales BPSK independientes que modulan portadoras ortogonales.

La representación de QPSK en un diagrama de constelación es clave para su comprensión. En este diagrama, cada uno de los cuatro puntos equidistantes del origen representa un símbolo único, y la posición de cada punto en el plano complejo (ejes I y Q) corresponde a una combinación específica de dos bits. Por ejemplo, un punto podría representar la combinación "00", otro "01", otro "10" y el último "11". La transición de un símbolo a otro implica un cambio en la fase de la portadora.

Implementación y Variantes de QPSK

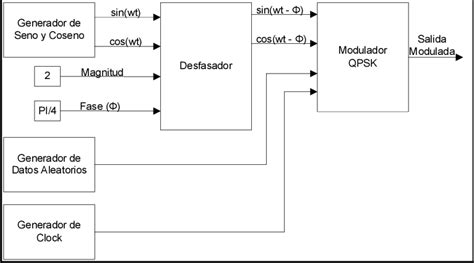

La implementación de un modulador QPSK generalmente implica dividir el flujo de datos binario de entrada en dos flujos paralelos. Estos flujos, a menudo denominados canales I y Q, modulan dos portadoras que están desfasadas 90 grados entre sí. Las señales resultantes se combinan para generar la señal QPSK. En el receptor, el proceso es inverso: la señal QPSK se divide en sus componentes I y Q, y se demodulan independientemente para recuperar los flujos de bits originales, que luego se recombinan para formar el flujo de datos completo.

Existen varias variantes de QPSK diseñadas para optimizar su rendimiento en diferentes escenarios:

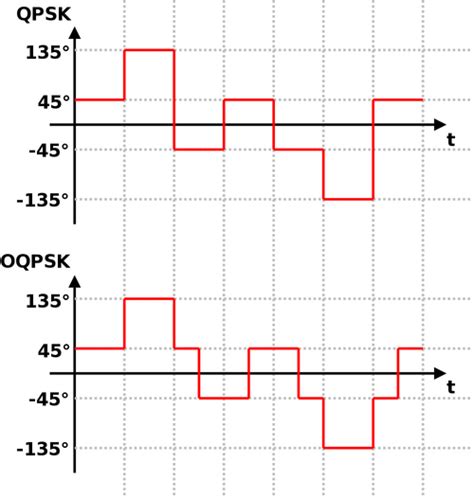

• OQPSK (Offset QPSK): Para mitigar las fluctuaciones de amplitud no deseadas que pueden surgir en la QPSK tradicional debido a saltos de fase de hasta 180 grados, OQPSK introduce un desplazamiento temporal (offset) entre las señales de los canales I y Q. Este desplazamiento, típicamente de medio período de símbolo, asegura que las señales I y Q nunca cambien simultáneamente. Como resultado, los saltos de fase se limitan a un máximo de 90 grados, lo que reduce las fluctuaciones de amplitud y mejora la eficiencia del canal.



• π/4-QPSK: Esta variante utiliza dos constelaciones idénticas, una rotada 45 grados (π/4 radianes) con respecto a la otra. Los símbolos sucesivos se toman alternativamente de una u otra constelación. Una propiedad distintiva de π/4-QPSK es que la señal modulada nunca pasa por el origen en el plano complejo. Esto reduce aún más el rango dinámico de las fluctuaciones de amplitud, lo que es beneficioso para la transmisión de señales de comunicación.



• SOQPSK (Shaped Offset QPSK): También conocida como QPSK de desplazamiento continuo, SOQPSK combina la eficiencia de ancho de banda de OQPSK con técnicas de conformación de pulso para lograr una modulación altamente eficiente. Al igual que en OQPSK, las señales I y Q se desplazan, evitando saltos de fase de 180 grados y limitando el ancho de banda utilizado.

• FQPSK (Feher-patented QPSK): Este esquema, patentado por Kamilo Feher, integra la modulación OQPSK con técnicas para lograr una envolvente de señal casi constante y un ancho de banda reducido. Utiliza filtros especiales (IJF - Interference and Jitter Free) para suavizar los pulsos y reducir la fluctuación de la señal.

• DQPSK (Differential QPSK): En lugar de codificar los bits directamente en la fase, DQPSK codifica la diferencia de fase entre símbolos sucesivos. Esto hace que la demodulación sea menos sensible a los desplazamientos de fase introducidos por el canal de comunicación. La modulación BPSK diferencial (DBPSK) y la DQPSK se utilizan en el estándar IEEE 802.11b-1999 para ciertas tasas de transmisión.

• Dual-Polarization QPSK (DP-QPSK): Esta técnica duplica la eficiencia espectral al multiplexar dos señales QPSK diferentes en polarizaciones ortogonales de la onda portadora.

Aplicaciones de QPSK

La robustez y eficiencia de QPSK la han convertido en una opción popular en una amplia gama de aplicaciones de comunicación:

• Redes Inalámbricas (Wi-Fi): El estándar IEEE 802.11b-1999 utiliza QPSK, junto con otras modulaciones, para lograr velocidades de transmisión más altas. El estándar IEEE 802.11g-2003, que ofrece velocidades de datos significativamente mayores, emplea QPSK en combinación con técnicas de multiplexación por división de frecuencia ortogonal (OFDM). QPSK también es relevante en el estándar IEEE 802.16 (WiMAX).

• Comunicaciones por Satélite: La capacidad de QPSK para transmitir datos de manera confiable a largas distancias con un mínimo de errores la hace ideal para enlaces de comunicación por satélite.

• Televisión Digital: QPSK se utiliza para codificar señales de audio y video de alta definición para su difusión, asegurando una recepción de calidad.

• Estándares RFID y Bluetooth: Variantes de PSK, incluyendo QPSK y sus derivados, se emplean en tecnologías como RFID (ISO 14443, utilizada en pasaportes biométricos y tarjetas de crédito) y Bluetooth (que utiliza π/4-DQPSK y 8-DPSK).

• Comunicaciones Móviles: QPSK es fundamental en sistemas de comunicación móvil para lograr altas velocidades de datos.

• Comunicaciones de Espacio Profundo: Modulaciones como SOQPSK se consideran para aplicaciones de comunicaciones de espacio profundo debido a su alta eficiencia en el uso del ancho de banda.

Comparación con BPSK y Otras Modulaciones

Comparada con BPSK, QPSK ofrece una ventaja significativa en términos de velocidad de datos o eficiencia de ancho de banda. Mientras que BPSK requiere un ancho de banda de (R_b) (tasa de bits) para transmitir un bit por símbolo, QPSK, al transmitir dos bits por símbolo, puede lograr una eficiencia de (2 \text{ bits/s/Hz}), duplicando la velocidad de datos para el mismo ancho de banda y manteniendo una tasa de error comparable.

Si bien QPSK es muy eficiente, la continua demanda de mayores velocidades de datos ha impulsado el desarrollo de modulaciones de orden superior, como 8-PSK (ocho fases) y 16-QAM (modulación de amplitud y fase en cuadratura con 16 estados). Sin embargo, estas modulaciones más complejas suelen presentar tasas de error más altas o requieren una mayor relación señal/ruido (SNR) para un rendimiento comparable. Por ejemplo, 8-PSK, aunque utiliza ocho fases, tiene una tasa de error cercana a la de 16-QAM pero con una velocidad de datos menor. En general, para modulaciones PSK de orden M (M-PSK), la complejidad del cálculo de la probabilidad de error aumenta significativamente a medida que M crece, y la asignación de bits a cada fase se vuelve crucial para determinar la probabilidad de error de bit exacta.

Consideraciones de Transmisión y Recepción

En el proceso de transmisión, la conformación de onda o el filtrado de los datos binarios antes de la modulación de la portadora es esencial. Este filtrado suaviza las transiciones de fase, reduce el ancho de banda requerido y minimiza las transiciones abruptas que podrían generar un espectro amplio. En el lado de la recepción, la recuperación de la portadora es un paso crítico. Esto implica generar una copia local de la portadora de referencia para poder determinar la fase de la señal recibida. Técnicas como el bucle de Costas son comúnmente empleadas para la recuperación de portadora y la demodulación simultánea en sistemas PSK.

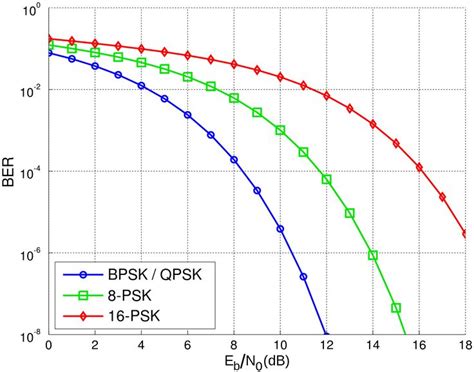

La tasa de bits erróneos (BER) es una métrica clave para evaluar el rendimiento de cualquier esquema de modulación. Para BPSK, la BER se puede expresar analíticamente utilizando la función de error complementaria. Para QPSK y modulaciones de orden superior, el cálculo exacto de la BER depende de la asignación específica de bits a los símbolos.

En resumen, la modulación por desplazamiento de fase en cuadratura (QPSK) representa un avance significativo sobre esquemas más simples como BPSK, ofreciendo una mayor eficiencia espectral y velocidades de datos más altas. Sus diversas implementaciones y variantes, junto con su robustez inherente, la han consolidado como una tecnología fundamental en la arquitectura de los sistemas de comunicación digital modernos, desde redes inalámbricas hasta comunicaciones por satélite y televisión digital.
