La automatización industrial moderna se apoya en redes de comunicación robustas y eficientes para conectar una miríada de dispositivos, desde sensores hasta actuadores y controladores. PROFINET, un estándar de red industrial líder a nivel mundial, se destaca por su rendimiento óptimo y soluciones innovadoras. Sin embargo, como cualquier tecnología compleja, PROFINET no está exenta de debilidades y desafíos potenciales que requieren una comprensión profunda para garantizar la fiabilidad y eficiencia de los sistemas industriales.
¿Qué es PROFINET y Por Qué es un Estándar?
PROFINET (PROcess FIeld NETwork) es un protocolo de comunicación desarrollado por PROFIBUS & PROFINET International (PI). Su diseño independiente del fabricante permite la interoperabilidad entre dispositivos de diversas marcas, facilitando la integración en sistemas de automatización industrial. PROFINET está optimizado para ofrecer un rendimiento superior a través de características como la detección automática de equipos, herramientas de diagnóstico avanzadas y recuperación rápida ante fallos.
La razón principal de su adopción como estándar radica en su capacidad para ofrecer eficiencia, fiabilidad y seguridad. Con bajos requerimientos de ancho de banda y baja latencia, PROFINET permite la implementación rápida de soluciones efectivas. Su arquitectura abierta, combinada con mecanismos de seguridad como autenticación y cifrado, garantiza la prevención de fallos y la protección de datos confidenciales. En comparación con otras soluciones, PROFINET destaca por su capacidad para cumplir con exigencias de alta velocidad, complejidad de procesos y eficiencia energética sin comprometer la estabilidad del sistema, lo que lo hace ideal para actividades críticas. El creciente reconocimiento del mercado industrial y la simplicidad de implementación también han consolidado su posición dominante.
Características Clave de PROFINET
El estándar PROFINET se basa en Ethernet (IEEE 802.3), lo que le permite ser compatible con protocolos como TCP-UDP/IP, SNMP y LLDP. Esto facilita la coexistencia de múltiples protocolos en un único sistema. Sus características clave incluyen:
- Alta Velocidad de Comunicación: Proporciona velocidades de comunicación de hasta 100 Mbps, permitiendo la ejecución simultánea de múltiples tareas.
- Protocolos Flexibles: Admite protocolos flexibles para compartir información sin conflictos.
- Arquitectura Escalable: Permite la adición de dispositivos según sea necesario y facilita la gestión del sistema mediante estructuras jerárquicas complejas.
- Capacidades Autodescriptivas e Interoperables: Simplifican el diseño y la configuración de redes.
- Seguridad Integrada: Protege los datos confidenciales contra accesos no autorizados.
- Monitorización en Tiempo Real y Diagnóstico Avanzado: Incluye monitorización en tiempo real, diagnóstico remoto y análisis predictivo de fallas para optimizar la eficiencia operacional y abordar problemas antes de que causen daños significativos.
- Detección Automática: Permite identificar dispositivos conectados a la red sin configuración manual, facilitando el mantenimiento predictivo y correctivo.
- Supervisión Remota Avanzada: Permite el seguimiento en tiempo real del rendimiento del sistema mediante la recopilación continua de datos.
- Interoperabilidad: Se logra a través de un exhaustivo proceso de certificación de componentes en laboratorios de prueba certificados.
PROFINET y el Mundo del Fieldbus
PROFINET se enmarca dentro de las tecnologías Fieldbus, que agrupan los sistemas de comunicación industrial para la interconexión de dispositivos y sistemas de automatiza## Desentrañando las Debilidades de PROFINET: Una Guía Profunda para la Optimización de Redes Industriales
En el dinámico mundo de la automatización industrial, la comunicación fluida y fiable es el pilar sobre el que se asientan los sistemas de producción eficientes. PROFINET, como estándar de red líder a nivel mundial, ha demostrado ser una solución robusta e innovadora para interconectar dispositivos industriales, motores y sensores, garantizando un rendimiento óptimo y mejorando la rentabilidad de los equipos productivos. Su diseño, basado en Ethernet y optimizado para la industria, ofrece características clave como la detección automática, la supervisión remota avanzada y una interoperabilidad sin precedentes entre fabricantes. Sin embargo, como cualquier tecnología, PROFINET no está exenta de desafíos y, al igual que en la vida, conocer sus debilidades es crucial para maximizar su potencial y prevenir problemas.
El Fundamento de PROFINET: Más Allá de la Conexión Básica

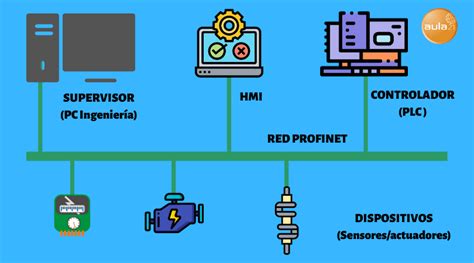

PROFINET (PROcess FIeld NETwork) es un protocolo de comunicación diseñado específicamente para la automatización de procesos industriales. Desarrollado por PROFIBUS & PROFINET International (PI), su objetivo principal es conectar de manera eficiente una vasta cantidad de dispositivos industriales, desde sensores y actuadores hasta complejos sistemas de control. La independencia del fabricante es una de sus características más destacadas, permitiendo que equipos de distintas marcas colaboren sin fricciones dentro de una misma red.
La arquitectura de PROFINET se fundamenta en la utilización de protocolos estándar de Ethernet, como el Protocolo de Internet (IP), el Protocolo de datagramas de usuario (UDP) y la Llamada a procedimiento remoto (RPC). Si bien estos protocolos añaden una cierta sobrecarga en términos de datos y procesamiento, PROFINET los emplea estratégicamente solo cuando son absolutamente necesarios, optimizando así la transmisión de información. La red se apoya en las capas uno y dos del modelo OSI para la transmisión de datos en tiempo real, mientras que el canal NRT (Non-Real Time) se reserva para comunicaciones menos sensibles al tiempo, como la configuración de dispositivos o la obtención de datos de diagnóstico.
La analogía con la comunicación humana es útil para comprender su funcionamiento: así como en el trabajo utilizamos diferentes canales para comunicarnos con compañeros según la urgencia y el tipo de información, PROFINET emplea diversos mecanismos para la transmisión de datos, adaptándose a la criticidad y volumen de la información transmitida.
Características Clave que Definen la Robustez de PROFINET
El estándar PROFINET se distingue por una serie de características que lo consolidan como una solución de vanguardia en la automatización industrial:
- Alta Velocidad de Comunicación: Con velocidades a partir de 100 Mbps, PROFINET permite la ejecución simultánea de múltiples tareas, agilizando los procesos y aumentando la capacidad de respuesta del sistema.
- Protocolos Flexibles: La capacidad de admitir protocolos flexibles facilita la compartición de información entre dispositivos sin generar conflictos, optimizando el flujo de datos.
- Arquitectura Escalable: PROFINET permite la adición sencilla de nuevos dispositivos a medida que las necesidades del sistema evolucionan, garantizando una infraestructura adaptable y en constante crecimiento. Su estructura jerárquica compleja simplifica la gestión del sistema, y sus capacidades autodescriptivas e interoperables agilizan el diseño y la configuración de redes.
- Compatibilidad con Ethernet: Al estar basado en Ethernet (IEEE 802.3), PROFINET es compatible con otros protocolos como TCP-UDP/IP, SNMP y LLDP, permitiendo la coexistencia de múltiples protocolos en un único sistema sin complicaciones adicionales.
- Seguridad Integrada: La red PROFINET incorpora funciones de seguridad para proteger los datos confidenciales contra accesos no autorizados y ataques maliciosos.
- Funciones Avanzadas de Diagnóstico: La monitorización en tiempo real, el diagnóstico remoto y el análisis predictivo de fallos son herramientas cruciales que permiten a los operadores abordar problemas de manera proactiva, minimizando el impacto en la producción y los activos.
Detección Automática y Supervisión Remota
La detección automática de dispositivos conectados simplifica enormemente la configuración y el mantenimiento de la red, eliminando la necesidad de ajustes manuales. Esta característica es fundamental para el mantenimiento predictivo y correctivo del software asociado al sistema.
La supervisión remota avanzada permite un seguimiento en tiempo real del rendimiento global del sistema. La recopilación continua de datos desde los dispositivos conectados ayuda a identificar tendencias y puntos débiles antes de que se produzcan fallos mayores, garantizando así la continuidad operativa.
Interoperabilidad y la Certificación como Base
La interoperabilidad entre plataformas de diferentes fabricantes se logra a través de un riguroso proceso de certificación de todos los componentes PROFINET en laboratorios de prueba acreditados. Este exhaustivo proceso asegura que todos los requerimientos se cumplan, facilitando la adopción de la tecnología independientemente de la plataforma del dispositivo.
¿Por Qué PROFINET es el Estándar de la Industria?
PROFINET se ha consolidado como el estándar de comunicación en la automatización de procesos industriales gracias a sus ventajas en términos de eficiencia, fiabilidad y seguridad. Su alto nivel de eficiencia se debe a sus bajos requerimientos de ancho de banda y su baja latencia. La arquitectura profesional de PROFINET permite a los usuarios implementar soluciones efectivas de manera rápida para sus necesidades específicas.
La fiabilidad y seguridad son pilares fundamentales, especialmente al trabajar con equipos críticos en entornos industriales. Su arquitectura de red abierta otorga al usuario un control total sobre los dispositivos conectados, previniendo fallos durante el proceso de trabajo. Mecanismos como la autenticación y el cifrado refuerzan aún más la seguridad del sistema.
Comparado con otras soluciones del mercado, PROFINET destaca por su capacidad para satisfacer exigencias de alta velocidad, complejidad de procesos y eficiencia energética sin comprometer la estabilidad del sistema. Esto lo convierte en un estándar ideal para actividades críticas donde una mínima falla puede tener consecuencias graves para las personas, el medio ambiente o las instalaciones industriales. El creciente reconocimiento por parte del mercado industrial ha cimentado su posición como solución dominante.
Fieldbus: El Origen y la Evolución Hacia PROFINET

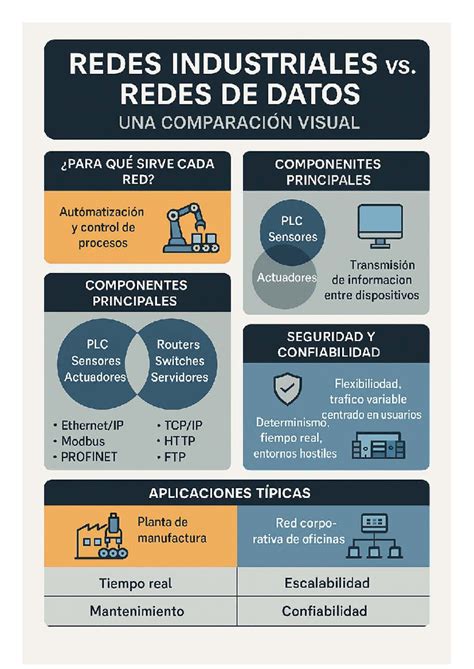

El término Fieldbus engloba las tecnologías de comunicación industrial utilizadas para interconectar diversos dispositivos y sistemas de automatización. Estas tecnologías emplean un bus físico donde los dispositivos se comunican mediante señales digitales, buscando maximizar la eficiencia energética y minimizar los requerimientos de cableado. La implementación de Fieldbus resulta en un ahorro significativo en costes de instalación eléctrica y una mejora en el rendimiento del sistema.
La principal ventaja de Fieldbus es la flexibilidad y disponibilidad para configurar redes industriales sin necesidad de realizar modificaciones profundas en sus componentes, reduciendo considerablemente el tiempo para cambios o actualizaciones.
PROFINET, como una de las tecnologías Fieldbus más utilizadas, se dirige principalmente a aplicaciones industriales. Permite la transmisión simultánea de datos binarios, analógicos y digitales mediante paquetes Ethernet.
PROFINET para Comunicaciones Determinísticas: El Secreto de su Fiabilidad
PROFINET es una red industrial diseñada para garantizar comunicaciones determinísticas. Su rendimiento excepcional se logra mediante el uso de protocolos basados en Ethernet con canales de comunicación de alta eficiencia, lo que se traduce en transferencias rápidas y tiempos de reacción cortos, cruciales para aplicaciones que demandan un gran intercambio de información entre nodos. El retardo entre la entrada (sensor) y la salida (actuador) es predecible en todo momento, manteniendo el sistema bajo un control estricto.
Además, PROFINET ofrece tiempos de ciclo de trabajo inferiores a los de tecnologías basadas en buses serie, lo que resulta en un mejor rendimiento general. El bajo consumo energético y la alta fiabilidad son también ventajas significativas. PROFINET soporta múltiples topologías (bus lineal, estrella lineal, anillo) y escalonamiento en profundidad (cascada) para la conexión con sitios remotos.
Escalabilidad en Tiempo Real: Adaptándose a la Demanda
PROFINET es una red industrial escalable en tiempo real, proporcionando a los fabricantes de automatización flexibilidad y fiabilidad en la transmisión de datos. Esto se consigue mediante el uso de múltiples protocolos que permiten la comunicación bidireccional entre dispositivos. La escalabilidad en tiempo real se traduce en mayor productividad, menor coste y menores riesgos.
Su arquitectura modular permite un acceso fácil a todas las funciones sin interferir con el rendimiento de otros dispositivos. Esta modularidad también facilita la adición de nuevos dispositivos y módulos, así como la actualización dinámica de la configuración existente. La compatibilidad con la tecnología Ethernet y el acceso remoto ininterrumpido son otras ventajas clave.
La facilidad de implementación es otro punto fuerte. PROFINET utiliza protocolos estándar que reducen drásticamente el coste de formación del personal y el tiempo requerido para la instalación y puesta en marcha. Ofrece compatibilidad con PLCs existentes y otros dispositivos industriales, permitiendo la integración de sistemas sin necesidad de reemplazos completos.
Switches Gestionados y No Gestionados en PROFINET: Una Elección Crítica
Los switches son dispositivos esenciales para la comunicación, el mantenimiento y el control en un sistema PROFINET. Permiten una conexión directa y sencilla a la red.
- Switches Gestionados: Ofrecen capacidades avanzadas como diagnósticos detallados, monitorización en tiempo real de la red y seguridad mejorada. Maximizan la eficiencia de la comunicación a través de mecanismos de control de calidad y pueden configurarse para adaptarse a diversas necesidades del sistema.
- Switches No Gestionados: Proporcionan un nivel básico de funcionalidad y no son configurables.
La diferencia principal radica en la capacidad de configuración y control. Si bien los switches no gestionados pueden parecer una opción más económica, la recomendación general para una red PROFINET es utilizar switches de tipo gestionado. Sus funciones adicionales proporcionan una ayuda invaluable en la gestión y diagnóstico de la red, garantizando la mejor performance posible.
Los switches diseñados para PROFINET requieren una certificación por parte de laboratorios de prueba acreditados, al igual que otros componentes de la red. Están disponibles en diversos formatos (compactos, modulares, para montaje en riel DIN) y ofrecen características avanzadas como programación simplificada, alta disponibilidad, detección automática de dispositivos, monitorización del ancho de banda, verificación FIFO basada en prioridades y tecnología dinámica QoS. También incluyen funcionalidades como filtrado MAC/VLAN para mejorar la confidencialidad y la integración con servicios web para facilitar el acceso remoto.
Cableado en Red PROFINET: La Base de una Comunicación Sólida
El cableado en una red PROFINET es fundamental para conectar dispositivos industriales como PLCs, sensores y actuadores, permitiendo un intercambio eficiente de información. Se realiza mediante el uso de cables Ethernet robustos y resistentes a factores ambientales.

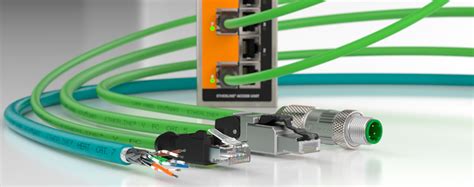

Cables de Cobre Adecuados: Protección y Rendimiento
Los cables recomendados para PROFINET son cables trenzados y apantallados. Estos ofrecen una mayor protección contra la interferencia electromagnética (EMI), omnipresente en entornos industriales. Se recomiendan cables CAT5 (según EIA/TIA 568) o class D (según ISO/IEC 11801) o superiores. Es importante destacar que para la conexión de dispositivos PROFINET, solo se requieren 4 hilos (2 pares).
Cables de Fibra Óptica: Para Distancias Mayores y Entornos Hostiles
Aunque no se detalla en la información proporcionada, la fibra óptica es también un medio de transmisión válido y recomendado para PROFINET, especialmente en entornos con altos niveles de interferencia electromagnética o para cubrir distancias mayores.
Los 10 Errores Más Comunes en Instalaciones PROFINET: Evitando Fallos Costosos
La adopción de PROFINET, si bien ventajosa, requiere conocimiento específico y buenas prácticas para evitar errores comunes que pueden derivar en fallos de red y paradas de planta. A continuación, se detallan algunos de los errores más frecuentes, basados en la experiencia de expertos:
ERROR 1: Falta de Repuestos y Backups de Configuraciones
No contar con un stock adecuado de componentes esenciales (equipos, cables) es un error básico. A diferencia de tecnologías más plug-and-play, muchos elementos de PROFINET requieren una configuración específica. Es crucial no solo tener repuestos físicos, sino también resguardar las configuraciones de los equipos. Las arquitecturas robustas, con topologías de alta disponibilidad y redes redundantes, junto con alertas de caída de elementos, son esenciales para mitigar este riesgo.

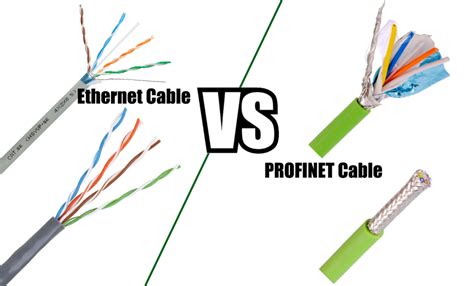

ERROR 2: No Utilizar Cableado Oficial y Certificado
Intentar ahorrar costes utilizando cables Ethernet "normales" en lugar de cableado estándar PROFINET es un error a corto plazo que resulta mucho más caro a largo plazo. Los cables PROFINET garantizan la transmisión de señales con la correcta impedancia, protegen contra interferencias electromagnéticas y suelen ser más flexibles, alargando su vida útil, especialmente en aplicaciones móviles.
ERROR 3: Instalar Cables PROFINET Junto a Cables de Potencia
Aunque los cables PROFINET vengan con protección EMI, no deben instalarse junto a posibles fuentes de campos magnéticos, como los cables de alimentación o potencia. La norma establece distancias de separación específicas (20 cm, que pueden reducirse con encapsulamientos adecuados), pero esta regla no siempre se respeta, especialmente en tramos de cableado no canalizados.
ERROR 4: Utilizar Switches No Gestionados
Optar por switches "unmanaged" (no gestionados) en lugar de switches gestionados es un error crítico. Los switches gestionados no solo envían señales al puerto correcto, sino que permiten construir topologías de alta disponibilidad, redes redundantes y monitorizar el estado de las comunicaciones. Con switches no gestionados, se pierde la capacidad de configurar puertos, priorizar canales, duplicar datos para redundancia, configurar seguridad o utilizar SNMP. En caso de fallo de un dispositivo, un switch no gestionado no avisará ni permitirá identificar el puerto afectado.
ERROR 8: Mezclar la Red PROFINET con Redes Ethernet Industriales Generales
Este es uno de los fallos más comunes. Aunque PROFINET se basa en Ethernet, no se deben mezclar comunicaciones "generalistas" u otros protocolos (MQTT, Modbus, OPC UA) en la misma red PROFINET. Una red PROFINET tiene compromisos de calidad y tiempos de entrega específicos para la producción. Cargarla con otros mensajes puede provocar colisiones, pérdidas de mensajes o incumplimiento de prioridades. La red PROFINET y la red para otros mensajes deben estar separadas.
ERROR 9: Ignorar la Guía de Puesta en Marcha de PI PROFINET (PI PROFINET Commissioning Guideline)
Existe una extensa documentación de referencia sobre el diseño, instalación y gestión de redes PROFINET. La PI PROFINET Commissioning Guideline es el documento fundamental para resolver dudas, organizar la red con la topología más apropiada, planificar y medir cargas de tráfico, elegir e instalar correctamente cables y conectores, asignar direcciones IP y configurar equipos en tiempo real según sus archivos GSDML.
ERROR 10: Falta de Formación o Training Específico
Si bien la guía de puesta en marcha es valiosa, no explica en detalle las especificaciones de PROFINET, como las diferencias entre los distintos estándares o cuándo utilizarlos. Además, la lectura de documentos puede ser tediosa y no garantiza la comprensión práctica. Recibir formación específica es altamente recomendable para los departamentos de ingeniería y mantenimiento, permitiendo montar redes más robustas, con mejor rendimiento y resolver problemas de manera más rápida y eficiente.
Capas de Comunicación y Protocolos en PROFINET: Una Visión Detallada
El modelo de referencia ISO/OSI, con sus siete capas, se colapsa en cuatro en el mundo de Ethernet y PROFINET. PROFINET utiliza estas cuatro capas, pero no simultáneamente:
- Capa 2 (Enlace de Datos): Se encarga de la conexión física del cable al dispositivo.
- Capa 3 (Red): Se utiliza cuando los mensajes son más largos que un telegrama Ethernet estándar, desensamblándolos al salir y reensamblándolos al entrar.
- Capa 4 (Transporte): Crea una conexión entre dos dispositivos.
A diferencia de PROFIBUS, que utiliza las capas 1, 2 y 7, PROFINET emplea las cuatro capas. Los telegramas PROFINET en tiempo real (PROFINET RT) utilizan el EtherType 0x8892 para dirigirse directamente a la aplicación PROFINET desde la capa 2. PROFINET también usa comunicaciones TCP/IP, pero solo para tareas no críticas como la configuración y los datos de diagnóstico.
PROFINET incorpora funcionalidades adicionales como perfiles (ProfiSafe, ProfiEnergy) mediante una interpretación específica de los datos transmitidos en el nivel 7 (aplicación). ProfiSafe maneja datos de seguridad, mientras que ProfiEnergy se enfoca en el ahorro y control energético.
Protocolos Específicos de PROFINET
Dentro del contexto PROFINET, existen varios protocolos definidos:
- PROFINET/DCP (Discovery and basic Configuration Protocol): Basado en la capa de enlace, se utiliza para configurar nombres de dispositivos y direcciones IP.
- PROFINET/MRP (Media Redundancy Protocol): Utilizado para la redundancia de medios en topologías de anillo, permitiendo la reestructuración de la red en caso de fallo.
Diagnóstico y Solución de Problemas en PROFINET: Herramientas y Estrategias
La información de diagnóstico es una de las grandes ventajas de PROFINET y otros protocolos Ethernet industriales. Las alarmas, las pantallas HMI, las herramientas especializadas y los protocolos de TI estándar juegan un papel crucial para evitar tiempos de inactividad y facilitar la solución de problemas.
Alarmas y Diagnóstico de Variables
Los protocolos PROFIBUS y PROFINET definen y soportan alarmas, que pueden generarse desde el proceso o el hardware. Además, transmiten información de diagnóstico sobre las variables comunicadas. Una "bandera" acompaña a las variables de un instrumento de proceso, indicando si el valor es fiable o sospechoso.
Gestión de Activos y Red
Los protocolos también notifican y transmiten información sobre la gestión de activos, permitiendo a los proveedores incorporar funcionalidades como la predicción de fallos o mensajes detallados para técnicos de mantenimiento. La información sobre la red en sí también está disponible.
Herramientas de Configuración y Monitorización
Las herramientas de configuración de red del controlador actúan como una primera línea de diagnóstico. Para PROFINET, se pueden utilizar tanto herramientas de monitorización ad hoc como herramientas permanentemente conectadas a la red. Adicionalmente, PROFINET permite el uso de protocolos estándar de TI como el Protocolo de Transferencia de Hipertexto (HTTP), el Protocolo Simple de Administración de Red (SNMP) y el Protocolo de Detección de Capas de Enlace (LLDP).
- SNMP: Proporciona acceso a los bloques de información de administración estándar (MIB) en switches Ethernet, conteniendo datos útiles para la resolución de problemas, como el número de reintentos en un puerto.
- LLDP: Su compatibilidad es obligatoria en PROFINET y permite a los dispositivos identificar qué otros dispositivos están conectados a sus puertos.
Redundancia y Recuperación de Fallos
Para evitar tiempos de inactividad, es fundamental elegir redes, dispositivos y controladores redundantes. PROFIBUS y PROFINET utilizan múltiples medios para prevenir y recuperarse de tiempos de inactividad.
Reemplazo de Dispositivos: Simplicidad y Eficiencia
PROFINET ofrece la funcionalidad de "reemplazo de dispositivo simple" (Simple Device Replacement). Esto permite reemplazar un dispositivo sin necesidad de reconfigurar direcciones o utilizar un ordenador. Simplemente se sustituye el dispositivo, y el controlador lo localiza y activa automáticamente.
PROFINET vs. PROFIBUS: La Evolución Hacia el Futuro
Si bien PROFIBUS sigue siendo un estándar robusto con más de 50 millones de nodos instalados, PROFINET se está convirtiendo en el bus de campo elegido en diversas industrias. A medio plazo, se espera que supere a PROFIBUS debido a la popularización de las redes Ethernet.
PROFINET ofrece más espacio para direcciones, velocidades más rápidas y es a prueba de futuro al aprovechar las ventajas de Ethernet. Además, añade capacidades de diagnóstico adicionales respecto a PROFIBUS DP, donde la primera línea de diagnóstico es el estado de alarma.
Para PROFIBUS DP, las alarmas son la principal herramienta de diagnóstico. En PROFINET, además de las alarmas, la comprobación de la red es un buen punto de partida para la solución de problemas. Los analizadores de bus y protocolo están disponibles para ambas tecnologías.
Los instrumentos PROFIBUS PA llevan un byte de estado con la variable de proceso en cada ciclo, proporcionando información sobre la "usabilidad" del valor. PROFINET utiliza el mismo esquema de alarmas que PROFIBUS, pero añade protocolos de TI como HTTP, SNMP y LLDP.
Perfiles y la Flexibilidad de PROFINET
Los dispositivos PROFIBUS PA utilizan perfiles de aplicación. Los perfiles genéricos disponibles para descarga desde PI permiten sustituir un dispositivo por uno de otro fabricante. PROFINET, si bien comparte el esquema de alarmas con PROFIBUS, se beneficia enormemente de la integración de protocolos de TI estándar, lo que le confiere una mayor flexibilidad y capacidad de gestión.
En resumen, aunque PROFINET comparte similitudes fundamentales con su predecesor PROFIBUS, su base en Ethernet y la integración de protocolos de TI le otorgan una ventaja significativa en términos de rendimiento, diagnóstico y preparación para el futuro de la automatización industrial. Comprender sus características y, crucialmente, sus debilidades potenciales, es el camino hacia una implementación y gestión exitosas de esta poderosa tecnología.
