Antenas de Alto Alcance para Modems Neutros: Maximizando la Conexión Inalámbrica

La elección de una antena adecuada es fundamental para establecer un enlace inalámbrico confiable, ya sea para redes WiFi, LTE o GSM. El alcance efectivo de una conexión no se limita a la potencia intrínseca del dispositivo, sino que está intrínsecamente ligado al tipo de antena utilizada, su ganancia, el patrón de radiación que emite y el entorno físico en el que se implementa. Esta guía explora el funcionamiento de las antenas, desglosa el concepto de ganancia en dBi, establece expectativas realistas para entornos interiores y exteriores, y ofrece criterios para seleccionar la antena óptima para diversas aplicaciones.

Alcance y Patrones de Radiación de Antenas WiFi, LTE y GSM

Las ondas de radio encuentran dificultades significativas al intentar atravesar obstáculos físicos. Las antenas de alta ganancia se caracterizan por presentar un patrón de radiación más plano. En este contexto, una antena de mayor tamaño contribuirá a incrementar el alcance, pero su efectividad se verá mermada si la topografía del área de cobertura presenta desniveles o múltiples niveles. Las antenas de alta potencia son ideales para dirigir una señal a largas distancias a través de un punto muy específico y enfocado. A medida que la ganancia de la antena aumenta, el patrón de radiación de la señal tiende a aplanarse. Por otro lado, las antenas de baja potencia son capaces de emitir sus señales abarcando elevaciones altas y bajas dentro de un área local, típicamente en un rango de 30 a 60 metros.

La ganancia de una antena no solo potencia la fuerza de transmisión, sino que también mejora la sensibilidad del receptor. Esto se traduce en la capacidad de enviar la señal a distancias mayores y, de manera crucial, de recibir señales más débiles dentro del área de cobertura establecida. La ganancia de la antena se cuantifica en dBi, un indicador de la mejora en la fuerza de la señal.

Calculando la Ganancia al Agregar una Antena

Para comprender el impacto de la ganancia, se pueden aplicar ciertas reglas empíricas:

• "La regla de los 3 dB": Cada incremento de 3 dB en el nivel de señal se traduce en una duplicación de la potencia. Inversamente, cada disminución de 3 dB reduce la potencia a la mitad.
• "La regla de los 10 dB": Por cada aumento de 10 dB, la potencia se multiplica por diez. De manera análoga, una disminución de 10 dB reduce la potencia a una décima parte.

Es importante considerar la pérdida de señal inherente a los cables utilizados para conectar la antena al dispositivo. Si se emplea un cable, se debe tener en cuenta la atenuación que este introduce en la señal.

Las antenas, en general, ofrecen una cobertura amplia a expensas del alcance máximo. A mayor alcance, menor será el ancho de cobertura del haz de señal. Las antenas omnidireccionales, que irradian la señal en todas las direcciones dentro de un plano horizontal, raramente superan los 12 dBi de ganancia. En contraste, las antenas direccionales pueden alcanzar ganancias superiores a los 30 dBi. Una regla general establece que a mayor ganancia, más estrecho será el haz de cobertura. El "ancho del haz a media potencia" define el área de cobertura de la antena, medido en los puntos donde la radiación de la antena disminuye a la mitad de su valor pico.

En esencia, una antena no genera energía, sino que la redistribuye. Al aumentar la ganancia, la energía se concentra en un área más delimitada, lo que posibilita un mayor alcance horizontal pero a costa de una cobertura vertical reducida. Por esta razón, una antena de alta ganancia no siempre es la solución óptima para entornos interiores o edificios con múltiples niveles.

El diagrama inferior ilustra el área de visión aproximada del alcance de una antena en condiciones ideales, sin obstáculos (entornos exteriores), para un dispositivo con una potencia inalámbrica estándar de 100 mW y antenas con diferentes niveles de ganancia en ambos extremos.

Ganancia de la Antena y Alcance Inalámbrico

La siguiente tabla ofrece una guía de referencia, pero es crucial recordar que las condiciones del sitio pueden variar significativamente. Se asume la ausencia de obstáculos como árboles, construcciones o colinas entre los puntos de transmisión y recepción. La presencia de estas obstrucciones puede reducir drásticamente el alcance. Por ejemplo, en un edificio con muros de concreto, el alcance puede disminuir entre 30 y 50 metros.

Los materiales como el metal reflejan las señales de radio. Las construcciones modernas a menudo incorporan aluminio en los soportes de los muros por razones de seguridad contra incendios. De manera similar, el vidrio moderno puede contener componentes metálicos.

Considerando esto, los dispositivos WiFi bajo el estándar 802.11g pueden, en teoría, cubrir una casa de manera razonable, pero esto no está garantizado. Si la antena WiFi se ubica justo detrás de la carcasa de una computadora, la señal deberá atravesar un muro y dos láminas de acero.

Para la cobertura en interiores, se recomienda el uso de antenas de bajo poder (aproximadamente 2 dBi) y la implementación de múltiples repetidores inalámbricos distribuidos a intervalos de unos 30 metros para asegurar una cobertura adecuada. Los ordenadores portátiles, por su parte, suelen tener una potencia de transmisión limitada, operando a distancias de hasta 30 metros. Por lo tanto, una antena de alta ganancia en un extremo no ofrecerá un rendimiento superior si el dispositivo móvil no puede mantener la señal más allá de su alcance intrínseco. Es fundamental asegurar que los repetidores no se encuentren a más de 30 metros entre sí para garantizar que los dispositivos portátiles siempre tengan acceso a al menos uno o dos repetidores.

Antenas: Cómo Elegir la Antena Correcta / Directorio Gráfico de Tipos de Antena

La selección de la antena adecuada implica considerar diversos factores, y la disponibilidad de subcategorías en las tiendas especializadas facilita esta tarea. Las antenas se clasifican principalmente según su patrón de radiación y el tipo de conector.

Antenas Direccionales

Las antenas direccionales maximizan la calidad del enlace al concentrar la fuerza de la señal en la dirección deseada, reduciendo así la interferencia de señales no deseadas. Ofrecen una calidad de enlace significativamente superior a los patrones omnidireccionales (360°). Son ideales cuando la señal se origina o se dirige a una ubicación específica y constante. Ayudan a mitigar la interferencia de trayectorias múltiples, común en entornos con superficies reflectantes.

• Antena Cliente: Se utiliza para conectarse a un punto de acceso específico (AP), dirigiendo la antena direccional hacia él.
• Antena de Punto de Acceso (AP): Si el AP emite la señal en una dirección particular, se emplea una antena direccional apuntándola hacia el cliente o clientes.

Antenas de Panel

Las antenas de panel son versátiles y se adaptan bien a dos escenarios: cuando el tráfico de la señal se mueve en varias direcciones (ida y vuelta) y cuando la estética es una consideración importante. Suelen montarse en paredes planas, integrándose discretamente en el entorno. Dirigen la señal hacia el frente de la antena, con un ancho de haz de aproximadamente 120 grados en el plano horizontal.

Antenas Yagi

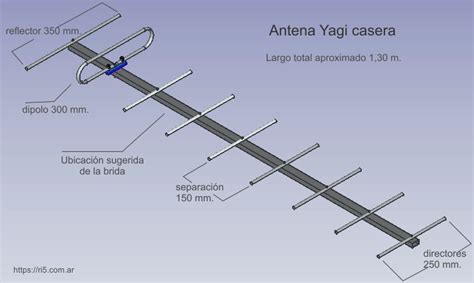

Las antenas Yagi son más direccionales que las de panel y se emplean para enlaces punto a punto o para extender el alcance de sistemas punto a multipunto. Proporcionan una intensidad de señal excelente y, en las circunstancias adecuadas, pueden transmitir y recibir señales a varios kilómetros. Aunque no tan potentes como las antenas de rejilla, ofrecen ventajas como un diseño más estético, facilidad de instalación, portabilidad y una mayor facilidad para localizar señales específicas debido a su menor precisión en comparación con las de rejilla. Están construidas para soportar condiciones climáticas adversas y uso externo.

Antenas de Rejilla (Parabólicas)

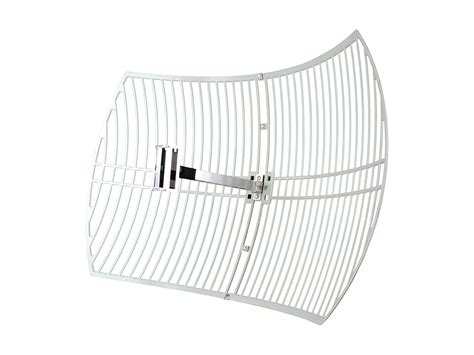

Las antenas de rejilla parabólica o de disco representan el tipo de antena con el mayor alcance. Concentran la energía en un punto focal muy específico, ideal para enlaces de larga distancia. A medida que aumenta la ganancia, el haz de señal se estrecha, requiriendo una alineación precisa. Son comúnmente utilizadas en sistemas punto a punto para comunicaciones a larga distancia.

Antenas Omnidireccionales (Dipolo)

El tamaño no siempre es el factor determinante. La elección óptima de una antena dipolo depende de las posiciones relativas del punto de acceso, los clientes y la distancia. Las antenas omnidireccionales pueden captar señales débiles de "interferencia" que podrían degradar el rendimiento. Para transmitir y recibir una señal en una dirección específica, se prefiere una antena direccional.

Los diferentes valores de ganancia para antenas omnidireccionales (dipolo) ofrecen distintas características:

• 2 dBi: Ideal para posicionamientos relativos en diferentes alturas, como en edificios de múltiples pisos.
• 5 dBi: Recomendable para enviar señales a través de varios niveles de un edificio.
• 7 dBi: Ofrece un equilibrio óptimo entre alcance y elevación.
• 9 dBi: La mejor opción para largas distancias cuando el punto de acceso y el cliente se encuentran a la misma elevación (plano horizontal).

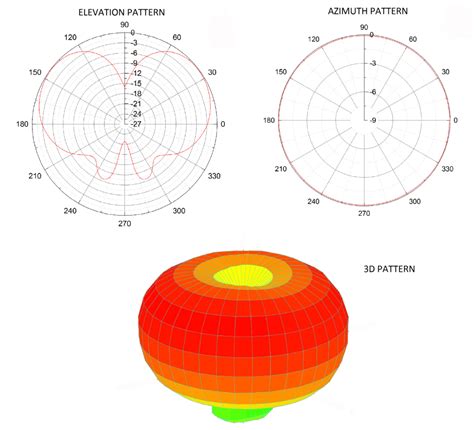

El extremo receptor debe estar dentro de la trayectoria del haz de la antena. El patrón de radiación de una antena omnidireccional puede visualizarse como una "rosquilla". A medida que aumenta la ganancia, esta "rosquilla" se aplana, volviéndose más delgada y ancha, lo que limita la cobertura en las direcciones vertical y horizontal extremas.

Una antena omnidireccional de ganancia mínima (2 dB) proporciona una señal robusta en todas las direcciones. Está diseñada para redes de malla de corto alcance, cubriendo todas las zonas dentro de su radio de acción. En interiores, para una cobertura equitativa en las habitaciones circundantes, una antena dipolo de 2 dBi suele ser una opción superior, ya que ofrece una cobertura similar en todas las direcciones.

El siguiente diagrama muestra el patrón de radiación de una antena dipolo omnidireccional de 2 dBi con polarización vertical. Este patrón es característico de los sistemas de repetidores inalámbricos y se utiliza en redes de malla de corto alcance.

La Polarización de la Antena Inalámbrica

La polarización de una antena inalámbrica se refiere a la orientación de la señal electromagnética emitida o recibida. Puede ser vertical, horizontal, circular o una combinación de estas. Los planos E (eléctrico) y H (magnético) son planos de referencia utilizados para describir la polarización lineal de una antena.

dBi, dB, dBm (mW): Definido y Explicado

• dBi (Decibel Isotropic): Representa la ganancia proporcional de una antena en comparación con una antena isotrópica hipotética, la cual distribuye la energía de manera uniforme en todas las direcciones. Se asume polarización lineal del campo electromagnético a menos que se especifique lo contrario.
• dBm (Decibel-milliwatts): Indica la potencia relativa a un milivatio (mW). En audio, se refiere a una carga de 600 ohmios, resultando en 0.775 voltios. En radiofrecuencia, se refiere a una carga de 50 ohmios, con un voltaje resultante de 0.224 voltios. Las especificaciones pueden mostrar voltaje y nivel de potencia, por ejemplo: 120 dBm = 0.224 microvoltios. El "dBm" se utiliza para comparar la potencia con los vatios. No existe una correlación directa entre vatios y dBi.
• dB (Decibel): El término "dB" por sí solo no es una referencia, sino un método de medida. Los decibelios siempre deben usarse en relación con un estándar. Por lo tanto, "dBm" se usa para comparar con vatios.

El aumento de la potencia en dBm de una antena resulta en un incremento multiplicador de la potencia efectiva. Añadir una antena puede multiplicar la potencia del dispositivo WiFi. La siguiente tabla ilustra el múltiplo de aumento en la potencia resultante de incrementos en dBm:

Errores Comunes al Elegir una Antena

Al seleccionar una antena, es crucial evitar ciertos errores comunes:

• Asumir que una mayor cantidad de dBi es siempre la mejor opción.
• Utilizar antenas de alta ganancia en entornos interiores.
• Ignorar las pérdidas de señal inherentes a los cables.
• Mezclar polarizaciones vertical y horizontal sin una razón técnica específica.
• Emplear una antena omnidireccional cuando se requiere una direccional, y viceversa.

Aplicaciones Modernas (LTE / IoT / 5G sub-6)

En el ámbito de las aplicaciones LTE, GSM e IoT, los principios fundamentales de ganancia y patrón de radiación de las antenas se mantienen, pero adquieren una relevancia aún mayor debido a factores como las distancias extendidas entre estaciones base, la sensibilidad de los enlaces de retorno y el uso frecuente en entornos industriales y rurales. La optimización de la señal en estas aplicaciones es crucial para garantizar la fiabilidad y el rendimiento.

La Importancia del Router Neutro y la Configuración Avanzada

Para aquellos que buscan optimizar su red doméstica más allá de las capacidades ofrecidas por el router proporcionado por el proveedor de servicios de internet (ISP), la adquisición de un router neutro de terceros se presenta como una alternativa viable. Estos routers se conectan directamente al router del ISP, el cual actúa principalmente como un módem o enlace entre la conexión de fibra y la red local. La gestión de la red WiFi recae entonces en el nuevo router.

Al elegir un router neutro, se deben considerar ciertos mínimos. Es recomendable que el router cuente con interfaz WiFi N en 2.4 GHz con una velocidad mínima de 300 Mbps y WiFi AC en 5 GHz de al menos 867 Mbps. Es fundamental verificar las velocidades máximas que el router es capaz de ofrecer para asegurar que sean compatibles con la velocidad de conexión contratada. Para una inversión a largo plazo, se aconseja optar por routers con soporte para WiFi 6 o, preferiblemente, WiFi 6E, el estándar más reciente.

Además de las especificaciones de velocidad, la interfaz de usuario del router es un factor importante. Una interfaz intuitiva pero que a la vez ofrezca acceso a configuraciones avanzadas (como seguridad de contraseñas, encendido/apagado programado del WiFi, cambio de canales de frecuencia, etc.) es deseable.

Tecnologías que Mejoran el Alcance y la Cobertura

Diversas tecnologías integradas en los routers modernos contribuyen a expandir el alcance y la cobertura de la señal WiFi:

• Dual Band (Doble Banda): La mayoría de los routers modernos ofrecen soporte para las bandas de frecuencia de 2.4 GHz y 5 GHz. La banda de 2.4 GHz tiene un alcance más amplio pero menor velocidad, ideal para dispositivos que no requieren altas velocidades. La banda de 5 GHz, aunque con un alcance más corto, ofrece velocidades de conexión significativamente más rápidas, adecuada para dispositivos como consolas de videojuegos o portátiles que demandan mayor rendimiento.
• WiFi 6 (802.11ax) y WiFi 6E: La última generación de estándares WiFi introduce mejoras notables en el rendimiento, especialmente en entornos con un gran número de dispositivos conectados. Tecnologías como Target Wake Time (TWT) y Basic Service Set (BSS) Coloring optimizan la eficiencia.
• MU-MIMO (Multiple-Input Multiple-Output): Permite que el router se comunique simultáneamente con múltiples dispositivos, mejorando la eficiencia y reduciendo la latencia.
• OFDMA (Orthogonal Frequency Division Multiple Access): Divide los recursos de frecuencia en subcanales más pequeños, asignándolos eficientemente a diferentes usuarios o dispositivos.
• Beamforming: Dirige la señal WiFi de manera inteligente hacia los dispositivos conectados, fortaleciendo la conexión y ampliando el alcance. Si bien muchos routers modernos tienen antenas integradas, los routers con antenas externas orientables y potentes pueden ofrecer una mayor flexibilidad y optimización de la cobertura.

Consideraciones Finales sobre la Elección de Antenas

La selección de una antena para un módem neutro, ya sea para WiFi, LTE o GSM, es un ejercicio de equilibrio entre el alcance deseado, la cobertura requerida y las características del entorno operativo. Una mayor ganancia en dBi permite extender el alcance de la señal, pero a menudo resulta en un haz de radiación más estrecho y una menor cobertura vertical. Por lo tanto, la premisa de que "más grande es siempre mejor" no se aplica universalmente. La ganancia en dBi es una medida de cuán eficientemente una antena concentra la energía de radio en una dirección específica en comparación con una antena isotrópica ideal. A medida que la ganancia se incrementa, el patrón de radiación se estrecha, lo que, si bien aumenta el alcance direccional, puede limitar la cobertura en otras direcciones.

Es crucial tener en cuenta que la eficacia de estas tecnologías puede variar considerablemente según el entorno, la presencia de obstáculos físicos, las interferencias electromagnéticas y las condiciones específicas de la red.
