La correcta orientación de las antenas Ubiquiti es un factor crucial para garantizar la máxima eficiencia y estabilidad en las conexiones de radioenlace. Si bien existen diversas herramientas y métodos para lograrlo, la combinación de Google Earth con aplicaciones específicas para smartphones ofrece una solución potente y accesible, especialmente para aquellos que se inician en el mundo de las redes inalámbricas. Este artículo explora en profundidad cómo utilizar estas herramientas, abordando desde los conceptos básicos hasta las consideraciones más avanzadas para una instalación exitosa.
La Importancia de la Precisión en la Orientación

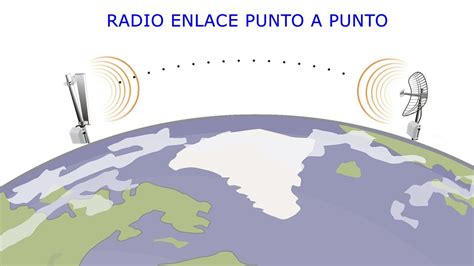

Un enlace de radiofrecuencia, como los que se establecen con equipos Ubiquiti, conecta dos ubicaciones distantes con alta velocidad y estabilidad. Sin embargo, la efectividad de esta conexión depende directamente de la precisión con la que se alinean las antenas. Una posición incorrecta o una desviación del ángulo deseado pueden resultar en una señal débil, incluso si el punto de acceso (AP) está operando correctamente. La razón fundamental radica en la naturaleza de las antenas direccionales, que enfocan su ganancia en direcciones específicas. Si esta dirección no coincide con la del receptor, la energía se disipa, afectando el rendimiento.
Como se menciona en la información proporcionada, los productos de punto de acceso para exteriores de Ubiquiti, con la excepción de algunos modelos específicos, están equipados con antenas direccionales integradas. Estas antenas funcionan de manera análoga a una linterna: concentran la luz en un haz estrecho para iluminar un área específica. El "ancho de haz" describe el ángulo aproximado de cobertura de este haz. Para obtener una buena señal, los clientes inalámbricos deben ubicarse dentro de este haz y, preferiblemente, mantenerse a la misma altura que el AP raíz, evitando desviaciones significativas del panel frontal del AP.
Herramientas y Métodos para la Orientación
La orientación de antenas no es un proceso que deba realizarse "a lo loco" o simplemente "hasta que se obtenga la mejor señal". Es fundamental tener una expectativa de la señal esperada antes de iniciar el alineamiento. Aquí es donde entran en juego herramientas como Google Earth y aplicaciones móviles especializadas.
Uso de Google Earth para la Planificación Preliminar
Google Earth es una herramienta invaluable para la planificación inicial de un enlace de radioenlace. Permite visualizar la topografía del terreno entre las dos ubicaciones deseadas, identificando posibles obstáculos y determinando las alturas óptimas para las antenas. El software Ubiquiti AirLink, por ejemplo, utiliza esta información para simular la viabilidad de un enlace.
Al utilizar AirLink, es crucial especificar con precisión la altura real de las antenas. Indicar una altura ficticia no proporcionará un cálculo realista de la viabilidad del enlace. La herramienta considera no solo la longitud del enlace, sino también la altura de las antenas y, fundamentalmente, la topografía del terreno, incluyendo las elevaciones. Esta simulación permite prever la señal esperada, lo que facilita enormemente la fase de alineamiento físico.
Otras herramientas alternativas para cálculos de enlaces incluyen RadioMobile, una herramienta gratuita (aunque no de código abierto) que permite cargar perfiles de antenas y realizar simulaciones de señal, aunque no proporciona datos de capacidad directamente.
Aplicaciones Móviles y la Brújula Magnética
Para la orientación precisa en el sitio, las aplicaciones móviles que utilizan la brújula magnética y el giroscopio del smartphone se han convertido en herramientas indispensables. Una de las funcionalidades más útiles es la capacidad de buscar satélites o puntos de acceso específicos.
Un usuario compartió su experiencia exitosa al utilizar una aplicación para instalar una antena de TV, ubicando el satélite Galaxy 3C. Sin embargo, advierte sobre una dificultad inicial: utilizar un celular sin brújula magnética hizo la tarea "misión imposible". Una vez que cambió a un iPhone, que sí posee esta funcionalidad, el proceso se simplificó considerablemente.
Recomendación clave: al utilizar estas aplicaciones, es fundamental colocar el celular en el tubo donde está instalado el LNB, apuntando hacia el LNB y no hacia el plato de la antena. Esta posición asegura que la aplicación esté midiendo la orientación correcta en relación con el equipo de recepción.
Sin embargo, es importante ser consciente de las posibles interferencias. Un usuario reportó que, al estar alineado, la vibración del celular activaba la alarma, pero el motor del dispositivo interfería con el magnetómetro, alterando el valor de la brújula. Al detener el motor, la alineación se corregía, creando un ciclo que impedía avanzar. Este comportamiento subraya la importancia de la calibración del smartphone y la conciencia de posibles fuentes de interferencia electromagnética.
Calibración del Smartphone: Un Paso Indispensable
El comportamiento errático de la brújula magnética en algunas aplicaciones puede indicar que el smartphone no ha sido calibrado correctamente. La calibración asegura que los sensores del dispositivo (magnetómetro y acelerómetro) funcionen de manera precisa. Si experimentas valores de brújula inconsistentes o saltos repentinos, es recomendable buscar la opción de calibración en la configuración de tu dispositivo o en la propia aplicación.
El Proceso de Instalación y Alineamiento Paso a Paso
La instalación y el alineamiento de un enlace punto a punto con equipos Ubiquiti implican una serie de pasos que deben seguirse metódosamente.
Configuración del Software: Antes de montar físicamente los equipos, es recomendable realizar la configuración inicial del software. Esto puede incluir la asignación de direcciones IP, la configuración de modos de operación (Bridge o Router) y la definición de nombres de red. Por ejemplo, al configurar un enlace LiteBeam, se accede a la interfaz a través de una dirección IP por defecto (ej. 192.168.1.20). Es crucial aplicar los cambios después de cada modificación.
Montaje Físico de las Antenas:
- Monte el AP/Antena principal lo suficientemente alto para evitar la zona de Fresnel (la distancia que debe estar libre a lo largo de la trayectoria del enlace para evitar reflejos). Registre el valor de altura.
- Coloque el dispositivo en posición estrictamente vertical y fíjelo firmemente. Un mástil perfectamente vertical es importante para que las polaridades cacen correctamente.
Alineamiento Grueso: Utilice herramientas de dirección (como la aplicación en el smartphone o la visualización en Google Earth) para ubicar el AP/Antena remota y luego gire el dispositivo cliente hacia esa dirección.
Alineamiento Fino y Optimización de la Señal:
- Monte el Cliente/Antena a la misma altura que el AP raíz para encontrar la señal y conéctelo al AP/Antena raíz.
- Una vez conectado, ajuste la dirección del Cliente/Antena hasta que el dispositivo alcance la mejor intensidad de señal. Alternativamente, observe los LEDs en el dispositivo hasta obtener la mejor intensidad de señal, un método más práctico si se ajusta el dispositivo Cliente solo.
- La labor de un tercer miembro del equipo, monitorizando los niveles de señal y dando indicaciones a los técnicos en torre, puede ser muy eficiente.
- Algunos equipos, como el AirFiber24/HD, disponen de un puerto auxiliar para conectar auriculares y usar un tono audible para ayudar en el alineamiento.
Consideraciones Adicionales:
- Canal de 20MHz: En la configuración inicial, es recomendable usar un canal de 20MHz. Esto minimiza la interferencia y proporciona +3dBm de señal adicional en comparación con canales de 40MHz.
- Movimientos Suaves: Cuanto más largo es el enlace, más suaves deben ser los movimientos de ajuste. Unos pocos milímetros en un extremo pueden traducirse en decenas de metros en el extremo opuesto.

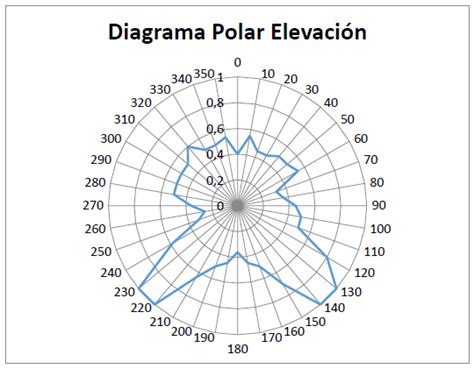

- Diagrama Polar: Comprender el "diagrama polar" de una antena, que representa su patrón de radiación, es fundamental. Es posible establecer un enlace no deseado entre lóbulos laterales de antenas, lo que desperdicia energía y reduce el rendimiento. El cálculo previo del enlace ayuda a evitar esta situación.
Superando Obstáculos y Consideraciones de Seguridad
La instalación de enlaces punto a punto puede presentar desafíos, como la interferencia de motores en dispositivos móviles o la necesidad de superar obstáculos físicos. La zona de Fresnel, como se mencionó, es un factor crítico a considerar. Si la zona de Fresnel no está libre, los reflejos de la señal pueden degradar el rendimiento del enlace.
Para aquellos que buscan simplificar el proceso o que requieren una solución profesional, existen servicios de instalación especializados. Empresas distribuidoras oficiales de marcas como Ubiquiti ofrecen no solo equipos, sino también servicios de instalación profesional de enlaces punto a punto.
Acceso Remoto y Seguridad:
Si necesitas gestionar tus equipos Ubiquiti de forma remota, es necesario abrir puertos específicos en tu router y redirigirlos a la IP del dispositivo deseado. Esto implica crear una nueva regla especificando el puerto externo, el puerto interno y la IP del dispositivo Ubiquiti. Sin embargo, es importante tener en cuenta que la apertura de puertos puede exponer tu red a riesgos de seguridad. Se recomienda contar con asesoría profesional para implementar estas configuraciones de manera segura.
Configuración de enlace Punto a Punto utilizando LiteBeam Gen2
Conclusión: La Clave está en la Planificación y la Precisión
La orientación de antenas Ubiquiti con herramientas como Google Earth y aplicaciones móviles es un proceso que combina la planificación estratégica con la ejecución precisa. La comprensión de los principios de las antenas direccionales, la correcta calibración de los dispositivos, y la aplicación metódica de los pasos de instalación y alineamiento son fundamentales para lograr enlaces de radiofrecuencia robustos y de alto rendimiento. Al superar los desafíos inherentes y prestar atención a los detalles, se puede asegurar una conectividad de clase mundial para tu negocio o proyecto.
