La Corriente Máxima Soportada por las Salidas del ESP8266: Una Guía Detallada

El microcontrolador ESP8266 se ha consolidado como una opción popular en el mundo de la electrónica, especialmente para proyectos de Internet de las Cosas (IoT), gracias a su conectividad Wi-Fi integrada y su bajo costo. Sin embargo, al igual que ocurre con cualquier componente electrónico, comprender sus limitaciones de hardware es crucial para un diseño exitoso y para evitar daños. Uno de los aspectos más debatidos y, a menudo, mal entendidos, es la corriente máxima que sus pines GPIO pueden proporcionar o absorber, así como la tolerancia de voltaje de estos pines. Este artículo profundiza en estos detalles, comparándolos con alternativas como Arduino y ofreciendo una guía clara para su uso.

Introducción al ESP8266 y sus Módulos

El ESP8266 es un System-on-Chip (SoC) desarrollado por Espressif Systems, una empresa china con sede en Shanghái. Diseñado desde sus inicios pensando en la conectividad a Internet de las Cosas (IoT), este chip permite conectarse a un punto de acceso de una red Wi-Fi, pudiendo funcionar como cliente o servidor. Además, tiene la capacidad de crear su propia red Wi-Fi, comportándose como un punto de acceso.

Normalmente, el ESP8266 viene integrado en un módulo, ya que el propio SoC no posee memoria Flash interna. La memoria donde se almacenan los programas, o "sketches", se incluye en el módulo pero fuera del chip principal, y ambos se comunican a través de SPI. Esto significa que existen módulos con distintas cantidades de memoria Flash, y que los pines GPIO utilizados para esta comunicación no estarán disponibles para otros usos.

El primer chip se hizo conocido en los mercados alrededor de agosto de 2014 con el módulo ESP-01, desarrollado por la empresa AI-Thinker. Este módulo estaba inicialmente pensado para funcionar como una interfaz Wi-Fi para placas Arduino. A partir de este módulo surgieron muchos otros, hasta que finalmente irrumpió en el mercado el ESP-12, que se ha convertido en uno de los más populares.

Alimentación y Voltajes del ESP8266

La alimentación del ESP8266 es a 3.3V. Es fundamental no exceder este voltaje, ya que alimentar el SoC con un voltaje superior a 3.6V lo destruirá. Si bien muchas placas de desarrollo, como el NodeMCU o las basadas en el ESP-12E, incluyen reguladores de voltaje que permiten alimentar la placa a 5V (por ejemplo, a través de USB), la electrónica interna del ESP8266 opera a 3.3V.

Tolerancia a 5V de los Pines GPIO

Ha existido un considerable debate y confusión respecto a si los pines GPIO del ESP8266 son tolerantes a 5V cuando funcionan como entradas digitales. El datasheet, que ha variado según las versiones, no siempre ha sido explícito al respecto, pero la interpretación general era que no lo eran. Sin embargo, declaraciones de Espressif y numerosos experimentos realizados por usuarios han permitido establecer que, en la actualidad, los pines GPIO del ESP8266 sí son tolerantes a 5V cuando funcionan como entrada digital. Esto significa que, con precaución, se pueden conectar sensores o señales de 5V a estos pines sin riesgo de dañarlos.

Es importante recalcar que esta tolerancia a 5V se aplica únicamente a las entradas digitales. Si se necesita leer un voltaje analógico que supere el rango del ADC, se requerirá un divisor de voltaje.

Corriente Máxima Soportada por los Pines GPIO

Aquí es donde radica una de las diferencias más significativas entre el ESP8266 y placas como Arduino. La corriente máxima que pueden proporcionar (suministrar) o absorber (sink) los pines digitales del ESP8266 es de 12mA. En comparación, la mayoría de los modelos de Arduino pueden suministrar entre 20mA y 40mA por pin.

Esta limitación de 12mA es crucial a tener en cuenta. Si un proyecto requiere encender LEDs, controlar relés o interactuar con otros componentes que demanden una corriente superior, será necesario utilizar transistores o circuitos de acoplamiento para amplificar la corriente y evitar sobrecargar los pines del ESP8266. Intentar extraer más de 12mA de un pin GPIO puede llevar a un comportamiento errático, reinicios inesperados o, en el peor de los casos, a la degradación o destrucción del chip.

El Conversor Analógico-Digital (ADC)

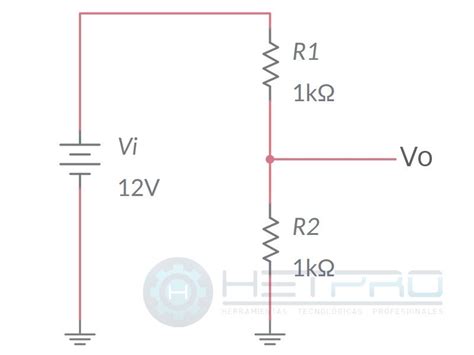

El ESP8266 cuenta con un conversor analógico-digital (ADC) de 10 bits de resolución. El ADC tiene su propio pin dedicado, independiente de los pines GPIO generales. Sin embargo, el rango de voltaje máximo que este ADC puede registrar es de 0V a 1V. Suministrar un voltaje superior a 1V al pin del ADC lo dañará.

Afortunadamente, muchas placas de desarrollo populares basadas en el ESP8266, como el NodeMCU, incorporan divisores de voltaje en sus circuitos. Estos divisores permiten ampliar el rango de medición del ADC hasta 0-3.3V, haciendo que el pin sea más versátil. No obstante, siempre es recomendable consultar la documentación específica de la placa de desarrollo que se esté utilizando para verificar el rango de medición real del ADC y si incluye o no estos divisores.

Pines de Control: CHIPEN y EXTRSTB

Dos pines de control importantes en el ESP8266 son:

• CHIPEN (Chip Enable): Este pin controla el encendido o apagado del SoC. El chip está encendido cuando este pin se encuentra en estado HIGH (3.3V). Si se pone a LOW (0V), el chip se apaga. A menudo, en módulos como el ESP-01, este pin se denomina CHPD (Chip Power Down).
• EXT_RSTB (External Reset Button): Este pin se utiliza para realizar un reinicio del ESP8266. El reset se activa cuando este pin se encuentra en estado LOW (0V). En estado HIGH (3.3V), el chip funciona normalmente.

Modos de Arranque (Boot Modes)

El ESP8266 dispone de tres modos de arranque principales, que se configuran mediante el estado de los pines GPIO0, GPIO2 y GPIO15 durante el encendido o reinicio del dispositivo:

1. UART Bootloader: Permite cargar un programa a la memoria Flash a través de la interfaz UART (Serial).
2. Boot Sketch: Ejecuta el último programa cargado en la memoria Flash. Este es el modo de funcionamiento normal.
3. SDIO: Un modo de arranque que utiliza la interfaz SDIO, generalmente no utilizado cuando se programa con el entorno de Arduino.

La configuración de los pines para cada modo es la siguiente:

(Nota: "xx" indica que el estado de estos pines no es crítico para este modo de arranque específico)

En la mayoría de las placas de desarrollo, existen sistemas (resistencias pull-up/pull-down internas o circuitos externos) que gestionan el estado de estos pines por nosotros, facilitando el proceso. Sin embargo, si se utiliza el ESP8266 o módulos como el ESP-12E de forma independiente, es crucial tener en cuenta las siguientes consideraciones:

• GPIO15: Está internamente "pulled down" (conectado a tierra a través de una resistencia). Por lo tanto, no se puede utilizar su resistencia Pull-Up interna, y para arrancar en modo normal, debe estar a 0V (LOW).
• GPIO0: Durante el funcionamiento normal (Boot Sketch), este pin debe estar a 3.3V (HIGH). Para entrar en modo bootloader (UART), debe estar a 0V (LOW).
• GPIO2: Este pin no debe estar a 0V (LOW) durante el arranque. Si se utiliza para cargar firmware, debe estar a 3.3V (HIGH).

Conectividad y Periféricos del ESP8266

El ESP8266 ofrece una variedad de interfaces de comunicación y periféricos, aunque su implementación a menudo difiere de la que encontramos en microcontroladores como los de Arduino.

Entradas y Salidas Digitales (GPIO)

El ESP8266 tiene un total de 17 pines GPIO (General Purpose Input/Output). Estos pines pueden configurarse como salidas, proporcionando tensiones de 0V (LOW) o 3.3V (HIGH), o como entradas, reconociendo tensiones de 0V o 3.3V.

Como se mencionó anteriormente, cuando actúan como salida, la corriente máxima que puede proporcionar o absorber cada GPIO es de 12mA. Como entrada, son tolerantes a 5V.

En cuanto a las resistencias internas de Pull-up/Pull-down:

• Los pines GPIO0 a GPIO15 tienen resistencias de Pull-Up internas configurables.
• El pin GPIO16 tiene una resistencia de Pull-Down interna configurable.

Sin embargo, no todos los 17 GPIO son fácilmente utilizables en todas las configuraciones. La cantidad de pines GPIO disponibles puede reducirse a 9 o 10, dependiendo de factores como el modo de operación del ESP8266, los protocolos de comunicación Wi-Fi que se estén utilizando, la calidad de la señal Wi-Fi y si se está enviando o recibiendo información a través de la red.

Salidas Analógicas (PWM)

A diferencia de Arduino, que cuenta con PWM (Modulación por Ancho de Pulso) por hardware en pines específicos, el ESP8266 emula el PWM por software. La ventaja de esto es que el PWM puede ser generado en todos los pines GPIO disponibles. La desventaja es que esto supone una carga de cálculo adicional para el procesador. La frecuencia PWM por defecto suele ser de 1kHz, pero puede ser modificada. El ESP8266 cuenta con 4 módulos PWM definidos.

Entradas Analógicas (ADC)

Ya hemos detallado las características del ADC del ESP8266: un convertidor de 10 bits con un rango de entrada nativo de 0-1V, que puede ser ampliado a 0-3.3V en muchas placas de desarrollo.

Comunicación Serial (UART)

El ESP8266 dispone de dos UARTs por hardware:

• UART0: Utiliza los pines GPIO1 (TX0) y GPIO3 (RX0). Estos pines son comúnmente utilizados para la programación y la comunicación serial básica. El UART0 también tiene acceso desde los pines RTS0 (GPIO15) y CTS0 (GPIO13).
• UART1: Utiliza los pines GPIO2 (TX1) y SD_D1 (GPIO8) para RX1. Sin embargo, el pin GPIO8 suele estar ocupado por la conexión a la memoria Flash, por lo que, en la práctica, el UART1 a menudo solo puede emplear el pin TX1 (solo para transmitir, no para recibir).

Bus I2C

El ESP8266 no tiene hardware dedicado para I2C, por lo que debe emularlo por software. Esto significa que el protocolo I2C puede ser implementado utilizando casi cualquier pin GPIO. Por defecto, las librerías de Arduino suelen usar GPIO4 (SDA) y GPIO5 (SCL). La velocidad máxima soportada para I2C por software es de aproximadamente 450kHz. Nuevamente, la emulación por software implica una carga adicional para el procesador.

Bus SPI

El ESP8266 cuenta con dos interfaces SPI por hardware. Sin embargo, una de estas interfaces SPI es utilizada internamente para la comunicación con la memoria Flash externa. La otra interfaz SPI está disponible para su uso y puede operar en modo maestro o esclavo. Los pines asociados a la interfaz SPI son:

• SPICLK (GPIO6)
• SPIQ/MISO (GPIO7)
• SPID/MOSI (GPIO8)
• SPIHD (GPIO9)
• SPIWP (GPIO10)
• SPICS1 (GPIO11)
• SPICS2 (GPIO15)

Es importante notar que algunos de estos pines pueden coincidir con los utilizados para la comunicación con la memoria Flash (SDIOCLK, SDIODATA0, etc.), por lo que su disponibilidad dependerá de la configuración del módulo.

Variantes de Módulos y Placas de Desarrollo

Desde la aparición del ESP8266, han surgido numerosas variantes de módulos y placas de desarrollo, cada una con sus propias características y facilidades de uso:

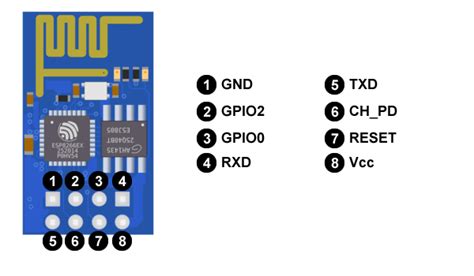

• ESP-01: Fue uno de los primeros módulos en popularizarse. Es muy básico, con un bajo costo y una cantidad limitada de pines GPIO disponibles (principalmente GPIO0, GPIO2, RXD y TXD). Su principal desventaja es que no incorpora un convertidor USB-Serial, lo que dificulta la programación y requiere hardware adicional o el uso de una placa Arduino como intermediaria.
• ESP-12 / ESP-12E / ESP-12F: Estos módulos son más completos que el ESP-01, ofreciendo un mayor número de pines GPIO accesibles y, en el caso del ESP-12E y ESP-12F, una disposición de pines más amigable para prototipado en placas de conexión (protoboards). El ESP-12E es uno de los módulos más utilizados por los "makers" debido a su reducido precio y la cantidad de funcionalidades que ofrece.

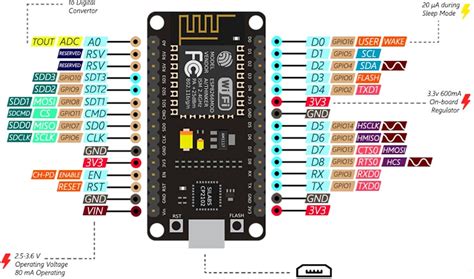

• NodeMCU: Esta es una placa de desarrollo de código abierto basada en el ESP8266 (comúnmente utilizando un módulo ESP-12E). Su principal ventaja es que viene con un adaptador USB-Seria integrado (generalmente un chip CH340 o CP2102) y un conector micro-USB para alimentación y programación directa desde un ordenador. Esto la convierte en una opción muy accesible para empezar a trabajar con el ESP8266 de forma autónoma, sin necesidad de hardware adicional. Incluye un regulador de 3.3V y un divisor de voltaje para el ADC, permitiendo mediciones de hasta 3.3V. El NodeMCU se ha convertido en el módulo preferido por muchos makers para prototipar, con un precio que ronda los 6€.

El ESP8285 es una evolución del ESP8266 que incorpora 1MB de memoria Flash integrada dentro del propio chip, permitiendo la creación de dispositivos IoT aún más pequeños.

Consideraciones Adicionales y Comparación con Arduino

La principal fortaleza del ESP8266 reside en su conectividad Wi-Fi integrada y su extremadamente bajo costo, lo que lo posiciona como una alternativa muy atractiva a soluciones como los shields Wi-Fi para Arduino o incluso a placas como el Arduino MKR1000. El chip ATSAMW25 de Atmel, fabricante de los microcontroladores para Arduino, es un competidor directo, pero el ESP8266 ofrece una diferencia abismal en precio.

Mientras que Arduino se destaca por su facilidad de uso, su robusta documentación y una comunidad muy activa, el ESP8266 brilla por su relación potencia/precio para aplicaciones conectadas. La necesidad de emular por software ciertas funciones (PWM, I2C) en el ESP8266 implica una mayor carga de procesamiento en comparación con las implementaciones por hardware de Arduino.

La gestión de energía es otro aspecto importante del ESP8266, diseñado para dispositivos de bajo consumo. Ofrece modos de funcionamiento como:

• Active mode: Pleno rendimiento.
• Sleep mode: Solo el RTC (Real Time Clock) está activo para mantener la sincronización, con la capacidad de despertar ante eventos. Mantiene datos de conexión para reconexiones rápidas. Consume entre 0.6 mA y 1 mA.
• Deep sleep: El RTC está encendido pero no operativo, requiriendo pasar por el modo dormido para despertar. En este estado, los datos no almacenados se pierden.

El ESP8266 soporta protocolos de red como IPv4, TCP, UDP, HTTP y FTP. Si bien no soporta HTTPS de forma nativa por hardware, puede hacerlo mediante software implementando TLS1.2 tanto en cliente como en servidor.

Conclusión

El ESP8266 es un componente increíblemente versátil y económico para proyectos de electrónica y IoT. Comprender sus limitaciones de hardware, especialmente la corriente máxima de 12mA por pin GPIO, la tolerancia de voltaje del ADC (1V nativo) y la necesidad de configurar correctamente los pines de arranque, es fundamental para evitar problemas y asegurar el correcto funcionamiento de los proyectos. Las placas de desarrollo como NodeMCU han democratizado aún más su uso, ofreciendo soluciones integradas y fáciles de programar. A pesar de las diferencias en la implementación de periféricos en comparación con Arduino, la potencia y el bajo costo del ESP8266 lo convierten en una opción ineludible en el panorama actual del desarrollo de dispositivos conectados.
