La interconexión de las redes de tecnología de la información (IT) y tecnología operacional (OT) se erige como uno de los pilares fundamentales de la industria moderna. La capacidad de transmitir información en tiempo real entre diferentes áreas de una operación, ya sea en una planta de producción, una sala de control o una oficina gerencial, responde a una necesidad imperante de cualquier empresa contemporánea. A pesar del auge y la presencia omnipresente de las redes inalámbricas, el cableado estructurado persiste como el sistema nervioso esencial que impulsa el movimiento de datos de un punto a otro. La continua evolución tecnológica, ejemplificada por la introducción del transceiver 10GBASE-T SFP+, el primer módulo RJ45 de cobre capaz de ofrecer comunicación a 10 Gb/s a través de cables de cobre Ethernet, subraya la necesidad crítica de mantenerse al día con los avances más recientes en el ámbito del cableado Ethernet. En este contexto, los instrumentos robustos y de alta calidad para la comprobación de cables y redes Ethernet industriales, como los ofrecidos por Fluke Networks, se vuelven indispensables. Ingenieros de control y electricistas pueden emplear estas herramientas para identificar de manera expedita interferencias o problemas potenciales.
La certificación de cableado de red se aplica primordialmente en los dominios de las telecomunicaciones y las tecnologías de la información. La comprobación y certificación del cableado de red son procesos de vital importancia para alcanzar un rendimiento óptimo y fiable de las infraestructuras de comunicación. Estos procedimientos permiten validar la integridad y la conformidad del cableado con estándares específicos, garantizando así una transmisión de datos eficiente y exenta de inconvenientes. La inversión en herramientas de certificación adecuadas, como las de la serie DSX CableAnalyzer para cableado de cobre y CertiFiber® Pro para fibra óptica de Fluke Networks, se traduce en la capacidad de realizar mediciones precisas y exhaustivas. Estas mediciones abarcan desde la simple continuidad hasta la atenuación, la pérdida de retorno y la reflectometría, proporcionando una visión completa del estado del tendido.

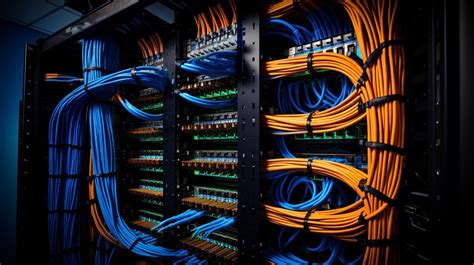

El Papel Crucial del Cableado Estructurado
El cableado estructurado es la columna vertebral de cualquier red de comunicaciones moderna. A diferencia de las soluciones de cableado ad-hoc, un sistema de cableado estructurado está diseñado y organizado de manera sistemática para soportar múltiples aplicaciones de voz, datos, video y gestión de edificios. Su diseño integral abarca todos los componentes de la red, desde los puntos de acceso del usuario hasta los equipos de telecomunicaciones y los centros de datos. La planificación meticulosa y la implementación correcta de un sistema de cableado estructurado son esenciales para asegurar la escalabilidad, la flexibilidad y la longevidad de la infraestructura de red.
La importancia del cableado estructurado se magnifica en entornos empresariales donde la fiabilidad y el rendimiento son críticos. Un sistema bien diseñado y certificado puede soportar las demandas de aplicaciones de alta velocidad, como la transmisión de video de alta definición, las videoconferencias, las aplicaciones en la nube y la computación distribuida. La capacidad de soportar estas cargas de trabajo sin degradación del rendimiento es un testimonio de la robustez y la eficiencia inherente a un cableado estructurado de calidad.
La industria ha establecido una serie de estándares para el cableado estructurado, como los definidos por la TIA (Telecommunications Industry Association) y la ISO (International Organization for Standardization). Estos estándares especifican los requisitos de rendimiento, las categorías de cableado (por ejemplo, Cat5e, Cat6, Cat6a, Cat7, Cat8), los tipos de conectores y los métodos de instalación. La adhesión a estos estándares durante el diseño e instalación es fundamental para garantizar la interoperabilidad y el rendimiento predecible de la red.
La Necesidad de la Certificación: Más Allá de la Conexión
La certificación del cableado de red es el proceso mediante el cual se verifica que un tendido de cable cumple con los estándares de rendimiento especificados y las normativas de la industria. Esto va más allá de una simple comprobación de continuidad o la ausencia de cortocircuitos. La certificación implica la realización de pruebas rigurosas que evalúan diversos parámetros eléctricos y ópticos del cableado.
Los parámetros clave que se miden durante la certificación incluyen:
- Atenuación: La pérdida de potencia de la señal a medida que viaja a lo largo del cable. Una atenuación excesiva puede degradar la calidad de la señal y limitar el alcance de la transmisión.
- Pérdida de Retorno (Return Loss): La cantidad de potencia de señal que se refleja hacia atrás desde el extremo del cable o desde las terminaciones. Una alta pérdida de retorno puede causar interferencias y errores en la transmisión de datos.

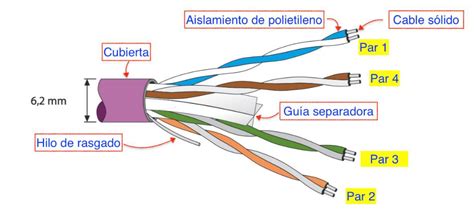

- Diafonía (Crosstalk): La interferencia electromagnética que se produce entre pares de cables adyacentes dentro de un mismo cable o entre cables cercanos. Existen diferentes tipos de diafonía, como la NEXT (Near-End Crosstalk) y la FEXT (Far-End Crosstalk), que deben medirse y mantenerse dentro de límites aceptables.
- Propagación de Retraso (Delay Skew): La diferencia en el tiempo que tarda la señal en recorrer los diferentes pares de un cable. Un skew excesivo puede afectar la integridad de las señales de alta velocidad que dependen de la temporización precisa.
- Resistencia: La oposición al flujo de corriente eléctrica. Si bien no es un parámetro de rendimiento directo en la misma medida que los anteriores, una resistencia anómala puede indicar problemas de instalación o de calidad del material.
La certificación asegura que el cableado instalado puede soportar las velocidades de datos y las aplicaciones para las que fue diseñado. Por ejemplo, un cableado certificado para Cat6a es necesario para soportar aplicaciones de 10 Gigabit Ethernet (10GbE), mientras que un cableado Cat8 está diseñado para soportar velocidades aún mayores en centros de datos.
Herramientas y Tecnologías para la Certificación
La tecnología de certificación de cableado ha avanzado significativamente para satisfacer las demandas de redes cada vez más rápidas y complejas. Los certificadores de cableado modernos, como la serie DSX CableAnalyzer de Fluke Networks, utilizan tecnología avanzada para proporcionar mediciones precisas y detalladas. Estos instrumentos no solo verifican la conformidad con los estándares, sino que también ayudan a diagnosticar problemas específicos que pueden afectar el rendimiento de la red.
El DSX CableAnalyzer Series, por ejemplo, está diseñado para la certificación de cableado de cobre y fibra óptica, cubriendo una amplia gama de estándares y aplicaciones. Permite realizar pruebas de Nivel I y Nivel II para cobre, así como pruebas de Nivel III para fibra óptica, ofreciendo una solución completa para la validación de infraestructuras de red. Sus capacidades incluyen la detección de fallos en el cableado, la identificación de la ubicación de los problemas y la generación de informes de certificación detallados.
Para la fibra óptica, herramientas como el CertiFiber® Pro de Fluke Networks son esenciales. La certificación de fibra óptica se centra en parámetros como la pérdida de inserción (la pérdida de potencia de la señal al pasar por un conector o empalme), la pérdida de retorno óptico y la inspección de los extremos de los conectores. Una inspección visual de los extremos de los conectores de fibra es crucial, ya que la suciedad o los daños en la superficie de la fibra pueden causar pérdidas significativas de señal y errores. El CertiFiber® Pro integra capacidades de prueba de Nivel I y Nivel II, así como la inspección de fibra, ofreciendo una solución integral para la certificación de redes de fibra óptica.
La tecnología de transceiver 10GBASE-T SFP+ es un ejemplo de cómo la industria está impulsando la necesidad de un cableado de mayor rendimiento. Este módulo permite la conectividad Ethernet de 10 Gb/s sobre cableado de cobre de par trenzado existente, lo que puede ser una solución rentable para actualizar la infraestructura de red. Sin embargo, para alcanzar estas velocidades, el cableado de cobre debe cumplir con los requisitos de rendimiento de las categorías superiores, como Cat6a o superior. La certificación es, por lo tanto, indispensable para garantizar que el cableado existente o nuevo pueda soportar estas tecnologías emergentes.
Aplicaciones Industriales y la Red OT
La certificación de cableado es particularmente relevante en el ámbito de la Tecnología Operacional (OT), que abarca los sistemas y dispositivos utilizados para controlar y monitorear procesos industriales. En entornos industriales, las redes deben ser robustas, fiables y capaces de operar en condiciones a menudo adversas, como temperaturas extremas, vibraciones y presencia de interferencias electromagnéticas (EMI).
La conexión entre las redes IT y OT es fundamental para la digitalización de la industria y la implementación de conceptos como la Industria 4.0. Permite la recopilación de datos en tiempo real de los procesos de producción, el monitoreo remoto de equipos, la optimización de la eficiencia y la toma de decisiones basada en datos. Sin embargo, la convergencia de IT y OT también presenta desafíos, ya que los requisitos de fiabilidad y seguridad de las redes OT son a menudo más estrictos que los de las redes IT tradicionales.
Las interferencias y los problemas en el cableado pueden tener consecuencias graves en un entorno industrial, desde la interrupción de la producción hasta fallos en sistemas críticos de seguridad. Por ejemplo, una señal de control que se corrompe debido a un cableado defectuoso podría llevar a un mal funcionamiento de una máquina, causando daños o interrumpiendo la línea de producción. Por ello, la capacidad de identificar y solucionar rápidamente problemas de cableado es de suma importancia.
Los instrumentos de Fluke Networks, como los diseñados específicamente para Ethernet Industrial, juegan un papel vital en este contexto. Estos equipos permiten a los ingenieros de control y electricistas verificar la integridad del cableado en entornos industriales, asegurando que cumpla con los estándares requeridos para la transmisión fiable de datos de control y supervisión. La identificación rápida de interferencias o problemas de conexión es crucial para minimizar el tiempo de inactividad y mantener la continuidad operativa.
Solución de problemas básicos de cables Ethernet de red defectuosos
Consideraciones Adicionales y Mejores Prácticas
La certificación del cableado de red no es un evento único, sino un proceso continuo que debe formar parte del ciclo de vida de la infraestructura de red. Las inspecciones y recertificaciones periódicas son recomendables, especialmente después de realizar cambios en la red, como la adición de nuevos equipos o la reconfiguración de espacios.
Además de la certificación de los cables de cobre y fibra óptica, es importante considerar la calidad de los conectores, los paneles de parcheo y los sistemas de gestión de cables. Todos estos componentes forman parte del sistema de cableado estructurado y su rendimiento influye en la calidad general de la red.
La formación y la capacitación del personal encargado de la instalación y el mantenimiento del cableado también son factores clave. Un instalador bien capacitado no solo garantizará una instalación correcta, sino que también podrá identificar y solucionar problemas potenciales antes de que se conviertan en fallos mayores.
La elección del tipo de cableado adecuado para cada aplicación es otra consideración importante. Si bien el cableado de cobre sigue siendo dominante para muchas aplicaciones, la fibra óptica ofrece ventajas significativas en términos de ancho de banda, inmunidad a interferencias electromagnéticas y capacidad para cubrir distancias mayores. La planificación cuidadosa de la infraestructura de red debe tener en cuenta las necesidades actuales y futuras de la organización.
En resumen, la certificación de cableado de red es un componente indispensable para garantizar el rendimiento, la fiabilidad y la longevidad de las infraestructuras de comunicación modernas. Desde las redes empresariales tradicionales hasta los entornos industriales más exigentes, la validación del cableado a través de herramientas de certificación de alta calidad asegura que la transmisión de datos se realice de manera eficiente y sin interrupciones, sentando las bases para el éxito operativo y la innovación tecnológica.
