La evolución constante de las redes de comunicación exige soluciones cada vez más robustas y eficientes para la transmisión de datos a largas distancias. En este contexto, los convertidores de medios de fibra óptica monomodo con conector SC se erigen como componentes cruciales, permitiendo la interconexión fluida entre redes de cobre Ethernet y la infraestructura de fibra óptica. Este artículo explora en detalle las características, aplicaciones y beneficios de estos dispositivos, enfocándose en modelos que operan a velocidades de 10/100/1000 Mbps y utilizan el estándar conector SC.
La Necesidad de la Conversión de Medios
Las redes Ethernet tradicionales, basadas en cableado de cobre (UTP), presentan limitaciones inherentes en cuanto a la distancia de transmisión. Si bien son económicas y fáciles de implementar para distancias cortas, la degradación de la señal y la susceptibilidad a interferencias electromagnéticas restringen su alcance efectivo. La fibra óptica, por otro lado, ofrece una inmunidad superior al ruido, anchos de banda mucho mayores y la capacidad de transmitir datos a distancias considerablemente más largas.
Aquí es donde los convertidores de medios de fibra óptica desempeñan un papel fundamental. Estos dispositivos actúan como puentes, permitiendo que las señales eléctricas de los equipos de red basados en cobre sean convertidas en pulsos de luz para su transmisión a través de cables de fibra óptica. Esta conversión no solo extiende el alcance de la red, sino que también mejora la integridad de la señal y la seguridad de la transmisión.
Comprendiendo el Convertidor 10/100/1000 con Conector SC
El dispositivo en cuestión es un convertidor de medio que facilita la transformación de señales de fibra óptica monomodo a señales de cobre Ethernet, y viceversa. Su diseño está pensado para ofrecer la flexibilidad necesaria para adaptarse a diversas topologías de red. La capacidad de soportar velocidades de 10/100/1000 Mbps lo hace compatible con una amplia gama de dispositivos y aplicaciones, abarcando desde impresoras y cámaras de seguridad hasta servidores y computadoras de escritorio.

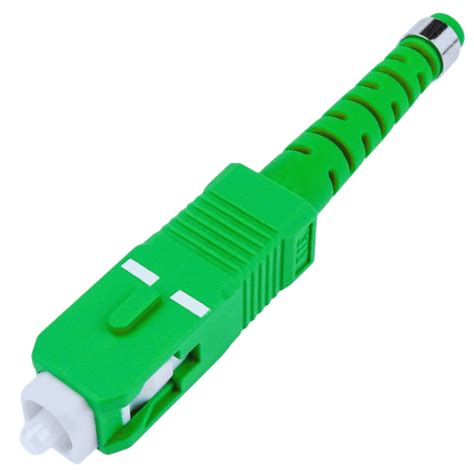

Este tipo de transceptor recibe las señales eléctricas 10/100/1000BASE-TX a través de un conector RJ45, las convierte y las transmite por un enlace de fibra 1000BASE-FX mediante un cable de fibra óptica monomodo. El conector SC utilizado en este convertidor de medio es un estándar ampliamente adoptado en la industria de las redes de fibra óptica, conocido por su fiabilidad y facilidad de uso. La designación "SC" se refiere a la forma del conector (Square Connector o Subscriber Connector), que presenta una carcasa cuadrada y un mecanismo de acoplamiento por encaje.
Características Técnicas y Rendimiento
Los convertidores de medios de fibra óptica monomodo 10/100/1000 con conector SC están diseñados para obtener un rendimiento de alta fiabilidad. Son la opción ideal para superar largas distancias de enlace en la transmisión de datos punto a punto.
Detalles Técnicos Clave:
- Tipo de Conector de Datos (Cobre): RJ45. Este es el puerto estándar para conexiones Ethernet en equipos de red.
- Número de Puertos Gigabit Ethernet (10/100/1000BaseT): Típicamente uno, para la conexión al segmento de red de cobre.
- Número de Puertos FO (SC): Uno, para la conexión al enlace de fibra óptica monomodo.
- Tipo de Fibra: Monomodo (SM). La fibra monomodo se caracteriza por tener un núcleo muy delgado (aproximadamente 9 micras de diámetro), lo que permite que la luz viaje en un solo modo o camino. Esto minimiza la dispersión modal y la atenuación, haciendo posible la transmisión a distancias muy largas.
- Longitud de Onda de Transmisión y Recepción: La longitud de onda utilizada en transmisión suele ser de 1550 nm, mientras que en recepción es de 1310 nm. Esta configuración, conocida como "transceptor de fibra óptica bidireccional" (BiDi), permite enviar y recibir datos simultáneamente sobre un solo hilo de fibra óptica utilizando diferentes longitudes de onda. Sin embargo, en configuraciones más tradicionales, ambos puertos SC pueden operar en la misma longitud de onda (por ejemplo, 1310 nm o 1550 nm) y requerirían dos hilos de fibra (uno para transmitir y otro para recibir). En el contexto de los convertidores que manejan 10/100/1000 Mbps, es común encontrar configuraciones que utilizan longitudes de onda específicas para optimizar el rendimiento y la distancia.
- Tipo de Transmisor: A menudo se utiliza un transmisor DFB (Distributed Feedback), que proporciona una mayor estabilidad y pureza espectral en comparación con otros tipos de láseres, lo cual es crucial para comunicaciones a larga distancia.
- Potencia de Salida del Transmisor: Varía típicamente entre -8 y -3 dBm, indicando la potencia óptica emitida por el dispositivo.
- Potencia de Entrada Óptica: El rango de potencia de entrada óptica aceptable suele estar entre -24 y -3 dBm. Este rango es importante para asegurar que la señal recibida sea lo suficientemente fuerte para ser decodificada correctamente.
- Distancia de Transmisión: Los convertidores de fibra monomodo están diseñados para superar las limitaciones de distancia del cableado de cobre. Si bien algunos modelos pueden alcanzar hasta 80 km (como el IXG2SA80D5S de INCALEX), la especificación de "hasta 20 km" o "hasta 10 km" proporcionada en la información del usuario indica la capacidad de este modelo específico para extender la red significativamente más allá de las capacidades del Ethernet de cobre. La distancia de transmisión puede variar dependiendo de la potencia del transmisor, la sensibilidad del receptor y las pérdidas en el cable de fibra óptica.
- Alimentación: Estos dispositivos suelen requerir una fuente de alimentación externa, típicamente 5 VDC, con una corriente máxima de alrededor de 1000 mA y un consumo de potencia de aproximadamente 5W. La alimentación por PoE (Power over Ethernet) no es una característica común en este tipo de convertidores.
Flexibilidad y Aplicaciones
La versatilidad de los convertidores de medio 10/100/1000 con conector SC los hace idóneos para una amplia gama de escenarios de implementación:
- Extensión de Redes Metropolitanas (MAN) y de Área Local (LAN): Permiten conectar edificios distantes dentro de un campus o una ciudad, superando las limitaciones de distancia de los cables de cobre.
- Conexión de Redes de Fibra Óptica a Equipos de Cobre: Facilitan la integración de infraestructura de fibra óptica existente con dispositivos de red estándar como switches, routers, servidores o puntos de acceso Wi-Fi.
- Infraestructuras de Videovigilancia (CCTV): Las cámaras de seguridad IP ubicadas a gran distancia de la sala de control pueden conectarse eficientemente a través de fibra óptica, aprovechando la inmunidad a interferencias y el mayor ancho de banda para transmisiones de alta resolución.
- Redes Industriales: En entornos industriales con altos niveles de interferencia electromagnética, la fibra óptica proporciona una conexión fiable, y los convertidores permiten integrar equipos de cobre en esta infraestructura.
- Telecomunicaciones y Proveedores de Servicios: Se utilizan para extender servicios de Internet y datos a clientes o para interconectar nodos de red en diferentes ubicaciones.
Consideraciones Adicionales y Características Avanzadas
Los convertidores de fibra Gigabit de la serie NETLINK, por ejemplo, son capaces de convertir señales Ethernet ópticas y eléctricas entre una interfaz UTP (TX) de 10/100/1000M y una interfaz de fibra óptica (FX) de 1000M. El rendimiento y la calidad de estos productos se ven reforzados por la adopción de los últimos circuitos integrados (IC) de Gigabyte de EE. UU. y Taiwán.
Una característica útil es la presencia de múltiples indicadores LED. Seis luces LED de grupo pueden monitorear completamente las condiciones de trabajo de los convertidores, facilitando a los usuarios la observación y el diagnóstico de fallas.
Otras características importantes a considerar incluyen:
- Negociación Automática: La función de negociación automática permite que los puertos UTP seleccionen automáticamente la velocidad (10/100/1000M) y el modo (Full Duplex o Half Duplex) más adecuado para la conexión.
- MDI/MDI-X Automático: El puerto UTP admite el cruce automático MDI/MDI-X, lo que significa que el convertidor puede detectar automáticamente el tipo de cable (directo o cruzado) y ajustar la conexión en consecuencia, eliminando la necesidad de cables especiales.
El conversor de medios IXG2SA80D5S de INCALEX es un ejemplo de una solución avanzada de interconexión. Está diseñado para transformar señales Ethernet de cobre en pulsos de luz para su transmisión a través de fibra óptica monomodo. Este transductor bidireccional permite superar las limitaciones de distancia del cableado tradicional, alcanzando hasta 80 km sin degradación de señal. Gracias a su tecnología de láser DFB a 1550nm, garantiza una estabilidad superior en infraestructuras críticas que requieren anchos de banda de hasta 1 Gbps. El dispositivo presenta un diseño robusto optimizado para el rack o uso individual, contando con un puerto RJ45 para la entrada/salida de cobre y un puerto óptico SC para la interfaz de fibra monomodo.
Así funciona - Enlace de fibra con convertidor de medios, 1 Hilo
En resumen, los convertidores de fibra óptica monomodo 10/100/1000 con conector SC son componentes esenciales en la infraestructura de redes modernas, proporcionando una solución fiable y de alto rendimiento para extender la conectividad a largas distancias y optimizar la interoperabilidad entre diferentes tipos de medios de transmisión. Su capacidad para soportar velocidades Gigabit y su compatibilidad con el estándar conector SC los convierten en una inversión valiosa para cualquier organización que busque mejorar su infraestructura de comunicaciones.
