La elección y el rendimiento de una antena VHF, especialmente aquellas diseñadas para la banda de 2 metros, son cruciales para una comunicación de radioaficionado eficaz. La longitud de una antena es un factor determinante en su capacidad para recibir o transmitir señales en una frecuencia específica. Este artículo explora los principios subyacentes que rigen la longitud de las antenas VHF, sus aplicaciones prácticas y las características de modelos específicos como la Antena VHF Banten C-118 Spark.
Principios Fundamentales de la Longitud de Onda y Diseño de Antenas

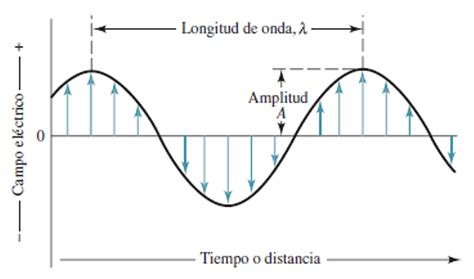

La radiofrecuencia viaja en forma de ondas electromagnéticas, y la longitud de estas ondas, conocida como longitud de onda (λ), está inversamente relacionada con la frecuencia (f) de la señal. La velocidad de la luz (c), aproximadamente 300 millones de metros por segundo, es la constante que une estas dos variables:
λ = c / f
Donde:
- λ es la longitud de onda en metros.
- c es la velocidad de la luz en metros por segundo.
- f es la frecuencia en hercios (Hz).
Para una transmisión y recepción óptimas, la antena idealmente debería resonar con la frecuencia de operación. Una configuración común y eficiente para lograr esto es el dipolo de media onda (λ/2). Sin embargo, en la práctica, a menudo se utilizan antenas de cuarto de onda (λ/4). En una antena de λ/4, la corriente y el voltaje se alimentan en un extremo, y la antena se considera que resuena con una imagen en el plano de tierra. Cada uno de los dos elementos de un dipolo de media onda tendría una longitud de λ/4.
Para ilustrar este concepto con un ejemplo práctico, consideremos la banda de 2 metros, que típicamente opera alrededor de 145 MHz.
Calcular la longitud de onda:λ = 300.000.000 m/s / 145.000.000 Hz ≈ 2,07 metros.
Calcular la longitud de un elemento de cuarto de onda (λ/4):λ/4 ≈ 2,07 metros / 4 ≈ 0,52 metros.
Por lo tanto, una antena diseñada para operar eficientemente en la banda de 2 metros (aproximadamente 145 MHz) tendrá elementos que miden alrededor de 0,5 metros, lo que resulta en una antena total (considerando ambos elementos de un dipolo, o un elemento y su plano de tierra en una antena vertical) con una longitud total relacionada con los 2 metros de la banda. Es importante notar que la "banda de 2 metros" es un nombre de banda histórico y no significa que la antena tenga exactamente 2 metros de longitud física.
La Antena VHF Banten C-118 Spark: Un Ejemplo Concreto
La Antena VHF Banten C-118 Spark es un ejemplo de antena diseñada para aplicaciones marinas, operando en el rango de frecuencias de 156-163 MHz, que es una porción importante del espectro VHF utilizado para comunicaciones marítimas, incluyendo el Sistema Mundial de Socorro y Seguridad Marítimos (GMDSS).
Características Principales de la Antena VHF Banten C-118 Spark:
- Modelo: Banten C-118
- Longitud: 2,4 metros. Esta longitud física es considerablemente mayor que el cálculo teórico de λ/4 para 145 MHz (aproximadamente 0,5 metros). Esto se debe a varios factores, incluyendo la necesidad de optimizar la ganancia, el ancho de banda y la robustez para aplicaciones marinas, así como las características específicas de diseño y los materiales utilizados. Las antenas de mayor longitud a menudo ofrecen una mayor ganancia, lo que se traduce en un alcance de transmisión y recepción más amplio.
- Ganancia: 6 dB. La ganancia de una antena se refiere a su capacidad para concentrar la potencia de radio en una dirección particular en comparación con una antena isotrópica (que irradia uniformemente en todas las direcciones). Una ganancia de 6 dB es significativa y contribuye a un mejor rendimiento.
- Frecuencia de Operación: 156-163 MHz. Este rango de frecuencia es crucial para la comunicación marítima.
- Impedancia: 50 ohmios. Esta es la impedancia estándar para la mayoría de los equipos de radio VHF y cables coaxiales, lo que asegura una transferencia de potencia eficiente.
- Material: Fibra de vidrio. La fibra de vidrio es un material común para antenas exteriores debido a su durabilidad, resistencia a la corrosión y propiedades dieléctricas.
- Base: Latón cromado, diseñada para embarcaciones motoras.
- Cable Incluido: 5 metros de cable RG58 con conector PL macho. El cable RG58 es un cable coaxial estándar utilizado para aplicaciones de radiofrecuencia.
Contenido de la Caja:
La antena Banten C-118 se entrega con la antena de 2,4 metros, 5 metros de cable RG58 y un conector PL macho, listo para su instalación. Es importante notar que no incluye un soporte articulado, lo que sugiere que se requiere un soporte adicional o que está diseñada para un montaje específico.
Aplicaciones y Consideraciones Adicionales
La banda de 2 metros (aproximadamente 144-148 MHz en radioaficionados y frecuencias adyacentes para otros servicios) es una de las bandas más populares y versátiles.
Radioaficionados:En el ámbito de los radioaficionados, la banda de 2 metros se utiliza para una amplia gama de comunicaciones, desde conversaciones locales hasta comunicaciones a larga distancia a través de repetidores o mediante propagación de onda espacial. Los operadores construyen o compran antenas de diversas formas y tamaños, incluyendo dipolos, J-poles, antenas Yagi (direccionales) y antenas verticales. La elección de la antena dependerá de la aplicación deseada (comunicación omnidireccional, comunicación direccional a larga distancia, uso en vehículos, etc.).
Comunicaciones Marítimas:Como se mencionó con la Banten C-118, las frecuencias VHF marítimas (canales 16, 72, 77, etc.) son vitales para la seguridad en el mar. Las antenas VHF marinas deben ser robustas, resistentes a la intemperie y ofrecer un patrón de radiación omnidireccional para la comunicación con otras embarcaciones y estaciones costeras. La longitud de 2,4 metros de la Banten C-118 proporciona una ganancia considerable y un rendimiento optimizado para estas aplicaciones.
Otras Aplicaciones VHF:La banda VHF también se utiliza para:
- Comunicaciones aeronáuticas (control de tráfico aéreo).
- Servicios de radio de dos vías para empresas y servicios públicos.
- Sistemas de radiodifusión (FM).
La longitud física de una antena VHF no es el único factor que determina su rendimiento. La impedancia, la polarización (generalmente vertical para VHF marítimo y de servicios públicos, y a menudo vertical para radioaficionados locales), la directividad, la resistencia a la intemperie y la calidad de construcción son igualmente importantes.
Factores que Influyen en el Rendimiento de la Antena
Más allá de la longitud teórica basada en la frecuencia, varios factores influyen en el rendimiento real de una antena:
- Materiales de Construcción: La calidad de los conductores y los materiales dieléctricos afecta la eficiencia y la durabilidad.
- Pérdidas en el Cable Coaxial: Un cable coaxial de baja calidad o demasiado largo puede atenuar significativamente la señal antes de que llegue a la antena o desde la antena al transmisor. El uso de cable RG58, como en el caso de la Banten C-118, es adecuado para distancias cortas, pero para longitudes mayores, se prefieren cables de menor pérdida como RG8 o RG213.
- Entorno de Instalación: La proximidad a objetos metálicos, edificios u otras estructuras puede afectar el patrón de radiación y la impedancia de la antena. Las antenas marinas, por ejemplo, a menudo se montan en el punto más alto posible para minimizar el bloqueo de la señal por la cubierta de la embarcación.
- Adaptación de Impedancia: Una impedancia bien adaptada entre la antena, el cable y el equipo de radio (generalmente 50 ohmios) es crucial para maximizar la potencia transmitida y minimizar la potencia reflejada, lo que puede dañar el equipo.
- SWR (Standing Wave Ratio - Relación de Ondas Estacionarias): Un SWR bajo indica una buena adaptación de impedancia. Un SWR alto sugiere que la antena no está resonando eficientemente en la frecuencia deseada o que hay un problema con la instalación.
📡FUNDAMENTOS DE ANTENAS📡
Consideraciones de Diseño y Variantes de Antenas
Existen numerosas configuraciones de antenas VHF diseñadas para optimizar diferentes aspectos del rendimiento.
Antenas de Cuarto de Onda (λ/4): Son simples y efectivas, a menudo utilizadas en aplicaciones móviles (como antenas de coche) o donde la simplicidad es una prioridad. Requieren un buen plano de tierra para funcionar correctamente.
Antenas de Media Onda (λ/2): Como el dipolo, son eficientes y no dependen tanto de un plano de tierra. Son comunes en instalaciones fijas.
Antenas J-Pole: Una variante de la antena de media onda que utiliza un stub de adaptación para permitir la alimentación en un punto más bajo, lo que la hace más fácil de instalar y más compacta que un dipolo de media onda clásico.
Antenas Yagi-Uda: Son antenas direccionales compuestas por un elemento excitado, un reflector y uno o más directores. Ofrecen alta ganancia y directividad, ideales para comunicaciones a larga distancia donde se conoce la dirección del contacto.
Antenas de Banda Dual: Algunas antenas están diseñadas para operar eficientemente en múltiples bandas. Por ejemplo, una antena de banda dual para VHF podría cubrir los rangos de 144-148 MHz y 430-450 MHz, aunque esto generalmente implica compromisos en el rendimiento en cada banda.
Antenas de Mayor Longitud: Antenas como la Banten C-118, con 2,4 metros, son considerablemente más largas que el cálculo de λ/4 para 145 MHz. Esta longitud adicional contribuye a una mayor ganancia. Una antena de 2,4 metros operando en el rango de 156-163 MHz tiene una longitud física que es una fracción significativa de la longitud de onda en ese rango. Por ejemplo, para 156 MHz, la longitud de onda es aproximadamente 300/156 ≈ 1,92 metros. Una antena de 2,4 metros podría ser una antena de 5/8 de onda o tener otros elementos resonantes diseñados para optimizar la ganancia y el patrón de radiación en el rango de frecuencias especificado.
La mención de "Antena marca (Decibel) Andrew 4 Di.. DB-224-B Antena Base Decibel (andrew) 4 dipolos cerrados, Alumino 155-165mhz" sugiere la existencia de antenas de alta ganancia, a menudo utilizadas en instalaciones comerciales o de servicios públicos, que emplean múltiples elementos (dipolos cerrados) para lograr una ganancia superior y un patrón de radiación específico.
La referencia a "RAD4218 Combinación de antena, ganancia 3 dB y conector mini U para GPS y VHF, 146-172 MH.." indica soluciones integradas que combinan funciones para optimizar el espacio y la instalación, como la recepción de señales GPS y la transmisión/recepción de VHF.
Conclusión Parcial
La longitud de una antena VHF, particularmente en la banda de 2 metros, está intrínsecamente ligada a la frecuencia de operación a través de la longitud de onda. Mientras que los principios teóricos sugieren dimensiones específicas (como λ/4 o λ/2), las antenas del mundo real, como la Banten C-118 Spark de 2,4 metros, incorporan diseños y longitudes físicas mayores para optimizar la ganancia, la robustez y la adaptabilidad a aplicaciones específicas como las comunicaciones marítimas. La elección de una antena adecuada implica considerar no solo su longitud, sino también su ganancia, impedancia, materiales, patrón de radiación y el entorno de instalación para lograr un rendimiento de comunicación óptimo.
