El cable coaxial, un componente omnipresente en nuestras vidas, es fundamental para el transporte de señales eléctricas de alta frecuencia. Su diseño intrincado y los materiales empleados en su fabricación determinan su rendimiento y durabilidad en una amplia gama de aplicaciones, desde la conexión de nuestros televisores hasta complejas infraestructuras de telecomunicaciones. Comprender la estructura y las propiedades de los distintos materiales que componen el cable coaxial es clave para garantizar una transmisión de señal limpia y fiable.
La Estructura Fundamental del Cable Coaxial

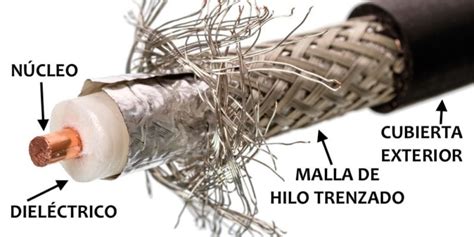

En su esencia, el cable coaxial se define por una disposición concéntrica de dos conductores. El conductor central, conocido como alma o vivo, es el encargado de transportar la información en forma de señales electrónicas. Este núcleo suele estar fabricado de cobre, pudiendo ser un hilo sólido o estar compuesto por varios hilos. Rodeando al núcleo se encuentra una capa aislante, el dieléctrico, cuya función es crucial para separar el núcleo del conductor exterior y mantener la integridad de la señal.
El segundo conductor es una malla metálica tubular, denominada malla, blindaje o trenza. Esta capa exterior actúa como referencia de tierra y como retorno para las corrientes, pero su función más importante es la de blindaje. El blindaje protege al conductor central de interferencias electromagnéticas externas y absorbe las señales electrónicas perdidas, evitando así la distorsión y la degradación de la información transmitida. La calidad de este blindaje puede variar, y en algunos casos, se añade una lámina metálica adicional, dando lugar a lo que se conoce como apantallado doble, que proporciona una protección aún mayor contra el ruido eléctrico.
Finalmente, todo este conjunto está recubierto por una cubierta exterior protectora. Esta capa final no solo protege los componentes internos de daños físicos y ambientales, sino que también contribuye a la seguridad general del cable.
Materiales Clave y su Impacto en el Rendimiento
La calidad y el rendimiento de un cable coaxial están intrínsecamente ligados a los materiales utilizados en cada una de sus capas.
El Conductor Central (Alma o Vivo)
Generalmente fabricado de cobre, el conductor central es el encargado de transportar la información. Su diseño, ya sea sólido o de hilos, puede influir en la flexibilidad y las propiedades eléctricas del cable. La pureza del cobre y el grosor del conductor son factores importantes para minimizar la resistencia y, por ende, la atenuación de la señal.
El Aislamiento Dieléctrico
La capa aislante, conocida como dieléctrico, es fundamental para mantener la separación entre el conductor central y la malla. El tipo de material dieléctrico empleado marca una diferencia significativa en la calidad del cable coaxial. Materiales como el polietileno (PE) son comunes por su buen aislamiento y coste moderado. Sin embargo, para aplicaciones que requieren un mayor rendimiento, como en cables de alta frecuencia o aquellos expuestos a temperaturas extremas, se utilizan materiales más avanzados como el teflón (PTFE) o el etileno propileno fluorado (FEP). Estos materiales ofrecen propiedades dieléctricas superiores, mayor resistencia a la temperatura y mejor comportamiento químico, aunque a un coste más elevado.
El Blindaje (Malla o Trenza)
El blindaje, típicamente una malla de cobre trenzado, es esencial para proteger la señal de interferencias externas. La densidad del trenzado y el material de la malla influyen directamente en la eficacia del apantallamiento. Un trenzado más denso y la adición de láminas metálicas mejoran la capacidad del cable para rechazar el ruido electromagnético.
La Cubierta Exterior (Revestimiento)
La cubierta exterior es la primera línea de defensa del cable contra el entorno. Sus materiales varían considerablemente en función de la aplicación prevista:
- PVC (Cloruro de Polivinilo): Es un material flexible y económico, comúnmente utilizado en aplicaciones interiores. Sin embargo, sufre degradación con la exposición prolongada a los rayos UV y puede liberar gases tóxicos al quemarse, lo que lo hace inadecuado para exteriores o espacios públicos.
- PE (Polietileno): Ofrece una excelente resistencia a la intemperie, a los rayos UV y a la humedad, lo que lo hace ideal para aplicaciones exteriores. Es más rígido que el PVC pero muy duradero.
- FR-PE (PE Ignífugo): Similar al PE, pero con la adición de propiedades ignífugas, cumpliendo con normativas de seguridad para su uso en cubiertas y torres.
- TPE (Elastómero Termoplástico): Conocido por su gran flexibilidad, incluso a bajas temperaturas, y su resistencia a los rayos UV, aceites y productos químicos. Es una excelente opción para aplicaciones móviles, vehículos y entornos con vibraciones.
- PUR (Poliuretano): Destaca por su excepcional resistencia a la abrasión, al aceite y a los productos químicos, así como por su flexibilidad en frío. Se emplea en entornos industriales duros, maquinaria y aplicaciones IoT.
- FEP (Etileno Propileno Fluorado): Un material de alto rendimiento con una excelente resistencia química y a altas temperaturas, pero con un coste elevado. Se utiliza en aplicaciones aeroespaciales y de alta frecuencia.
- LSZH (Baja Emisión de Humos y Cero Halógenos): Diseñado para emitir un mínimo de humo y gases tóxicos cuando se quema, es obligatorio en interiores de edificios públicos, aeropuertos y transporte, y se usa en zonas poco ventiladas.
La elección del material de la cubierta exterior es crucial. Para aplicaciones exteriores, el PE o el FR-PE son preferibles al PVC debido a su resistencia a los rayos UV y a la intemperie. En entornos móviles o con vibraciones, el TPE o el PUR ofrecen la flexibilidad y durabilidad necesarias. Para condiciones marinas o de alta humedad, el FEP o el TPE son opciones adecuadas.
Funciones del Cable Coaxial en Diversas Aplicaciones
La capacidad del cable coaxial para transmitir señales de alta frecuencia con mínima pérdida y alta inmunidad a interferencias lo convierte en una solución versátil para una multitud de aplicaciones:
Televisión y Recepción de Señales
Históricamente, el cable coaxial ha sido el estándar para conectar televisores a antenas (terrestres o parabólicas). Los cables RG-6 son omnipresentes en los hogares para esta función, especialmente en la conexión de televisores de alta definición. El cable RG-11, con menor atenuación, se reserva para tiradas de larga distancia o instalaciones que requieren una calidad de señal superior.
Internet por Cable
Muchos proveedores de servicios de Internet utilizan la infraestructura de cable coaxial existente para ofrecer conexiones de alta velocidad a través de redes híbridas de fibra coaxial (HFC). Si bien la fibra óptica está ganando terreno, el cable coaxial sigue siendo un componente vital en la última milla de la conexión a Internet.
Radiodifusión y Radioaficionados
En el mundo de la radioafición, el cable coaxial es esencial para conectar emisores y receptores con las antenas, asegurando una transmisión de señal eficiente. También se utiliza en equipos de audio profesional y capturadoras de vídeo que requieren conexiones de alta calidad.
Sistemas de Videovigilancia (CCTV)
Aunque los sistemas modernos a menudo emplean cámaras IP, los sistemas de videovigilancia más antiguos o de menor escala todavía utilizan cables coaxiales, como el RG-59, para transmitir la señal de vídeo.
Infraestructuras de Telecomunicaciones
Históricamente, el cable coaxial fue fundamental en la transmisión de telefonía analógica y sigue siendo un componente en ciertas redes de telecomunicaciones, donde se le denomina "línea de transmisión".
Tipos de Cables Coaxiales Comunes
Si bien existen numerosos tipos de cables coaxiales, algunos se han consolidado como los más utilizados en la actualidad:
- RG-6: Es el cable más común para aplicaciones domésticas de televisión y satélite. Ofrece un buen equilibrio entre rendimiento, coste y flexibilidad, permitiendo tiradas de varias decenas de metros sin pérdidas significativas de señal.
- RG-59: Un predecesor del RG-6, es más delgado y maleable, pero sufre una mayor degradación de la señal en distancias cortas. Aún se utiliza en algunos sistemas de videovigilancia.

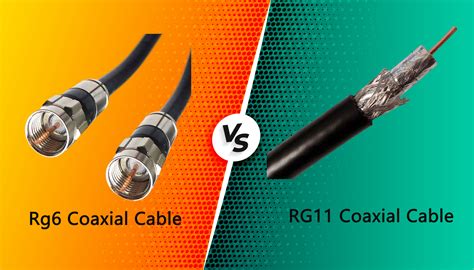

- RG-11: Ofrece una atenuación de señal muy baja y es ideal para tiradas de muy larga distancia. Es más caro que el RG-6 y se emplea en instalaciones especiales donde la pérdida de señal es crítica.
- RG-58: Caracterizado por su núcleo central de cobre, es común en aplicaciones de radiofrecuencia de menor escala.
- Cables LMR (Low Loss Microwave): Diseñados para aplicaciones de microondas y radiofrecuencia de alta potencia, ofrecen menor atenuación que los cables RG estándar. Los LMR-195, LMR-240 y LMR-400 son ejemplos populares, con diferentes capacidades de atenuación y flexibilidad.
La elección del tipo de cable coaxial adecuado depende de factores como la longitud de la tirada, la frecuencia de la señal, el entorno de instalación y el presupuesto. La atenuación, medida en decibelios (dB), es un parámetro crítico que indica la pérdida de potencia de la señal a lo largo del cable. Un cable con un VATC (Valor de Atenuación del Cable) más bajo, como el RG-11 (con 17, 19 o 21 dB por cada 100 metros), es preferible para largas distancias.
Conectores Coaxiales: La Interfaz de la Señal
La correcta conexión de los cables coaxiales es tan importante como la calidad del propio cable. Existen diversos tipos de conectores, cada uno diseñado para aplicaciones específicas:

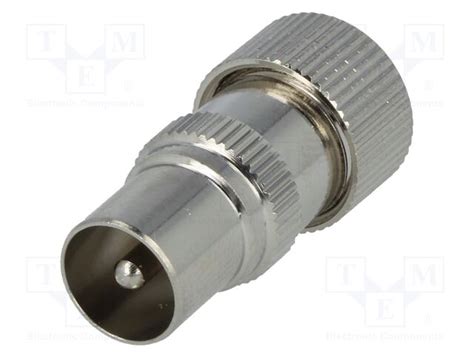

- Conector Belling-Lee (IEC 169-2): Conocido coloquialmente como "conector de antena", es el conector RF tradicional para televisores y receptores de radio en Europa.
- Conector BNC (Bayonet Neill-Concelman): Un conector de tipo bayoneta utilizado comúnmente en equipos de radiofrecuencia, osciloscopios y algunas aplicaciones de vídeo profesional.
- Conector F (Radio Corporation of America): Ampliamente utilizado en sistemas de televisión por cable y satélite. Existen diferentes diámetros, siendo los de 3,5 mm los más comunes en dispositivos portátiles.
- Conector SMA (SubMiniature version A): Un conector en miniatura utilizado en aplicaciones de RF de alta frecuencia, como antenas Wi-Fi y dispositivos de comunicaciones móviles.
- Conector UHF (PL-259/SO-239): Utilizado para trabajar con frecuencias VHF y HF, es robusto y adecuado para aplicaciones de radio de alta potencia.
- Conector Mini UHF: Una versión en miniatura del conector UHF, diseñada para aplicaciones donde el tamaño es crucial, como la telefonía móvil.
- Conector TNC (Threaded Neill-Concelman): Similar al BNC pero con una conexión roscada, ofreciendo mayor seguridad y resistencia a las vibraciones.
La correcta selección e instalación de los conectores es fundamental para asegurar una conexión firme y sin pérdidas de señal.
Aprendiendo a colocar de forma correcta Conectores F en tu cable Coaxial
Mantenimiento y Consideraciones Adicionales
Como cualquier instalación eléctrica, los cables coaxiales requieren mantenimiento para asegurar su óptimo funcionamiento y prevenir accidentes. Las inspecciones periódicas permiten detectar signos de daño, desgaste o deterioro, lo que puede evitar reparaciones costosas y garantizar la seguridad.
A la hora de adquirir cable coaxial, es recomendable acudir a distribuidores de material eléctrico de confianza que ofrezcan garantías. La calidad del cable y su correcta instalación impactan directamente en la calidad de la transmisión de la señal, haciendo que la inversión en materiales de calidad sea una decisión acertada.
En resumen, el cable coaxial, con su diseño de doble conductor concéntrico y la diversidad de materiales empleados en su fabricación, sigue siendo un componente esencial en numerosas aplicaciones técnicas. Su capacidad para transmitir señales de alta calidad a largas distancias, su resistencia a las interferencias y la continua evolución de sus materiales aseguran su relevancia en el panorama tecnológico actual y futuro.
