La elección de las herramientas adecuadas es fundamental para alcanzar los resultados profesionales deseados en la producción de vídeo. Dentro de las configuraciones de vídeo, existe un componente que impacta significativamente la calidad lograda, pero que a menudo se subestima: el cable SDI (Interfaz Digital en Serie). Tanto para profesionales experimentados como para principiantes, comprender la naturaleza y el funcionamiento de SDI es esencial para garantizar la transferencia exitosa de señales de vídeo.
¿Qué es la Interfaz Digital en Serie (SDI)?
La Interfaz Digital en Serie, conocida por sus siglas en inglés SDI (Serial Digital Interface), es un estándar de transmisión de vídeo desarrollado por la Sociedad de Ingenieros de Cine y Televisión (SMPTE). Su concepción, que se remonta a finales de la década de 1980, buscaba facilitar la transición de las señales de vídeo analógicas a un formato digital de alta calidad y en tiempo real, eliminando las pérdidas de señal inherentes a los métodos anteriores. El objetivo principal de SDI es permitir el envío y la transmisión de señales de vídeo en tiempo real, junto con audio y datos auxiliares, a través de cables coaxiales, combinando toda esta información y transmitiéndola a alta velocidad.
Esta tecnología garantiza que no se experimente ninguna pérdida de calidad en la señal de vídeo transmitida, incluso a distancias considerables, sin necesidad de compresión. Por esta razón, SDI se ha consolidado como el estándar de oro en la industria de la radiodifusión y la producción audiovisual profesional.
La Evolución de SDI: De SD a 8K
El viaje de SDI comenzó con la versión SD-SDI (Standard Definition). A lo largo de las décadas, este estándar ha experimentado una evolución constante y significativa. Durante la década de 1990, se introdujo el HD-SDI (High Definition), marcando un hito importante en la mejora de la calidad de imagen. Posteriormente, la industria vio la llegada de 3G-SDI, que aumentó drásticamente el ancho de banda y la velocidad de transmisión. Esta progresión continuó, permitiendo la transmisión de señales de vídeo en resoluciones 4K e incluso 8K.
La evolución de SDI no se ha detenido en la simple mejora de la resolución. Se ha trabajado continuamente en aumentar el ancho de banda, asegurar protocolos de comunicación robustos y acelerar las velocidades de transmisión, acercando cada vez más las transmisiones de vídeo a la realidad del tiempo real. En esencia, SDI digitaliza el vídeo y el audio, combinándolos en flujos de datos separados que pueden ser transmitidos a largas distancias con una mínima pérdida.
Características Clave de SDI
Una de las características más destacadas de SDI es su capacidad para transmitir vídeo y audio digital de alta calidad sin comprimir. Esto significa que la integridad del contenido original se mantiene intacta, evitando artefactos de compresión o degradación de la imagen que podrían ser problemáticos con otras tecnologías. Esta transmisión de datos sin comprimir, cuando se realiza a través de cables coaxiales, conserva la calidad de imagen original de manera excepcional.
La estructura técnica de SDI ofrece múltiples opciones de resolución de vídeo y es compatible con una amplia gama de recursos multimedia, integrándose sin problemas con otras estaciones de trabajo y codificadores. Los estándares de transmisión SDI, a nivel internacional, están diseñados para resolver problemas de compatibilidad entre dispositivos, asegurando que diferentes equipos puedan comunicarse eficazmente.
Además de la calidad de imagen impecable, SDI se destaca por su fiabilidad. El sistema de corrección de errores integrado es una característica fantástica, capaz de detectar y corregir errores sin comprometer la integridad de la señal.
SDI vs. HDMI: Diferencias Fundamentales
Es crucial entender que, si bien tanto SDI como HDMI (Interfaz Multimedia de Alta Definición) son interfaces de vídeo, están diseñadas para propósitos distintos.
HDMI: Se encuentra predominantemente en productos de electrónica de consumo, como televisores, reproductores de Blu-ray y consolas de videojuegos. HDMI transporta señales de audio y vídeo y, a menudo, incluye funciones avanzadas de protección de contenido como el cifrado (HDCP), lo que lo hace ideal para entornos domésticos. Sin embargo, su alcance de transmisión es limitado, generalmente hasta unos 15 metros.
SDI: Fue desarrollado con un objetivo diferente: transportar señales de vídeo sin comprimir a largas distancias con mínima o ninguna pérdida de calidad y ruido. Esta característica lo hace indispensable en entornos profesionales donde la fiabilidad y el alcance son primordiales.
La elección entre SDI y HDMI depende en gran medida de los requisitos específicos de la instalación. Para aplicaciones profesionales que exigen fiabilidad en entornos de alta producción, manteniendo distancias de conexión cortas o largas y asegurando una salida robusta, los cables SDI son la opción superior.
El Papel Crucial del Cable Coaxial y los Conectores BNC
La transmisión de señales SDI se realiza típicamente a través de cables coaxiales de 75 ohmios. La elección del cable coaxial adecuado es fundamental, especialmente cuando se trata de largas distancias. A medida que la distancia aumenta, la calidad de las señales SDI recibidas puede verse afectada. Por ello, es esencial seleccionar cables SDI de alta calidad que soporten la resolución deseada (por ejemplo, 3G-SDI para 1080p o 12G-SDI para 4K) y que estén construidos con materiales de alta calidad y un buen blindaje para resistir posibles interferencias.
Los conectores BNC (Bayonet Neill-Concelman) son un componente estándar en los sistemas SDI. Su diseño de bayoneta asegura una conexión segura y estable, evitando desconexiones accidentales y minimizando las discontinuidades en la señal. Los cables coaxiales están diseñados específicamente para señales de alta frecuencia con bajas pérdidas, lo que los hace ideales para la transmisión SDI.
HDMI vs SDI vs Fibra vs NDI: ¿Qué cable utilizamos para la producción de video profesional?
Al seleccionar cables SDI, la longitud necesaria es el primer factor a considerar. Para tramos más largos, se debe optar por cables de mayor calidad, capaces de mantener la integridad de la señal. Las capacidades de velocidad de datos del cable también son cruciales, especialmente al trabajar con altas resoluciones. Por ejemplo, para soporte 4K, se requerirá un cable 12G-SDI. La durabilidad del cable, influenciada por el blindaje y la calidad de construcción, es vital para minimizar las interferencias, especialmente en entornos concurridos o de alta demanda.

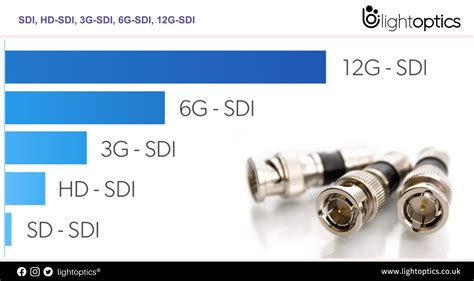

Tipos de Señales SDI y sus Capacidades
La tecnología SDI ha evolucionado para soportar diversas velocidades de datos, cada una adaptada a diferentes necesidades de resolución y rendimiento:
- SD-SDI (270 Mbps): El estándar original para definición estándar.
- HD-SDI (1.485 Gbps): Introducido para la transmisión de vídeo de alta definición.
- 3G-SDI (2.97 Gbps): Permite resoluciones más altas como 1080p y velocidades de cuadro más rápidas, esencial para cine digital y producción profesional avanzada.
- 6G-SDI y 12G-SDI: Diseñados para soportar resoluciones 4K y UHD (Ultra High Definition), aumentando aún más el ancho de banda para manejar la vasta cantidad de datos requerida por estas imágenes de alta resolución.
Cada generación de SDI mejora la velocidad de transmisión, permitiendo una mayor densidad de información y una latencia reducida. La adopción de estos estándares por parte de la industria garantiza una compatibilidad cada vez mayor entre equipos de diferentes fabricantes.
Limitaciones de Distancia y el "Acantilado Digital"
Si bien SDI es conocido por su capacidad de transmisión a larga distancia, existen limitaciones inherentes. La distancia máxima que una señal SDI puede recorrer de forma fiable está determinada por la velocidad de datos de la señal y la calidad del cable. A medida que la señal viaja por el cable, sufre atenuación (pérdida de fuerza) y distorsión. Si la señal se debilita demasiado o se distorsiona excesivamente, el chip receptor no puede interpretarla correctamente, lo que resulta en la pérdida total de la imagen. Este fenómeno se conoce como el "acantilado digital".
Las fórmulas definidas por SMPTE, como SMPTE ST-259M para SD-SDI y SMPTE ST-292M para HD-SDI, se utilizan para calcular la distancia máxima segura de transmisión. Estas fórmulas consideran la atenuación de la señal en función de la frecuencia. Por ejemplo, una fórmula más conservadora como la utilizada para HD-SDI (-20 dB a la mitad de la frecuencia de reloj) limita la distancia en comparación con fórmulas anteriores. Para aplicaciones 4K y superiores, se han desarrollado fórmulas aún más específicas (-40 dB a la mitad de la frecuencia de reloj) para garantizar la integridad de la señal.
En la práctica, la distancia "mágica" para muchos cables de vídeo profesionales modernos es de aproximadamente 100 metros (328 pies). Sin embargo, la calidad del cable y la configuración específica pueden influir en este valor. Cables diseñados específicamente para altas velocidades, como el Belden 4794R para 12G-SDI, buscan maximizar estas distancias.
Cables Coaxiales Específicos para SDI
La elección del cable coaxial adecuado es crucial para el rendimiento de SDI. Los cables como RG-59 y RG-6 son comunes, pero para aplicaciones más exigentes, se utilizan cables optimizados. El RG-59 es un cable coaxial flexible de blindaje simple, adecuado para distancias más cortas y frecuencias de hasta 1 GHz. El RG-179, más delgado, también se utiliza para tiradas más cortas y puede soportar frecuencias de hasta 3 GHz. Para aplicaciones 3G-SDI y HD-SDI que cumplen con SMPTE 424M, se requieren cables coaxiales de 75 ohmios con una atenuación que sea proporcional a la raíz cuadrada de la frecuencia transmitida.
Los cables diseñados específicamente para transportar señales 3G-SDI hasta 100 metros, como el Belden 1794A, representan un avance en la ingeniería de cables. La calidad del montaje del cable, incluyendo el correcto engarzado o soldadura de los conectores BNC, es vital para minimizar las pérdidas y asegurar una conexión fiable.
SDI en la Práctica Profesional
En el ámbito profesional, la fiabilidad y la calidad de la señal son primordiales. La capacidad de SDI para transmitir vídeo y audio de alta calidad sin comprimir a largas distancias lo convierte en una herramienta indispensable. Su facilidad de uso con equipos de transmisión y cámaras de vídeo, junto con su soporte para una variedad de formatos y velocidades de cuadro, lo hace versátil.
Las operaciones SDI no reducen la calidad del contenido original. La alta claridad de imagen que proporciona fortalece su aplicación en trabajos profesionales donde la precisión es esencial. Incluso desafíos como el cableado externo y la diafonía se abordan eficazmente con el diseño de los conectores y cables SDI.
Además, la integración de audio digital con SDI es sencilla, ya que los canales de audio se incrustan directamente en el flujo de vídeo. Las tecnologías SDI de nueva generación continúan mejorando, soportando mayores cantidades de contenido HDR y mejorando la interoperabilidad con ecosistemas IP existentes.
Componentes Adicionales en Sistemas SDI
Más allá del cable coaxial y los conectores BNC, varios componentes son esenciales para optimizar el rendimiento de los sistemas SDI:
- Transmisores/Serializadores SDI: Integran componentes de señal y procesamiento de audio para una transmisión de vídeo eficiente y rentable.
- Controladores de Cable SDI: Diseñados para extender el alcance de las señales SDI, contrarrestando la atenuación inherente a los cables coaxiales largos.
- Ecualizadores de Cable: Compensan las pérdidas de señal a lo largo del cable coaxial, cruciales para mantener la calidad de imagen en distancias largas, especialmente con señales HD y UHD.
- Re-clockers: Recuperan una señal de temporización limpia de un vídeo SDI degradado por la fluctuación (jitter), permitiendo resincronizar el vídeo.
Estos componentes trabajan en conjunto para asegurar que la señal SDI mantenga su integridad desde la fuente hasta el destino, incluso en las instalaciones más complejas y exigentes.
Conclusión
En resumen, la Interfaz Digital en Serie (SDI) no es simplemente un tipo de cable, sino un estándar de transmisión de vídeo profesional que utiliza cables coaxiales de 75 ohmios, típicamente terminados con conectores BNC. A diferencia de HDMI, que se enfoca en el mercado de consumo y distancias cortas, SDI está diseñado para la fiabilidad, la transmisión a larga distancia y la preservación de la calidad de la señal sin comprimir. Su evolución constante, desde SD-SDI hasta 12G-SDI y más allá, ha permitido avances significativos en la transmisión de vídeo, consolidándolo como la columna vertebral de la radiodifusión y la producción audiovisual moderna. La correcta selección de cables, conectores y componentes auxiliares es fundamental para aprovechar al máximo las capacidades de SDI y lograr resultados profesionales de alta calidad.
