Modbus: El Protocolo Fundamental para la Comunicación Industrial

La automatización industrial y la interconexión de sistemas son pilares de la manufactura moderna. En este contexto, la capacidad de diferentes dispositivos para intercambiar información de manera fiable y eficiente es crucial. El protocolo Modbus, a pesar de su longevidad, sigue siendo una piedra angular en este ámbito, proporcionando un lenguaje común para la comunicación entre una amplia gama de equipos industriales. Este artículo explora en profundidad el protocolo Modbus, sus aplicaciones, sus ventajas y las consideraciones para su implementación en entornos industriales.

La Necesidad de Estándares de Comunicación en la Industria

En el corazón de cualquier sistema de automatización industrial se encuentra la necesidad de comunicar datos. Los sistemas de comunicación proporcionan el esqueleto sobre el cual se articulan las estrategias de automatización. En ambientes industriales, donde la precisión y la inmediatez son a menudo requisitos críticos, los sistemas de comunicación industrial actúan como mecanismos de intercambio de datos distribuidos. En los niveles inferiores de la pirámide de automatización, que involucran sensores, actuadores, máquinas y células de fabricación, el requisito de tiempo real es primordial.

La diversidad de fabricantes y tecnologías ha llevado históricamente a la proliferación de redes de comunicación propietarias. Si bien estas redes podían ofrecer un rendimiento optimizado para un ecosistema específico, presentaban desafíos significativos en términos de interoperabilidad y flexibilidad. La selección de una red para implementar debe realizarse después de evaluar todos los parámetros técnicos que se consideran criterios de selección de la red, teniendo en cuenta las ventajas y desventajas de cada alternativa. La tendencia hacia sistemas más abiertos y estandarizados ha impulsado la adopción de protocolos como Modbus, que ofrecen una solución robusta y ampliamente soportada.

Orígenes y Evolución del Protocolo Modbus

El protocolo Modbus fue desarrollado originalmente por Modicon (ahora Schneider Electric) en 1979 para su uso con sus controladores lógicos programables (PLCs). Su diseño inicial se centró en la simplicidad y la eficiencia para la comunicación entre PLCs y dispositivos periféricos como terminales remotos y sistemas de adquisición de datos. La simplicidad del protocolo es una de sus mayores fortalezas, lo que ha contribuido a su longevidad y adopción generalizada.

A lo largo de los años, Modbus ha evolucionado para adaptarse a las cambiantes demandas tecnológicas y de la industria. Las versiones iniciales operaban sobre interfaces serie como RS-232 y RS-485, utilizando métodos de transmisión como Modbus RTU (Remote Terminal Unit) y Modbus ASCII. Con la llegada de las redes Ethernet y la Internet, se desarrolló Modbus TCP/IP, que encapsula los datos Modbus dentro de paquetes TCP/IP, permitiendo la comunicación sobre redes IP. Esta expansión ha permitido que Modbus se integre en entornos de red más modernos y complejos.

Arquitectura y Funcionamiento de Modbus

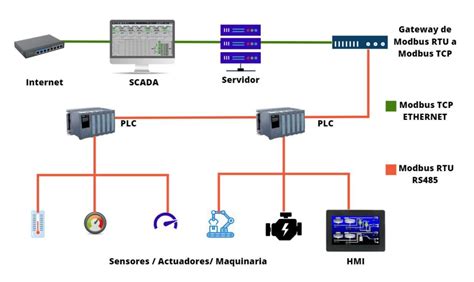

La arquitectura fundamental de Modbus se basa en un modelo maestro-esclavo (o cliente-servidor en la terminología de Modbus TCP/IP). En este modelo:

• Maestro (Master/Client): Es el dispositivo que inicia la comunicación y solicita datos o comandos a los dispositivos esclavos. Generalmente, un PLC o un sistema SCADA (Supervisory Control and Data Acquisition) actúa como maestro.
• Esclavo (Slave/Server): Son los dispositivos que responden a las solicitudes del maestro. Estos pueden ser sensores, actuadores, variadores de frecuencia, PLCs remotos, u otros equipos industriales. Cada esclavo tiene una dirección única en la red.

El protocolo define una serie de "códigos de función" que especifican el tipo de operación que el maestro desea realizar. Los códigos de función más comunes incluyen:

• Lectura de Bobinas (Read Coils - FC 01): Para leer el estado de salidas digitales (ON/OFF).
• Lectura de Registros de Entrada Discretos (Read Discrete Inputs - FC 02): Para leer el estado de entradas digitales.
• Lectura de Registros de Holding (Read Holding Registers - FC 03): Para leer el valor de registros de datos de 16 bits, que pueden ser entradas o salidas configurables.
• Lectura de Registros de Entrada (Read Input Registers - FC 04): Para leer el valor de registros de entrada analógicos.
• Escritura de una Bobina (Write Single Coil - FC 05): Para escribir un estado ON/OFF en una salida digital.
• Escritura de un Registro de Holding (Write Single Register - FC 06): Para escribir un valor en un registro de datos.
• Escritura de Múltiples Bobinas (Write Multiple Coils - FC 15): Para escribir estados ON/OFF en múltiples salidas digitales.
• Escritura de Múltiples Registros de Holding (Write Multiple Registers - FC 16): Para escribir valores en múltiples registros de datos.

Cuando un maestro envía una solicitud a un esclavo, la trama de datos incluye la dirección del esclavo, el código de función, la dirección del registro o bobina a la que se accede, y la cantidad de datos a leer o escribir. El esclavo procesa la solicitud y responde con los datos solicitados o un código de error si la operación no se pudo completar.

Modos de Transmisión

Modbus ha sido implementado en varios modos de transmisión, cada uno con sus propias características:

• Modbus RTU: Es el modo más común para la comunicación serie. Utiliza una representación binaria de los datos, lo que lo hace más eficiente en términos de ancho de banda. Los mensajes se delimitan por intervalos de tiempo. Requiere una conexión punto a punto o una red multi-drop sobre RS-485.
• Modbus ASCII: Utiliza caracteres ASCII para representar los datos, lo que facilita la depuración y la visualización humana, pero es menos eficiente que RTU.
• Modbus TCP/IP: Permite la comunicación sobre redes Ethernet utilizando el protocolo TCP/IP. Los datos Modbus se encapsulan dentro de tramas TCP/IP. Este modo es ideal para la integración en redes corporativas y para la comunicación a largas distancias.

Aplicaciones Clave de Modbus en la Industria

La versatilidad y simplicidad de Modbus lo han convertido en un protocolo omnipresente en una amplia gama de aplicaciones industriales. Su uso se extiende a través de diversas industrias, incluyendo manufactura, energía, tratamiento de aguas, automatización de edificios y logística.

Automatización de Procesos

En las plantas de manufactura, Modbus se utiliza para conectar una variedad de dispositivos de campo a sistemas de control centralizados. Esto incluye la lectura de datos de sensores de temperatura, presión, nivel y flujo, así como el control de actuadores como válvulas y motores. Los PLCs actúan como maestros, recopilando datos de múltiples esclavos y ejecutando secuencias de control.

Sistemas SCADA

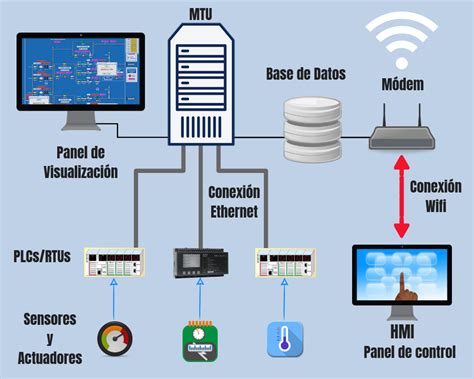

Los sistemas SCADA dependen en gran medida de protocolos como Modbus para la supervisión y el control de procesos a gran escala. Modbus TCP/IP es particularmente útil aquí, permitiendo que los servidores SCADA se comuniquen con dispositivos distribuidos geográficamente a través de redes IP. La capacidad de recopilar datos de una gran cantidad de puntos de datos de manera eficiente es fundamental para la operación de estos sistemas.

Control de Variadores de Frecuencia

Los variadores de frecuencia (VFDs) a menudo soportan Modbus, lo que permite su control y monitoreo desde un PLC o sistema de control. Esto incluye la capacidad de arrancar y detener motores, ajustar la velocidad, monitorear el estado del motor y leer parámetros de diagnóstico.

Automatización de Edificios

En el ámbito de la automatización de edificios (Building Automation Systems - BAS), Modbus se utiliza para integrar sistemas de climatización (HVAC), iluminación, control de acceso y sistemas de seguridad. Permite la monitorización centralizada y el control de estos sistemas para optimizar el consumo de energía y mejorar el confort de los ocupantes.

Monitoreo de Energía

La recopilación de datos de medidores de energía, interruptores y otros dispositivos de monitoreo de energía se realiza comúnmente a través de Modbus. Esta información es vital para la gestión de la energía, la identificación de ineficiencias y la optimización del consumo.

Ventajas de Utilizar Modbus

La persistente popularidad de Modbus se puede atribuir a una serie de ventajas clave:

• Simplicidad: El protocolo es relativamente fácil de entender e implementar, lo que reduce los costos de desarrollo y la complejidad de la integración.
• Ampliamente Soportado: Una vasta cantidad de dispositivos industriales de diversos fabricantes soportan Modbus, lo que garantiza una alta interoperabilidad. Casi cualquier PLC o dispositivo de automatización moderno incluye soporte para Modbus.
• Eficacia: Especialmente en su formato RTU, Modbus es eficiente en el uso del ancho de banda y proporciona una comunicación rápida y confiable para muchas aplicaciones.
• Flexibilidad: El protocolo puede operar sobre diferentes medios físicos (serie, Ethernet) y se adapta a una amplia gama de aplicaciones, desde la lectura de un solo sensor hasta el control de complejas redes de dispositivos.
• Bajo Costo: Debido a su naturaleza abierta y a la disponibilidad de implementaciones de código abierto, el costo de integrar Modbus en un sistema es generalmente bajo.

Consideraciones para la Implementación

Si bien Modbus ofrece numerosas ventajas, su implementación exitosa requiere una cuidadosa consideración de varios factores:

Selección del Medio Físico y el Modo de Transmisión

La elección entre Modbus RTU sobre RS-485 y Modbus TCP/IP sobre Ethernet dependerá de los requisitos de la aplicación. Para distancias cortas y aplicaciones donde la infraestructura Ethernet no está disponible o es excesiva, Modbus RTU puede ser una opción más sencilla y rentable. Para redes más grandes, la integración con la infraestructura de TI existente y la comunicación a larga distancia, Modbus TCP/IP es la elección natural.

Gestión de Direcciones

Cada dispositivo esclavo en una red Modbus debe tener una dirección única. Es fundamental planificar y gestionar estas direcciones cuidadosamente para evitar conflictos y asegurar una comunicación correcta. En Modbus TCP/IP, las direcciones IP juegan un papel similar en la identificación de los dispositivos.

Velocidad de Transmisión y Tolerancia a Fallos

En redes Modbus RTU, la velocidad de transmisión (baud rate) y el tamaño de los caracteres deben configurarse de manera idéntica en todos los dispositivos. La elección de una velocidad adecuada es un compromiso entre la velocidad de comunicación y la distancia máxima del cableado. La red RS-485 es intrínsecamente más robusta frente al ruido eléctrico que RS-232, lo que la hace preferible en entornos industriales ruidosos.

Seguridad

Modbus, en sus formas más antiguas (RTU, ASCII, y a menudo TCP/IP sin capas adicionales), no incluye mecanismos de seguridad inherentes como encriptación o autenticación. Esto puede ser una preocupación en redes industriales conectadas a redes corporativas o a Internet. Para mitigar estos riesgos, se pueden emplear firewalls, VPNs, o segmentación de red para aislar el tráfico Modbus. También existen implementaciones más modernas de Modbus que incorporan capas de seguridad.

Manejo de Errores

El protocolo Modbus define códigos de error para indicar problemas durante la comunicación, como solicitudes inválidas, direcciones de registro no accesibles o errores de hardware. Es esencial que los sistemas de control y SCADA implementen un manejo adecuado de estos códigos de error para diagnosticar y resolver problemas de comunicación de manera efectiva.

Modbus y el Futuro de la Comunicación Industrial

A pesar de la aparición de protocolos de comunicación más nuevos y sofisticados, Modbus ha demostrado una notable resiliencia. Su simplicidad, su amplia adopción y su capacidad de adaptación a través de Modbus TCP/IP aseguran su relevancia continua. Si bien protocolos como OPC UA ofrecen funcionalidades más avanzadas y una seguridad integrada, Modbus sigue siendo una opción práctica y económica para muchas aplicaciones, especialmente en la automatización de niveles de campo y en sistemas heredados.

La interoperabilidad es un objetivo constante en la industria. La capacidad de Modbus para permitir que dispositivos de diferentes fabricantes "hablen" entre sí de manera efectiva es un testimonio de su diseño fundamental. A medida que la Industria 4.0 y el Internet de las Cosas Industrial (IIoT) continúan evolucionando, es probable que veamos a Modbus coexistir con estos nuevos paradigmas, actuando como una capa de comunicación robusta y probada en el tiempo en la base de la infraestructura de automatización. La práctica de la utilización y la programación de una red Modbus es un objetivo fundamental para cualquier profesional de la automatización industrial, ya que permite al alumno ser capaz de implementar y gestionar sistemas de comunicación esenciales.

La continua investigación y desarrollo en el campo de las comunicaciones industriales, como se refleja en artículos sobre redes inalámbricas industriales y tecnologías avanzadas, subraya la importancia de la conectividad en el entorno de la manufactura. Sin embargo, la base establecida por protocolos como Modbus sigue siendo indispensable. La selección de la red por implementar debe hacerse después de evaluar todos los parámetros técnicos que se consideran criterios de selección de la red, y Modbus, por su simplicidad y ubicuidad, a menudo se encuentra entre las opciones viables.
