Cómo Identificar un Interruptor Automático MPLS Defectuoso: Una Guía Exhaustiva

Las fallas eléctricas representan una amenaza significativa y a menudo subestimada en entornos residenciales e industriales. Según la Electrical Safety Foundation International (ESFI), aproximadamente 51,000 incendios estructurales son causados anualmente solo en los EE. UU. por fallas eléctricas, lo que resulta en más de $1.3 mil millones en daños a la propiedad. En el núcleo de la defensa de cualquier sistema eléctrico se encuentra el interruptor automático, un dispositivo crucial diseñado para interrumpir el flujo de corriente durante condiciones de falla. A diferencia de un fusible quemado, que indica claramente la interrupción, un interruptor automático defectuoso puede parecer funcional mientras permite secretamente que persistan sobrecorrientes peligrosas. Identificar un interruptor automático defectuoso antes de que ocurra una falla catastrófica es una habilidad crítica para administradores de instalaciones y profesionales eléctricos.

El Desgaste del Tiempo y los Factores Ambientales

Si bien un interruptor automático estándar está diseñado para la longevidad, generalmente dura de 30 a 40 años, sus componentes internos están sujetos a desgaste mecánico, erosión de los contactos y degradación ambiental. Los factores ambientales, en particular, aceleran significativamente el envejecimiento de estos dispositivos. La alta humedad, por ejemplo, puede reducir la resistencia del aislamiento, creando vías para fugas de corriente o fallas completas. Del mismo modo, los disparos frecuentes bajo carga, que ocurren cuando un circuito experimenta una demanda de energía superior a su capacidad nominal, causan picaduras por arco en los contactos internos del interruptor. Este fenómeno erosiona gradualmente la superficie de contacto, aumentando la resistencia eléctrica y generando calor adicional, lo que eventualmente puede llevar a una falla prematura del interruptor.

Inspección Sensorial: Las Primeras Señales de Alerta

Antes de emplear herramientas de diagnóstico avanzadas, una inspección sensorial exhaustiva a menudo revela el estado de un interruptor automático defectuoso. Prestar atención a las señales sutiles puede proporcionar una advertencia temprana crucial.

• Olor a quemado y sobrecalentamiento: Un olor acre distintivo, a menudo descrito como similar a pescado o plástico quemado, es un indicador claro de falla en el aislamiento o sobrecalentamiento interno. Este olor se produce cuando los materiales aislantes se degradan debido al calor excesivo generado por una resistencia elevada o arcos eléctricos.
• Daño visible: Busque signos de daño físico en y alrededor del interruptor automático. Las marcas de quemaduras en los tornillos de los terminales, la carcasa derretida alrededor del mango, o la corrosión en la conexión de la barra colectora son señales de advertencia graves. Estos daños sugieren que ha habido un flujo de corriente excesivo o un sobrecalentamiento localizado.
• Ruido audible: Un interruptor automático saludable opera en silencio. La presencia de zumbidos, chasquidos o crujidos provenientes del interruptor mientras está en servicio puede indicar problemas internos, como vibraciones de contactos sueltos o actividad de arco incipiente.

El Comportamiento del Interruptor: Disparos y Restablecimientos

El comportamiento de un interruptor automático al dispararse y al intentar restablecerlo puede ofrecer información valiosa sobre su estado.

• Negativa a reiniciar: Si un interruptor automático se dispara, el mango a menudo se mueve a una posición intermedia, indicando la activación del mecanismo de disparo. Sin embargo, un consejo profesional importante es que muchos usuarios creen erróneamente que un interruptor está roto porque no vuelve a encenderse inmediatamente. Para restablecer el mecanismo de resorte interno y permitir que el interruptor se vuelva a encender, debe empujar firmemente el mango a la posición OFF (apagado) hasta que escuche un “clic” distintivo, y luego volver a encenderlo. Si el interruptor no se restablece incluso después de este procedimiento, podría indicar un problema mecánico interno.

Resolución de Problemas: Sobrecarga del Circuito vs. Interruptor Defectuoso

Antes de asumir que el interruptor automático en sí está defectuoso, es crucial descartar causas externas como una sobrecarga del circuito.

• “Disparo fantasma”: Este término se refiere a los interruptores automáticos que se disparan sin una razón aparente o carga conectada. Si bien puede parecer que el interruptor está defectuoso, a menudo es el resultado de un problema en el cableado o un dispositivo conectado que está causando una fuga de corriente o un cortocircuito intermitente.
• Reintroducir Carga: Para investigar un posible disparo fantasma, vuelva a enchufar los dispositivos uno por uno, observando si el interruptor se dispara después de conectar un dispositivo específico. Si el interruptor se dispara instantáneamente sin ninguna carga conectada, esto sugiere fuertemente un cortocircuito en el cableado del circuito.

Pruebas Eléctricas para Profesionales Cualificados

Para los técnicos de instalaciones y el personal cualificado, la verificación de un interruptor automático defectuoso implica la comprobación de su continuidad eléctrica y su salida de tensión. Estas pruebas, sin embargo, deben realizarse con extrema precaución.

Advertencia de Seguridad: Trabajar dentro de un panel eléctrico conlleva un riesgo significativo de arco eléctrico y electrocución. Siempre se debe priorizar la seguridad, utilizando el Equipo de Protección Personal (EPP) adecuado, como guantes aislantes, gafas de seguridad y ropa ignífuga.

• Inspección Física del Panel: Comience por retirar la cubierta del panel eléctrico (asegurándose de que el panel esté "muerto" o desenergizado si es posible). Inspeccione el interruptor automático en cuestión para comprobar su alineación física con respecto a la barra colectora y otros interruptores. Una desalineación puede indicar problemas mecánicos subyacentes.
• Pruebas de Voltaje (con Precaución): Utilizando un multímetro configurado para medir voltaje de CA, se pueden realizar las siguientes pruebas en un panel energizado (con el EPP adecuado):

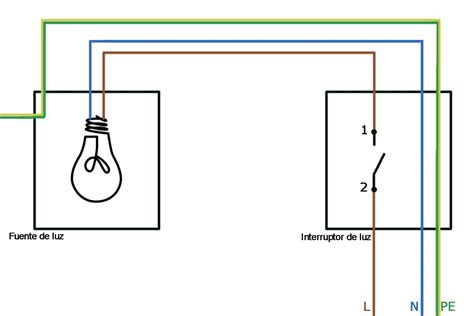

  • Prueba en estado ON (encendido): Con el interruptor automático en la posición ON, mida el voltaje entre los terminales de salida del interruptor y el neutro (o tierra). Para un interruptor de 120V / 240V (unipolar/bipolar), el interruptor está pasando el voltaje correctamente si se lee el voltaje nominal del circuito.
  • Prueba en estado OFF (apagado): Con el interruptor automático en la posición OFF, el voltaje de salida debe ser 0V. Si se mide 0V o un voltaje bajo fluctuante, el interruptor está defectuoso y no está interrumpiendo el flujo de corriente correctamente.
• Pruebas de Continuidad (Método más Seguro): Este método es más seguro, ya que se realiza en un interruptor desenergizado o con el circuito principal apagado.
  • Aislar: Apague el interruptor principal del panel para desenergizar todos los circuitos.
  • Prueba en estado ON (encendido): Encienda el interruptor automático bajo prueba. Con un multímetro configurado para medir continuidad (resistencia), coloque las sondas en los terminales de entrada y salida del interruptor. Debería haber una continuidad eléctrica (resistencia muy baja, cercana a cero ohmios).
  • Prueba en estado OFF (apagado): Apague el interruptor automático. Repita la prueba de continuidad. Ahora, debería haber una interrupción en la continuidad (resistencia infinita o muy alta). Si se detecta continuidad en la posición OFF, el interruptor está defectuoso.
• Prueba Mecánica: Mueva la palanca del interruptor automático de ON a OFF y viceversa varias veces. Debe encajar con decisión en cada posición. Si la palanca se detiene en el medio (posición de disparo) sin ser forzada, o se desliza sin resistencia, el mecanismo de resorte interno está roto y el interruptor necesita ser reemplazado.
• Pruebas en RCD/GFCI: Para Interruptores de Circuito de Falla a Tierra (RCD) o Interruptores de Circuito de Falla a Tierra de Protección (GFCI), presione el botón "TEST" en el dispositivo. Esto debe disparar el interruptor. Si no lo hace, el mecanismo de prueba interno o el circuito de detección de fallas a tierra está defectuoso.

Herramientas Avanzadas para Entornos Críticos

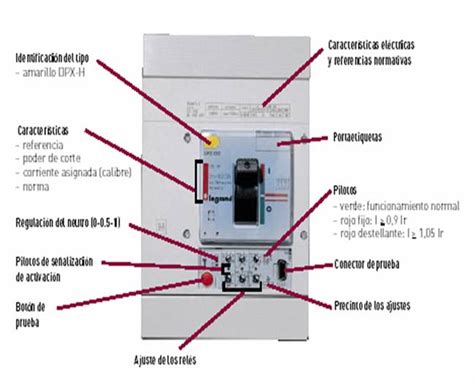

Para entornos industriales o infraestructuras críticas que utilizan una protección sofisticada, como las descritas en guías especializadas sobre interruptores automáticos limitadores de corriente, las pruebas simples con multímetro son insuficientes. Se requieren herramientas y técnicas más avanzadas:

• Prueba de Aislamiento (Megger Test): Esta prueba utiliza un megóhmetro para aplicar un voltaje de CC de alta tensión (típicamente 500-1000 V CC) a los contactos del interruptor automático. Se mide la resistencia de aislamiento entre los contactos y la tierra. Las lecturas deben superar normalmente 1 Megaohmio para interruptores usados (y ser significativamente más altas para interruptores nuevos). Una baja resistencia de aislamiento indica degradación del aislamiento o contaminación.

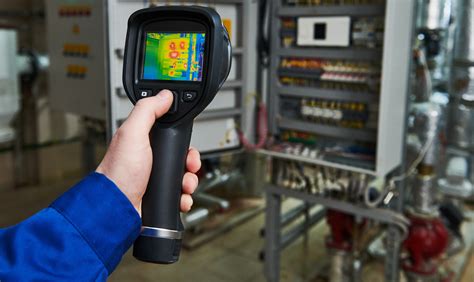

• Termografía: La termografía infrarroja es una herramienta estándar de mantenimiento preventivo en entornos industriales. Utilizando una cámara térmica, los técnicos pueden identificar puntos calientes en los interruptores automáticos y sus conexiones. Estos puntos calientes indican una resistencia de contacto elevada o conexiones sueltas, que son precursores de fallas.
• Análisis de Tiempo de Disparo y Despeje: Para interruptores automáticos de alta potencia, se utilizan analizadores de interruptores automáticos especializados. Los ingenieros miden el Tiempo de Apertura (el tiempo desde el inicio del disparo hasta la separación de los contactos) y el Tiempo de Despeje (el tiempo hasta la extinción del arco). Unas mediciones fuera de las especificaciones del fabricante pueden indicar un problema con el mecanismo de disparo o la capacidad de extinción de arcos del interruptor.

Localización Precisa del Interruptor Automático

Antes de que puedan comenzar las pruebas eléctricas, la identificación correcta del interruptor automático específico que alimenta una toma de corriente defectuosa o un circuito problemático es obligatoria.

• Buscadores de Disyuntores: Estas herramientas constan de un transmisor que se enchufa en la toma de corriente problemática y una unidad receptora portátil. El transmisor inyecta una señal en el cableado del circuito. A medida que el receptor se escanea sobre los interruptores automáticos en el panel, detecta la señal del transmisor. El receptor emitirá una señal audible o visual cuando se posicione sobre el interruptor correcto. Los modelos profesionales, como el Extech CB10 o trazadores industriales equivalentes, permiten el ajuste de la sensibilidad para eliminar las señales "fantasma" de los interruptores adyacentes o el cableado cercano.

Consideraciones Críticas y Advertencias

Si bien las pruebas de bricolaje son valiosas para la resolución de problemas inicial, los sistemas eléctricos poseen un potencial letal. Es fundamental comprender los límites de la seguridad y cuándo se debe recurrir a profesionales.

• ADVERTENCIA CRÍTICA: Paneles Eléctricos Peligrosos: Si su panel eléctrico es de la marca Federal Pacific Electric (FPE), Zinsco o Challenger fabricado antes de 1990, no intente realizar ninguna prueba eléctrica por su cuenta. Estos paneles tienen tasas de falla documentadas que superan el 25% y presentan un riesgo significativo de incendio y electrocución. Deben ser reemplazados inmediatamente por un electricista con licencia.
• Compatibilidad de Reemplazo: Al reemplazar un interruptor automático, es fundamental asegurarse de que sea compatible con el fabricante de su panel y el sistema de barras colectoras. Usar un interruptor incompatible puede ser peligroso y anular las garantías.
• Edad del Interruptor: Si sus interruptores automáticos tienen más de 40 años, el reemplazo profesional es innegociable. Incluso si parecen estar funcionando, los materiales internos pueden haberse degradado hasta un punto en que ya no ofrecen la protección adecuada.
• Cumplimiento de Códigos: Asegurar el cumplimiento de los códigos eléctricos locales es vital para el seguro y la seguridad. Un electricista con licencia garantizará que cualquier trabajo realizado cumpla con estas normativas.

Preguntas Frecuentes sobre Interruptores Automáticos

• ¿Puede un interruptor automático fallar sin dispararse?Sí. Esto se conoce como una condición de "falla cerrada" (closed-contact failure). El mecanismo interno puede atascarse, o los contactos pueden soldarse debido a sobrecorrientes pasadas o arcos. En esta situación, el interruptor no se abrirá incluso durante una sobrecarga o cortocircuito, lo que representa un grave peligro.
• ¿Por qué los interruptores automáticos de CC fallan de manera diferente a los de CA?Los arcos de CC son considerablemente más difíciles de extinguir que los arcos de CA porque no hay un punto de cruce por cero natural cada medio ciclo. Esto significa que el arco puede persistir y causar un daño significativo a los contactos. Un interruptor automático de CC a menudo falla debido a la degradación del conducto de arco, un componente diseñado para ayudar a extinguir el arco eléctrico.
• ¿Qué pruebas son seguras para un propietario o técnico no especializado?Las comprobaciones visuales básicas y las pruebas de continuidad (realizadas en un interruptor desenergizado) son generalmente seguras para personas competentes con un conocimiento básico de electricidad. Sin embargo, las pruebas de voltaje en un panel energizado requieren EPP adecuado, capacitación y una comprensión profunda de los riesgos involucrados. Siempre es mejor errar por el lado de la precaución y llamar a un profesional si no está completamente seguro.
