La impedancia característica de un cable coaxial es un parámetro fundamental en el campo de la electrónica de alta frecuencia y las telecomunicaciones. Comprender este concepto es esencial para garantizar la integridad y eficiencia de la transmisión de señales. Esta propiedad, intrínsecamente ligada a las características físicas y materiales del cable, determina cómo el cable interactúa con las ondas electromagnéticas que lo atraviesan, influyendo directamente en la calidad de la señal recibida.
Definición y Fundamentos Físicos de la Impedancia Característica
La impedancia característica, representada comúnmente por el símbolo (Z_0) y medida en ohmios ((\Omega)), no es una impedancia que se pueda medir directamente con un óhmetro. En cambio, es una propiedad inherente a la línea de transmisión que describe la relación entre la onda de voltaje y la onda de corriente que viaja a lo largo de ella. Se deriva de los parámetros de longitud por unidad de la línea: resistencia ((R)), inductancia ((L)), conductancia ((G)) y capacitancia ((C)).
La visión física para determinar la impedancia característica asume que los campos dinámicos eléctricos y magnéticos serán los mismos que serían a corriente continua (CC). Esta simplificación permite resolver el problema utilizando las leyes de campo estático. Las ecuaciones de Maxwell, cuando se expresan en un sistema de coordenadas que se alinea con la estructura de la línea de transmisión, se simplifican considerablemente, a menudo a ecuaciones diferenciales ordinarias unidimensionales. Para líneas coaxiales, se utiliza un sistema de coordenadas cilíndricas.

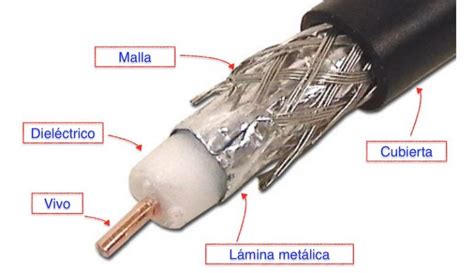

La sección transversal de una línea coaxial, como se ilustra en la Figura 1, presenta dos conductores concéntricos: un conductor interno con un radio exterior (a) y un conductor externo con un radio interior (b). Los campos entre estos conductores se resuelven expresando las relaciones de campo en coordenadas cilíndricas.
El primer parámetro a desarrollar es la capacitancia ((C)). Considerando una sección de línea de longitud (\Delta z), la ley de Gauss relaciona el flujo eléctrico con la carga total encerrada. Si (\rho_{\ell}) es la carga en el conductor interno por unidad de longitud, el flujo eléctrico en la dirección radial se relaciona con esta carga.
El desarrollo de las expresiones para la inductancia ((L)) y la resistencia ((R)) es más complejo, ya que la corriente fluye dentro del conductor interno. Sin embargo, en el límite de alta frecuencia, donde el efecto piel está completamente establecido, las corrientes en los conductores se limitan a una capa delgada cerca de sus superficies. El campo magnético queda confinado a la región entre los conductores. La inductancia de línea se calcula como el flujo magnético total por unidad de corriente, integrando sobre la sección transversal de la línea coaxial. La resistencia de las líneas se calcula utilizando la resistencia superficial de los conductores, (R_s).
La impedancia característica compleja se deriva de la fórmula (Z_0 = \sqrt{(R + \jmath\omega L)/(G + \jmath\omega C)}). Sin embargo, si la pérdida es pequeña, esta expresión se aproxima a la impedancia característica de una línea sin pérdidas, que es puramente real. En la práctica, para líneas coaxiales reales, el dieléctrico tiene pérdidas insignificantes y la resistencia ((R)) es pequeña.
Factores que Afectan la Impedancia Característica
La impedancia característica de un cable no es un valor fijo, sino que varía en función de varios factores interrelacionados:
Propiedades de los Materiales
Los materiales utilizados en la construcción del cable tienen una influencia significativa. Las propiedades del conductor (generalmente cobre o aluminio) y, de manera crucial, del material dieléctrico (aislante) que separa los conductores, son determinantes. La constante dieléctrica ((\varepsilon_r)) del material aislante es un factor clave. Materiales como el polietileno o la espuma de polietileno se utilizan comúnmente, cada uno con diferentes permitividades relativas que afectan la impedancia característica.
Dimensiones del Cable
Las dimensiones físicas del cable, en particular los diámetros de los conductores y la distancia entre ellos, juegan un papel vital.
- Diámetro del Conductor Interno: Un conductor interno de mayor diámetro generalmente tiende a disminuir la impedancia característica.
- Diámetro del Conductor Externo: El radio interior del conductor externo también es un factor importante.
- Distancia entre Conductores: La distancia entre el conductor interior y el conductor exterior, definida por el aislamiento, influye directamente. Una menor distancia entre los conductores suele resultar en una menor impedancia característica.
La relación entre estos diámetros y el material dieléctrico determina la impedancia característica final. Por ejemplo, en una línea coaxial, la impedancia característica se desprende de los diámetros del conductor interno y externo y la constante dieléctrica del material aislante entre ellas.
Frecuencia de la Señal
Aunque teóricamente la impedancia característica de una línea sin pérdidas es independiente de la frecuencia, en líneas reales con pérdidas, la frecuencia de la señal puede tener un efecto. A altas frecuencias, la reactancia ((\omega L) y (1/(\omega C))) domina, mientras que a frecuencias muy bajas, la resistencia ((R)) y la conductancia ((G)) tienen mayor influencia.
Longitud del Cable
Si bien la impedancia característica es teóricamente independiente de la longitud de la línea, en la práctica, los cables más largos pueden experimentar una mayor atenuación de la señal y variaciones de impedancia debido a factores como cambios de temperatura e interferencias electromagnéticas. Sin embargo, el valor de la impedancia característica en sí mismo no cambia con la longitud.
Tipos Comunes de Cables Coaxiales y sus Impedancias Nominales
La mayoría de los cables coaxiales están diseñados y fabricados con impedancias características específicas para optimizar su rendimiento en diversas aplicaciones. Las dos impedancias características más comunes son:
- 50 Ohmios: Esta impedancia es un compromiso óptimo para aplicaciones de radiofrecuencia (RF) y microondas. Se utiliza comúnmente en equipos de comunicación inalámbrica, sistemas de radar, equipos de prueba de RF y muchas aplicaciones militares. La elección de 50 ohmios ofrece un buen equilibrio entre la capacidad de manejo de potencia y la atenuación mínima.
- 75 Ohmios: Esta impedancia es predominante en aplicaciones de audio y vídeo, como sistemas de televisión por cable (CATV), receptores de televisión por satélite y conexiones de vídeo de alta definición. La impedancia de 75 ohmios es ideal para la transmisión de señales de vídeo y datos de banda ancha, minimizando las reflexiones de la señal que podrían causar imágenes fantasma o degradación de la calidad de la imagen.
Otros valores de impedancia característica para cables coaxiales, aunque menos comunes, incluyen 52 ohmios y 93 ohmios. La industria de RF utiliza nombres de tipo estándar, como los de la serie RG (Radio Guide), para clasificar los cables coaxiales, cada uno con especificaciones de impedancia y rendimiento particulares.
Ejemplos de Cables Coaxiales Comunes:
- RG59: Un tipo bien conocido de cable coaxial, típicamente con una impedancia característica de 75 ohmios. Históricamente utilizado en sistemas de TV y CCTV más antiguos, es relativamente delgado y flexible, pero presenta una mayor atenuación en comparación con otros cables, especialmente a frecuencias más altas.
- RG6: Otra opción popular, también con una impedancia característica de 75 ohmios. El RG6 ofrece una atenuación más baja que el RG59, lo que permite la transmisión de señales a distancias más largas con menos pérdida. Es ampliamente utilizado en televisión por cable moderna, televisión por satélite y conexiones a Internet de banda ancha.
- RG11: Con una impedancia característica de 75 ohmios, el RG11 es más grueso que el RG59 y el RG6 y presenta una atenuación aún menor. Esto lo hace ideal para transmisiones de muy larga distancia, como en grandes instalaciones de CCTV o tramos de cable extensos en edificios comerciales.
- RG174, RG179, RG188, RG187, RG316: Estos cables, con impedancias características que varían, son recomendados para aplicaciones específicas de hasta 1 GHz (RG174) o hasta 2.5 GHz (RG179, RG188, RG187, RG316).
Medición de la Impedancia Característica
Medir la impedancia característica de un cable coaxial es un procedimiento esencial en la electrónica de alta frecuencia. Existen varios métodos para realizar esta medición:
Uso de un Analizador de Redes Vectoriales (VNA)
Un analizador de redes vectoriales es una herramienta potente para medir la impedancia característica de un cable coaxial. El principio de funcionamiento se basa en la aplicación de técnicas como el convertidor de impedancia de cuarto de onda.
Calibración del VNA: Se inicia ejecutando una calibración estándar en el VNA, como la calibración Open-Short-Match (OSM) de un puerto. Esto asegura la precisión de las mediciones.
Conexión del Cable y Terminación: El cable coaxial a medir se conecta al analizador de redes vectoriales. Es crucial terminar el cable con una carga de impedancia conocida, típicamente una carga de 50 ohmios o 75 ohmios, dependiendo de la impedancia esperada del cable.
Ejecución de la Medida de S11: Se configura y ejecuta una medida de reflexión (S11) en el VNA. Se deben establecer las frecuencias de inicio y parada correctas para cubrir el rango de interés del cable.
Interpretación de Resultados con el Diagrama de Smith: Los resultados de la medición S11 se trazan en un diagrama de Smith. Este diagrama es una herramienta gráfica que visualiza la impedancia compleja.
- Si tanto la impedancia de carga como la impedancia característica del cable son iguales (por ejemplo, 50 ohmios), el diagrama de Smith mostrará un punto o un pequeño círculo en el centro (que representa la impedancia normalizada de 1:1).
- Para obtener una medida precisa, se utiliza la técnica del convertidor de impedancia de cuarto de onda. Esta técnica aplica el principio de que una línea de transmisión con una longitud de un cuarto de onda, terminada con una impedancia conocida ((Z_L)), puede ser utilizada para medir una impedancia desconocida. Se configura una frecuencia de parada lo suficientemente alta para que la traza en el diagrama de Smith cruce el eje resistivo exactamente una vez.
- La frecuencia de parada ideal (en MHz) se puede calcular dividiendo 75 entre la longitud aproximada del cable (en metros).
- Debido a la velocidad de propagación más lenta de las señales en los cables en comparación con el vacío, la frecuencia de parada calculada puede provocar un ligero sobreimpulso en el diagrama de Smith.
- Una vez obtenida una traza "ideal", se utiliza un marcador para localizar el punto donde la traza cruza el eje resistivo. Este valor representa la impedancia de entrada ((Z_{in})), que idealmente debería coincidir con la impedancia característica del cable. Incluso si un punto de traza no coincide exactamente con el eje resistivo, utilizar el punto más cercano también puede proporcionar resultados precisos.
Técnica de Reflectometría en el Dominio del Tiempo (TDR)
La reflectometría en el dominio del tiempo es otro método común para medir la impedancia característica. En TDR, se envía un impulso eléctrico de rápido aumento al cable y se miden las reflexiones que ocurren a lo largo del cable. Las características de estas reflexiones, como su amplitud y el tiempo de llegada, proporcionan información sobre la impedancia del cable en diferentes puntos. Un cambio en la impedancia a lo largo del cable se manifestará como una reflexión.
REFLECTOMETRÍA EN EL DOMINIO DEL TIEMPO (TDR)
Aplicaciones y la Importancia de la Adaptación de Impedancias
La impedancia característica de un cable es crucial para la transmisión eficiente de señales eléctricas sin distorsión. El principio de adaptación de impedancias dicta que para lograr la máxima transferencia de potencia desde una fuente a una carga, las impedancias de la fuente y la carga deben ser conjugadas complejas entre sí. En el contexto de una línea de transmisión, esto significa que la impedancia característica del cable ((Z_0)) debe coincidir con la impedancia de la fuente y la impedancia de la carga.
Minimización de Reflexiones de Señal
Cuando la impedancia característica del cable coincide con las impedancias de la fuente y la carga, la mayoría de la energía de la señal se transmite al destino. Si hay una discrepancia (un desajuste de impedancia), una parte de la señal se reflejará de vuelta hacia la fuente. Estas reflexiones pueden causar varios problemas:
- En sistemas de vídeo: Pueden manifestarse como imágenes fantasma, dobles o borrosas en la pantalla.
- En sistemas de datos de alta velocidad: Pueden provocar errores en los datos, conexiones lentas o poco fiables, y degradación general del rendimiento.
- En sistemas de RF: Pueden generar ondas estacionarias, reducir la eficiencia de la transmisión de potencia y potencialmente dañar los equipos debido a la potencia reflejada.
Por lo tanto, la elección del cable coaxial correcto con la impedancia característica adecuada para una aplicación específica es fundamental. Por ejemplo, los equipos de vídeo y audio suelen estar diseñados para funcionar con una impedancia de 75 ohmios, mientras que muchos sistemas de RF y microondas utilizan cables coaxiales de 50 ohmios.
Manejo de Potencia
La impedancia característica también afecta la capacidad de manejo de potencia del cable. Un desajuste de impedancia puede llevar a pérdidas de potencia excesivas, lo que puede resultar en sobrecalentamiento y daños al cable.
Cables de Par Trenzado
Aunque el enfoque principal ha sido en cables coaxiales, es importante mencionar que otros tipos de cables, como los cables de par trenzado (UTP - Unshielded Twisted Pair, STP - Shielded Twisted Pair, FTP - Foiled Twisted Pair), también tienen impedancias características. Estas varían, pero típicamente oscilan entre 100 y 150 ohmios para cables de par trenzado utilizados en redes informáticas. El trenzado de los pares ayuda a reducir la interferencia y la diafonía, y la impedancia característica depende de las características físicas de los hilos y la velocidad de torsión.
Consideraciones Adicionales y Aplicaciones Prácticas
La impedancia característica es un parámetro vital que se tiene en cuenta desde el diseño hasta la instalación de sistemas de transmisión de señales.
Cables de Extensión
Incluso en aplicaciones aparentemente simples como cables de extensión, la impedancia característica juega un papel. Un cable de extensión coaxial de 3 metros, por ejemplo, tendrá una impedancia característica (típicamente 50 o 75 ohmios) que debe ser considerada en el diseño del sistema para asegurar una transmisión de señal eficiente. La longitud del cable, aunque no altera la impedancia característica en sí, puede influir en la atenuación total de la señal y la susceptibilidad a interferencias externas.
Optimización de la Pérdida
La atenuación debida a la pérdida óhmica en los conductores ((\gammac)) puede ser minimizada optimizando las dimensiones de la línea coaxial. Para una impedancia característica dada, la atenuación se minimiza cuando la línea tiene una sección transversal grande. Para una línea coaxial llena de aire, la impedancia característica de pérdida mínima es de aproximadamente 76.7 (\Omega). Para una línea coaxial llena de teflón ((\varepsilonr = 2.1)), la impedancia característica de pérdida mínima es de aproximadamente 52.9 (\Omega). La elección común de 50 (\Omega) es un buen compromiso para muchas aplicaciones de RF.
Frecuencia de Operación y Propagación Monomodo
La elección de la impedancia característica y las dimensiones de los cables coaxiales también se consideran para asegurar la propagación monomodo, es decir, que solo el modo de transmisión fundamental (TEM) se propague eficientemente. Esto es particularmente importante a frecuencias más altas para evitar la aparición de modos de orden superior que pueden distorsionar la señal. La frecuencia de operación superior de un cable coaxial está relacionada con su geometría, donde el radio del conductor externo juega un papel significativo.
Adaptadores de Impedancia
En situaciones donde se requiere conectar un cable con una impedancia a un dispositivo con una impedancia diferente, se pueden utilizar transformadores de adaptación de impedancia. Estos componentes ayudan a minimizar los desajustes y las reflexiones de señal, permitiendo una integración más fluida de diferentes partes de un sistema.
En resumen, la impedancia característica de una línea coaxial es un concepto multifacético que abarca principios físicos fundamentales, consideraciones de diseño de materiales y dimensiones, y aplicaciones prácticas críticas en la electrónica y las telecomunicaciones. Su correcta comprensión y aplicación son esenciales para el diseño y funcionamiento de sistemas que dependen de la transmisión de señales de alta frecuencia.
