Desde la extracción del primer filamento de cuarzo en 1930, la humanidad ha entrado de lleno en la era de la fibra óptica. Esta tecnología, que hoy parece omnipresente, ha revolucionado la forma en que transmitimos información, permitiendo velocidades y capacidades de comunicación sin precedentes. Pero, ¿cómo es posible que la luz viaje a través de un delgado hilo de vidrio o plástico, a menudo a través de intrincados caminos y a velocidades asombrosas? La respuesta reside en dos fenómenos ópticos fundamentales: la refracción y la reflexión, magnificados por el diseño ingenioso de la propia fibra óptica.
El Principio Fundamental: Refracción y Reflexión

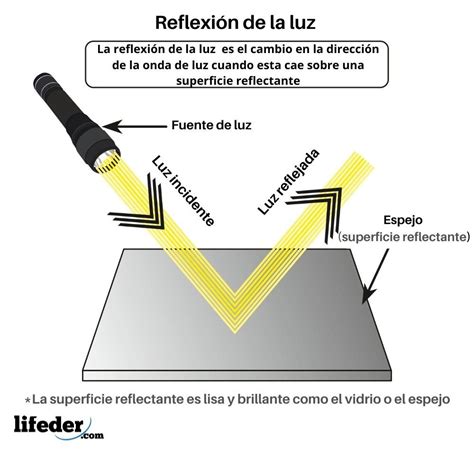

Para comprender cómo se mueve la luz a través de la fibra óptica, debemos recurrir a los principios básicos de la física óptica. Imaginemos un pasillo largo y recto: si apuntamos una linterna hacia él, la luz viajará en línea recta y llegará al otro extremo. Sin embargo, ¿qué sucede si el pasillo tiene una curva? En este escenario, podríamos colocar un espejo en la esquina para redirigir el haz de luz. Si el pasillo es muy sinuoso, con múltiples curvas, podríamos revestir las paredes con espejos y orientar la luz para que rebote de lado a lado.
La fibra óptica opera bajo un principio similar, pero en lugar de espejos, utiliza las propiedades intrínsecas de los materiales que la componen. La luz se transmite a través de un filamento de material dieléctrico, comúnmente vidrio o polímeros acrílicos, que actúa como un conducto. Este conducto está fabricado con dos capas concéntricas: el núcleo (core) y el revestimiento (cladding). La clave de su funcionamiento reside en la diferencia de los índices de refracción entre estas dos capas.
El índice de refracción de un material es un parámetro óptico que mide la velocidad de la luz en dicho material en comparación con su velocidad en el vacío. La Ley de Snell describe cómo la luz se refracta, es decir, cambia de dirección y velocidad, al pasar de un medio a otro con un índice de refracción diferente. En una fibra óptica, el núcleo tiene un índice de refracción más alto que el revestimiento.

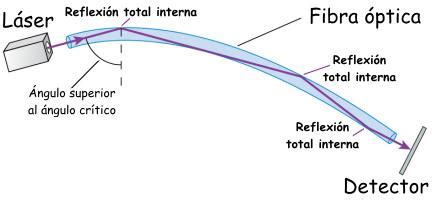

Cuando un rayo de luz entra en el núcleo de la fibra, y al incidir sobre la frontera entre el núcleo y el revestimiento, ocurre un fenómeno crucial: la Reflexión Interna Total (TIR, por sus siglas en inglés). Si el ángulo de incidencia del rayo de luz sobre la frontera es mayor que un "ángulo crítico" determinado por los índices de refracción de ambos materiales, la luz no se refracta hacia el revestimiento, sino que se refleja completamente de vuelta hacia el interior del núcleo.
Este proceso de reflexión interna total se repite continuamente a medida que la luz viaja a lo largo de la fibra. El rayo de luz "rebota" en las paredes del núcleo, confinándose dentro de él y propagándose hasta el extremo opuesto del cable. De esta manera, la luz queda atrapada en el conducto, viajando a velocidades muy cercanas a la de la luz en el vacío, pero con una pérdida mínima de energía.
Estructura de un Cable de Fibra Óptica
Un cable de fibra óptica, a pesar de su aparente simplicidad, es una estructura compleja diseñada para proteger y guiar la luz de manera eficiente. Sus componentes principales, de adentro hacia afuera, son:
- Núcleo (Core): Es el elemento central por donde viaja la luz. Está fabricado de vidrio de sílice o plástico de alta transparencia y posee un índice de refracción más elevado. Su diámetro varía según el tipo de fibra.
- Revestimiento (Cladding): Rodea al núcleo y está hecho de un material con un índice de refracción ligeramente inferior al del núcleo. Su función es reflejar la luz de vuelta al núcleo mediante el fenómeno de reflexión interna total.
- Buffer (Recubrimiento primario): Es una capa protectora que envuelve el revestimiento. A menudo es un gel o un polímero que ayuda a absorber impactos y protege la fibra de la humedad y los daños físicos.
- Capa de Armadura (Strength Member): Compuesta por hilos de materiales resistentes como el Kevlar, proporciona soporte mecánico al cable, protegiéndolo de la tensión y evitando roturas.
- Recubrimiento Exterior (Jacket): Es la capa más externa del cable, generalmente de plástico o PVC, que protege todos los componentes internos de las condiciones ambientales y el desgaste mecánico.
En algunos cables, pueden existir capas adicionales como drenajes de humedad, cintas de Mylar y recubrimientos ignífugos, dependiendo de la aplicación específica del cable.

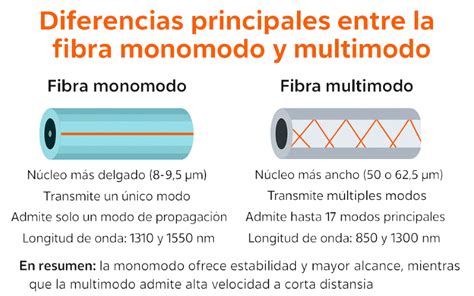

Tipos de Fibra Óptica: Monomodo y Multimodo
Las fibras ópticas se clasifican principalmente en dos grandes categorías, diferenciadas por la forma en que la luz viaja a través de su núcleo:
Fibra Óptica Monomodo (Single-Mode Fiber - SMF)
Las fibras monomodo, también llamadas unimodales, son aquellas que están diseñadas para guiar y transmitir un solo rayo de luz (un solo modo de propagación) a través del eje de la fibra. Esto se logra mediante un núcleo extremadamente delgado, típicamente de unos 9 micrones de diámetro. Al permitir que solo un modo de luz viaje, se eliminan las diferencias en los tiempos de propagación que ocurren cuando múltiples rayos siguen trayectorias ligeramente diferentes.
Ventajas:
- Mayor ancho de banda y velocidad: Al evitar la dispersión modal, las fibras monomodo pueden transmitir datos a velocidades mucho mayores y a distancias significativamente más largas.
- Menor atenuación: La pérdida de señal por kilómetro es considerablemente menor, lo que las hace ideales para enlaces de larga distancia.
- Alta direccionalidad: Requieren fuentes de luz muy direccionales, como láseres.
Desventajas:
- Difícil acoplamiento de la luz: El pequeño diámetro del núcleo hace que sea más complicado alinear y acoplar la luz de la fuente, requiriendo equipos más precisos.
- Mayor coste: Generalmente, los componentes y la fabricación de fibras monomodo son más caros.
Las fibras monomodo son la elección predilecta para las redes troncales de telecomunicaciones, enlaces submarinos y las redes de larga distancia de los operadores, ya que minimizan la dispersión y permiten alcanzar distancias de hasta 100 kilómetros o más sin necesidad de repetidores.
Fibra Óptica Multimodo (Multi-Mode Fiber - MMF)
En contraste, las fibras multimodo poseen un núcleo de mayor diámetro (típicamente de 50 o 62.5 micrones). Este núcleo más ancho permite que la luz viaje a través de múltiples rayos o "modos" de propagación simultáneamente. La luz entra en el núcleo y sigue diversas trayectorias, rebotando en las paredes del núcleo en ángulos ligeramente diferentes.
Ventajas:
- Menor coste: Son más económicas de fabricar y requieren fuentes de luz menos costosas, como LEDs o VCSELs (Vertical-Cavity Surface-Emitting Lasers).
- Fácil acoplamiento de la luz: El mayor diámetro del núcleo facilita la conexión y alineación de la luz.
- Mayor tolerancia a la curvatura: Son menos sensibles a las pérdidas por flexión, lo que las hace más fáciles de instalar en entornos con curvas pronunciadas.
Desventajas:
- Mayor dispersión modal: Dado que los diferentes modos de luz viajan por trayectorias de distinta longitud, llegan al receptor en momentos ligeramente diferentes. Esto provoca una "dispersión modal" que limita el ancho de banda y la distancia máxima de transmisión.
- Menor ancho de banda y velocidad: La dispersión modal restringe las velocidades de transmisión y las distancias alcanzables en comparación con la fibra monomodo.
Las fibras multimodo son comúnmente utilizadas en redes de área local (LAN) dentro de edificios, centros de datos y conexiones de corta distancia, donde las velocidades de hasta 10 Gbps son suficientes y las distancias no superan los cientos de metros.
Fibras de Índice Graduado vs. Índice Escalonado
Dentro de las fibras multimodo, existen dos diseños principales de perfil de índice de refracción:
- Fibras de Índice Escalonado (Step-Index): En este diseño, el índice de refracción del núcleo es uniforme y cambia abruptamente en la frontera con el revestimiento. Este fue el primer diseño de fibra óptica y, aunque sencillo, sufre de una dispersión modal significativa debido a las múltiples trayectorias que siguen los rayos de luz.
- Fibras de Índice Graduado (Graded-Index): Estas fibras presentan un índice de refracción que disminuye gradualmente desde el centro del núcleo hacia el revestimiento. Este perfil graduado permite que los rayos de luz que viajan por trayectorias más largas (más cerca del borde del núcleo) se muevan más rápido, mientras que los rayos más cercanos al centro (con trayectorias más cortas) se mueven más lento. El objetivo es que todos los rayos lleguen al final de la fibra aproximadamente al mismo tiempo, minimizando así la dispersión modal. Las fibras de índice graduado representan un término medio entre las ventajas y desventajas de las fibras monomodo y las multimodo de índice escalonado.
La Velocidad de la Luz en la Fibra
Si bien la velocidad de la luz en el vacío es de aproximadamente 300.000 kilómetros por segundo (km/s), en medios materiales como el vidrio o los polímeros, la luz viaja a una velocidad menor. La velocidad exacta depende del índice de refracción del material. En una fibra óptica de vidrio, la luz puede viajar a una velocidad de aproximadamente 197.368 km/s. Esto se traduce en que, en un milisegundo, la luz puede recorrer cerca de 197 kilómetros dentro de la fibra. Esta velocidad, aunque menor que en el vacío, es extraordinariamente rápida y permite la transmisión de datos a distancias considerables en tiempos muy cortos.
Más Allá de la Teoría: Fenómenos del Mundo Real
En el mundo real, la propagación de la luz en las fibras ópticas se ve influenciada por varios factores que pueden afectar el ancho de banda, la eficiencia y la capacidad del sistema. Los materiales no son perfectos y pueden contener impurezas que absorben o dispersan la luz. Además, la propia luz está sujeta a fenómenos como:
- Atenuación: La pérdida de potencia de la señal luminosa a medida que viaja por la fibra. Se mide en decibelios por kilómetro (dB/km) y es el resultado de la absorción (donde la energía de la luz es absorbida por el material) y la dispersión (donde la luz se desvía en diferentes direcciones por imperfecciones del material).
- Dispersión: Fenómenos que ensanchan el pulso de luz a medida que viaja, limitando la capacidad de distinguir pulsos sucesivos. Los tipos principales incluyen la dispersión modal (en fibras multimodo) y la dispersión cromática (debida a que la luz de diferentes colores o longitudes de onda viaja a velocidades ligeramente distintas).
- Pérdidas por Flexión: Si la fibra se dobla demasiado, la luz puede escapar del núcleo y perderse.
Para mitigar estos efectos, se emplean materiales de alta pureza, diseños de fibra optimizados y técnicas de codificación de señales.
Aplicaciones y Futuro de la Fibra Óptica
La fibra óptica ha transformado radicalmente las telecomunicaciones, permitiendo la transmisión de voz, datos y video a grandes distancias con una velocidad y ancho de banda muy superiores a los cables metálicos. Su inmunidad a las interferencias electromagnéticas la convierte en una tecnología robusta y fiable.
Sus aplicaciones se extienden mucho más allá de la conectividad a Internet:
- Telecomunicaciones: Redes telefónicas, enlaces de datos, redes móviles (4G, 5G).
- Medicina: Endoscopias, microscopios de alta resolución, cirugía láser.
- Aplicaciones militares: Sistemas de comunicación seguros, sensores.
- Iluminación: Creación de efectos de luz decorativos y funcionales.
- Industria: Sensores, control de procesos, robótica.
El campo de la fibra óptica continúa evolucionando. Innovaciones como la tecnología XGS-PON permiten velocidades simétricas de 10 Gbps en redes residenciales. La Fibra Óptica de Plástico (POF) se utiliza para instalaciones interiores por su flexibilidad y resistencia. Incluso se investiga la Fibra Óptica de Núcleo Hueco (Hollow Core Fiber), que promete reducir drásticamente la latencia al permitir que la luz se propague a velocidades aún mayores.
Fibra óptica - ¿Qué es? ¿Cómo funciona?
La fibra óptica, a través de la danza controlada de la luz, sigue siendo el pilar fundamental de la comunicación moderna y promete seguir impulsando el progreso tecnológico en las décadas venideras.
