La transmisión de datos ha experimentado una revolución silenciosa pero profunda con la llegada de la fibra óptica. Lejos de las señales eléctricas que tradicionalmente recorrían los cables de cobre, la fibra óptica utiliza pulsos de luz para transportar información a velocidades y distancias antes inimaginables. Este avance tecnológico ha redefinido las telecomunicaciones, la automatización industrial, y hasta la forma en que interactuamos con el mundo digital en nuestros hogares. Pero, ¿qué es exactamente la fibra óptica y cómo funciona este medio de transmisión tan particular?
El Fundamento de la Fibra Óptica: Luz Guiada por Reflexión
En su esencia, la fibra óptica es un filamento delgado y transparente, generalmente fabricado de vidrio (sílice) o de plástico (polímero acrílico), diseñado para conducir luz. Estos hilos, a menudo más finos que un cabello humano, actúan como guías de ondas, permitiendo que las señales luminosas viajen desde un extremo del cable hasta el otro con mínimas pérdidas. La magia detrás de esta transmisión reside en un principio físico fundamental: la reflexión interna total (TIR).

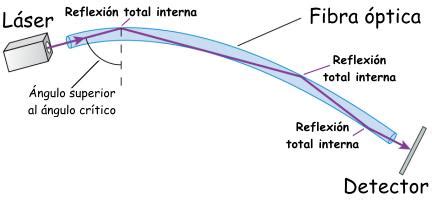

Cuando un rayo de luz incide sobre la frontera entre dos medios transparentes con diferentes índices de refracción, puede ocurrir que, al cruzar de un medio a otro con un índice de refracción menor, la luz no se refracte al exterior, sino que se refleje completamente de vuelta al medio original. Este fenómeno, explicado por la Ley de Snell y la noción del ángulo crítico de incidencia, permite que la luz quede atrapada dentro del núcleo de la fibra, rebotando en sus paredes internas a medida que avanza.
La luz utilizada para transmitir datos puede ser generada por fuentes como LEDs (diodos emisores de luz) o láseres. La información se codifica mediante pulsos de luz: la presencia de un pulso representa un "1" digital, mientras que su ausencia representa un "0". De esta manera, la luz se convierte en un vehículo para las señales de datos digitales, viajando a la velocidad de la luz a través del cable sin "filtrarse", gracias a las propiedades reflectantes de las paredes internas de la fibra y a su estructura.
Estructura de un Cable de Fibra Óptica: Más Allá del Hilo Luminoso
Un cable de fibra óptica es un componente complejo diseñado para proteger y optimizar la transmisión de señales luminosas. Aunque la estructura puede variar, generalmente consta de varias capas:
- Núcleo (Core): Es el elemento central por donde viaja la luz. Está hecho de vidrio o plástico de alta pureza.
- Revestimiento (Cladding): Rodea el núcleo y tiene un índice de refracción ligeramente menor que este. Su función es reflejar la luz de vuelta al núcleo, evitando su dispersión.
- Buffer (Recubrimiento): Una capa protectora, a menudo de gel, que envuelve el núcleo y el revestimiento. Ayuda a evitar que la luz escape y protege las fibras de daños.
- Cinta de Mylar y Capas Aislantes: Proporcionan aislamiento adicional y protección contra la humedad.
- Armadura: En cables diseñados para entornos más hostiles, una capa de Kevlar u otro material resistente puede proporcionar protección mecánica adicional contra tirones y aplastamientos.
- Recubrimiento Exterior: La capa más externa, típicamente de plástico o PVC, que protege todo el conjunto del cable de las condiciones ambientales.
Existen también elementos adicionales como hilos de fibra de refuerzo, drenajes de humedad y recubrimientos ignífugos, dependiendo de la aplicación específica del cable.

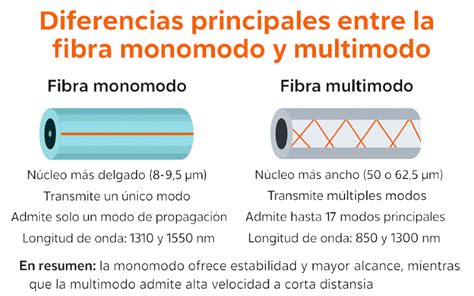

Tipos de Fibra Óptica: Monomodo vs. Multimodo y sus Aplicaciones
La distinción fundamental entre los tipos de fibra óptica se basa en la cantidad de "modos" o haces de luz que pueden transmitirse simultáneamente a través de su núcleo.
Fibra Óptica Monomodo (SMF - Single-Mode Fiber)
Las fibras monomodo están diseñadas para transmitir una única onda de luz, o un solo modo de propagación. Esto se logra mediante un núcleo de diámetro muy pequeño, típicamente entre 8.3 y 10 micrómetros (µm). Este diámetro reducido minimiza el fenómeno de dispersión modal, donde diferentes haces de luz viajan por caminos ligeramente distintos y llegan a destinos en tiempos diferentes. Al permitir solo un camino, la señal se mantiene coherente y puede viajar distancias extremadamente largas, alcanzando hasta 150 kilómetros (km) sin necesidad de amplificación o regeneración de la señal. Por esta razón, las fibras monomodo son la elección predilecta para las redes de telecomunicaciones de larga distancia, cables submarinos y la infraestructura troncal de Internet.
Fibra Óptica Multimodo (MMF - Multi-Mode Fiber)
En contraste, las fibras multimodo poseen un núcleo de mayor diámetro, comúnmente de 50 o 62.5 micrómetros (µm). Este diámetro mayor permite que múltiples haces de luz, o modos, se propaguen simultáneamente a través del núcleo. Sin embargo, esta capacidad multimodales introduce un fenómeno conocido como dispersión modal, donde los diferentes modos de luz llegan al final del cable en tiempos distintos, lo que limita la distancia a la que los datos pueden transmitirse con fiabilidad. La dispersión impide la transmisión de datos a grandes distancias. Por ello, las fibras multimodo son más adecuadas para redes locales (LAN), centros de datos y aplicaciones de cortas distancias, generalmente hasta unos pocos cientos de metros.
La designación "980/1000" que a veces encontramos en las especificaciones de un cable de fibra óptica se refiere a las dimensiones del núcleo y la cubierta en micrómetros. El primer número (980) indica el diámetro del núcleo, y el segundo (1000) el diámetro de la cubierta exterior protectora.
Fibra Óptica Polimérica (POF): Flexibilidad y Facilidad de Instalación
Una categoría importante dentro de las fibras ópticas son las fibras ópticas poliméricas (POF - Polymer Optical Fiber). Estas fibras están fabricadas a partir de plásticos, siendo el PMMA (polimetacrilato de metilo) el material más común. Las POF ofrecen una gran flexibilidad y una notable resistencia a daños mecánicos, lo que las hace más fáciles de instalar y, en general, más económicas de producir en comparación con las fibras de vidrio.
Debido a su estructura y propiedades, las POF son ideales para la transmisión de datos en distancias cortas (hasta varias decenas de metros). Sus aplicaciones incluyen redes locales de computadoras, sistemas de automatización, instalaciones de audio-video de alta calidad y, especialmente, aplicaciones industriales móviles donde la flexibilidad y la resistencia son primordiales.
Direccionalidad de la Transmisión: SIMPLEX y DUPLEX
Los cables de fibra óptica también se clasifican según la dirección en la que pueden transmitir datos:
- SIMPLEX: Estos cables permiten la transmisión de datos en una sola dirección, desde un transmisor a un receptor. Son adecuados para escenarios donde la comunicación bidireccional no es necesaria o donde se implementan sistemas separados para cada dirección.
- DUPLEX: Los cables DUPLEX están equipados con dos fibras ópticas independientes, una para transmitir y otra para recibir. Esto permite la comunicación bidireccional simultánea, donde la transmisión y la recepción de señales ocurren en ambas direcciones al mismo tiempo.
Ejemplos de Cables Poliméricos (HITRONIC® POF de Lapp)
La oferta de productos como las fibras ópticas poliméricas HITRONIC® POF de Lapp ilustra estas clasificaciones:
- SIMPLEX-PE-PUR: Cable naranja, libre de halógenos, con fibra óptica polimérica (PMMA y revestimiento de fluoropolímero, diámetro P980/1000) para transmisión unidireccional.
- SIMPLEX-FD-PE-PUR: Similar al anterior, pero diseñado para guías y conexiones móviles debido a su gran flexibilidad, permitiendo transmisión unidireccional.
- DUPLEX-PE: Cable negro, libre de halógenos, con fibra polimérica (PMMA y revestimiento de fluoropolímero, diámetro P980/1000) para transmisión y recepción bidireccional.
- DUPLEX-PE-PUR: Cable naranja, libre de halógenos, con cubierta de poliuretano (PUR) que ofrece resistencia a altas temperaturas y aceites, permitiendo transmisión bidireccional.
- DUPLEX-HY-PE-PUR: Versión naranja libre de halógenos con mayor resistencia a la tracción y cubierta de poliuretano para mayor resistencia a temperatura y aceites, para transmisión bidireccional.
- DUPLEX-FD-PE-PUR: Cable naranja, libre de halógenos, diseñado para conexiones móviles, permitiendo transmisión bidireccional. Las fibras están cubiertas con polietileno (PE) para protección adicional.
- DUPLEX-PNB-PA-PUR / DUPLEX-PNB-PA-PVC: Cables verdes para aplicaciones PROFINET tipo B, para montaje permanente. Utilizan dos fibras de PMMA (diámetro P980/1000) para transmisión bidireccional. La versión PVC tiene una cubierta exterior de PVC.
- DUPLEX-PNC-PA-PUR: Cable verde para aplicaciones PROFINET tipo C, diseñado para conexiones móviles en guías, permitiendo transmisión bidireccional.
Una característica distintiva de la serie HITRONIC® POF es su alta flexibilidad, combinada con la capacidad de soportar cargas mecánicas significativas.
Ventajas Clave de la Fibra Óptica
La adopción generalizada de la fibra óptica se debe a una serie de ventajas significativas sobre los cables de cobre tradicionales:
- Mayor Velocidad y Ancho de Banda: La fibra óptica puede transmitir datos a velocidades mucho mayores y con un ancho de banda significativamente superior, permitiendo el transporte de grandes cantidades de datos digitales.
- Menor Pérdida de Señal: Las señales luminosas viajan a través de la fibra con una atenuación mínima, lo que permite cubrir distancias mucho mayores sin necesidad de repetidores frecuentes.
- Inmunidad a Interferencias Electromagnéticas (EMI): A diferencia de los cables de cobre, que transmiten señales eléctricas y son susceptibles a interferencias de campos electromagnéticos, la fibra óptica utiliza luz y, por lo tanto, es inmune a estas perturbaciones. Esto la hace ideal para entornos industriales ruidosos, plantas de energía o centros de datos.
- Seguridad y Durabilidad: La fibra óptica no conduce electricidad, lo que elimina el riesgo de chispas y cortocircuitos. Además, los materiales utilizados suelen ser resistentes a la corrosión y a condiciones ambientales adversas.
- Menor Tamaño y Peso: Los cables de fibra óptica son considerablemente más delgados y ligeros que los cables de cobre de capacidad comparable, lo que facilita la instalación y reduce el espacio necesario en conductos y armarios.
- Costo a Largo Plazo: Si bien la inversión inicial en equipos y la instalación pueden ser considerables, la capacidad de transmisión, la menor necesidad de mantenimiento y la durabilidad a largo plazo hacen que la fibra óptica sea el medio más rentable para transportar información a gran escala.
Aplicaciones Diversas de la Fibra Óptica
La versatilidad de la fibra óptica ha llevado a su implementación en una amplia gama de sectores:
Telecomunicaciones
La fibra óptica es la columna vertebral de las redes de telecomunicaciones modernas, proporcionando acceso rápido y confiable a Internet de alta velocidad, telefonía y servicios de televisión digital a largas distancias. La tecnología "Fiber to the Home" (FTTH) lleva la fibra directamente a los hogares, ofreciendo velocidades de conexión sin precedentes.
¿Qué es FTTH? La fibra óptica hasta tu hogar explicada fácil 💥📡
Industria y Automatización
En entornos industriales, la fibra óptica se utiliza para la comunicación entre máquinas, sistemas de control y robots. Su inmunidad a las interferencias electromagnéticas es crucial en fábricas y plantas de producción, garantizando una transmisión de datos fiable.
Redes de Computadoras y Centros de Datos
Los centros de datos, que manejan volúmenes masivos de información, son grandes usuarios de fibra óptica para sus interconexiones de alta velocidad. La fibra permite la rápida transferencia de datos entre servidores y sistemas de almacenamiento.
Medicina
La fibra óptica se emplea en endoscopios y otros instrumentos médicos para visualizar áreas internas del cuerpo humano, permitiendo diagnósticos y tratamientos mínimamente invasivos.
Iluminación y Aplicaciones Artísticas
La capacidad de la fibra óptica para guiar la luz la hace útil en sistemas de iluminación decorativa, señalización y en la creación de efectos visuales.
Sensores
Las fibras ópticas pueden actuar como sensores para medir una variedad de parámetros físicos como temperatura, presión, deformación, humedad e incluso campos eléctricos o magnéticos. Estos sensores son valiosos en aplicaciones industriales, monitorización ambiental y en la exploración de recursos naturales.
Consideraciones de Instalación y Mantenimiento
Aunque la fibra óptica ofrece numerosas ventajas, su instalación y mantenimiento requieren técnicas y herramientas especializadas. La unión de fibras ópticas, ya sea mediante empalme de fusión (usando un arco eléctrico para fundir los extremos) o empalme mecánico (manteniendo las fibras en contacto mediante fuerza mecánica), exige precisión para minimizar la pérdida de señal.
La limpieza de los conectores y los extremos de las fibras es fundamental, ya que la suciedad o los residuos pueden causar una atenuación significativa de la señal. Existen herramientas y kits de limpieza específicos para esta tarea.
La selección de los conectores adecuados es también importante. Entre los más comunes se encuentran los conectores LC (Lucent Connector), populares en entornos de alta densidad como los centros de datos; los SC (Subscriber Connector o Standard Connector), que ofrecen un mecanismo de enganche rápido; y los ST (Straight Tip), uno de los tipos más antiguos, a menudo encontrado en instalaciones más antiguas.
Conclusión
La fibra óptica ha transformado la forma en que nos comunicamos y procesamos información. Desde las redes de telecomunicaciones globales hasta las aplicaciones industriales más específicas, su capacidad para transmitir datos a la velocidad de la luz, con alta fiabilidad y resistencia a interferencias, la posiciona como un medio de transmisión indispensable en el mundo moderno. Comprender sus principios de funcionamiento, sus diferentes tipos y sus aplicaciones es clave para aprovechar al máximo esta tecnología luminosa.
