Arduino, una plataforma de electrónica de código abierto, ha democratizado el acceso a la creación de proyectos interactivos y conectados. Su facilidad de uso, tanto en hardware como en software, lo convierte en la elección predilecta para aficionados, estudiantes y profesionales. La placa central, el Arduino UNO, es un microcontrolador basado en el ATmega328P, que integra todo lo necesario para su funcionamiento, permitiendo su alimentación a través de USB, adaptadores de corriente o baterías. La verdadera magia de Arduino reside en su capacidad de expansión mediante "shields", módulos que añaden funcionalidades específicas.
Uno de estos shields, el GPRS Shield, abre las puertas a la comunicación móvil, permitiendo a los proyectos de Arduino enviar y recibir datos a través de redes celulares. Este shield se basa en el módulo SIM900 de SIMCOM, un dispositivo versátil que no solo permite el envío y recepción de mensajes SMS, sino que también facilita la conexión a internet mediante GPRS. Su integración en proyectos de Internet de las Cosas (IoT) es fundamental, ofreciendo una solución robusta para la recopilación y transmisión de datos desde ubicaciones remotas.
Configuración del Hardware: Los Primeros Pasos hacia la Conectividad

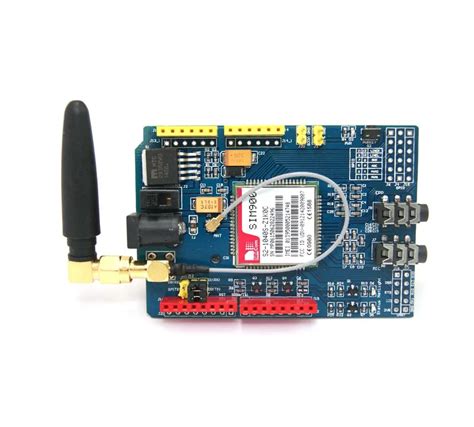

La puesta en marcha del GPRS Shield con tu Arduino UNO es un proceso directo, diseñado para minimizar las complicaciones iniciales. El primer requisito es una tarjeta SIM con un plan de datos activado. Esta tarjeta será el puente de tu proyecto hacia la red móvil. Una vez que tengas la SIM lista, deberás insertar la tarjeta GPRS Shield sobre la placa Arduino UNO. Es importante aplicar una presión suave pero firme hasta que los pines del shield y los conectores de la placa queden sólidamente acoplados. Esta conexión física es crucial para la comunicación entre ambos componentes.
Para el control y la gestión del GPRS Shield, se utiliza una interfaz UART (Universal Asynchronous Receiver-Transmitter), también conocida como comunicación serie. Esta interfaz permite que el Arduino envíe y reciba comandos al módulo SIM900. Los comandos AT, un estándar de la industria para controlar módems GSM, son la clave para interactuar con el SIM900. "AT" es la abreviatura de "Attention" y precede a cada comando, indicando al módulo que debe prestar atención a la instrucción que sigue. La comunicación serie entre Arduino y el SIM900 se configura típicamente a una velocidad de 9600 baudios, con opciones de "NL" (New Line) y "CR" (Carriage Return) activadas para una correcta interpretación de los comandos.

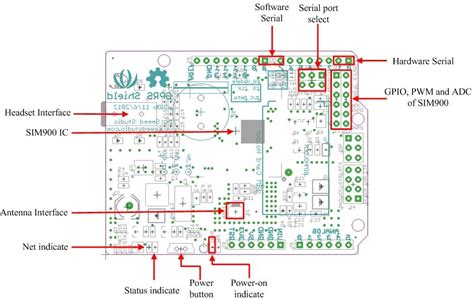

Un aspecto importante para el encendido y apagado automático del GPRS Shield es la configuración de la almohadilla JP. Esta almohadilla, ubicada junto al puerto ISP en la placa GPRS, permite controlar el módulo a través del PIN digital 9 del Arduino. Asegúrate de que esta almohadilla esté soldada si deseas utilizar esta funcionalidad de control de energía.
Configuración del Entorno de Desarrollo: Arduino IDE a Punto
El Arduino IDE (Integrated Development Environment) es la herramienta principal para programar tu Arduino. Antes de poder enviar o recibir datos, deberás asegurarte de que tu IDE esté correctamente configurado. Si bien el tutorial proporcionado se enfoca en la comunicación con Ubidots, la base de la interacción con el GPRS Shield reside en el manejo de comandos AT.
Para enviar y recibir comandos AT desde el Arduino, se utiliza la comunicación serie. El código en la sección setup del sketch de Arduino se encargará de inicializar la comunicación serie con el módulo SIM900. Una vez que el módulo esté configurado y listo, podrás emitir comandos de prueba a través del monitor serial del Arduino IDE. Por ejemplo, enviar el comando "AT" a través del monitor serial, configurado a 9600 baudios con "NL" y "CR" activados, debería resultar en una respuesta "OK" por parte del módulo, confirmando que la comunicación básica está establecida.
Para tareas más específicas, como el envío de mensajes SMS, se utilizan comandos AT adicionales. Por ejemplo, AT+CMGF=1 configura el módulo en modo de formato de mensaje corto (SMS), y AT+CSMP=17,167,0,0 permite ajustar los parámetros del servicio de mensajes cortos. Para enviar un SMS, se utiliza el comando AT+CMGS, seguido del número de teléfono de destino entre comillas. El final del mensaje se indica enviando el carácter ASCII 26, representado comúnmente como ^Z.
Enviando Datos a la Nube: POST con Ubidots
La capacidad de enviar datos desde tu Arduino a una plataforma en la nube es una de las aplicaciones más potentes del GPRS Shield. Ubidots es una plataforma IoT popular que facilita la visualización y el análisis de datos. Para enviar lecturas analógicas del Arduino UNO a Ubidots, se requiere un código específico que interactúe con la API de Ubidots a través de GPRS.
Antes de ejecutar el código, es fundamental tener un plan de datos activo en tu tarjeta SIM y conocer la configuración APN (Access Point Name) de tu operador móvil. Esta configuración, que generalmente incluye el APN, nombre de usuario y contraseña, es esencial para que el módulo SIM900 pueda conectarse a la red GPRS de tu proveedor. Puedes encontrar esta información fácilmente buscando en Google o en el sitio web de tu operador.
El proceso de envío de datos (POST) implica los siguientes pasos dentro del Arduino IDE:
- Pegar el Código de Ejemplo: Copia el código proporcionado para enviar datos a Ubidots y pégalo en tu Arduino IDE.
- Configurar Parámetros: Dentro del código, deberás asignar tu Token único de Ubidots y los detalles de tu APN (APN, NOMBRE DE USUARIO, CONTRASEÑA).
- Verificar el Código: Utiliza el ícono de "marca de verificación" en la esquina superior izquierda del Arduino IDE para compilar y verificar la sintaxis de tu código.
- Subir el Código: Haz clic en el ícono de "flecha derecha" junto al ícono de verificación para subir el código a tu Arduino UNO con el GPRS Shield.
- Monitorizar la Conectividad: Abre el monitor serial (ícono de "lupa" en la esquina superior derecha del IDE) para observar los registros de conectividad y asegurarte de que los datos se están enviando correctamente.
- Confirmar en Ubidots: Accede a tu cuenta de Ubidots para verificar que los datos publicados aparecen en el dispositivo llamado "GPRS".
El protocolo HTTP (HyperText Transfer Protocol) es la base de la comunicación web y se utiliza para la transferencia de datos entre tu Arduino y Ubidots. Una solicitud HTTP consta de varios componentes: el Método de Solicitud (como POST o GET), la URL del recurso, Encabezados de la Petición y, en el caso de POST, un Cuerpo de la Petición que contiene los datos a enviar. El GPRS Shield, a través de comandos AT específicos, permite ejecutar estas peticiones HTTP.
UBIDOTS Slide SEND GET CHIP ESP32 ejemplo control y monitoreo desde UBIDOTS
Recibiendo Datos de la Nube: GET con Ubidots
La capacidad de recibir datos desde la nube es tan importante como enviarlos, ya que permite controlar dispositivos de forma remota o actuar en función de información externa. El GPRS Shield, junto con Ubidots, permite realizar esta función mediante peticiones GET.
Para obtener un valor de Ubidots y utilizarlo para controlar algún aspecto de tu proyecto, deberás seguir un proceso similar al de envío de datos:
- Pegar el Código de Ejemplo: Copia el código diseñado para recibir datos de Ubidots y pégalo en tu Arduino IDE.
- Configurar Parámetros: Asigna los parámetros necesarios en el código, que pueden incluir tu Token de Ubidots, el nombre de la variable que deseas leer y la configuración APN.
- Verificar y Subir el Código: Sigue los mismos pasos de verificación y carga del código que se describieron para el proceso POST.
- Monitorizar la Recepción: Abre el monitor serial para observar los registros de conectividad y confirmar que los datos se están recibiendo correctamente.
- Verificar Datos Recibidos: En el monitor serial, deberías poder ver el último valor de la variable especificada que fue recibido desde Ubidots.
Para ejecutar una petición GET, se utiliza el comando AT AT+HTTPACTION=0, que inicia una solicitud GET. Una vez que la petición se ha completado, la respuesta del servidor puede ser leída utilizando el comando AT+HTTPREAD. Este proceso permite a tu Arduino obtener información actualizada desde la plataforma Ubidots, abriendo un abanico de posibilidades para la automatización y el control remoto.
Más Allá de Ubidots: Control y Comunicación
El módulo SIM900, la base del GPRS Shield, es una herramienta increíblemente versátil que va más allá de la simple transmisión de datos a plataformas como Ubidots. Su capacidad para enviar y recibir mensajes SMS permite la creación de sistemas de alerta, control remoto a través de comandos SMS, o incluso la notificación de eventos importantes.
La configuración del módulo SIM900 para conectarse a la red GPRS es un paso fundamental. Una vez establecida la conexión, se pueden ejecutar diversas peticiones HTTP para interactuar con servicios web. El comando AT+HTTPACTION=0 es clave para realizar una petición GET, mientras que comandos similares se utilizan para las peticiones POST. La lectura de la respuesta del servidor, a través de AT+HTTPREAD, permite procesar la información recibida.
El módulo SIM900 es una herramienta poderosa para agregar conectividad GSM/GPRS a tus proyectos de Arduino. Si tienes preguntas o problemas durante la configuración o el desarrollo de tus proyectos, no dudes en consultar la documentación adicional o buscar apoyo en las comunidades de Arduino y electrónica. La flexibilidad del GPRS Shield, combinado con la facilidad de uso de Arduino, abre un mundo de posibilidades para la creación de soluciones IoT innovadoras y conectadas.
Con este tutorial, has aprendido a configurar y comunicarte con un módulo SIM900 usando Arduino, permitiéndote POST y GET datos hacia/desde Ubidots. Este conocimiento es la base para desplegar tus propias soluciones IoT, crear tableros de visualización personalizados y dar vida a tus ideas conectadas. ¡Feliz hacking!
