La banda de Very High Frequency (VHF), que abarca de 30 a 300 MHz, es una porción crucial del espectro de radiofrecuencias. Dentro de esta banda, la VHF marina opera específicamente entre 156 y 162 MHz, dividida en canales diseñados para diversas comunicaciones. Cada canal en la pantalla de un equipo VHF corresponde a una frecuencia determinada, y en el caso de canales dúplex, a dos frecuencias: una para transmisión y otra para recepción. Más allá de la comunicación vocal, existen canales dedicados a transmisiones digitales, siendo el canal 70 fundamental para la Llamada Selectiva Digital (DSC). Las ondas de radio en estas frecuencias se propagan principalmente por línea de vista, lo que significa que la comunicación efectiva depende teóricamente de la visibilidad directa entre las antenas transmisora y receptora.
El componente central de cualquier sistema VHF marino es el transceptor, un dispositivo que combina las funciones de receptor y transmisor de señales de radiofrecuencia dentro de la banda marina. Simplificando su funcionamiento, el transmisor convierte la voz captada por el micrófono en una señal de radiofrecuencia. Esta señal viaja a través de un cable coaxial hasta la antena, que a su vez la transforma en ondas electromagnéticas irradiadas al espacio.
El Transceptor VHF: Corazón de la Comunicación Marina
Los transceptores VHF marinos modernos son equipos robustos y fiables. Con una instalación y alimentación adecuadas, pueden ofrecer décadas de servicio sin problemas. La calidad de la instalación y la elección de los componentes son primordiales para garantizar un rendimiento óptimo y una larga vida útil. La comprensión de cómo funciona cada elemento del sistema, desde el transceptor hasta la antena, es esencial para una comunicación segura y eficiente en el mar.
El Cable Coaxial: La Autopista de la Señal
El cable coaxial es el conducto que transporta la señal de radiofrecuencia desde el transceptor hasta la antena. Su construcción típicamente consiste en un conductor central rodeado por un material dieléctrico aislante, que a su vez está cubierto por una trenza conductora (la masa). Este diseño apantallado ayuda a confinar la señal de radiofrecuencia dentro del cable, minimizando las interferencias externas. Sin embargo, en el mundo real, todos los cables coaxiales presentan pérdidas, lo que significa que una parte de la energía de la señal se disipa a lo largo del cable.
Existen diversos tipos de cables coaxiales en el mercado, cada uno diseñado para aplicaciones específicas en función de la frecuencia, la potencia a manejar y la impedancia requerida. La elección del cable coaxial adecuado es un factor crítico que afecta directamente el rendimiento general del sistema VHF.
Impacto de las Pérdidas del Cable Coaxial
Las pérdidas en el cable coaxial se manifiestan como una atenuación de la señal. Esta atenuación se ve afectada por la longitud del cable, su calidad y la frecuencia de la señal. Por ejemplo, si consideramos una frecuencia cercana a la banda marina, como 144 MHz, se observan diferencias significativas en la atenuación entre distintos tipos de cables.
En una instalación típica en un velero de 15 metros, donde se pueden requerir hasta 33 metros de cable coaxial para conectar la radio (ubicada en la mesa de cartas) con la antena en el tope del mástil, el cálculo de las pérdidas es fundamental. Una atenuación elevada en esta longitud de cable puede degradar significativamente la potencia de la señal transmitida y la calidad de la señal recibida.
Si bien el alcance máximo de las comunicaciones VHF está limitado por el horizonte óptico, la atenuación del cable puede ser especialmente crítica en ciertas situaciones. Cuando se transmite con la potencia máxima de 25 vatios, la atenuación puede no ser tan perceptible. Sin embargo, en canales con potencia reducida a 1 vatio (utilizados para comunicaciones de barco a barco) o en sistemas como el AIS (Sistema de Identificación Automática), donde los transpondedores de Clase B emiten con tan solo 2 vatios, minimizar las pérdidas en la línea de transmisión se vuelve primordial. En estos casos, invertir en un coaxial de alta calidad, asegurar una instalación correcta de los conectores y proteger adecuadamente las conexiones, especialmente la del lado de la antena contra la humedad y la salinidad, es esencial.
Conectores: Puntos Clave en la Cadena de Señal
Los conectores son otro eslabón vital en el sistema. Los conectores PL 259 son los más comunes en aplicaciones VHF marinas. Se recomienda optar por conectores de buena calidad, diseñados para entornos marinos, y asegurarse de que sean compatibles con el tipo de cable coaxial utilizado. Una instalación deficiente de los conectores puede introducir pérdidas adicionales y puntos de fallo.
La Antena: Transductor de Señales

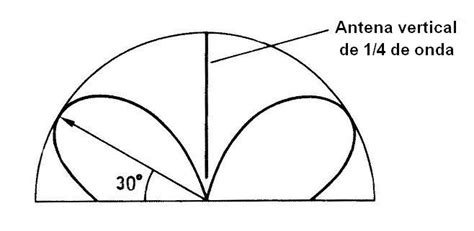

La antena es el dispositivo encargado de transformar la señal de radiofrecuencia que llega a través del coaxial en ondas electromagnéticas y viceversa. Para que funcione eficientemente, su longitud eléctrica debe ser proporcional a la longitud de onda de la frecuencia para la que está diseñada. En la banda VHF marina, las antenas verticales de cuarto de onda o media onda son las más comunes, aunque existen diversas variantes.
Ganancia y Patrón de Radiación
Por regla general, una antena más larga tiende a tener mayor ganancia. La ganancia de una antena se refiere a su capacidad para concentrar la energía de la señal en una dirección particular, resultando en un lóbulo de radiación más estrecho. Si bien una mayor ganancia puede permitir comunicaciones a mayor distancia, también implica dirigir la señal de forma más específica. En embarcaciones de vela, especialmente en monocascos, se suelen preferir antenas con ganancias moderadas (3 a 6 dB) en el tope del mástil. Esto aprovecha la altura del mástil para un buen alcance, evitando la necesidad de instalar antenas largas y pesadas que podrían afectar la estabilidad y el manejo de la embarcación.
La Relación de Ondas Estacionarias (ROS)
La eficiencia de una antena en una frecuencia determinada se mide por la Relación de Ondas Estacionarias (ROS). Una ROS baja indica una buena adaptación de impedancia entre el transceptor, el cable coaxial y la antena, lo que se traduce en una transferencia de energía eficiente. Idealmente, la ROS nunca debería superar 1:1.5, y para una eficiencia óptima, debería mantenerse por debajo de 1:1.2. Aunque no es un equipo común a bordo, disponer de un medidor de ROS y realizar mediciones al inicio de la temporada puede ser una práctica recomendable para asegurar la correcta sintonía del sistema.
Llamada Selectiva Digital (DSC): Seguridad Automatizada
La Llamada Selectiva Digital (DSC, por sus siglas en inglés) es una técnica avanzada de transmisión automática de llamadas de radio que opera en frecuencias medias (MF), altas (HF) y muy altas (VHF). A diferencia de la llamada selectiva por tonos, la DSC utiliza mensajes codificados digitalmente, lo que la hace más robusta y eficiente.
La DSC permite realizar llamadas selectivas a estaciones individuales de barcos o estaciones en tierra, así como llamadas colectivas a grupos de embarcaciones o estaciones costeras. Este sistema emplea un código corrector de errores de 10 bits para garantizar la integridad de los mensajes.
Llamada VHF por DSC (ejemplo practico|)
Los equipos VHF equipados con DSC realizan una escucha permanente en el canal 70. Cada embarcación dispone de un número MMSI (Maritime Mobile Service Identity) único, grabado en la memoria del equipo. El MMSI incluye los tres dígitos del MID (Maritime Identification Digits) que identifican el país de registro de la embarcación. Además del MMSI, los mensajes DSC pueden incorporar la posición geográfica de la embarcación y su pertenencia a un grupo determinado.
Las organizaciones de Búsqueda y Rescate (SAR) utilizan la DSC para alertar a todas las embarcaciones en un área geográfica específica sobre situaciones de emergencia o para enviarles información de seguridad. También es posible dirigir mensajes DSC a un área geográfica determinada.
Capacidades y Clases de Dispositivos DSC
Los dispositivos DSC se clasifican en diferentes clases según sus capacidades. Los dispositivos de Clase A, utilizados en buques comerciales, pueden enviar y recibir una amplia gama de alertas, incluyendo socorro, urgencia, seguridad para todos los buques, llamadas individuales, grupales, por área geográfica y telefónicas.
Los dispositivos de Clase D, más comunes en embarcaciones de recreo, ofrecen funcionalidades esenciales para la seguridad. Pueden enviar alertas de socorro, urgencia, seguridad para todos los buques y llamadas individuales, operando principalmente en los canales 06, 08, 72 y 77. Estos dispositivos de Clase D solo requieren una antena y no necesitan estar sintonizados al canal 70 para su funcionamiento básico.
Transmisión de Señales de Socorro
Al enviar una señal de socorro, el dispositivo DSC debe, como mínimo, incluir el número MMSI de la embarcación. Si el transmisor está conectado a un sistema GPS, también se incluirán las coordenadas geográficas. Opcionalmente, se puede especificar el canal de comunicación a utilizar para los siguientes mensajes radiotelefónicos o radiotélex.
La señal de socorro puede enviarse mediante un intento de frecuencia única o múltiple. En el primer caso, se envía la alerta en una banda y el sistema espera un reconocimiento de una estación costera. Si no se recibe en un plazo de cuatro minutos, la alerta se repite hasta cinco veces. En un intento de frecuencia múltiple, la señal de socorro se envía simultáneamente en varias frecuencias de MF y HF. Este método, más drástico, se reserva para situaciones críticas donde las baterías de la embarcación están a punto de fallar.
Las llamadas de socorro pueden ser designadas o no designadas. Las no designadas permiten incluir una de diez denominaciones predefinidas, como "abandono del barco", "incendio", "inundación", "colisión", "encalladura", "naufragio", "piratería" o "hombre al agua". Para prevenir falsas alarmas, los botones de socorro suelen contar con cubiertas protectoras.
Una vez que una estación costera recibe una alerta de socorro DSC, enviará un acuse de recibo, lo que detendrá la repetición de la alerta por parte del equipo emisor. Posteriormente, el equipo sintonizará el canal designado para continuar la comunicación.
Canales VHF Marinos: Usos y Regulaciones
La banda VHF marina está dividida en canales específicos para diferentes propósitos:
- Canal 16 (156.8 MHz): Es el canal de emergencia principal y de llamada. Todas las radios VHF deben mantener escucha permanente en este canal. Se utiliza para llamadas de emergencia, alertas meteorológicas y mensajes importantes de los Centros Regionales de Vigilancia Operacional y Rescate (CROSS).
- Canal 70: Reservado exclusivamente para la transmisión de llamadas de socorro digitales a través del sistema DSC. No se permite la comunicación por voz en este canal.
- Canal 9: Ampliamente utilizado por las capitanías de puerto para la gestión del tráfico marítimo en puertos, como solicitudes de amarre o permisos de salida.
- Canales de Trabajo (ej. 6, 8, 72, 77): Dedicados a las comunicaciones entre embarcaciones ubicadas en la misma zona geográfica.
Regulaciones y Licencias
El uso de una radio VHF marina, ya sea fija o portátil, está sujeto a regulaciones específicas. En muchos países, es obligatorio poseer una licencia o certificado, como el Certificado de Operador de Radiotelefonía Restringido (CRR) en España, para su uso legal. Es fundamental familiarizarse con el manual del equipo y realizar pruebas antes de salir a navegar para asegurar su correcto funcionamiento.
Es importante recordar que la radio VHF marina opera en modo half-duplex, lo que significa que no es posible transmitir y recibir simultáneamente. Para hablar, se debe presionar el botón PTT (Push-to-Talk) y soltarlo para escuchar la respuesta.
VHF Fijos vs. Portátiles: Ventajas y Desventajas
Los transceptores VHF marinos se presentan en dos formatos principales: fijos y portátiles.
- VHF Fijos: Generalmente ofrecen un mayor alcance y potencia de transmisión. Son ideales para embarcaciones de mayor tamaño o para aquellas donde la comunicación a larga distancia es prioritaria. Su instalación suele ser más permanente y requieren una conexión a la fuente de alimentación principal de la embarcación.
- VHF Portátiles: Son extremadamente prácticos para maniobrar en cubierta, en la embarcación auxiliar o cerca del puerto. Son ideales para viajes cortos y, gracias a su batería recargable, pueden funcionar sin estar conectados a una fuente de energía.
Desde 2004, todas las radios fijas y algunos modelos portátiles están equipados con la función ASN (Appel Sélectif Numerique), la denominación francesa para DSC. Este sistema permite enviar llamadas de socorro digitales automatizadas, incluyendo el MMSI y las coordenadas GPS, facilitando una respuesta más rápida y precisa por parte de los servicios de emergencia. La función ASN también permite contactar directamente con otras embarcaciones si se conoce su número MMSI.
La elección del equipo VHF adecuado, la correcta instalación de todos sus componentes y el conocimiento de las regulaciones y procedimientos de comunicación son pilares fundamentales para garantizar la seguridad y la eficiencia en las comunicaciones marítimas.
