Fijación Mecánica de Cables de Red: Una Guía Completa

La gestión y el tendido de cables de red son tareas fundamentales en la infraestructura de telecomunicaciones moderna. Ya sea por la reubicación de empresas, la reorganización de redes de oficinas o la simple conexión de dispositivos, el conocimiento sobre cómo realizar un cableado de red adecuado es esencial para cualquier ingeniero de redes. Este artículo ofrece una guía detallada sobre la fijación mecánica de cables de red, abarcando desde las herramientas necesarias hasta las técnicas de instalación y los tipos de conectores, con un enfoque particular en la fibra óptica y las soluciones de sujeción como las bridas.

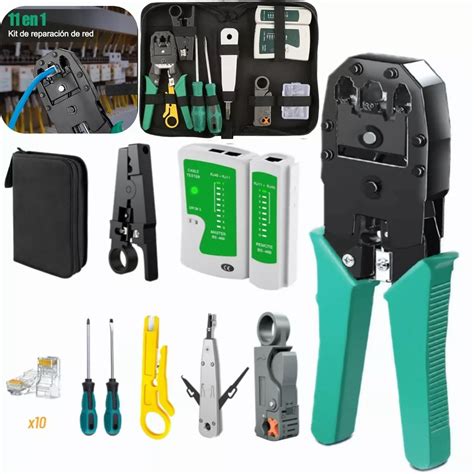

Herramientas y Materiales para la Preparación de Cables de Red

Antes de comenzar la tarea de preparar un cable de red, es crucial contar con las herramientas y materiales adecuados. La selección de estos elementos dependerá del tipo de cable a utilizar, ya sea Cat5, Cat6, Cat7 o Cat8, cada uno con sus especificaciones y aplicaciones.

• Cortador de cable de red: Una herramienta indispensable para realizar cortes limpios y precisos en el cable.
• Mini peladora de cable: Permite retirar la cubierta exterior (chaqueta) del cable sin dañar los hilos internos. Es importante ajustar la profundidad de corte para no cortar la capa protectora de los pares trenzados.
• Alicates de crimpado RJ45: Herramienta fundamental para fijar el conector RJ45 al extremo del cable, asegurando una conexión eléctrica sólida.
• Conectores RJ45: Los terminales que se instalan en los extremos del cable para permitir su conexión a dispositivos de red.
• Cubiertas protectoras para RJ45: Estos protectores, a menudo llamados "botas" o "capuchones", se colocan sobre el conector RJ45 para proteger el clip de retención y evitar daños durante la inserción o extracción frecuente. También ayudan a prevenir la torsión del cable en el punto de conexión.
• Probador de cable de red: Un dispositivo esencial para verificar la correcta continuidad y el orden de los hilos en el cable terminado, asegurando que la conexión funcione correctamente.

Pasos para la Fabricación de un Cable de Red RJ45

La creación de un cable de red RJ45, comúnmente conocido como cable Ethernet, sigue un proceso metódico que requiere precisión. A continuación, se detallan los pasos clave:

Paso 1: Preparación del Cable

Se inicia cortando el cable de red a la longitud deseada con el alicate. Es importante asegurarse de que el corte sea recto para facilitar los siguientes pasos.

Paso 2: Instalación de la Cubierta Protectora

Antes de manipular los hilos internos, se inserta la cubierta protectora RJ45 (la "bota") en uno de los extremos del cable. Esta cubierta debe deslizarse sobre el cable y posicionarse de manera que, una vez crimpado el conector, cubra la base del mismo, protegiendo el clip.

Paso 3: Pelado de la Chaqueta Exterior

Con la mini peladora de cable, se retira aproximadamente 1.5 cm de la chaqueta exterior del cable. Si se corta demasiado largo, el cable no se sujetará correctamente en el conector modular RJ45 y podría soltarse. Si es demasiado corto, el cable no se insertará completamente en la parte inferior del conector.

Paso 4: Trenzado y Organización de los Hilos

Una vez expuestos los pares de hilos, se separan y se desenredan los 4 pares (8 hilos en total). A continuación, se organizan los hilos según el código de color de la norma T568B. El orden es el siguiente:

1. Naranja-blanco
2. Naranja
3. Verde-blanco
4. Azul
5. Azul-blanco
6. Verde
7. Marrón-blanco
8. Marrón

Una vez organizados, los hilos se enderezan y se sujetan firmemente con ambas manos, aplicando fuerza en direcciones opuestas para aplanarlos y alinearlos. Posteriormente, se cortan los hilos para que queden aproximadamente 15 mm expuestos desde la chaqueta exterior. Este paso es crucial para asegurar que todos los hilos alcancen la longitud necesaria para hacer contacto con los pines del conector RJ45.

Paso 5: Inserción y Crimpado del Conector RJ45

Con los hilos ordenados y cortados a la longitud adecuada, se insertan cuidadosamente en el conector RJ45. Es fundamental prestar atención a la orientación: el lado del conector con la lengüeta de retención debe quedar hacia abajo, mientras que el lado con los contactos metálicos (los pines) debe quedar hacia arriba. Los hilos deben entrar en sus respectivos canales dentro del conector hasta el final. Una vez que los hilos están correctamente posicionados y la chaqueta del cable ha entrado ligeramente en el conector para proporcionar un anclaje, se utiliza el alicate de crimpado para presionar los pines del conector sobre los hilos y fijar la chaqueta del cable. Este proceso se repite en el otro extremo del cable.

Paso 6: Prueba del Cableado

Finalmente, se utiliza un probador de cable de red para verificar el rendimiento de la conexión. Se conectan ambos extremos del cable al probador. Si el orden de las luces en ambos extremos del probador es idéntico y secuencial, el cable está correctamente fabricado y listo para su uso. Si el orden de las luces es diferente, indica que la secuencia de los hilos se ha alterado durante la inserción en el conector, y el cable debe ser rehecho. Si algunas luces no se encienden, es probable que la fuerza aplicada al crimpar el conector no haya sido suficiente para asegurar un buen contacto entre los pines y los hilos, o que algún hilo no haya alcanzado el fondo del conector. En estos casos, el cable debe ser cortado y el proceso repetido.

La Fibra Óptica: Un Avance Revolucionario en Comunicaciones

La fibra óptica ha transformado radicalmente las comunicaciones globales, ofreciendo velocidades y eficiencias sin precedentes. La instalación de fibra óptica implica trabajos especializados de manipulación y tendido de cable, donde la precisión y el cuidado son primordiales.

Consideraciones en la Instalación de Fibra Óptica

El personal asignado para la instalación de fibra óptica debe ser responsable de garantizar una ejecución correcta, supervisando que el cable se encuentre en buen estado y que se sigan los procedimientos adecuados.

• Supervisión de áreas de trabajo: Previamente a cualquier intervención, se debe supervisar la señalización, limpieza e identificación de las áreas de trabajo para garantizar la seguridad.
• Manipulación del cable: Es crucial manejar el cable de fibra óptica con sumo cuidado para evitar deterioros. Esto incluye evitar deformaciones causadas por bridas, abrazaderas u otros soportes. Si es necesario atar el cable, se debe hacer con precaución para no deformar su cubierta.

Tipos de Tendidos de Fibra Óptica

El tendido de cable de fibra óptica se refiere al despliegue del cable entre los puntos de conexión. Existen dos categorías principales:

• Tendido en exteriores: Realizado en entornos al aire libre, expuesto a diversas condiciones climáticas.
• Tendido en interiores: Llevado a cabo dentro de edificios, oficinas o centros de datos.

En ambos casos, es vital respetar el radio de curvatura del cable de fibra óptica, colocar las bobinas correctamente, evitar doblar el cable y supervisar constantemente su estado.

Métodos de Tendido de Fibra Óptica

Existen diversos métodos para el tendido de cables de fibra óptica, cada uno adaptado a diferentes escenarios y distancias:

• Tendido en conductos: El cable se despliega a través de conductos o subconductos preexistentes en la infraestructura.

  • Tendido manual: La tracción se realiza manualmente, distribuyendo la tensión a lo largo de secciones de canalización entre arquetas de registro. Un operario controla la bobina mientras otro guía la ruta.
  • Tendido mediante cabestrante automático: Este método utiliza un cabestrante automático con control de tensión, poleas adecuadas y lubricante para facilitar el deslizamiento del cable. Se emplean métodos manuales o un cabestrante autónomo para transportar el cable de tiro desde la arqueta de salida hasta la de entrada.
  • Tendido mediante "BLOWING" (soplado): Este método neumático es eficaz para instalar cables de telecomunicaciones en conductos. Incluye la verificación del diámetro del cable y la relación de diámetros del ducto, la inspección del ducto, la lubricación de su interior y el soplado del cable. La velocidad inicial puede ser de 10-20 m/min, aumentando según la longitud, y permite insuflar hasta 2-3 km en un solo tramo.

• Tendido aéreo: Se cose el cable al fiador con hilo de acero de 2 mm y se permite una vuelta de expansión en cada poste para reducir la tensión. Este método se utiliza para cables de fibra óptica ligeros en trazados adecuados. Incluye pasar una cuerda de cáñamo por la polea guía y los ganchos deslizantes en el primer poste, unidos a la cabeza de tiro del cable.

• Tendido con cabestrante (control de tracción): Este método controla la velocidad y la fuerza de tracción en cables de fibra óptica. El cabestrante se sitúa en un extremo, extendiendo manualmente el cable de tiro por los ganchos deslizantes y las poleas guía hasta llegar a la bobina. Se ajusta la tensión y velocidad, iniciando la tracción lentamente. Se detiene para atar la cuerda que une los ganchos al extremo del cable.

• Tendido superficial: Este método debe minimizarse debido a los riesgos para el cable una vez instalado. Debe mantenerse a 2.5m de altura, utilizar elementos arquitectónicos para disimularlo y protegerlo de las inclemencias atmosféricas. Requiere precauciones, como evitar instalaciones sin ductos y garantizar una sujeción adecuada. Se deben supervisar canaletas, bandejas y soportes, conectando todos los equipos a tierra y evitando empalmes innecesarios. Se emplean paneles de conexiones, rutas horizontales y verticales, y cajas de tracción, identificando e inspeccionando todos los elementos para asegurar que no estén obstruidos.

Conexiones y Empalmes en Fibra Óptica

La correcta conexión de la fibra óptica es tan importante como su tendido. Existen varios métodos para asegurar la continuidad y calidad de la señal:

• Empalme de Pig-tails: Consiste en empalmar un cordón previamente conectorizado (rabillo o pig-tail) a cada una de las fibras ópticas del cable. Esto garantiza las prestaciones exigidas a cada conector, como pérdidas de inserción y retorno, certificadas por el laboratorio suministrador.

• Conectorización en Campo: Este método se utiliza comúnmente en cables de estructura ajustada (900 µm). Consiste en la fijación de conectores ópticos en el extremo de cada fibra del cable directamente en el lugar de la instalación. Repite pasos de laboratorio, incluyendo secado en horno y lijado, para obtener valores de pérdida de inserción similares. Es más adecuado para fibras Multimodo (MM) debido a las condiciones de trabajo y la imposibilidad de realizar pulidos avanzados.

• Conectorización con empalme mecánico: Un método mixto que une conectores con la fibra ya fijada en su interior (con prestaciones garantizadas) al extremo preparado del cable. Esto se realiza mediante un empalme mecánico integrado en el propio conector. El modelo KeyQuick de Brand Rex es un ejemplo reciente que ofrece excelentes prestaciones, incluso con fibras SM y pulidos angulares APC. Aunque su precio por unidad es superior a los modelos de fijación mecánica y por adhesivo, no requiere pulido ni equipamiento de fusión costoso.

Tipos de Conectores Ópticos

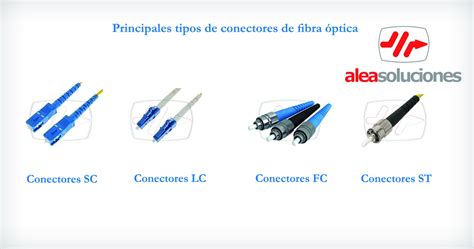

Las siglas SC, LC, FC y ST corresponden a los tipos de conectores ópticos más comunes en aplicaciones FTTH (Fiber To The Home) y redes de datos. Mantener las puntas de los ferrules limpias es una buena práctica para optimizar el enlace óptico.

• ST (Straight Tip): Fue el primer conector óptico con ferrule cerámico, desarrollado por Nippon Telephone and Telegraph. Es un conector roscado con una fijación muy resistente a vibraciones, utilizado en aplicaciones sometidas a movimiento. Ópticamente, se utiliza en fibras multimodo.
• FC (Ferrule Connector): Similar al ST en su mecanismo de rosca, pero con un ferrule de mayor precisión. Se utiliza en aplicaciones que requieren alta precisión y estabilidad, como equipos de medición o entornos con vibraciones. Ópticamente, es para fibras monomodo.
• SC (Subscriber Connector / Standard Connector): Conector de ajuste rápido a presión, con un diseño cuadrado. Es compacto, permitiendo una alta densidad de conectores por instrumento. Ópticamente, es para fibras monomodo y multimodo.
• LC (Lucent Connector): Un conector pequeño (Small Form Factor) que permite una alta densidad de conectores. Su ajuste es similar a un RJ45 (tipo push and pull). Ópticamente, es para fibras monomodo y multimodo.

Acabados de Ferrule: PC, UPC y APC

La superficie del ferrule (la parte cilíndrica que protege y alinea la fibra) tiene diferentes acabados que afectan la calidad de la conexión:

• PC (Physical Contact): El ferrule está biselado y rematado en una superficie plana. Esto minimiza los espacios vacíos entre ferrules y logra pérdidas de retorno entre -30 dB y -40 dB. Es una solución cada vez menos utilizada.
• UPC (Ultra Physical Contact): Similar al PC, pero con un bisel de curva más pronunciada. Reduce las pérdidas de retorno a un margen entre -40 dB y -55 dB.
• APC (Angled Physical Contact): El ferrule termina en una superficie plana e inclinada a 8 grados. Este acabado proporciona el enlace óptico de mayor calidad, reduciendo las pérdidas de retorno hasta -60 dB y aumentando la capacidad de usuarios en fibras monomodo.

Sistemas de Fijación y Sujeción de Cables

La correcta fijación y organización de los cables es crucial para la seguridad, el rendimiento y la longevidad de las instalaciones. Existen diversos elementos diseñados para este propósito, desde abrazaderas hasta bridas.

Abrazaderas y Placas de Fijación

Los fabricantes ofrecen una variedad de abrazaderas y placas diseñadas para la sujeción segura de cables, tubos y otros componentes cilíndricos.

• Abrazaderas de cable: Se caracterizan por un alto rango de sujeción y gran flexibilidad.
• Placa para sistema antitracción: Proporciona un sistema seguro para evitar que los cables se desconecten accidentalmente.
• Placas colectoras de cables: Utilizadas para apantallamiento EMI (Interferencia Electromagnética) y para la fijación y guiado de cables.
• Abrazadera de cables modular apilable MSMC: Diseñada para una fijación fácil, rápida y segura de cables, tubos y componentes cilíndricos de hasta 20 mm de diámetro.

Placas de Fijación y Guiado de Cables de icotek

Estas placas ofrecen una solución integral para la fijación, paso o alivio de tensión de cables, hilos, mangueras o conductos de hasta 20 mm de diámetro. Incluyen placas para sistemas antitracción, con diversos tipos de montaje (sobre placas metálicas, en carriles DIN TS 35 o carriles C 30). Las placas ZL 03|04|05 ofrecen diferentes anchos de dientes para el paso de varios cables con distintos diámetros. Para entornos con vibración o estrés dinámico, se utilizan las placas ZL-AB (con casquillos de aluminio) y ZL-MS (con casquillos de latón).

Las Bridas: Elementos Versátiles de Fijación

Una brida es un elemento de fijación, típicamente una cinta flexible con un mecanismo de bloqueo, utilizada para unir o sujetar objetos de forma segura. En el contexto eléctrico, se refieren principalmente a las bridas para cables, también conocidas como abrazaderas plásticas o precintos.

Origen y Función de las Bridas

Originalmente diseñadas para agrupar y asegurar cables en instalaciones eléctricas, evitando desorden y riesgos, su uso se ha extendido a innumerables aplicaciones gracias a su sencillez y eficacia. Una brida estándar consta de una tira dentada (generalmente de nylon) y un cabezal con un diente que permite el avance de la tira en un sentido, impidiendo que se afloje una vez apretada.

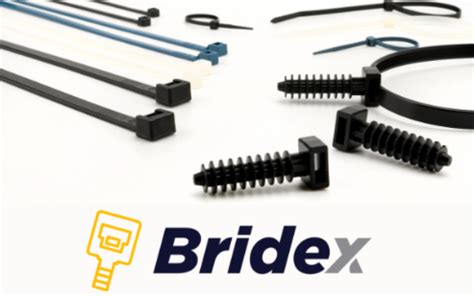

Tipos de Bridas

Existen numerosos tipos de bridas, diseñados para diferentes usos y condiciones:

• Brida estándar de nylon: El tipo más común, fabricada en Nylon 6.6. Ofrece buena resistencia, es autoextinguible y económica. Se usa en cuadros eléctricos, instalaciones domésticas e industriales.
• Brida de nylon UV: Bridas de nylon negras con aditivos UV, resistentes a la intemperie y rayos solares. Ideales para instalaciones exteriores, fotovoltaica y entornos húmedos.
• Brida de acero inoxidable: Fabricadas en acero (AISI 304/316), ofrecen alta resistencia mecánica y a temperaturas extremas. Se emplean en industria pesada, entornos marinos o corrosivos.
• Brida reutilizable: Con lengüeta de liberación, son desmontables y ideales para cableados provisionales, eventos o mantenimiento en racks de telecomunicaciones.
• Brida de velcro: Textiles (gancho y bucle), 100% reutilizables y no dañan el cable. Perfectas para redes de datos, fibra óptica y equipos delicados.
• Brida con base adhesiva: Combinan una brida con una base autoadhesiva para una fijación fácil sin perforar. Útiles en interiores y cuadros eléctricos donde no se puede atornillar.

Bridas de Nylon (Poliamida)

Las bridas de nylon son las más extendidas en instalaciones eléctricas. Sus propiedades incluyen:

• Alta resistencia mecánica: Soportan esfuerzos de tracción considerables.
• Resistencia al calor y agentes químicos: Toleran un amplio rango de temperaturas y son resistentes a aceites, grasas y disolventes.
• Aislamiento eléctrico: Al ser de plástico, no conducen electricidad. Muchas son libres de halógenos y algunas incorporan retardantes de llama.
• Variedad de tamaños y colores: Disponibles en múltiples longitudes, anchos y colores para identificación.
• Facilidad de uso: Instalación rápida sin herramientas especiales.
• Bajo costo y disponibilidad: Son económicas y fáciles de encontrar.

Para uso exterior, se recomiendan bridas de color negro o con aditivos UV para resistir la intemperie.

Bridas de Acero Inoxidable

Diseñadas para entornos más exigentes, ofrecen una resistencia mecánica y térmica superior. Pueden soportar temperaturas extremas y son incombustibles. Su mecanismo de cierre suele ser mediante una bola metálica o lengüeta. Son más costosas y se reservan para aplicaciones críticas como exteriores, industrias con altas temperaturas o instalaciones subterráneas. Algunas versiones tienen recubrimiento aislante para evitar bordes cortantes y proporcionar aislamiento eléctrico.

Bridas Reutilizables y Desmontables

• Bridas de nylon con lengüeta de desbloqueo: Permiten aflojar y volver a abrir la brida, útiles para atar cables de forma temporal o en situaciones de reconfiguración frecuente.
• Bridas textiles de gancho y bucle (Velcro): 100% reutilizables, ideales para evitar la compresión excesiva de cables delicados como la fibra óptica. Son muy usadas en centros de datos y cableado estructurado.

Bridas con Base Autoadhesiva

Estos sistemas combinan una brida con una base o soporte adhesivo. La base se adhiere a una superficie, y la brida sujeta el haz de cables. Son prácticas para organizar cables en superficies lisas donde no hay puntos de anclaje.

Otros Tipos y Variantes Especiales

• Bridas con ojal para tornillo: Permiten fijar la brida (y el manojo de cables) directamente a una superficie mediante un tornillo.
• Bridas con etiqueta o identificadoras: Tienen una lengüeta para escribir o pegar una etiqueta, facilitando la identificación del cableado.
• Bridas desmontables de bola: Con un mecanismo de liberación que permite abrirlas y cerrarlas varias veces.
• Bridas resistentes a fuego o especiales: Autoextinguibles, para altas temperaturas, o detectables (con partículas metálicas para la industria alimentaria).

Aplicaciones de las Bridas en Instalaciones Eléctricas

Las bridas cumplen múltiples funciones prácticas en el ámbito eléctrico:

• Organización y agrupación de cables: Permiten reunir varios conductores en mazos ordenados, evitando enredos y facilitando el acceso.
• Sujeción en cuadros y canalizaciones: Fijan mazos de cables a puntos de anclaje dentro de cuadros eléctricos o a bandejas portacables.
• Alivio de tensión en conexiones: Una brida colocada cerca de un conector puede actuar como alivio de tensión, descargando esfuerzos mecánicos del terminal.
• Etiquetado e identificación: Combinadas con etiquetas, sirven para marcar conjuntos de cables según su función o destino.
• Instalaciones provisionales o de obra: Útiles para sujetar temporalmente cables sueltos o mantener recogidos los cables de herramientas.
• Fijación de tuberías livianas y otros componentes: A veces se usan para asegurar tuberías corrugadas, manguitos o componentes pequeños.

Ventajas de las Bridas de Nylon en Electricidad

Las bridas de nylon son un estándar en el material eléctrico auxiliar debido a sus numerosas ventajas:

• Versatilidad: Adaptables a una amplia gama de aplicaciones.
• Facilidad de instalación: Rápida y sencilla, sin necesidad de herramientas complejas.
• Costo-efectividad: Son económicas, lo que las hace ideales para instalaciones de gran escala.
• Resistencia: Ofrecen una buena resistencia mecánica y durabilidad en condiciones normales.
• Seguridad: Proporcionan una sujeción firme, reduciendo el riesgo de accidentes por cables sueltos.

En resumen, la fijación mecánica de cables de red, ya sean de cobre o fibra óptica, requiere un conocimiento detallado de las herramientas, técnicas y materiales disponibles. Desde la correcta terminación de un cable Ethernet hasta el meticuloso tendido de fibra óptica y la organización mediante bridas, cada paso es fundamental para asegurar una infraestructura de red fiable y eficiente. La elección del método y los materiales adecuados dependerá de la aplicación específica, garantizando siempre la seguridad y el rendimiento óptimo del sistema.
