El Observatorio ALMA (Atacama Large Millimeter/submillimeter Array) representa uno de los logros más ambiciosos de la astronomía moderna, un vasto conjunto de radiotelescopios situados en el desolado y elevado llano de Chajnantor, en el desierto de Atacama, Chile. Para que esta monumental obra de ingeniería científica funcione, se requiere una infraestructura de comunicación de datos excepcionalmente robusta y de alta velocidad. El medio de transmisión de datos utilizado por ALMA es la fibra óptica, un componente vital que permite la interconexión de sus componentes distribuidos y el procesamiento de cantidades masivas de información proveniente del cosmos.
La Red de Fibra Óptica de ALMA: Conectando el Universo
La fibra óptica es el sistema nervioso central de ALMA. Este medio de transmisión de datos se extiende a lo largo del vasto y árido paisaje del desierto de Atacama, un entorno que presenta desafíos únicos para la instalación y el mantenimiento de infraestructuras. La red de fibra óptica es fundamental para la operación del observatorio, conectando cada una de las bases de las antenas individuales con el Correlacionador, que actúa como el "cerebro" del observatorio, y desde el Observatorio de Sitio Sur (OSF) hasta el Observatorio de Sitio Alto (AOS). Esta extensa red es la encargada de transportar la delicada información captada por las antenas hasta el punto donde puede ser procesada y analizada.

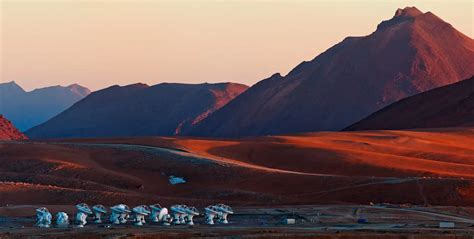

Las antenas de ALMA, un conjunto de 66 receptores de alta precisión, se asientan sobre plataformas de concreto especialmente diseñadas. Estas bases, también conocidas como "pads", garantizan la ubicación y orientación exactas de cada antena, un requisito indispensable para la interferometría, la técnica que permite a ALMA funcionar como un solo telescopio gigante. En total, existen 192 de estas bases dispuestas en una configuración triangular a lo largo del llano de Chajnantor. La distribución espacial de estas antenas es clave para la capacidad de ALMA de obtener imágenes de alta resolución.
La Danza de las Frecuencias: Del Cosmos al Procesamiento
El universo emite radiación electromagnética en un vasto espectro de frecuencias. ALMA está diseñado para observar en longitudes de onda milimétricas y submilimétricas, que corresponden a frecuencias significativamente más altas que las manejadas por la mayoría de los procesadores electrónicos convencionales. Las frecuencias recibidas por ALMA desde el espacio profundo comienzan en los 30 GHz y pueden alcanzar hasta los asombrosos 950 GHz. Para poder procesar estas señales cósmicas, se emplean osciladores locales que, operando bajo el Principio Heterodino, reducen la frecuencia recibida desde el espacio a un rango manejable para el procesamiento de datos. En este caso, la frecuencia se reduce a un rango entre 2 y 4 GHz, una banda que los sistemas informáticos de ALMA pueden procesar eficientemente.
Este principio de reducción de frecuencia es análogo a cómo una radio sintoniza diferentes estaciones. El oscilador local de ALMA actúa como el sintonizador, mezclando la señal entrante del universo con una señal generada internamente para producir una frecuencia más baja que puede ser amplificada y digitalizada. Sin esta etapa de conversión de frecuencia, el procesamiento de las señales de alta frecuencia del universo sería prohibitivamente complejo y costoso.
El Nuevo "Cerebro" de ALMA: Inteligencia Artificial y Procesamiento de Vanguardia
En el marco de su iniciativa para "Mejorar la Sensibilidad de Banda Ancha de ALMA" (WSU), iniciada en 2019, el observatorio ha estado inmerso en un ambicioso proyecto de modernización. Este plan de actualización, que abarca la cadena de valor completa de ALMA, desde la captura de fotones hasta el procesamiento de datos, culmina con la incorporación de un nuevo "cerebro" de datos astronómicos. Este nuevo sistema no solo moderniza la infraestructura existente, sino que también incorpora los últimos avances tecnológicos, incluyendo el potencial de la inteligencia artificial para el descubrimiento científico.
La fabricación de semiconductores ha seguido un progreso exponencial durante décadas, un fenómeno popularizado por la Ley de Moore, que postula que el número de transistores en un chip se duplica aproximadamente cada 18 meses. Esta constante miniaturización y aumento de la densidad de transistores permite que los dispositivos electrónicos sean cada vez más potentes, pequeños y eficientes en el consumo de energía. El nuevo correlacionador de ALMA sigue esta tendencia, concentrando una cantidad sin precedentes de chips y transistores.
Debido a la inmensa potencia de procesamiento y la densidad de componentes, el nuevo correlacionador generará una cantidad significativa de calor. Para mantener una temperatura de operación segura y estable, se implementará un sistema de enfriamiento por contacto directo de agua, utilizando un complejo entramado de tuberías e intercambiadores de calor. Este sistema es crucial para garantizar el funcionamiento continuo y óptimo del correlacionador, que procesará datos a una capacidad de aproximadamente 1 Terabyte por segundo (Tb/s) por cada una de sus 66 antenas.
Juan Larraín, Project Manager de AUI/NRAO y experto en centros de datos, lidera este proyecto, describiendo la nueva infraestructura como un centro de procesamiento de datos de clase mundial. El trabajo actual se centra en la red de abastecimiento eléctrico, asegurando que la nueva infraestructura se acople a la red existente de ALMA sin interferir con sus operaciones normales. Una vez completada la fase de energización, se procederá con la ingeniería de detalles, revisiones exhaustivas y, finalmente, la construcción civil, integración y puesta en marcha de todos los subsistemas.
Este nuevo sistema promete revolucionar la forma en que ALMA opera, permitiendo obtener más información en menos tiempo. Larraín lo compara con pasar de ver un solo canal de televisión a ver múltiples canales simultáneamente en alta definición (4K), maximizando así la generación de datos científicos y el valor de las observaciones del observatorio.
Desafíos Logísticos y Técnicos en Altura
La construcción de un centro de procesamiento de datos de esta magnitud en la remota y elevada ubicación del Observatorio ALMA presenta desafíos logísticos y técnicos considerables. La altitud, la aislación geográfica y las condiciones climáticas extremas del desierto de Atacama imponen requisitos rigurosos para la infraestructura, incluyendo espacio adecuado, una conexión eléctrica de alta capacidad, sistemas de enfriamiento avanzados, protección contra incendios, soporte estructural robusto y sistemas de seguridad y control de acceso.
Además de los desafíos de ingeniería, el equipo debe integrar estos nuevos sistemas mientras el observatorio continúa operando normalmente. Esto requiere una coordinación meticulosa y un esfuerzo de colaboración excepcional para evitar interrupciones en el servicio a la comunidad astronómica global que depende de las observaciones de ALMA.
La Evolución del Sistema de Transmisión de Datos (DTS)
El proyecto de modernización de ALMA también incluye una mejora significativa en su Sistema de Transmisión de Datos (DTS). La revisión de diseño preliminar para este nuevo DTS ha sido completada con éxito, marcando un hito importante en el camino hacia la mejora de las capacidades de observación del observatorio. Este desarrollo, parte de la iniciativa WSU, está dirigido por el Observatorio Astronómico Nacional de Japón (NAOJ) en colaboración con el Observatorio Radioastronómico Nacional (NRAO) de Estados Unidos, con apoyo técnico del Instituto Nacional de Tecnología de la Información y las Comunicaciones (NICT) de Japón.
El objetivo principal del nuevo DTS es alcanzar una velocidad de transmisión de datos de 1.2 Tb/s, lo que representa aproximadamente un aumento de diez veces respecto a la velocidad máxima actual de 120 Gb/s. Esta mejora es crucial para manejar el volumen de datos generado por los receptores de banda ancha mejorados.
La revisión de diseño preliminar es un proceso crítico que evalúa la viabilidad técnica y el progreso del desarrollo. Una reunión clave tuvo lugar en el campus Mitaka del NAOJ, donde el equipo de desarrollo presentó informes detallados sobre el diseño del sistema y los resultados de las pruebas de rendimiento. Los revisores, partes interesadas y miembros del equipo debatieron activamente, ofreciendo comentarios constructivos. En el Centro de Tecnología Avanzada del NAOJ, se realizó una demostración de los componentes del DTS, donde el grupo de revisión reconoció los esfuerzos del equipo para superar los retos y cumplir con los exigentes requisitos técnicos.
La participación en este proyecto es intercontinental, reflejando la naturaleza colaborativa de ALMA. La foto de los participantes presenciales en la reunión de revisión muestra a miembros de NAOJ, NRAO y otras instituciones, destacando la cooperación internacional que impulsa este observatorio.
ALMA: Un Coloso Astronómico Internacional
ALMA es el resultado de una colaboración sin precedentes entre Europa (representada por la Organización Europea para la Investigación Astronómica en el Hemisferio Austral - ESO), Norteamérica (a través del Observatorio Radioastronómico Nacional - NRAO) y Asia del Este (por medio del Observatorio Astronómico Nacional de Japón - NAOJ). Esta asociación internacional, en cooperación con la República de Chile, ha permitido la construcción y operación de uno de los radiotelescopios más potentes y sensibles del mundo.
El observatorio está compuesto por cincuenta antenas de 12 metros de diámetro cada una, que funcionan conjuntamente como un gigantesco interferómetro. A este conjunto principal se suman cuatro antenas de 12 metros y doce antenas de 7 metros, sumando un total de 66 antenas. La capacidad de ALMA para distribuir sus antenas en distintas configuraciones, con distancias que varían entre 150 metros y hasta 16 kilómetros, le otorga un "zoom" variable y la capacidad de generar imágenes con una nitidez que supera incluso a las del Telescopio Espacial Hubble.
Cómo funciona una antena de ALMA [Observatorio ALMA]
La ubicación de ALMA en el desierto de Atacama no es casual. Este es uno de los lugares más secos y altos de la Tierra, con condiciones atmosféricas excepcionalmente estables y poca interferencia de vapor de agua, lo que lo hace ideal para la observación en longitudes de onda milimétricas y submilimétricas. La alta altitud, además, minimiza la distorsión causada por la atmósfera terrestre.
La continua modernización de ALMA, incluyendo la expansión de su red de fibra óptica y la mejora de su capacidad de procesamiento de datos, asegura que este observatorio seguirá a la vanguardia de la astronomía, permitiendo a los científicos explorar los rincones más profundos del universo y desentrañar misterios cósmicos que antes estaban fuera de nuestro alcance. La reciente instalación de 150 kilómetros de cables de fibra óptica entre el observatorio y la ciudad de Calama, aumentando en 25 veces su capacidad de transmisión de datos remota, subraya el compromiso continuo con la mejora de su infraestructura de comunicación.
