La fibra óptica se ha consolidado como la tecnología fundamental para la transmisión de datos en el mundo moderno. Su capacidad para transportar información a velocidades vertiginosas y distancias sin precedentes la ha convertido en la columna vertebral de nuestras comunicaciones, desde la red troncal de Internet que conecta ciudades hasta los enlaces dentro de centros de datos. En España, su adopción masiva la sitúa a la vanguardia del despliegue de banda ancha en Europa, extendiendo su alcance no solo a áreas urbanas sino también a zonas rurales. Comprender los diferentes tipos de fibra óptica, sus nombres y sus aplicaciones es crucial para navegar por el panorama tecnológico actual y evitar confusiones.
¿Qué es la Fibra Óptica?
Técnicamente, la fibra óptica se define como un filamento delgado y flexible, fabricado generalmente de vidrio de sílice de alta pureza o polímeros acrílicos, diseñado para conducir y transmitir impulsos luminosos de un extremo a otro. Estos hilos, a menudo tan finos como un cabello humano, actúan como el medio de transmisión de la señal. La luz, generada por un láser o un LED, viaja a través de estos cables, permitiendo la transferencia de datos a gran velocidad y distancia. La fibra óptica posee un ancho de banda significativamente mayor que los cables metálicos tradicionales, presenta menores pérdidas de señal y es inmune a las interferencias electromagnéticas, cualidades que la hacen ideal para la transmisión de comunicaciones telefónicas, televisivas y de datos a gran escala.
Componentes de la Fibra Óptica
Un cable de fibra óptica está compuesto por tres elementos esenciales:
- Núcleo (Core): Es la parte central por donde la luz se propaga. Está fabricado de vidrio o plástico ópticamente transparente y su diámetro varía según el tipo de fibra.
- Revestimiento (Cladding): Rodea al núcleo y tiene un índice de refracción menor. Su función es reflejar la luz de vuelta al núcleo mediante el principio de reflexión interna total, evitando que escape. El diámetro estándar para la mayoría de las fibras es de 125 µm.
- Recubrimiento (Coating): Es una capa protectora de plástico que rodea al núcleo y al revestimiento. Su grosor suele ser de 250 µm y su propósito es proteger la fibra de daños mecánicos, humedad y otros factores ambientales.
A estos componentes básicos se pueden añadir capas adicionales de protección, elementos de refuerzo y una funda exterior para adaptarse a diversas aplicaciones y entornos.
Conexiones a Internet de Fibra Óptica: FTTH vs. HFC
En el ámbito de las conexiones a Internet, la fibra óptica se presenta principalmente en dos modalidades: Fibra Óptica Hasta el Hogar (FTTH) y Fibra Óptica Híbrida Coaxial (HFC).
FTTH (Fiber To The Home)
FTTH, o "Fibra hasta el Hogar", es la tecnología que lleva la conexión de fibra óptica directamente hasta el router del usuario. Esto garantiza la máxima calidad y velocidad de la señal, ya que la transmisión de datos se realiza íntegramente a través de luz. Las redes FTTH son consideradas "puras" de fibra.
HFC (Hybrid Fiber Coaxial)
HFC, o "Híbrido de Fibra-Coaxial", combina la fibra óptica con el cable coaxial. La fibra óptica llega hasta un nodo intermedio en el vecindario o edificio, desde donde se distribuye a los hogares mediante cable coaxial, similar al utilizado para la televisión. En este caso, la transmisión de datos en el tramo final utiliza señales eléctricas, lo que puede hacerla más susceptible a interferencias y pérdidas de señal.
Ventajas y Desventajas de FTTH y HFC
FTTH:
- Ventajas: Ofrece velocidades significativamente mayores y simétricas, menor latencia, mayor capacidad de transmisión, inmunidad a interferencias electromagnéticas y una calidad de señal superior debido a la baja atenuación. Soporta fácilmente velocidades de gigabits y servicios de alta demanda.
- Desventajas: Su despliegue puede ser más costoso y complejo que el HFC, y la fibra puede ser más delicada si no se manipula adecuadamente.
HFC:
- Ventajas: Suele ser una alternativa más económica, y permite aprovechar infraestructuras de cable coaxial ya existentes, facilitando el despliegue y el cambio de operador.
- Desventajas: La presencia de cable coaxial en el tramo final puede resultar en velocidades inferiores, mayor latencia, vulnerabilidad a interferencias electromagnéticas y posibles degradaciones de la señal, especialmente en cables largos que requieren amplificadores o regeneradores.
Velocidad de la Fibra Óptica

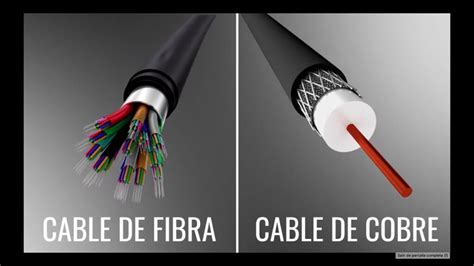

La fibra óptica es capaz de alcanzar velocidades extraordinarias. Mientras que los cables de cobre se limitan a unos 300 Mbps, la fibra óptica puede superar los 100 Gbps. En el ámbito doméstico, las ofertas comerciales suelen oscilar entre 100 Mbps y 1 Gbps, con tecnologías emergentes como XGS-PON que ya permiten velocidades de 10 Gbps e incluso se están probando enlaces de 50 Gbps y superiores. Teóricamente, las velocidades a través de la fibra óptica pueden superar los Terabits por segundo, abriendo puertas a aplicaciones y servicios aún inimaginables.
Tipos de Fibra Óptica
La clasificación de la fibra óptica puede realizarse según varios criterios, como el modo de transmisión, el tipo de cableado o la terminación del mismo.

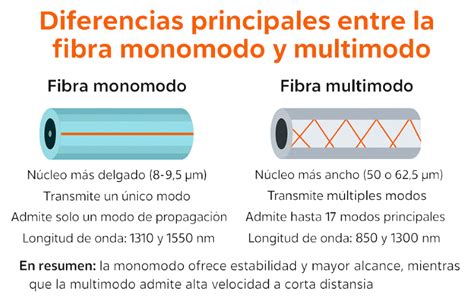

Fibra Óptica Según el Modo de Cable
Esta clasificación se basa en cómo la luz se propaga a través del núcleo de la fibra:
Fibra Multimodo (MMF): Posee un núcleo más grande (típicamente de 50 o 62.5 micrones) que permite que la luz viaje en múltiples rayos o "modos". Esto la hace más fácil de conectar y menos costosa en términos de equipos de iluminación (LEDs o láseres VCSEL). Sin embargo, la coexistencia de múltiples modos puede generar dispersión modal, lo que limita la distancia y la velocidad. Las fibras multimodo se clasifican en grados OM1, OM2, OM3, OM4 y OM5, cada uno con diferentes capacidades de ancho de banda y distancias de transmisión.
- OM1: Núcleo de 62.5 µm, ancho de banda de 200 MHz·km a 850 nm.
- OM2: Núcleo de 50 µm, ancho de banda de 500 MHz·km a 850 nm.
- OM3: Núcleo de 50 µm optimizado para láser, ancho de banda de 2000 MHz·km a 850 nm.
- OM4: Rendimiento mejorado sobre OM3, mayor ancho de banda.
- OM5: Fibra multimodo de banda ancha que soporta múltiples longitudes de onda (850-950 nm) para transmisiones de hasta 100 Gbps.
Fibra Monomodo (SMF): Tiene un núcleo muy pequeño (aproximadamente 9 micrones), lo que fuerza a la luz a viajar en un solo rayo o "modo". Esta restricción minimiza la dispersión modal y permite la transmisión de datos a muy altas velocidades y a distancias extremadamente largas con una mínima pérdida de señal. Se utiliza principalmente con fuentes láser a longitudes de onda de 1300 y 1550 nm. Las clasificaciones comunes son OS1 y OS2.
- OS1: Diseñada para uso en interiores, con un diseño de búfer ajustado y una atenuación ≤1.0 dB/km a 1310 nm.
- OS2: Diseñada para aplicaciones exteriores y de larga distancia, con menor atenuación.
Según el Modo de Transmisión
- Simplex: Compuesta por una sola fibra y un conector en cada extremo, permite la transmisión de datos en una única dirección.
- Dúplex: Utiliza dos fibras (o una con dos núcleos) y dos conectores en cada extremo. Cada fibra se marca o codifica por color para indicar su rol en la transmisión bidireccional (una para enviar, otra para recibir).
Fibra Óptica Según la Terminación del Cableado
La terminación del cableado define hasta dónde llega físicamente la conexión de fibra óptica:
- FTTH (Fiber-to-the-Home): La fibra llega directamente hasta el punto de conexión en el hogar del usuario.
- FTTN (Fiber-to-the-Node): La fibra llega hasta un nodo intermedio (un armario o punto de distribución), y desde allí se utiliza cable de cobre o coaxial para llegar al usuario.
- FTTA (Fiber-to-the-Antenna): La fibra se extiende hasta las antenas de telefonía móvil para mejorar la capacidad y velocidad de las redes inalámbricas.
- FTTB (Fiber-to-the-Building): La fibra llega hasta el edificio, y desde allí se distribuye a las unidades individuales (viviendas u oficinas) mediante cable de cobre o coaxial.

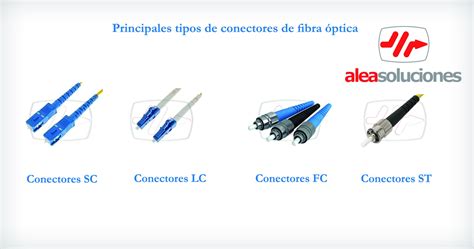

Tipos de Conectores de Fibra Óptica
Los conectores son elementos cruciales para unir las fibras ópticas. Los más comunes en aplicaciones FTTH y redes de datos incluyen:
- Conector FC (Ferrule Connector): Conector roscado con alta resistencia a vibraciones, utilizado en instrumentos de precisión y CATV. Su uso está disminuyendo en favor de SC y LC.
- Conector ST (Straight Tip): Conector con mecanismo de bayoneta, popular en redes corporativas y militares. Se utiliza principalmente con fibra multimodo.
- Conector LC (Lucent Connector / Little Connector): Conector pequeño y compacto con un mecanismo de enganche tipo "push and pull", similar a un RJ45. Permite una alta densidad de conectores en paneles y racks. Se utiliza tanto con fibra monomodo como multimodo.
- Conector SC (Subscriber Connector / Square Connector): Conector de fácil acoplamiento a presión, compacto y económico. Es uno de los más utilizados en FTTH y redes de telecomunicaciones. Se usa con fibra monomodo y multimodo.
Es importante notar que las siglas PC, UPC y APC se refieren al tipo de pulido del extremo del conector (ferrule) y no al tipo de conector en sí.

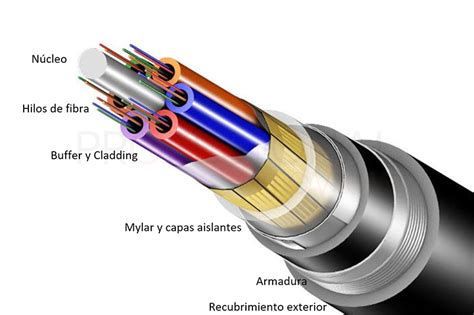

Recubrimiento de la Fibra Óptica
Además del recubrimiento primario (el plástico que rodea el núcleo y cladding), los cables de fibra óptica suelen contar con un recubrimiento secundario y elementos estructurales que les confieren resistencia mecánica, protección contra la humedad y el ambiente. Los tipos de recubrimiento exterior incluyen el ajustado, el holgado, el "slotted core" y el "ribbon", cada uno optimizado para diferentes condiciones de instalación y uso.
Redes de Acceso FTTH Basadas en PON
Las redes de acceso FTTH (Fiber To The Home) que utilizan tecnología PON (Passive Optical Network) son un estándar en la industria de las telecomunicaciones. Estas redes emplean componentes pasivos, lo que significa que no requieren alimentación eléctrica en los puntos de distribución intermedios.
Componentes Principales de una Red PON
- OLT (Optical Line Terminal): Es el equipo central del proveedor de servicios. Convierte las señales eléctricas en señales ópticas y viceversa, y gestiona la comunicación con los equipos de los abonados.
- Splitter Óptico: Un dispositivo pasivo que divide la señal óptica de una única línea PON en múltiples salidas (generalmente de 2 a 128), permitiendo que una sola conexión OLT sirva a varios usuarios. Al dividir la señal, también se divide la potencia óptica.
- ONT (Optical Network Terminal) / ONU (Optical Network Unit): Son los equipos situados en el domicilio del usuario o en el edificio, que convierten la señal óptica de vuelta a señales eléctricas utilizables por los dispositivos del hogar (routers, ordenadores, etc.).
Tipos de Redes PON
Las redes PON han evolucionado para ofrecer mayores velocidades y capacidades:
- GPON (Gigabit Passive Optical Network): Ofrece velocidades de descarga de hasta 2.5 Gbps y de subida de hasta 1.25 Gbps, compartidas entre varios usuarios.
- EPON (Ethernet Passive Optical Network): Similar a GPON en términos de velocidad, pero utiliza protocolos Ethernet.
- XG-PON (10 Gigabit Passive Optical Network): Proporciona velocidades de descarga de hasta 10 Gbps y de subida de hasta 2.5 Gbps.
- XGS-PON (10 Gigabit Symmetric Passive Optical Network): Ofrece velocidades simétricas de 10 Gbps tanto de descarga como de subida.
- NG-PON2: Una generación más avanzada que soporta múltiples longitudes de onda y puede alcanzar velocidades de hasta 40 Gbps.
Fibra Dedicada
A diferencia de las redes PON, que comparten el ancho de banda entre varios usuarios, la fibra dedicada (o punto a punto) proporciona una conexión exclusiva de fibra óptica entre el proveedor y el cliente. Esto garantiza el máximo rendimiento, la menor latencia posible y una seguridad de datos superior, siendo ideal para empresas con altas demandas de conectividad.
¿Qué Tipo de Cable de Fibra Debo Elegir?
La elección del tipo de fibra óptica adecuado depende de varios factores clave:
- Distancia: Para distancias cortas (dentro de un edificio o campus), la fibra multimodo (OM3, OM4, OM5) suele ser suficiente y más económica. Para distancias largas (interurbanas, enlaces troncales), la fibra monomodo (OS2) es indispensable.
- Velocidad y Ancho de Banda: Si se requieren velocidades de gigabits o superiores y un gran ancho de banda, la fibra monomodo es la opción preferente, especialmente para aplicaciones futuras. Las fibras multimodo de alta calidad (OM3, OM4, OM5) pueden soportar altas velocidades en distancias cortas.
- Presupuesto: La fibra monomodo, aunque más costosa en términos de transceptores (equipos de transmisión/recepción), puede ser más económica en el coste del propio cable y en la infraestructura a largo plazo para grandes distancias. La fibra multimodo es más barata en los equipos de iluminación iniciales pero puede ser más cara por metro y limitada en distancia.
- Entorno de Instalación: Los cables de fibra óptica vienen en diversas construcciones (tubo ajustado, tubo suelto, blindados) para adaptarse a entornos interiores, exteriores, enterrados o aéreos, así como a condiciones extremas.
La fibra óptica es una tecnología en constante evolución, y su comprensión es fundamental para aprovechar al máximo las capacidades de la conectividad moderna. Desde las redes caseras hasta los enlaces transoceánicos, la fibra óptica continúa impulsando la innovación y conectando nuestro mundo.
