Símbolos y Fundamentos del Cable Coaxial en Telecomunicaciones

El cable coaxial, un pilar en la transmisión de señales de alta frecuencia, es un componente esencial en una vasta gama de aplicaciones, desde la radiodifusión hasta las redes de datos. Su diseño intrincado y sus características específicas lo convierten en una solución robusta y fiable para transportar información a través de distancias considerables. La comprensión de su simbología, terminología y los diversos tipos disponibles es fundamental para cualquier profesional o entusiasta de las telecomunicaciones.

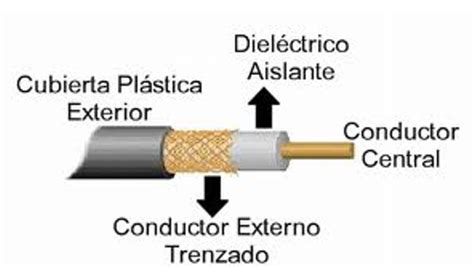

Comprendiendo la Anatomía del Cable Coaxial

El cable coaxial es, en esencia, una línea de transmisión cilíndrica de dos conductores. Su estructura se caracteriza por un hilo conductor central, ya sea sólido o trenzado, que se encuentra en el corazón del cable. Este conductor central es el encargado de transportar la señal eléctrica. Su diámetro se mide comúnmente utilizando el estándar American Wire Gauge (AWG).

Rodeando al conductor central se encuentra un material dieléctrico aislante. Este material, que puede variar en composición, es crucial para mantener la integridad de la señal al separar el conductor central del conductor externo. La elección del dieléctrico influye significativamente en las características del cable, como su factor de velocidad y su capacidad para soportar altas frecuencias.

El conductor externo, a menudo denominado blindaje, envuelve el dieléctrico. Este blindaje, fabricado típicamente con una malla de alambres o una lámina metálica, cumple una doble función: proteger la señal transportada por el conductor central de las interferencias electromagnéticas (EMI) externas y, a su vez, confinar los campos eléctricos y magnéticos dentro del cable, minimizando así la radiación de la propia señal.

Finalmente, una capa aislante externa protege la estructura completa del cable de daños físicos y de las condiciones ambientales. El diseño coaxial, con sus conductores concéntricos, es fundamental para mantener una impedancia de onda estable y minimizar las pérdidas de señal.

Terminología Esencial en el Mundo del Cable Coaxial

Para navegar con eficacia en el ámbito del cable coaxial, es imprescindible familiarizarse con su terminología específica:

• Atenuación (Pérdida de Inserción): Se refiere a la pérdida de potencia de la señal a medida que viaja a lo largo del cable. Generalmente se expresa en decibelios (dB) por unidad de longitud (por ejemplo, dB/100m o dB/100ft). Es importante destacar que la atenuación aumenta con la frecuencia; cuanto mayor es la frecuencia de la señal, mayor será la pérdida.
• BALUN: Abreviatura de BALanced/Unbalanced, es un dispositivo que se utiliza para acoplar señales entre medios de transmisión con diferentes características de impedancia o balanceo, como pasar de un cable coaxial (no balanceado) a un par trenzado (balanceado).
• Conductor Central: El hilo conductor principal situado en el centro del cable coaxial.
• Adaptador Coaxial: Un dispositivo que permite la conexión entre diferentes tipos de conectores coaxiales o diferentes géneros de conectores (por ejemplo, un adaptador BNC a SMA).
• Cable Coaxial: Una línea de transmisión de dos conductores cilíndrica, compuesta por un conductor central, un material dieléctrico aislante y un conductor externo (blindaje). Pueden ser flexibles, semirrígidos o rígidos.
• Conector Coaxial: El dispositivo de interconexión que se encuentra en cada extremo de un cable coaxial. Existen numerosos tipos, como BNC, SMA, SMB, F, entre otros.
• Dieléctrico: El material aislante que separa el conductor central del blindaje.
• Interferencia Electromagnética (EMI): Energía eléctrica o electromagnética no deseada que interrumpe o degrada las señales eléctricas.
• Frecuencia: El número de ciclos completos de una onda que ocurren en un segundo, medido en hercios (Hz).
• Impedancia: La oposición total al flujo de corriente alterna o variable. Se mide en ohmios ($\Omega$).
• Jack: Un conector hembra, que típicamente aloja un pin central.
• Enchufe (Plug): Un conector macho, que típicamente contiene un pin central.
• RG/U: Símbolos que denotan cables coaxiales fabricados según especificaciones del gobierno de EE. UU. (RG = Radio Government, U = Universal).
• Blindaje: La capa conductora externa que protege la señal de EMI.
• Twinaxial: Una variante del cable coaxial que utiliza dos conductores centrales con un blindaje dieléctrico y trenzado.
• VSWR (Voltage Standing Wave Ratio) o ROE (Relación de Onda Estacionaria): Una medida de la eficiencia con la que la potencia de RF se transfiere desde la fuente a la carga. Indica la cantidad de potencia reflejada por una carga desadaptada, expresada como una relación (por ejemplo, 1.25:1). Un VSWR de 1.0:1 representa una adaptación perfecta.

Estándares de Impedancia y Clasificación de Cables Coaxiales

La gran mayoría de los cables coaxiales operan con una impedancia característica de 50 o 75 ohmios. Esta impedancia es un parámetro crítico que debe coincidir con la impedancia de los equipos a los que se conecta el cable (transmisores, receptores, antenas) para minimizar las pérdidas de señal y las reflexiones.

• 50 Ohmios: Es el estándar común en la mayoría de las aplicaciones de radiofrecuencia (RF) y telecomunicaciones, incluyendo sistemas de radioaficionados, redes inalámbricas y equipos de medición.
• 75 Ohmios: Se utiliza predominantemente en sistemas de televisión (CATV) y audio/video, donde la transmisión de señales de banda ancha y la minimización de la atenuación son prioritarias.

La industria de RF utiliza nombres de tipo estándar para cables coaxiales, siendo el formato RG-# o RG-#/U el más reconocido, originado por el ejército de EE. UU. Estos códigos identifican cables específicos con características definidas.

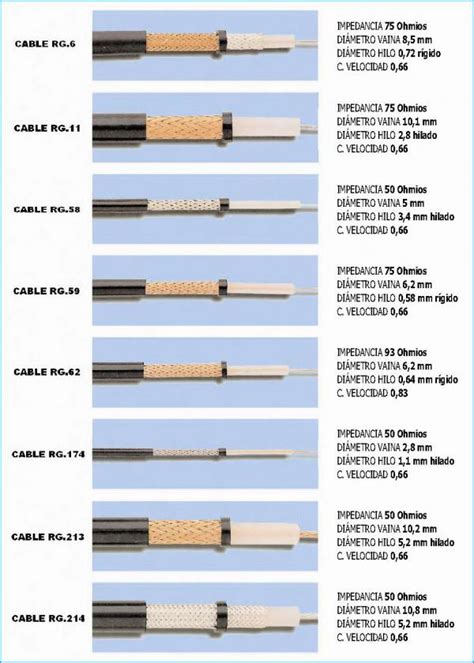

A continuación, se presenta una comparativa detallada de cables coaxiales típicos, destacando sus impedancias, diámetros externos y pérdidas a diferentes frecuencias:

Es crucial entender que el RG-58, a pesar de ser común, no es la opción óptima para largas tiradas o aplicaciones de alta potencia, ya que sufre pérdidas significativas que pueden manifestarse como calentamiento del cable e ineficiencia. Para transmisiones de mayor potencia o distancias más largas, cables como el RG-213/U o los de la marca Belden (H-155, H-500) ofrecen un rendimiento considerablemente superior debido a su menor atenuación.

Además de los tipos estándar, existen cables coaxiales con construcciones especiales para aplicaciones particulares, como los cables con dieléctrico de espuma o aire, que ofrecen una atenuación aún menor.

El Fenómeno del VSWR y su Importancia

El VSWR es una métrica fundamental para evaluar la eficiencia de una conexión en un sistema de RF. Representa la relación entre la onda incidente y la onda reflejada en una línea de transmisión. Un VSWR de 1.0:1 indica una adaptación de impedancia perfecta, donde toda la potencia transmitida llega a la carga sin reflejos.

Un VSWR elevado (por encima de 2.0:1) señala una desadaptación significativa entre la impedancia del cable, la antena y/o el transmisor. Esta desadaptación provoca que parte de la potencia sea reflejada de vuelta hacia el transmisor. Las consecuencias de un VSWR alto incluyen:

• Pérdida de Potencia Efectiva: Menos potencia llega a la antena para ser irradiada.
• Calentamiento del Cable y del Transmisor: La potencia reflejada puede disiparse como calor en el cable y dañar componentes del transmisor.
• Degradación de la Señal: En sistemas receptores, un VSWR alto puede afectar la calidad de la señal recibida.

Para la mayoría de los transmisores, un VSWR de hasta 2.0:1 se considera aceptable. Sin embargo, mantenerlo por debajo de 1.5:1 es deseable para optimizar el rendimiento. Es vital recordar que las pérdidas del cable coaxial se magnifican considerablemente cuando el VSWR de la antena es alto, especialmente en frecuencias elevadas. Por ello, la elección de un cable de alta calidad y la correcta adaptación de impedancias son cruciales.

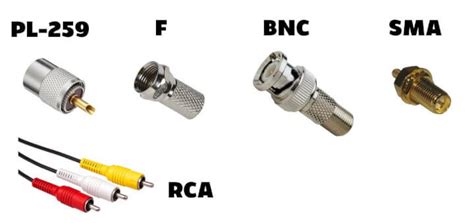

Tipos Comunes de Conectores Coaxiales

La conexión física entre los cables coaxiales y los equipos se realiza mediante conectores. La elección del conector adecuado es tan importante como la del cable, ya que un conector mal elegido o instalado puede introducir pérdidas y reflexiones.

• Conector "UHF" (PL-259/SO-239): Un conector antiguo y económico, comúnmente utilizado por debajo de 300 MHz. No es ideal para aplicaciones de 50 ohmios de alta precisión, pero maneja potencias de hasta 500W a 300 MHz.
• Conectores "N": Desarrollados para alto rendimiento, ofrecen buen VSWR y baja pérdida hasta 11 GHz. Son una opción robusta para muchas aplicaciones de RF y manejan hasta 300W a 1 GHz.
• Conector "BNC" (Bayonet Neill-Concelman): Caracterizado por su mecanismo de bayoneta para conexiones y desconexiones rápidas. Es popular en equipos de laboratorio y radioaficionados, pero tiene una frecuencia de corte más baja y mayor pérdida que el conector N. Disponible en versiones de 50 y 75 ohmios, soporta hasta 80W a 1 GHz.
• Conectores "TNC" (Threaded Neill-Concelman): Una versión mejorada del BNC con una conexión roscada, ofreciendo mayor resistencia a vibraciones. Soporta hasta 100W a 1 GHz y opera hasta 11 GHz.
• Conector "SMA" (SubMiniature version A): Conectores compactos diseñados para cables semirrígidos de pequeño diámetro. Son ideales para aplicaciones de alta frecuencia y manejan hasta 100W a 1 GHz, con un rango de frecuencia de hasta 18 GHz.
• Conector "7-16 DIN": Diseñados en Europa para aplicaciones de alta potencia, como en estaciones base de telefonía móvil. Son más caros pero manejan potencias muy elevadas (hasta 2500W a 1 GHz) y operan hasta 7.5 GHz.
• Conector "F": El conector más común y económico para aplicaciones de 75 ohmios, utilizado extensamente en televisión por cable (CATV) y sistemas de video domésticos.

Consideraciones Prácticas y Mantenimiento

La selección y la instalación de cables y conectores coaxiales son cruciales para el rendimiento óptimo de cualquier sistema de RF.

• Longitud del Cable: Utilice la longitud de cable estrictamente necesaria. Evite "puentes" o extensiones innecesarias, ya que cada conexión y cada metro de cable introducen pérdidas y pueden aumentar el VSWR.
• Calidad del Cable: No escatime en la calidad del cable. Un cable coaxial barato, como el de TV, puede tener pérdidas significativas que mermen la potencia efectiva de su transmisor. Opte por marcas reconocidas como Belden, que ofrecen cables de baja pérdida.
• Adaptación de Impedancia: Asegúrese de que la impedancia del cable (50 o 75 ohmios) coincida con la de sus equipos y antena.
• Instalación: Mantenga el cable lo más recto posible, evitando curvas pronunciadas que puedan dañar la estructura interna y afectar la impedancia. Mantenga los cables coaxiales alejados de cables eléctricos de alta tensión para minimizar la captación de interferencias.
• Mantenimiento: Inspeccione regularmente los conectores y el cable en busca de signos de desgaste, corrosión o conexiones flojas. El mantenimiento preventivo asegura la fiabilidad del sistema a largo plazo.
• Factores Ambientales: Considere la exposición del cable a la humedad, temperaturas extremas o radiación UV. Elija cables y conectores diseñados para resistir las condiciones ambientales de su instalación.

La correcta comprensión y aplicación de estos principios asegurarán una transmisión de señal eficiente y fiable, maximizando el rendimiento de sus sistemas de telecomunicaciones.
