El Ethernet Shield: Conectando tu Arduino al Mundo Digital

La expansión de la conectividad ha transformado radicalmente la forma en que interactuamos con la tecnología. En el ámbito de la electrónica, esta tendencia se manifiesta en la capacidad de microcontroladores como Arduino para integrarse en redes, permitiendo así la comunicación y el control a distancia. Uno de los componentes clave que facilita esta integración es el Ethernet Shield, un accesorio que dota a las placas Arduino de la capacidad de conectarse a redes de área local (LAN) e incluso a Internet. Este artículo explorará en profundidad el funcionamiento, las características y las aplicaciones de este versátil módulo.

Comprendiendo las Redes de Área Local (LAN)

Antes de adentrarnos en los detalles del Ethernet Shield, es fundamental comprender los conceptos básicos de una Red de Área Local (LAN). Una LAN es un sistema de interconexión de dispositivos informáticos dentro de un área geográfica limitada, como una casa, una oficina o un edificio. Típicamente, una LAN está compuesta por dispositivos conectados mediante tecnologías inalámbricas (como Wi-Fi) o cableadas (como Ethernet) a un punto central, usualmente un router.

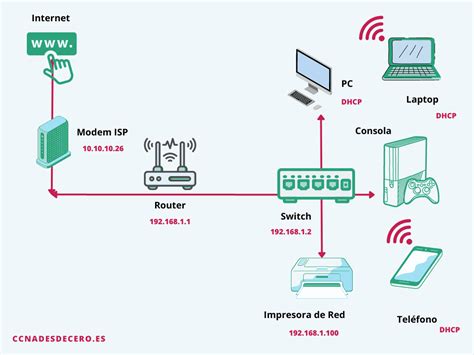

El router actúa como el eje central de la red, gestionando el tráfico y permitiendo que los dispositivos se comuniquen entre sí. En una red doméstica típica, podemos encontrar una variedad de dispositivos conectados al router: ordenadores, teléfonos inteligentes, tablets, consolas de videojuegos y, por supuesto, dispositivos de electrónica como el ESP8266 o un Arduino equipado con un Ethernet Shield. La principal ventaja de disponer de una red LAN es la capacidad de los dispositivos dentro de ella para interactuar y compartir información sin necesidad de una conexión a Internet. Por ejemplo, puedes configurar un ESP8266 como un "punto de acceso" (access point) y conectar varios dispositivos Wi-Fi a él, creando una pequeña red aislada.

Identificando Dispositivos en la Red: Direcciones MAC y IP

Para que la comunicación dentro de una red sea posible, cada dispositivo debe ser identificado de manera única. Dos de los identificadores más importantes son la dirección MAC y la dirección IP.

La dirección MAC (Media Access Control), también conocida como dirección física, es un código único de 6 bytes asignado por el fabricante a cada interfaz de red. Es un identificador permanente e intrínseco al hardware.

Por otro lado, la dirección IP (Internet Protocol) es un código numérico de 4 bytes que identifica a un dispositivo dentro de una red y puede ser asignado de forma estática o dinámica. Es importante destacar que la dirección IP no es necesariamente única para cada dispositivo en el sentido de que su asignación puede variar. La forma en que se estructuran las direcciones IP dentro de una red se define mediante una máscara de subred. Por ejemplo, si una red utiliza una máscara de 255.255.0.0, esto implica que los dos primeros bytes de la dirección IP deben ser iguales para todos los dispositivos dentro de esa red.

La puerta de enlace (gateway) es la dirección IP del router que permite a los dispositivos de la red local acceder a otras redes, como Internet. Generalmente, la dirección IP de la puerta de enlace es la primera dirección disponible en el rango de la red.

Métodos de Asignación de Direcciones IP: Estática vs. Dinámica

Existen dos métodos principales para asignar direcciones IP a los dispositivos en una red:

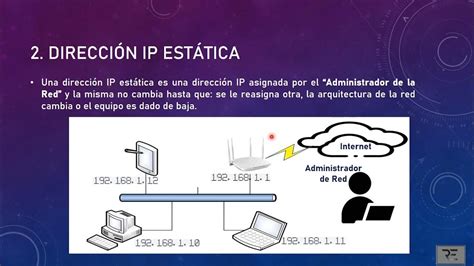

• Dirección IP estática: Al utilizar este método, se configuran manualmente los parámetros de red (dirección IP, máscara de subred, puerta de enlace) en cada dispositivo. La principal ventaja de una IP estática es que el dispositivo siempre tendrá la misma dirección IP, lo que facilita su localización y acceso dentro de la red.
• Dirección IP dinámica (DHCP): En este escenario, el router (o un servidor DHCP dedicado) se encarga de asignar automáticamente los parámetros de red a los dispositivos. Esto simplifica la gestión de la red, pero puede resultar en que un dispositivo obtenga una dirección IP diferente cada vez que se reinicia o se conecta a la red.

Para proyectos que involucran un Arduino con Ethernet Shield actuando como servidor, es crucial utilizar una dirección IP estática. Esto garantiza que el Arduino mantenga una dirección IP predecible, permitiendo que los clientes (como un navegador web) puedan acceder a él de manera constante. Si se utilizara DHCP, el Arduino podría obtener una IP diferente cada vez que el router se reinicie, complicando o imposibilitando el acceso.

El Modelo Cliente-Servidor en Comunicación de Red

La comunicación entre dispositivos en una red a menudo sigue un modelo cliente-servidor. En este paradigma, un dispositivo actúa como servidor, permaneciendo a la espera de recibir mensajes u órdenes de otros dispositivos. Estos otros dispositivos actúan como clientes, iniciando la comunicación y solicitando información o servicios al servidor.

Un ejemplo cotidiano de este modelo se observa en un aula: el profesor (servidor) está a la espera de las preguntas de los estudiantes (clientes). De manera similar, los motores de búsqueda como Google funcionan como servidores que responden a las consultas de los usuarios (clientes). En el contexto de este artículo, el Arduino conectado a un Ethernet Shield actuará como servidor, mientras que el navegador web de un dispositivo en la misma red local funcionará como cliente.

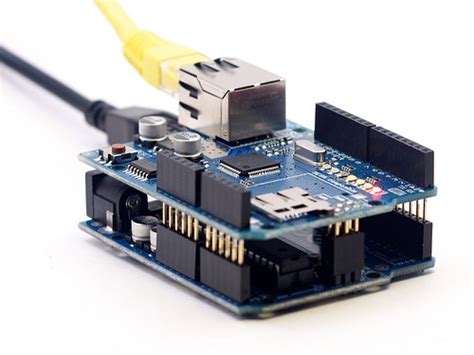

El Ethernet Shield: Un Puente hacia la Conectividad

El Ethernet Shield es un módulo de expansión diseñado para placas Arduino (como Arduino UNO y Arduino MEGA) que les permite conectarse a una red Ethernet utilizando un cable de red estándar (RJ45). Estos módulos están equipados con chips Ethernet, comúnmente el Wiznet W5100, W5200 o W5500, que proporcionan la funcionalidad de red necesaria.

Los Ethernet Shields son capaces de establecer comunicaciones tanto por protocolo TCP (Transmission Control Protocol) como UDP (User Datagram Protocol). TCP es un protocolo orientado a la conexión que garantiza la entrega fiable de datos, mientras que UDP es un protocolo sin conexión que ofrece mayor velocidad pero sin garantías de entrega.

Componentes y Indicadores del Ethernet Shield:

Los Ethernet Shields suelen presentar varios indicadores LED que proporcionan información sobre su estado:

• ON o PWR: Indica que tanto la placa Arduino como el Shield están recibiendo alimentación eléctrica.
• 13: En algunas versiones (especialmente la 2), este LED está conectado al pin digital 13 del Arduino.
• LINK: Señala la presencia de una conexión física a la red. Este LED parpadea cuando se transmiten o reciben datos.
• 100M: Indica que la conexión de red está operando a una velocidad de 100 Mb/s.

Conexión Física y Pines de Comunicación

Conectar un Ethernet Shield a un Arduino UNO o Arduino MEGA es un proceso relativamente sencillo. Ambos tipos de placas utilizan el bus SPI (Serial Peripheral Interface) para comunicarse con el shield.

• En un Arduino UNO, el bus SPI se corresponde con los pines digitales 11 (MOSI), 12 (MISO) y 13 (SCK).
• En un Arduino MEGA, estos pines son 50 (MISO), 51 (MOSI) y 52 (SCK).

Además, el bus SPI utiliza una señal de selección de esclavo (SS - Slave Select).

• En un Arduino UNO, este pin suele ser el pin digital 10.
• En un Arduino MEGA, el pin digital 53 se corresponde con la señal SS del puerto SPI.

Es importante tener en cuenta que, cuando se utilizan las funcionalidades de Ethernet, estos pines SPI y el pin SS no estarán disponibles para otros usos.

Librerías Esenciales: Ethernet y EthernetServer

Para interactuar con el Ethernet Shield en el entorno de desarrollo de Arduino, se emplean librerías específicas. La librería Ethernet está diseñada para trabajar con diversas versiones del Ethernet Shield y otros módulos basados en los chips Wiznet W5100, W5200 o W5500.

Dentro de esta librería, destacan dos clases principales:

• Ethernet: Esta clase, que funciona de manera estática (no requiere la creación de una instancia u objeto), se utiliza para inicializar y configurar la red. Permite definir parámetros como la dirección MAC, la dirección IP estática y la puerta de enlace. Una función importante dentro de esta clase es Ethernet.init(pinSS), que configura el pin digital utilizado como SS para controlar el módulo Ethernet. Otra función crucial es Ethernet.begin(mac, ip), que inicializa la librería y configura los parámetros de red necesarios. Existe una sobrecarga de esta función que admite tres parámetros para especificar también la máscara de subred y la puerta de enlace. Si no se especifica la puerta de enlace, la librería la deduce automáticamente cambiando el último byte de la dirección IP a 1.

• EthernetServer: A diferencia de la clase Ethernet, EthernetServer no es estática y se utiliza para que la placa Arduino actúe como un servidor. Permite recibir datos de clientes conectados y enviar respuestas. Para que el Arduino funcione como servidor, se crea una instancia de esta clase, especificando el puerto en el que escuchará las conexiones entrantes (comúnmente el puerto 80 para peticiones HTTP). Métodos como available() comprueban si hay un cliente conectado y read() permite recibir los datos enviados por el cliente. Las funciones print() y println() pueden ser utilizadas para enviar datos de vuelta al cliente, de manera similar a como se usan con la clase Serial.

Implementando un Servidor Web Básico con Arduino y Ethernet Shield

Un uso común del Ethernet Shield es la creación de un servidor web básico que permita controlar dispositivos o mostrar información desde un navegador. Consideremos un ejemplo práctico que involucra la lectura de un sensor DHT11 (temperatura y humedad) y la presentación de estos datos a través de una página web servida por el Arduino.

Los pasos generales para implementar este proyecto son:

1. Conexión del Hardware: Conectar el Ethernet Shield a la placa Arduino y, posteriormente, conectar el sensor DHT11 a los pines digitales adecuados del Arduino.
2. Inclusión de Librerías: Incluir las librerías Ethernet.h y SPI.h (necesaria para la comunicación SPI con el shield). Si se utiliza un sensor DHT, también se requerirá la librería DHT.h.
3. Definición de Parámetros de Red:
   • Definir la dirección MAC del shield. Esta debe ser única para cada dispositivo en la red.
   • Definir una dirección IP estática para el Arduino. Para determinarla, es útil conocer la dirección IP de la puerta de enlace (router) y la máscara de subred de la red. Puedes obtener información sobre la configuración de red de tu ordenador ejecutando ifconfig en Linux/macOS o ipconfig en Windows. La IP del Arduino debe estar dentro del mismo rango que la de tu ordenador, pero ser única.
4. Configuración del Servidor:
   • Crear una instancia de la clase EthernetServer, especificando el puerto de escucha (por ejemplo, EthernetServer server(80); para el puerto HTTP).
5. Configuración Inicial (setup()):
   • Inicializar el monitor serie para la depuración.
   • Inicializar el sensor DHT.
   • Iniciar la comunicación Ethernet utilizando Ethernet.begin(mac, ip). Es crucial verificar que el shield se ha conectado correctamente a la red.
6. Bucle Principal (loop()):
   • Comprobar si ha transcurrido suficiente tiempo desde la última lectura del sensor para evitar lecturas excesivas.
   • Leer los valores del sensor de temperatura y humedad, verificando su validez.
   • Comprobar si algún cliente ha realizado una solicitud al servidor utilizando server.available().
   • Si hay un cliente conectado, leer la solicitud HTTP. Una solicitud HTTP generalmente termina con una línea en blanco, por lo que se debe leer caracteres del cliente hasta encontrar dos caracteres de fin de línea (\n) consecutivos.
   • Si la solicitud es válida, preparar la respuesta HTML que mostrará los datos del sensor.
   • Enviar la respuesta HTML al cliente utilizando client.print() y client.println().
   • Finalizar la conexión con el cliente utilizando client.stop().

Características Avanzadas y Consideraciones Adicionales

Las revisiones más recientes del Ethernet Shield a menudo incluyen características adicionales que amplían su funcionalidad:

• Ranura para tarjeta Micro-SD: Esta ranura permite almacenar archivos directamente en el shield, los cuales pueden ser servidos a través de la red. Esto es muy útil para alojar páginas web, logs o datos.
• Controlador de reinicio: Los shields más modernos incorporan un controlador de reinicio para asegurar que el chip W5100 se reinicie correctamente al inicio del funcionamiento, evitando problemas que podían presentarse en revisiones anteriores, especialmente con el Arduino Mega.

Compatibilidad con Arduino Mega:

Si bien el Ethernet Shield es compatible con Arduino MEGA, es necesario prestar atención a la asignación de pines SPI. Como se mencionó, el Arduino MEGA utiliza los pines 50, 51 y 52 para SPI. Además, el pin 53 (SS del SPI) debe configurarse como una salida (pinMode(53, OUTPUT);) incluso si no se utiliza directamente para seleccionar el W5100 o la tarjeta SD, ya que su configuración incorrecta puede impedir el funcionamiento de la interfaz SPI.

Gestión de Periféricos Compartiendo SPI:

Tanto el chip Ethernet (W5100) como la ranura para tarjeta SD comparten el mismo bus SPI. Esto significa que solo uno de ellos puede estar activo y comunicarse a través del bus en un momento dado. Si tu proyecto utiliza ambos periféricos, es fundamental gestionar su acceso de forma adecuada. Esto implica "deseleccionar" explícitamente el periférico que no se está utilizando. Para deshabilitar la tarjeta SD, se configura el pin 4 como salida y se le escribe un valor HIGH. Para deshabilitar el chip W5100, se configura el pin 10 como salida y se le escribe un valor HIGH.

Apilabilidad de Shields:

Una gran ventaja de muchos Ethernet Shields es su diseño apilable. Esto significa que los conectores de pines del Arduino se extienden a través del shield, permitiendo que otros shields se coloquen encima, manteniendo intacto el acceso a todos los pines del Arduino y posibilitando la creación de configuraciones más complejas.

Limitaciones y Potencial:

Aunque el Ethernet Shield abre un mundo de posibilidades para la conectividad de Arduino, es importante recordar que su rendimiento está limitado por el propio chip Wiznet y la velocidad de la red. Sin embargo, para una amplia gama de aplicaciones, desde la monitorización remota de sensores hasta el control de dispositivos domóticos, el Ethernet Shield proporciona una solución robusta y accesible. La posibilidad de acceder a tu proyecto Arduino desde cualquier dispositivo conectado a la misma red local, incluso desde el navegador de tu teléfono móvil si el router tiene Wi-Fi, demuestra el poder y la versatilidad de este componente. Las redes de datos ofrecen un vasto campo de experimentación, y el Ethernet Shield es una puerta de entrada fantástica para explorar estas capacidades.
