El mundo de las comunicaciones está en constante evolución, impulsado por la necesidad de velocidades de transmisión de datos cada vez mayores y una conectividad más robusta. En este panorama, el cableado estructurado y los enlaces de fibra óptica juegan un papel crucial, tanto en entornos comerciales como residenciales. El diseño, la instalación y la administración de estos sistemas son fundamentales para garantizar el mejor desempeño de la infraestructura de comunicaciones y para adaptarla a las nuevas tecnologías de redes convergentes. Este artículo profundiza en los aspectos clave del examen de fibra óptica Furukawa, abordando desde los fundamentos teóricos hasta las aplicaciones prácticas y las normativas que rigen la industria.
Fundamentos del Cableado Estructurado y la Fibra Óptica
El cableado estructurado es un sistema integral de cableado de telecomunicaciones que soporta y permite la interconexión de sistemas de información y comunicación dentro de un edificio o campus. Se basa en un conjunto de normas técnicas y estándares actuales, así como en buenas prácticas, para asegurar su funcionalidad y longevidad.
Concepto de Cableado Estructurado

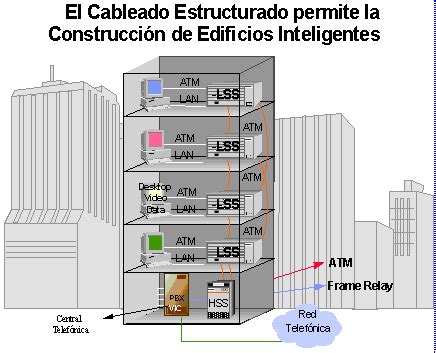

El concepto de cableado estructurado abarca todos los elementos de cableado y los puntos de conexión asociados que proporcionan una plataforma de servicios de telecomunicaciones compartida. Esto incluye el cableado horizontal, el cableado vertebral, las acometidas de servicios, los cuartos de equipos y las áreas de trabajo.
Introducción al Cableado en Cobre
El cobre ha sido históricamente el medio predominante para la transmisión de datos en redes locales. Los cables de cobre, típicamente UTP (Unshielded Twisted Pair), se clasifican según su capacidad de transmisión en diferentes categorías, definidas por estándares como la norma TIA 568. La categoría 3 (CAT. 3) fue una de las primeras, posteriormente estandarizada a 10 Mbps por la IEEE. Las categorías más avanzadas, como CAT. 5e, CAT. 6, CAT. 6A, CAT. 7* y CAT. 8, ofrecen mayores anchos de banda y soportan velocidades de transmisión más altas. Estos cables suelen tener un calibre de 24 AWG a 22 AWG.
La instalación de redes en cobre, aunque robusta, debe considerar factores como la atenuación, medida en decibelios (dB), que representa la pérdida de señal a lo largo del cable. Otros parámetros importantes incluyen la diafonía (crosstalk), tanto de extremo cercano (NEXT) como de extremo lejano (FEXT), y la diafonía de suma de potencia (PS-FEXT). La interferencia electromagnética (EMI) es otra consideración crítica que puede afectar el rendimiento de los cables de cobre.
Introducción a la Fibra Óptica

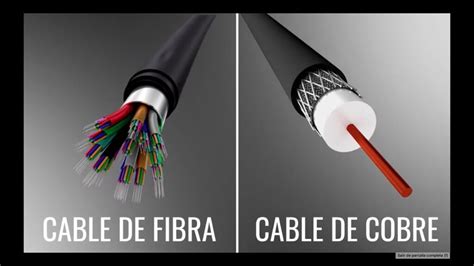

La fibra óptica representa un avance significativo sobre el cableado de cobre, ofreciendo mayor ancho de banda, menor atenuación y total inmunidad a la interferencia electromagnética. Un enlace de fibra óptica transmite datos como pulsos de luz a través de un núcleo de fibra de vidrio o plástico.
Concepto de Fibra Óptica
La fibra óptica se compone de un núcleo delgado (generalmente de 9 µm para fibra monomodo o de 50/125 µm o 62.5/125 µm para fibra multimodo), rodeado por una capa de revestimiento con un índice de refracción ligeramente inferior. Esta estructura permite que la luz se refleje internamente, guiando la señal a lo largo del cable.
Existen dos tipos principales de fibra óptica:
- Fibra Monomodo (SM): Con un núcleo muy estrecho (9 µm), permite la transmisión de un solo modo de luz, lo que resulta en una mayor distancia y ancho de banda. Ejemplos de estándares incluyen 9 µm SM (9 µm) TIA 492 CAAB OS2 IEC-60793-2-50 cat B.1.1.
- Fibra Multimodo (MM): Con un núcleo más ancho, permite la transmisión de múltiples modos de luz. Es más económica y fácil de instalar para distancias cortas.
La fibra óptica se clasifica también según su capacidad de transmisión. La norma TIA 568 define categorías para el cableado de cobre, pero la fibra óptica se clasifica por sus características de transmisión y su adecuación a diferentes aplicaciones.
Nuevas Tecnologías y su Impacto en el Cableado
La rápida evolución tecnológica, como la implementación de Wi-Fi 6 (802.11ax), exige una infraestructura de red más robusta y con mayor capacidad. El Wi-Fi 6, por ejemplo, es una aplicación que requerirá más cableado para soportar la creciente demanda de conectividad inalámbrica de alta velocidad. Esto subraya la importancia de un diseño de cableado que anticipe futuras necesidades tecnológicas.
Diseño e Instalación de Sistemas de Cableado
El diseño y la instalación de sistemas de cableado estructurado y fibra óptica deben adherirse a normativas y estándares rigurosos para asegurar la confiabilidad y el rendimiento.
Normativas y Estándares Clave
La industria del cableado estructurado está regida por una serie de normas internacionales y de la industria. Las normas TIA (Telecommunications Industry Association) son fundamentales:
- Norma TIA 568.0-D: Establece los parámetros generales para el cableado estructurado.
- Norma TIA-568.1-D: Define los requisitos específicos para el cableado estructurado en entornos comerciales.

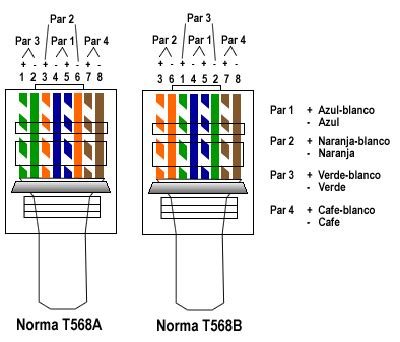

- Norma TIA-568-C.2: Detalla los parámetros mecánicos y de transmisión para los cables UTP de 4 pares.
- Norma TIA-606-B: Especifica los parámetros generales de identificación y etiquetado para la administración de la infraestructura de cableado.
Estas normas aseguran la interoperabilidad entre componentes de diferentes fabricantes y garantizan que el sistema de cableado cumpla con los requisitos de rendimiento.
Componentes del Cableado Estructurado
Un sistema de cableado estructurado comprende varios subsistemas interconectados:
- Acometida de Servicios: El punto de entrada de los servicios de telecomunicaciones al edificio, proporcionado por proveedores de servicios.
- Cuarto de Equipos: Una sala centralizada que aloja los equipos principales de telecomunicaciones del predio, como servidores y switches.
- Cableado Vertebral (Backbone Cabling): Conecta los cuartos de telecomunicaciones, las salas de equipos y las áreas de entrada de servicios. Generalmente utiliza fibra óptica para su mayor capacidad y alcance.
- Cableado Horizontal: Se extiende desde el área de trabajo hasta el cuarto de telecomunicaciones, conectando los puntos de red a los paneles de conexión. Utiliza cables de cobre o fibra óptica.
- Área de Trabajo: Incluye el cableado que conecta el tomacorriente de telecomunicaciones en la pared hasta el equipo del usuario final.
Seguridad Laboral en la Instalación
La seguridad laboral es un aspecto primordial durante la instalación de redes. Esto incluye el uso de equipo de protección personal (EPP) adecuado, la manipulación segura de herramientas y la prevención de riesgos eléctricos y de caídas. Es importante destacar que las normativas ambientales, como la directiva RoHS (Restriction of Hazardous Substances), restringen el uso de sustancias peligrosas como plomo, mercurio, cadmio, cromo hexavalente, polibromobifenilos o polibromobifeniléteres en los equipos y componentes.
Componentes y Conectores de Fibra Óptica
La fibra óptica utiliza conectores específicos para unir los cables y conectarlos a los equipos. La elección del conector adecuado depende de la aplicación y del tipo de equipo.
Tipos de Conectores de Fibra Óptica

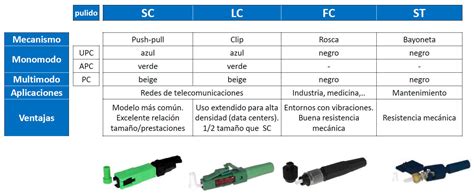

Los conectores de fibra óptica son dispositivos mecánicos diseñados para acoplar dos fibras ópticas o una fibra a un dispositivo óptico. Algunos de los tipos más comunes incluyen:
- SC: Conector de tipo empujar-tirar, de gran tamaño y fácil de usar.
- LC: Conector de factor de forma pequeño (SFF), ideal para aplicaciones de alta densidad.
- MPO/MTP: Conectores de múltiples fibras, utilizados para enlaces de alta velocidad y gran cantidad de hilos.
- FC: Conector roscado, utilizado a menudo en instrumentación y aplicaciones de alta vibración.
Estos conectores presentan un modelo de fijación y utilizan férulas cónicas que se insertan en adaptadores ópticos para asegurar la alineación precisa de las fibras.
Cables de Fibra Óptica
Los cables de fibra óptica están diseñados para proteger el frágil núcleo de fibra y proporcionar resistencia mecánica. Incluyen varias capas de protección, como chaquetas exteriores resistentes a la abrasión, materiales ignífugos (con clasificación de inflamabilidad adecuada), y a veces, refuerzos para protección contra tensiones mecánicas, humedad y ambientes extremos.
La clasificación de inflamabilidad para cables es crucial, especialmente en entornos comerciales y de gran altura, donde se deben cumplir normativas específicas como Plenum (CMP), Riser (CMR) o General Purpose (CMG).
Administración y Diagnóstico de Redes de Fibra Óptica
La administración y el diagnóstico efectivos son esenciales para mantener el rendimiento óptimo de los sistemas de cableado de fibra óptica.
Monitoreo y Diagnóstico
Las herramientas de monitoreo de red, administración y diagnóstico son fundamentales para identificar y resolver problemas. Estas herramientas pueden incluir:

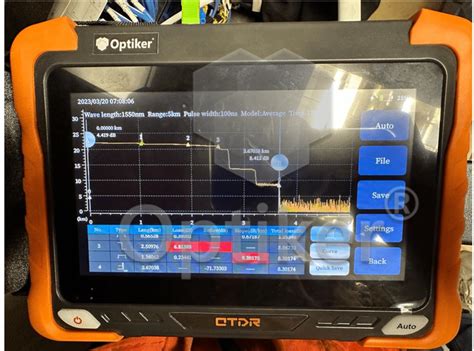

- OTDR (Optical Time-Domain Reflectometer): Un instrumento utilizado para caracterizar la fibra óptica. Permite medir la pérdida de inserción, la pérdida de retorno y detectar fallos como empalmes defectuosos, roturas o conectores sucios.
- Medidores de Potencia Óptica: Utilizados para medir la potencia óptica transmitida a través de un enlace.
Procedimientos de Control de Flujos de Información
En el contexto de redes de datos, los procedimientos de control de flujos de información son vitales para gestionar el tráfico y evitar la congestión. Esto puede involucrar protocolos de capa de enlace de datos y de red, así como configuraciones en los equipos de red como switches y routers.
Consideraciones Adicionales en el Cableado de Fibra Óptica
El examen de fibra óptica Furukawa, y en general la industria, debe considerar diversos aspectos técnicos y de aplicación.
Parámetros de Transmisión y Atenuación
La calidad de la transmisión en fibra óptica se mide por varios parámetros:
- Atenuación: La pérdida de potencia de la señal a medida que viaja por la fibra, medida en decibelios (dB).
- Pérdida de Retorno (Return Loss): La cantidad de luz reflejada de vuelta hacia el transmisor, medida en dBs.
- Pérdida de Inserción (Insertion Loss): La pérdida de señal que ocurre al conectar componentes en un enlace, medida en dBs.
- Diafonía (Crosstalk): La interferencia entre canales adyacentes. La suma de todos los incidentes FEXT en un cable se llama PS-FEXT (Power Sum Far-End Crosstalk).
La atenuación total de un enlace depende de la velocidad nominal de propagación del cable (NVP), la frecuencia de la señal y su longitud.
Aplicaciones de la Fibra Óptica
La fibra óptica se utiliza en una amplia gama de aplicaciones, desde redes de telecomunicaciones de larga distancia hasta redes de área local (LAN), centros de datos y redes de acceso. Su capacidad para transmitir datos a altas velocidades y a largas distancias la hace indispensable para las infraestructuras de comunicaciones modernas.
JES 2020 - Introducción a la Fibra Óptica y sus Aplicaciones
Cumplimiento de Normativas Ambientales y de Seguridad
El cumplimiento de normativas como la RoHS es esencial para la sostenibilidad y la salud pública. La restricción del uso de plomo, mercurio y otros elementos tóxicos en los componentes de cableado contribuye a un entorno más seguro.
Categorías de Cables y su Rendimiento
Si bien las categorías TIA se aplican principalmente al cableado de cobre, la fibra óptica se evalúa por sus características intrínsecas y su rendimiento en aplicaciones específicas. Las categorías de cables de cobre, como CAT. 3, CAT. 5e, CAT. 6, CAT. 6A, CAT. 7*, y CAT. 8, definen las capacidades de transmisión para el cobre. Para la fibra óptica, se consideran estándares como OS2 para monomodo, y OM3, OM4, OM5 para multimodo, cada uno optimizado para diferentes longitudes de onda y anchos de banda.
La elección del tipo de cableado, ya sea de cobre o fibra óptica, dependerá de los requisitos de la aplicación, la distancia de transmisión, la velocidad de datos necesaria y el presupuesto. Sin embargo, la tendencia hacia redes más rápidas y con mayor capacidad impulsa la adopción de la fibra óptica en una gama cada vez más amplia de aplicaciones.
Instalación y Terminación de Fibra Óptica
La instalación de fibra óptica requiere herramientas y técnicas especializadas. La terminación de cables de fibra óptica implica la instalación de conectores en los extremos de los cables. Esto puede realizarse mediante empalme mecánico o empalme por fusión. Un empalme mecánico utiliza un adhesivo o un acoplador para unir las dos fibras, mientras que un empalme por fusión utiliza calor para fusionar las fibras. La limpieza de los conectores es fundamental para minimizar la pérdida de señal.
La colocación de cables de fibra óptica en canalizaciones o bandejas de cables debe hacerse de manera que se eviten curvas pronunciadas que puedan causar tensiones o daños a la fibra.
Documentación y Etiquetado
La norma TIA-606-B proporciona un marco para la identificación y el etiquetado de todos los componentes de cableado. Una documentación precisa y un etiquetado claro son esenciales para la administración, el mantenimiento y la resolución de problemas de la red. Cada cable, conector, panel de parcheo y toma de red debe estar claramente identificado.
Consideraciones de Costo y Rendimiento
El costo inicial de la fibra óptica puede ser mayor que el del cobre, pero sus ventajas en términos de rendimiento, capacidad y longevidad a menudo justifican la inversión. La fibra óptica soporta velocidades mucho mayores y distancias más largas, lo que la convierte en una solución más escalable y preparada para el futuro.
Futuras Tendencias y Aplicaciones
La continua demanda de ancho de banda en aplicaciones como la realidad virtual, la inteligencia artificial, el Internet de las Cosas (IoT) y las redes 5G, asegura que la fibra óptica seguirá siendo un componente esencial de la infraestructura de comunicaciones. El desarrollo de nuevas tecnologías de fibra, como la fibra de plástico de índice escalonado (POF) para aplicaciones de corto alcance y la fibra de cristal fotónico (PCF), amplía aún más las posibilidades.
En resumen, el examen de fibra óptica Furukawa, y la industria en general, abarca un amplio espectro de conocimientos técnicos, normativos y prácticos. Desde el diseño conceptual hasta la instalación física y la administración continua, cada etapa es crucial para construir y mantener redes de comunicaciones eficientes, confiables y preparadas para los desafíos del futuro.
