Los cables Ethernet, a menudo denominados cables de red, son la columna vertebral de muchas conexiones de datos, permitiendo la comunicación dentro de redes locales y el acceso a Internet. Aunque la conectividad Wi-Fi ha ganado popularidad, los cables Ethernet siguen siendo una opción preferida por su fiabilidad y rendimiento superior en ciertas aplicaciones. La capacidad de desarmar y reparar estos cables, especialmente reemplazando un conector dañado, es una habilidad valiosa para cualquier persona que trabaje con redes. Esta guía abordará el desmantelamiento de un conector RJ45 dañado de un cable Ethernet y los pasos para reemplazarlo utilizando el estándar T568B, además de explorar la importancia de los diferentes tipos de cables Ethernet y sus aplicaciones.
La Relevancia de los Cables Ethernet en la Era Digital
En un mundo cada vez más inalámbrico, uno podría preguntarse por qué aún se utilizan cables Ethernet. La respuesta reside en sus ventajas inherentes. Los cables Ethernet ofrecen una mayor fiabilidad en comparación con el Wi-Fi. Simplemente funcionan, proporcionando una conexión de datos estable y constante. Otro beneficio crucial es la latencia más baja. Para aplicaciones como los juegos en línea, el uso de cables Ethernet generalmente otorga un ping más bajo, lo que se traduce en una experiencia de juego más fluida y receptiva.
Sin embargo, la conectividad Ethernet no está exenta de limitaciones. La principal es la restricción de movilidad. Tu computadora está físicamente conectada a la pared, lo que limita el movimiento. Además, se necesita acceso a un puerto Ethernet. Si bien la mayoría de los enrutadores tienen varios puertos Ethernet disponibles, es posible que se necesite un cable bastante largo para conectar una computadora a un enrutador ubicado en el extremo opuesto de un edificio. Para aquellos con tiempo y paciencia, la instalación de cables Ethernet a través de las paredes, un método común en oficinas y hogares modernos durante la construcción, ofrece una solución más limpia y permanente.
Comprendiendo las Categorías de Cables Ethernet
La frase "cable Ethernet" es, técnicamente, un término impreciso. Ethernet en sí mismo es un método genérico de comunicación; los datos que se transfieren a través de Ethernet pueden viajar a lo largo de varios tipos de cables, como cables de fibra óptica o cables coaxiales (los mismos que se utilizan para antenas o radios). Las configuraciones de Ethernet más antiguas utilizaban cables coaxiales, mientras que las aplicaciones más nuevas de alta velocidad emplean cables de fibra óptica.

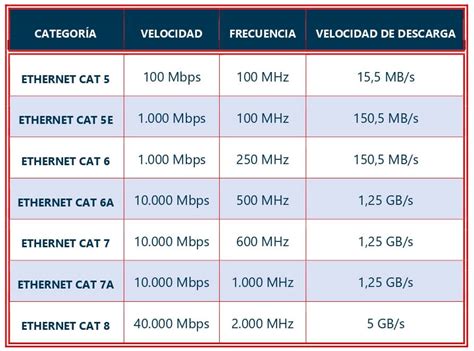

Sin embargo, el tipo de cable más comúnmente asociado con Ethernet en entornos domésticos y de oficina es el cable de par trenzado. Existen varios estándares para el cableado Ethernet de par trenzado, cada uno definiendo las velocidades máximas de transferencia de datos, las limitaciones de distancia y otras especificaciones importantes.
- Categoría 5 (Cat5): Un estándar más antiguo que admite velocidades de transferencia de datos de hasta 100 Mbps y tiene una distancia máxima de 100 metros.
- Categoría 5e (Cat5e): Una versión mejorada de Cat5 que admite velocidades de transferencia de datos de hasta 1 Gbps y tiene una distancia máxima de 100 metros.
- Categoría 6 (Cat6): Este estándar admite tasas de transferencia de datos de hasta 10 Gbps, pero con una distancia máxima reducida a 55 metros.
- Categoría 6a (Cat6a): Una versión mejorada de Cat6 que admite velocidades de transferencia de datos de hasta 10 Gbps y extiende la distancia máxima a 100 metros.
- Categoría 7 (Cat7): Este estándar también admite tasas de transferencia de datos de hasta 10 Gbps y una distancia máxima de 100 metros, a menudo con un blindaje mejorado.
Además de estos estándares principales, existen otras variaciones y subestándares. Por ejemplo, Cat5e y Cat6 están disponibles en versiones blindadas (S/FTP, F/UTP, etc.) y sin blindaje (UTP), que ofrecen diferentes niveles de protección contra interferencias electromagnéticas (EMI) y diafonía. Identificar la categoría de un cable existente es sencillo: busca un texto pequeño impreso en el exterior del cable que indique su especificación.
Herramientas y Preparación para la Reparación

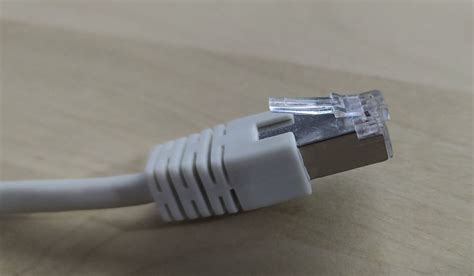

En ocasiones, un cable Ethernet puede dejar de funcionar debido a daños físicos en el cable mismo o, más comúnmente, a un conector RJ45 sucio, dañado o mal conectado. Afortunadamente, reemplazar un conector RJ45 es una tarea factible con las herramientas adecuadas y un poco de paciencia.
Las herramientas esenciales para esta tarea incluyen:
- Una herramienta de crimpado o ponchadora RJ45: Esta herramienta multifuncional sirve para pelar el aislamiento exterior del cable, cortar los hilos internos al ras y, lo más importante, crimpar el conector RJ45 sobre los hilos.
- Un conector RJ45 nuevo: Asegúrate de que el conector sea compatible con el tipo de cable que estás utilizando (por ejemplo, para cables de par trenzado de cobre).
- Un pelacables (a menudo integrado en la herramienta de crimpado): Para retirar el aislamiento exterior del cable sin dañar los hilos internos.
- Un cortador de alambre (a menudo integrado en la herramienta de crimpado): Para asegurar que los hilos estén cortados al ras para un buen contacto.
- Opcional: Un probador de cables de red: Para verificar la correcta conexión y la continuidad de los hilos después de la reparación.
Pinza Pela Cable ✅ Cómo usar Fácil
El Proceso Paso a Paso para Reemplazar un Conector RJ45 (Estándar T568B)
El estándar T568B es uno de los dos esquemas de cableado de color para cables Ethernet de par trenzado (el otro es T568A). La mayoría de los cables de conexión (patch cables) utilizan uno de estos estándares. Para una conexión directa entre dos dispositivos de red (como una computadora y un enrutador), el estándar T568B en ambos extremos es común.
Aquí están los pasos para desarmar un conector dañado y reemplazarlo:
Cortar el Extremo Dañado: Si el conector RJ45 está dañado o si la parte exterior del cable está deteriorada (por ejemplo, tostada por el sol), el primer paso es cortar el extremo que se va a reparar. Si solo la cubierta exterior está dañada, puedes cortarla cuidadosamente y retirar la sección dañada, asegurándote de no afectar los hilos internos.
Pelar el Aislamiento Exterior: Utiliza la herramienta de crimpado o un pelacables para retirar aproximadamente 2-3 cm del aislamiento exterior del cable. Ten cuidado de no cortar o dañar los hilos de colores que se encuentran en su interior.
Desenredar y Enderezar los Hilos: Dentro del cable, encontrarás pares de hilos trenzados. Desenreda cada par y alisa los hilos individuales lo más posible. El trenzado ayuda a reducir la interferencia, pero para la terminación, los hilos deben estar rectos.

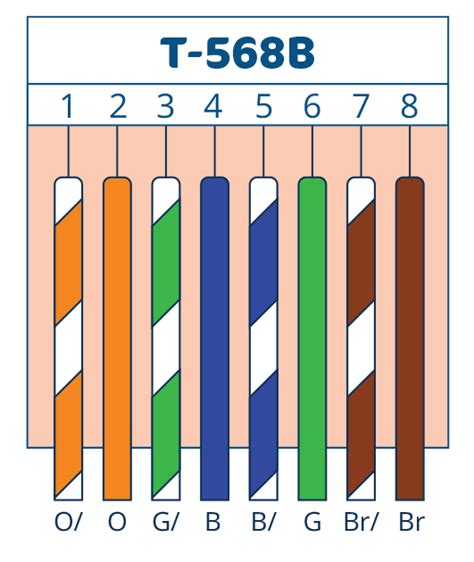

Ordenar los Hilos según el Estándar T568B: Este es un paso crítico. El orden de los colores para el estándar T568B, visto desde la parte frontal del conector RJ45 (con la pestaña hacia abajo), es el siguiente:
- Blanco/Naranja
- Naranja
- Blanco/Verde
- Azul
- Blanco/Azul
- Verde
- Blanco/Marrón
- Marrón
Asegúrate de que los hilos estén en este orden exacto y lo más juntos posible sin que se entrecrucen.
Cortar los Hilos al Ras: Una vez que los hilos están en el orden correcto y alineados, usa el cortador de la herramienta de crimpado para cortarlos al ras, dejando aproximadamente 1.2 cm de longitud desde el aislamiento exterior. Este es un corte preciso para que los hilos alcancen el fondo del conector RJ45 y hagan buen contacto.
Insertar los Hilos en el Conector RJ45: Con cuidado, inserta los hilos ordenados en el conector RJ45. Asegúrate de que cada hilo entre en su ranura correspondiente y que lleguen hasta el final del conector. Debes poder ver los extremos de los hilos a través de la parte transparente del conector.
Crimpar el Conector: Coloca el conector RJ45 con los hilos insertados en el hueco correspondiente de la herramienta de crimpado. Aplica una presión firme y constante para crimpar el conector. Esto empujará unos pequeños pines metálicos dentro del conector, perforando el aislamiento de cada hilo y creando la conexión eléctrica. También asegura el cable al conector.
Verificar la Conexión (Opcional pero Recomendado): Si tienes un probador de cables de red, conecta ambos extremos del cable reparado y ejecuta una prueba. Esto confirmará que cada hilo está conectado correctamente y en el orden adecuado.
Si tu cable es de tipo S/FTP (Shielded/Foiled Twisted Pair), es decir, blindado, es posible que no veas los hilos de color blanco o de color claro que indican la mitad de cada par. Estos cables tienen un blindaje adicional que debe ser manejado correctamente durante la terminación para asegurar un buen rendimiento y protección contra interferencias. El proceso es similar, pero el blindaje debe ser asegurado adecuadamente al conector o al cableado.
Una vez que hayas reemplazado el conector RJ45, puedes probar la solución conectando un extremo a tu PC y el otro a tu módem o enrutador. Si la reparación ha sido exitosa, deberías tener una conexión de red funcional.
Consideraciones Adicionales y Soluciones
La instalación de cables Ethernet a través de paredes puede parecer una tarea compleja, pero es el método preferido para una infraestructura de red robusta y discreta. Este proceso implica pasar cables desde un punto central (como un enrutador) a varias ubicaciones en la casa u oficina. Requiere herramientas específicas como pasacables y puede ser útil consultar guías o videos detallados sobre la instalación de cableado de red estructurado.
La elección del cable adecuado también es crucial. Para distancias más cortas y velocidades estándar, Cat5e o Cat6 suelen ser suficientes. Para aplicaciones que requieren velocidades muy altas o en entornos con alta interferencia electromagnética, Cat6a o Cat7, especialmente en sus versiones blindadas, ofrecen un rendimiento superior.
En resumen, aunque el Wi-Fi ofrece comodidad, los cables Ethernet siguen siendo una opción superior para muchas aplicaciones de red debido a su fiabilidad y baja latencia. La capacidad de reparar un conector RJ45 dañado no solo ahorra dinero, sino que también asegura que tu infraestructura de red permanezca operativa. Con las herramientas correctas y siguiendo los pasos adecuados, puedes mantener tus conexiones Ethernet en óptimas condiciones.
