Ethernet POWERLINK: Comunicación en Tiempo Real para la Industria Moderna

En el vertiginoso mundo de la automatización industrial y la Industria 4.0, la transmisión de datos en tiempo real se ha convertido en un pilar fundamental. La necesidad de una comunicación rápida, fiable y determinista entre los diversos componentes de una planta industrial es primordial para optimizar procesos, aumentar la eficiencia y habilitar aplicaciones avanzadas como la robótica, el control de movimiento y la integración en la nube. En este contexto, Ethernet POWERLINK emerge como una solución robusta y flexible, que redefine los estándares de comunicación en el ámbito industrial.

¿Qué es Ethernet POWERLINK?

Ethernet POWERLINK es una solución de Ethernet en tiempo real basada en software, diseñada específicamente para la transmisión de datos en el rango de los microsegundos. Su principal fortaleza radica en permitir la comunicación fluida entre dispositivos de diferentes fabricantes sin la necesidad de adaptaciones de interfaz especiales. Si bien se basa en el estándar Ethernet, POWERLINK incorpora mecanismos que garantizan un comportamiento determinista, superando las limitaciones inherentes al Ethernet estándar, que no está intrínsecamente diseñado para aplicaciones de tiempo real críticas.

Originalmente desarrollado por B&R Industrial Automation, Ethernet POWERLINK sigue evolucionando y siendo especificado como un estándar abierto por el grupo de usuarios y proveedores EPSG (Ethernet Powerlink Standardization Group). Esta naturaleza abierta fomenta la interoperabilidad y la adopción generalizada en la industria.

La Evolución de la Comunicación Industrial: De los Buses de Campo a Ethernet

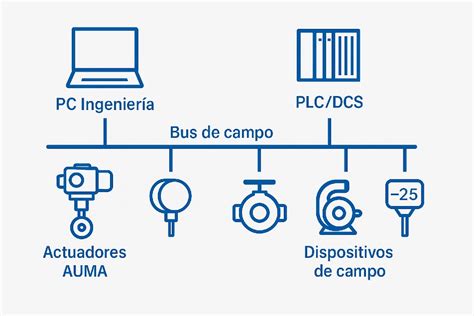

La historia de la automatización industrial está marcada por una constante evolución en las tecnologías de comunicación. Los primeros sistemas se basaban en enlaces serie, como el RS232, para conectar dispositivos básicos. A finales de los años 80, la tecnología de bus de campo revolucionó el sector, sustituyendo el complejo cableado paralelo por la transmisión digital, que posteriormente se normalizó bajo la norma IEC 61158.

Desde finales de los 90, los sistemas de bus de campo basados en Ethernet han ganado una tracción significativa, representando la segunda generación de buses de campo. Estos protocolos, que aprovechan la infraestructura y la familiaridad del Ethernet estándar, han sido optimizados para cumplir con los estrictos requisitos de tiempo real de las aplicaciones industriales.

¿Por qué Ethernet en la Automatización Industrial?

La industria de la automatización ha experimentado una fuerte demanda por estandarizar la comunicación de datos y la tecnología de red en todos los niveles. Esto se debe a la necesidad de simplificar el desarrollo, el mantenimiento y la cadena de suministro. Con la revolución de Internet, los estándares de protocolo globalmente aceptados en el mundo de las Tecnologías de la Información (TI) han alcanzado un nivel de asequibilidad y solidez que los hace atractivos para las redes de comunicación en el sector de la automatización.

Ethernet, una tecnología consolidada con más de 30 años de historia, continúa en desarrollo y ofrece ciclos de vida extensos, lo cual es crucial para el mercado de la automatización. Su reconocimiento global, la disponibilidad de diversas herramientas y componentes, y su capacidad para fusionar protocolos de transferencia de datos basados en IP, lo convierten en una base sólida para la comunicación industrial. La transparencia que ofrece Ethernet permite la integración de diferentes dispositivos y sistemas, facilitando la convergencia entre el Ethernet de oficina (TI) y el Ethernet industrial (Tecnología Operativa - OT).

Las Limitaciones del Ethernet Estándar y la Solución POWERLINK

El Ethernet estándar, tal como se utiliza en las redes de oficina, no está diseñado para la comunicación en tiempo real. Puede experimentar retrasos variables y fluctuaciones (jitter), lo que lo hace inadecuado para aplicaciones críticas donde la precisión temporal es esencial. En una red Ethernet TCP/IP tradicional, cada nodo decide de forma autónoma cuándo transmitir datos, lo que puede generar colisiones si varios nodos intentan acceder a la red simultáneamente. Los mecanismos como CSMA/CD (Carrier Sense Multiple Access/Collision Detection) buscan mitigar estas colisiones, pero introducen incertidumbre en los tiempos de entrega de los datos.

Ethernet POWERLINK aborda estas limitaciones mediante un modelo de comunicación determinista. En lugar de un acceso anárquico a la red, POWERLINK opera bajo un principio de gestión de tiempo (time-slot mechanism). Un nodo maestro (Managing Node - MN) gestiona la comunicación entre los nodos de control (Control Nodes - CN). El MN sincroniza todos los CN mediante una señal de reloj con una precisión inferior a 100 nanosegundos, estableciendo un tiempo de ciclo definido. Durante cada ciclo, el MN envía una solicitud (Poll Request) a cada CN para que transmita sus datos. Este mecanismo elimina las colisiones y garantiza que los datos se transmitan dentro de un marco de tiempo predecible y garantizado.

Características Clave de Ethernet POWERLINK

• Comunicación en Tiempo Real: Garantiza que los datos se transmitan dentro de un marco de tiempo definido con precisión, esencial para aplicaciones como robótica, máquinas CNC y líneas de producción automatizadas.
• Determinismo: Proporciona tiempos de comunicación predecibles y consistentes, eliminando la incertidumbre asociada al Ethernet estándar.
• Sincronización Precisa: Ofrece capacidades de sincronización precisa entre dispositivos, crucial para tareas que requieren acciones coordinadas, como la operación de múltiples robots en una línea de ensamblaje.
• Alta Fiabilidad: Diseñado para manejar requisitos de alta fiabilidad, minimizando el riesgo de fallos de comunicación y asegurando una operación continua.
• Basado en Software: Al ser una solución basada en software, funciona sobre hardware Ethernet estándar, lo que reduce costos y aumenta la flexibilidad.
• Topología Flexible: Permite la elección de diferentes topologías de red (línea, árbol, estrella), adaptándose a las necesidades específicas de cada instalación.
• Estándar Abierto: Al ser un estándar abierto, fomenta la interoperabilidad y la innovación entre diferentes fabricantes.

Aplicaciones Industriales de Ethernet POWERLINK

La naturaleza determinista y de alta velocidad de Ethernet POWERLINK lo hace ideal para una amplia gama de aplicaciones industriales exigentes:

• Control de Movimiento: La precisión temporal es fundamental en sistemas de servoaccionamientos y control de ejes, donde POWERLINK asegura una respuesta rápida y sincronizada.
• Robótica: En entornos robóticos, donde la coordinación precisa de múltiples brazos y herramientas es esencial, POWERLINK garantiza la comunicación fluida y en tiempo real.
• Máquinas CNC: Para el control de máquinas herramienta, la transmisión de datos de alta velocidad y baja latencia es crucial para la precisión del mecanizado.
• Líneas de Producción Automatizadas: En líneas de ensamblaje y producción, la sincronización de dispositivos y la transferencia de datos de sensores y actuadores en tiempo real son vitales para la eficiencia.
• Visualización de E/S en Tiempo Real: Permite la monitorización y control de entradas y salidas en tiempo real, proporcionando una visión completa del estado de la planta.
• Sistemas Sincronizados de Servoaccionamientos: La capacidad de sincronización precisa de POWERLINK es fundamental para el funcionamiento coordinado de múltiples servoaccionamientos.

Pasarelas ASi POWERLINK: Conectando el Nivel de Campo

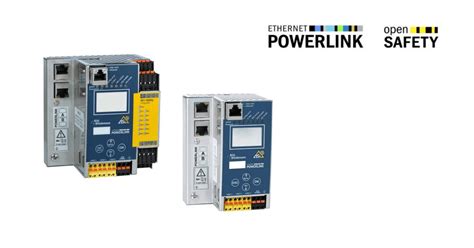

Dentro del ecosistema de Ethernet POWERLINK, las pasarelas ASi (Actuator Sensor Interface) juegan un papel crucial al conectar el nivel de campo de sensores y actuadores con la red de automatización de nivel superior. Estas pasarelas, a menudo fabricadas en acero inoxidable para entornos industriales robustos, ofrecen una interfaz estandarizada para buses de campo como AS-Interface.

Las pasarelas ASi POWERLINK están disponibles en diversas configuraciones, soportando diferentes números de circuitos ASi y tipos de maestros (Maestro simple o doble). Ofrecen características avanzadas como el desacoplamiento de datos integrado, la alimentación económica de redes ASi con una sola fuente de alimentación, y opciones de alimentación redundante para una mayor fiabilidad. Algunas versiones están optimizadas para fuentes de alimentación específicas, como las certificadas NEC de Clase 2, asegurando el cumplimiento de normativas.

Además, estas pasarelas pueden incluir funcionalidades de monitor de seguridad integrado, permitiendo la conexión flexible de diferentes partes de la instalación mediante la tecnología Safe Link. La capacidad de diagnóstico de estas pasarelas, accesible a través de software específico, permite identificar problemas como direcciones duplicadas o inducciones parásitas en la línea ASi, mejorando la mantenibilidad del sistema.

Integración con Raspberry PLC

La implementación de Ethernet POWERLINK en plataformas como Raspberry PLC abre nuevas posibilidades para la automatización industrial, especialmente en entornos que buscan flexibilidad y costos reducidos. Un Raspberry PLC, con su naturaleza de código abierto y versatilidad, puede actuar como un nodo esclavo (Control Node - CN) en una red POWERLINK.

Para establecer una red POWERLINK exitosa en un Raspberry PLC, se requiere la instalación de software específico, como openPOWERLINK. El dispositivo maestro (ordenador) ejecutaría la aplicación "demomnconsole", mientras que el Raspberry PLC ejecutaría "democnconsole". La configuración adecuada de las conexiones físicas y la configuración de la red para operar en la misma subred son pasos cruciales para lograr una comunicación de alto rendimiento. Es importante notar que el código de demostración para Raspberry PLC no interactúa directamente con los I/Os físicos, sirviendo principalmente como un ejemplo para la comunicación de red.

La configuración exitosa en un Raspberry PLC implica un enfoque meticuloso en las conexiones precisas, la configuración de subred y el desarrollo de código personalizado, garantizando una comunicación fluida y un control eficiente en entornos industriales.

Otros Protocolos de Ethernet Industrial

Ethernet POWERLINK es una de las varias soluciones de Ethernet industrial que compiten en el mercado. Otros protocolos destacados incluyen:

• PROFINET: Ampliamente utilizado, ofrece capacidades en tiempo real y es compatible con funciones de TI.
• Ethernet/IP: Popular en el mercado estadounidense, se basa en el Common Industrial Protocol (CIP) y es interoperable.
• EtherCAT: Conocido por su altísima velocidad y eficiencia, es ideal para aplicaciones de control de movimiento.
• MODBUS TCP: Un protocolo sencillo y abierto, adecuado para aplicaciones donde el tiempo no es un factor crítico.
• CC-LINK IE: Un bus de campo Ethernet de alta velocidad con comunicación determinista en tiempo real.

Además de estos protocolos orientados a la comunicación de control, existen estándares como OPC UA y MQTT que facilitan la integración de datos industriales con sistemas de nivel superior, la nube y aplicaciones de IIoT. IO-Link se ha establecido como un estándar para la comunicación punto a punto con sensores y actuadores.

El Futuro: Fábricas Inteligentes y la Conexión TI/OT

La convergencia entre las Tecnologías de la Información (TI) y las Tecnologías Operativas (OT) es una tendencia clave en la industria moderna. Las fábricas inteligentes, impulsadas por la Industria 4.0, integran tecnologías digitales, automatización e intercambio de datos para crear una producción flexible, eficiente e interconectada. Los protocolos de comunicación avanzados, como Ethernet POWERLINK, junto con soluciones como OPC UA y MQTT, son la base técnica para el análisis de datos, la toma de decisiones autónomas y la comunicación fluida entre máquinas, sistemas y humanos.

Los productos inteligentes, mejorados con sensores, software y conectividad, juegan un papel fundamental en esta transformación. La capacidad de recopilar, procesar e intercambiar datos permite funciones como la monitorización remota, el autodiagnóstico y el comportamiento adaptativo. Ethernet POWERLINK, con su enfoque en la comunicación determinista y en tiempo real, se posiciona como un componente esencial en la construcción de la infraestructura de comunicación necesaria para las fábricas del futuro. La continua evolución de estos protocolos y la adopción de arquitecturas de red robustas y flexibles seguirán impulsando la innovación y la eficiencia en la automatización industrial.
