Ethernet Industrial: Conectividad Robusta para Entornos Exigentes

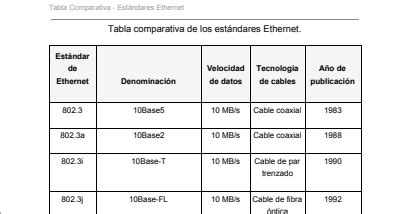

Ethernet es un estándar de comunicación fundamental que ha revolucionado la forma en que los dispositivos intercambian grandes volúmenes de datos a alta velocidad. Su flexibilidad inherente le ha permitido trascender desde las redes domésticas hasta las complejas infraestructuras corporativas. Estandarizado en 1983 bajo la norma 802.3, Ethernet define las capas física y de enlace de datos del modelo OSI, garantizando la transmisión eficiente de información. En esencia, la capa física se encarga del transporte de bits y bytes, abarcando elementos como cables de red y tarjetas de interfaz, mientras que la capa de enlace de datos asegura la integridad y fiabilidad de los bloques de datos entre dispositivos conectados.

El Ethernet industrial, si bien comparte los principios fundamentales del Ethernet convencional, se distingue por su adaptación a entornos de operación significativamente más hostiles. Diseñado específicamente para operar en condiciones extremas, como las que se encuentran en fábricas, plantas de producción y otras instalaciones industriales, el Ethernet industrial presenta características especiales que lo hacen indispensable para la Industria 4.0 y la automatización avanzada.

Fundamentos del Ethernet y el Modelo OSI

Ethernet es una norma de red que permite la interconexión de dispositivos electrónicos, funcionando principalmente a través de cables de cobre, aunque también soporta medios como fibra óptica e inalámbricos. Originalmente concebido para velocidades máximas de 10 Mbps en medios compartidos, su bajo costo y alta fiabilidad lo han convertido en una opción predominante tanto en el ámbito doméstico como en el industrial. La idea original de Ethernet fue esbozada por Bob Metcalfe en 1973. En su configuración más básica, consiste en un cable de cobre que conecta un puerto Ethernet (típicamente un conector RJ45) de un dispositivo al de otro. El emisor transmite paquetes de datos a través del cable hasta alcanzar el receptor. La simplicidad de instalación y uso, junto con la economía y fiabilidad de los cables de cobre, son sus principales ventajas.

El funcionamiento de Ethernet, al igual que otras formas de comunicación, se basa en el modelo OSI (Open Systems Interconnection), una estructura conceptual dividida en siete capas. Cada capa interactúa con sus capas adyacentes, utilizando diferentes protocolos para establecer las relaciones necesarias para la comunicación entre dispositivos.

Las Siete Capas del Modelo OSI: Una Visión General

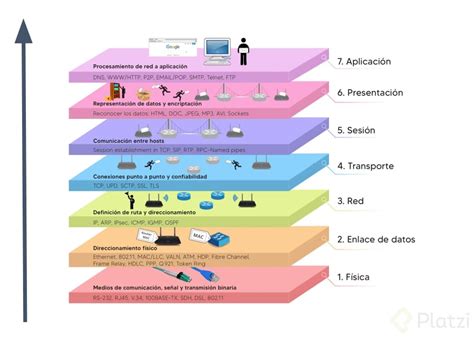

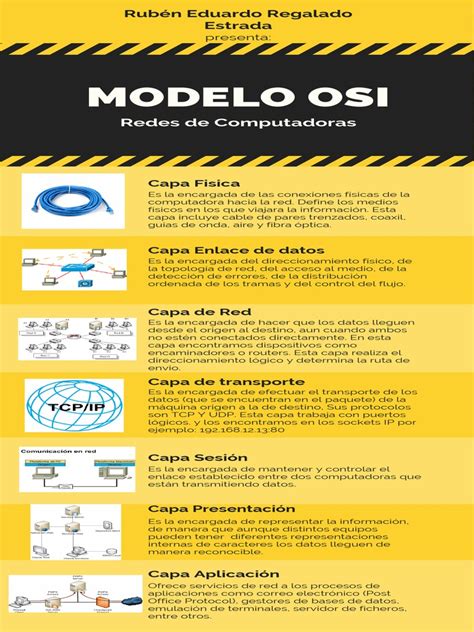

El modelo OSI describe una arquitectura de red con siete niveles o capas, cada una con funciones específicas:

• Capa 1 (Física): Define cómo se ve la señal en el cable y se encarga de la transmisión de bits crudos. Incluye elementos como cables de red, conectores y tarjetas de red.
• Capa 2 (Enlace de Datos): Gestiona la transferencia de bloques de datos (tramas) entre dispositivos directamente conectados. Se ocupa del control de acceso al medio, la detección y corrección de errores. Los conmutadores de red y las direcciones MAC operan en esta capa.
• Capa 3 (Red): Responsable del direccionamiento lógico y el enrutamiento de paquetes de datos a través de redes interconectadas. Permite el reensamblaje de mensajes más largos que una trama Ethernet estándar.
• Capa 4 (Transporte): Establece una conexión lógica entre dos dispositivos y garantiza la entrega fiable de datos. Se encarga de la segmentación y reensamblaje de datos, control de flujo y recuperación de errores.
• Capas 5 (Sesión) y 6 (Presentación): Estas capas gestionan la comunicación entre aplicaciones, estableciendo, manteniendo y terminando sesiones, y encargándose de la representación y codificación de los datos.
• Capa 7 (Aplicación): Proporciona servicios de red directamente a las aplicaciones del usuario. Los programas o aplicaciones que crean y consumen los datos que se transmiten residen en esta capa.

Es importante destacar que estos niveles no operan de forma aislada; trabajan de manera coordinada para asegurar una comunicación fluida. Cada componente de la red desempeña un papel crucial en el rendimiento general, previniendo interrupciones, minimizando la latencia y asegurando la interoperabilidad entre sistemas.

En el contexto de Ethernet, el modelo OSI a menudo se simplifica a una arquitectura de cuatro capas, integrando algunas de las funciones de las capas superiores.

Redes Ethernet y su Componente Clave: El Cableado

Una red Ethernet es una interconexión de dispositivos electrónicos mediante medios físicos, típicamente cables de cobre, aunque la fibra óptica y las conexiones inalámbricas también son comunes. Su propósito principal es permitir el intercambio de recursos, como archivos, impresoras y acceso a Internet, entre los dispositivos conectados, que pueden incluir ordenadores, teléfonos inteligentes, tablets y routers. Los routers son particularmente valiosos en redes extensas, facilitando la conectividad desde cualquier punto.

El cable Ethernet es el conducto físico que une estos dispositivos. Se trata de un cable de cobre, típicamente de par trenzado, utilizado para conectar equipos a una red Ethernet. Su popularidad se debe a su bajo costo y alta fiabilidad.

Tipos de Cables Ethernet y sus Diferencias

Dentro de la familia Ethernet, existen diversas categorías y tipos de cables, cada uno con características que los hacen más o menos adecuados para determinadas aplicaciones, especialmente en entornos industriales.

• Cable UTP (Unshielded Twisted Pair): Es el tipo de cable más extendido. Se caracteriza por ser resistente a la intemperie, económico y fácil de instalar. Sin embargo, su susceptibilidad al ruido electromagnético lo hace inadecuado para entornos industriales con alta interferencia.
• Cable STP (Shielded Twisted Pair): Diseñado específicamente para entornos industriales, el cable STP incorpora un blindaje exterior adicional. Este blindaje actúa filtrando y drenando las corrientes parásitas o armónicas presentes en las instalaciones industriales hacia tierra, mejorando significativamente la inmunidad al ruido.

Categorías de Cables Ethernet

La categoría de un cable Ethernet define su rendimiento, particularmente en términos de ancho de banda y velocidad de transmisión. Para aplicaciones industriales, se recomiendan como mínimo las categorías 5e o superiores.

• CAT5 (Clase D): Soporta velocidades de transmisión de hasta 100 Mbps (Fast Ethernet). Su uso en instalaciones industriales está condicionado a la presencia de un blindaje o malla externa. Existen variantes especiales para aplicaciones alimentarias, marítimas, o con requerimientos de doble mallado para altos niveles de interferencia electromagnética (EMI).
• CAT5e (Clase D mejorada): Liberado en 1999, soporta anchos de banda de 100 Mbps sin restricciones y puede alcanzar 1 Gbps (1000BASE-T) con ciertas limitaciones, siempre que se utilicen los cuatro pares. Los cables CAT5e presentan una diafonía (interferencia entre pares) significativamente menor que los CAT5, lo que mejora la calidad de la transmisión de datos. La distancia máxima permitida entre dispositivos es de 100 metros.
• CAT6 (Clase E) / CAT6A (Clase EA): Actualmente, son las categorías más utilizadas en la mayoría de aplicaciones. Ofrecen un rendimiento superior gracias a especificaciones más rigurosas. El CAT6 tiene un ancho de banda de 250 MHz, permitiendo velocidades de 1 Gbps y hasta 10 Gbps con restricciones de distancia (originalmente 55 metros). El CAT6A, estandarizado en 2004, soporta 10 Gbps sin restricciones de distancia.
• CAT7 y CAT8: Aunque ya existen, su aplicación en Ethernet industrial es limitada hasta la fecha. El CAT7 (Clase F) especifica un ancho de banda de 600 MHz a 100 metros en cables de pares trenzados totalmente blindados.

La categoría de un cable se puede identificar verificando las impresiones en su cubierta plástica, la cantidad de pares trenzados (generalmente cuatro) y, en el caso de cables blindados, la presencia y tipo de blindaje.

Ethernet Industrial: Adaptado a la Adversidad

El Ethernet industrial no es simplemente una versión del Ethernet convencional; es una solución de comunicación diseñada para prosperar en entornos donde el Ethernet estándar fallaría. Fue desarrollado para funcionar en condiciones altamente demandantes, como las que se encuentran en fábricas y plantas de producción, ofreciendo características especiales que lo hacen ideal para estos escenarios.

Características Clave del Ethernet Industrial

• Robustez y Grado Industrial: Los productos de Ethernet industrial están construidos con materiales y diseños que les otorgan una resistencia excepcional a factores ambientales adversos.
• Resistencia a Condiciones Extremas: Soporta temperaturas extremas (desde -50°C hasta 125°C con materiales como FEP y TPE), humedad, productos químicos corrosivos, vibraciones constantes, flexión y torsión repetida.
• Inmunidad al Ruido Electromagnético (EMC): Mediante el uso de cableado blindado (como F/UTP o S/FTP) y materiales de cubierta adecuados, se protege contra interferencias de fuentes como máquinas de soldadura, relés y variadores de frecuencia.
• Comunicación en Tiempo Real y Determinismo: A diferencia del Ethernet estándar, el Ethernet industrial permite la comunicación determinista, asegurando que las órdenes y datos lleguen a su destino en un momento específico. Esto es crucial para aplicaciones de control industrial donde el tiempo es crítico.
• Fiabilidad y Redundancia: Incorpora mecanismos para garantizar la continuidad del servicio, como la redundancia de red, que permite que la comunicación continúe incluso si un enlace falla.
• Flexibilidad y Movimiento: Para aplicaciones que implican movimiento repetitivo, como en robótica, se utilizan cables trenzados de alta flexibilidad con un mayor número de hilos finos por conductor, capaces de soportar millones de ciclos de flexión.

El Estándar MICE: Clasificando el Entorno Industrial

En el contexto de los entornos industriales más duros, los estándares se refieren al sistema "MICE" para clasificar las condiciones ambientales y seleccionar los componentes adecuados:

• M (Mecánico): Evalúa la resistencia a la flexión, vibración, golpes y fuerzas de tensión.
• I (Ingreso): Considera la protección contra la entrada de humedad, polvo y líquidos.
• C (Climático): Se refiere a la capacidad de operar bajo temperaturas extremas, tanto altas como bajas.
• E (Electromagnético): Mide la resistencia a la interferencia electromagnética (EMI) y a las emisiones de radiofrecuencia (RFI).

Cada factor MICE se clasifica en niveles (generalmente del 1 al 3), y la combinación de estos niveles define el grado de robustez requerido para la infraestructura de red. Por ejemplo, un entorno M3I3C3E3 requiere componentes capaces de soportar los niveles más altos de estrés mecánico, ingreso, climático y electromagnético.

Materiales de Cubierta y Construcción de Cables Industriales

La diferencia fundamental entre los cables Ethernet industriales y los de grado comercial a menudo reside en el material de su cubierta exterior y su construcción interna. Mientras que el cloruro de polivinilo (PVC) es común en entornos comerciales, los cables industriales requieren materiales más avanzados para soportar condiciones extremas.

• Cloruro de Polivinilo (PVC): Utilizado en cables de grado comercial, es una opción económica y resistente al aceite, adecuada para entornos industriales ligeros. Sin embargo, su rango de temperatura suele ser limitado (0°C a 75°C).
• Etileno-Polipropileno Fluorado (FEP) y Elastómero Termoplástico (TPE): Estos materiales ofrecen un rango de temperatura significativamente más amplio, desde aproximadamente -50°C hasta 125°C. Los cables TPE también destacan por su mayor flexibilidad, resistencia a la luz solar, al ozono, al agua de mar corrosiva y al petróleo pesado, lo que los hace ideales para aplicaciones exteriores y marinas.
• Poliuretano (PUR): Es uno de los materiales de cubierta más comunes en Ethernet industrial. Aunque su rango de temperatura no es tan amplio como el del FEP y TPE, el PUR ofrece una alta resistencia a la tracción, es resistente a productos químicos, flexible y a prueba de abrasión. Su resistencia mecánica lo hace ideal para aplicaciones de mecanizado y estampado.
• Poliuretano Termoplástico (TPU o TMPU) y Polietileno Clorado (CPE): Son otros materiales de cubierta que se encuentran en cables Ethernet industriales, seleccionados en función del entorno y la aplicación específicos.

Construcción Trenzada para Flexibilidad

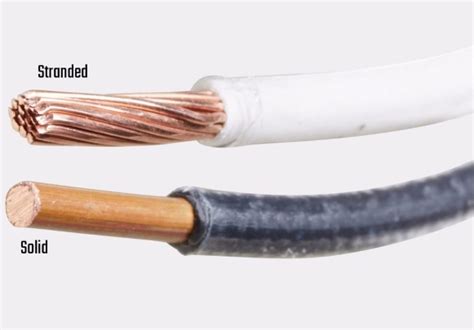

Al igual que en el Ethernet comercial, los cables industriales pueden ser de construcción sólida o trenzada. Los cables trenzados, compuestos por múltiples hilos finos por conductor (típicamente 7 hilos de 32 AWG en cables comerciales, pero hasta 19 o más de 60 hilos en cables de alta flexibilidad industrial), ofrecen una mayor flexibilidad. Esto es crucial en aplicaciones industriales donde los cables están expuestos a flexiones, dobleces y torsiones frecuentes, como en robótica o sistemas de movimiento repetitivo. Los cables de muy alta flexibilidad pueden alcanzar de 1 a 10 millones de ciclos de vida útil flexible, en comparación con los 50,000 ciclos de los cables trenzados normales. Sin embargo, los cables trenzados, especialmente los de alta flexibilidad, pueden presentar una mayor pérdida de inserción y resistencia de CC. Afortunadamente, dado que estos cables suelen ser de corta longitud (menos de 3 metros), la pérdida de inserción generalmente no es un problema significativo.

Protocolos y Aplicaciones del Ethernet Industrial

El Ethernet industrial se basa en los mismos protocolos básicos de Ethernet (IEEE 802.3) que el Ethernet convencional para la transmisión de datos. Sin embargo, se han desarrollado protocolos industriales específicos para garantizar una comunicación no solo fiable, sino también rápida y determinista. Estos protocolos abordan las limitaciones del Ethernet estándar, que transmite paquetes de datos a través de rutas variables sin un tiempo de destino determinado, lo que dificulta la comunicación "en tiempo real" requerida para la interacción máquina a máquina (M2M).

El uso de Ethernet en la automatización industrial está en aumento, desplazando a los protocolos Fieldbus tradicionales que a menudo son más complejos, propietarios y limitados en alcance y rendimiento.

Aplicaciones del Ethernet Industrial

El Ethernet industrial encuentra aplicación en una amplia gama de sectores y escenarios:

• Manufactura y Logística: Permite la interconexión de líneas de producción, la captura de datos en tiempo real y la integración con controladores lógicos programables (PLCs) y sistemas de control supervisor y adquisición de datos (SCADA).
• Procesos Industriales: Utilizado en industrias químicas, minería, papelera y otras, donde la robustez y la comunicación determinista son esenciales.
• Generación y Transporte de Energía: En subestaciones eléctricas y sistemas de distribución, donde la fiabilidad, la seguridad y la resistencia a altos niveles de interferencia electromagnética son críticas.
• Transporte: Aplicaciones en ferrocarriles y transporte donde la comunicación robusta es necesaria.
• Aplicaciones Exteriores: Cámaras de seguridad, sensores, sistemas de control de acceso y alumbrado exterior que requieren equipos capaces de operar en condiciones ambientales no controladas.
• Vehículos y Trenes: Para la recopilación de datos en movimiento, los dispositivos de red deben tolerar vibraciones severas y cumplir con estándares internacionales de resistencia.
• Industria Alimentaria y de Bebidas: Cables y conectores diseñados para soportar lavados frecuentes y entornos higiénicos.
• Sectores Marítimos y Militares: Donde la resistencia a la corrosión, la salinidad y otras condiciones extremas es primordial.

Protocolos de Automatización y Control

La integración de la Industria 4.0 y el Internet de las Cosas Industrial (IIoT) requiere redes convergentes de Tecnologías de la Información (TI) y Tecnologías Operativas (OT). Los nodos de conmutación de Ethernet industrial a menudo admiten protocolos de automatización y control como PROFINET, EtherNet/IP, MODBUS TCP y MRP (Media Redundancy Protocol). Estos protocolos facilitan la integración con los Sistemas de Control Industrial (ICS), permitiendo la supervisión, control y recuperación de datos de diversos procesos y operaciones.

Dispositivos y Soluciones de Ethernet Industrial

La infraestructura de Ethernet industrial abarca una variedad de dispositivos diseñados para garantizar una conectividad fiable y segura en entornos exigentes.

Switches de Ethernet Industrial

Los switches de Ethernet industrial son el corazón de la red, conectando dispositivos como PLCs, ordenadores industriales, HMIs, robots, sensores, actuadores, sistemas de accionamiento, dispositivos de gestión de energía, cámaras IP y gateways. Ofrecen características como:

• Diseño Robusto: Construidos para soportar las condiciones ambientales adversas.
• Transmisión de Datos en Tiempo Real: Capacidades deterministas para aplicaciones críticas.
• Segmentación de Red y Priorización de Tráfico: Para optimizar el rendimiento.
• Conexiones Redundantes: Para operación a prueba de fallos.
• Funciones de Seguridad Avanzadas: Como firewalls y VPN integradas para proteger la red.
• Compatibilidad con Protocolos Industriales: Soporte para PROFINET, EtherNet/IP, entre otros.
• Montaje en Carril DIN: Para una instalación rápida y sencilla en armarios eléctricos.
• Diseño sin Ventilador: Minimiza la entrada de polvo y humedad, aumentando la fiabilidad.
• Power over Ethernet (PoE): Permite la alimentación de dispositivos a través del mismo cable Ethernet, simplificando el cableado.

Empresas como Weidmüller ofrecen una amplia gama de switches gestionados y no gestionados, adaptados a diversas necesidades, desde la ingeniería mecánica hasta la alimentación de energía. Los switches no gestionados son ideales para aplicaciones sencillas, mientras que los gestionados ofrecen mayor flexibilidad y control para redes más complejas.

Routers, Gateways y Convertidores de Medios

Los routers con firewall y VPN integradas permiten segmentar y proteger la red, ofreciendo opciones de conexión por cable y móvil para acceso remoto seguro. Los convertidores de medios y gateways conectan sin fisuras componentes del sistema a través de diferentes tecnologías y largas distancias, facilitando la interoperabilidad entre cables de cobre y fibra óptica.

Dispositivos WLAN Industriales

Los dispositivos WLAN industriales pueden configurarse como puntos de acceso, puentes o clientes, proporcionando conectividad inalámbrica flexible. La tecnología Power over Ethernet (PoE) simplifica su integración, y características como RADIUS y WPA2 garantizan la máxima integridad de datos.

La Importancia de la Estructura y el Cableado Adecuado

El diseño de la red es fundamental para garantizar la estabilidad y el rendimiento en entornos industriales. La elección de cables y conectores adecuados es un pilar para asegurar la comunicación fiable. Las normativas de cableado para redes industriales, desarrolladas por organizaciones como la TIA (Telecommunications Industry Association) en Norteamérica y la ISO/IEC a nivel internacional, establecen los estándares para garantizar la interoperabilidad y la calidad de la infraestructura.

El subcomité TR-42.9 de la TIA y el SC65C de la IEC son responsables de definir y mantener estas normas, incluyendo el uso del método MICE para clasificar ambientes y seleccionar componentes. La correcta aplicación de estas normativas asegura que la infraestructura de red pueda soportar las condiciones específicas de cada entorno industrial.

Mantenimiento Remoto y Gestión de Redes Industriales

El mantenimiento remoto de máquinas y plantas se beneficia enormemente del Ethernet industrial, permitiendo el acceso seguro y rápido a sistemas a distancia. Esto reduce el tiempo de inactividad, los costos de mantenimiento y los tiempos de respuesta en caso de avería. Herramientas como el software FL Network Manager de Phoenix Contact permiten la puesta en servicio rápida y sencilla de redes, mientras que los comprobadores de cables y redes de Ethernet industrial son esenciales para diagnosticar y resolver problemas de conectividad, verificando el rendimiento del cableado y la configuración de la red.

En resumen, el Ethernet industrial es una tecnología transformadora que permite la conectividad robusta, fiable y determinista en los entornos más desafiantes. Su continua evolución y adopción son clave para el avance de la Industria 4.0, la optimización de procesos y la maximización de la eficiencia operativa.
