La infraestructura de telecomunicaciones moderna se basa en redes cada vez más sofisticadas para satisfacer la creciente demanda de datos y servicios. Dentro de este panorama, las Redes HFC (Hybrid Fiber-Coaxial) representan una solución robusta y eficiente, combinando lo mejor de dos tecnologías: la fibra óptica y el cable coaxial. Esta arquitectura híbrida permite ofrecer servicios de alta calidad como telefonía, Internet de alta velocidad y televisión digital a millones de hogares y empresas. Comprender la estructura de elementos en una red HFC es fundamental para apreciar su funcionamiento y las decisiones de ingeniería que la sustentan.

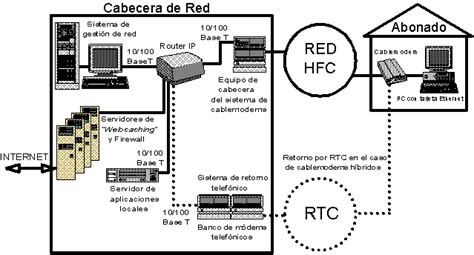

La Cabecera de Red: El Cerebro de la Operación
En el corazón de una red HFC se encuentra la cabecera de red, que actúa como el centro de control y origen de todas las señales. Es aquí donde se reciben los diversos canales de televisión y radio a través de diferentes sistemas de distribución, como satélite o microondas. Históricamente, las redes CATV (Community Antenna Television) se diseñaron exclusivamente para la transmisión de televisión. Sin embargo, las cabeceras modernas han evolucionado significativamente para adaptarse a los nuevos servicios que ofrecen los operadores de cable, incluyendo la interactividad y la transmisión de datos a alta velocidad.
La cabecera es responsable de gestionar todo el sistema. Alberga servidores principales que proporcionan acceso al resto de la red y una serie de equipos de recepción, como antenas, moduladores, codificadores y divisores. Además, puede contar con enlaces a otras cabeceras o estudios de producción, permitiendo una distribución de contenido más amplia y flexible. La capacidad de procesamiento y la infraestructura en la cabecera son cruciales para garantizar la calidad y la disponibilidad de los servicios ofrecidos.
La Red Troncal: La Autopista de la Información
La red troncal es la encargada de distribuir la señal generada en la cabecera a todas las áreas de distribución que abarca la red de cable. Inicialmente, esta sección estaba compuesta por cable coaxial y una serie de amplificadores de señal en cascada. Sin embargo, este enfoque ha sido superado por la implementación de enlaces de fibra óptica punto a punto.
La fibra óptica, con su capacidad para transportar enormes cantidades de datos, es ideal para la red troncal, donde se requiere un gran ancho de banda. Las compañías están utilizando cables compuestos por 256 fibras, lo que permite realizar casi medio billón de conversaciones simultáneas. Esta capacidad es virtualmente inagotable para la telefonía tradicional, lo que permite servir simultáneamente servicios de telefonía, Internet y televisión digital de alta calidad.
En la red troncal, la señal viaja en forma de luz a través de la fibra óptica hasta los nodos ópticos. Estos nodos son puntos clave donde la señal óptica se convierte de nuevo en señal eléctrica para ser distribuida a través de la red coaxial. La estructura de la red troncal suele presentar anillos redundantes de fibra óptica que unen nodos primarios, los cuales a su vez alimentan a otros nodos secundarios mediante enlaces punto a punto o anillos. Esto asegura redundancia y alta disponibilidad, minimizando el impacto de posibles fallos.
Nodos Ópticos y la Transición a la Red Coaxial
Los nodos ópticos son dispositivos esenciales que marcan la transición entre la fibra óptica y el cable coaxial. En estos puntos, los receptores ópticos convierten la señal de luz descendente (de la cabecera al usuario) en una señal eléctrica. A partir de aquí, la señal se propaga a través de la red de distribución coaxial.
En el enlace descendente, es crucial garantizar que la potencia óptica recibida por el receptor óptico en el nodo sea adecuada, generalmente entre 0 y -3 dBm, para asegurar un nivel de señal suficiente y una buena relación señal-ruido. La pérdida inversa, relacionada con la selección del dispositivo óptico, también es un factor a considerar.
La parte que va desde la estación óptica hasta el transceptor/transmisor óptico frontal se denomina transmisión por cable óptico. En el enlace descendente, es necesario garantizar que la potencia óptica recibida del receptor óptico de la estación óptica sea de 0 a -3 dBm. Esto asegura que el receptor óptico pueda emitir un nivel y una portadora suficientes. La pérdida inversa está relacionada con la selección del dispositivo óptico inverso. Una vez seleccionado el dispositivo óptico, se determina la pérdida.
La parte desde la salida del receptor óptico inverso hasta el puerto de entrada del CMTS (Cable Modem Termination System) se conoce como acceso frontal. La función principal de esta sección es la de mezclar múltiples enlaces ópticos en una única entrada al CMTS. La pérdida de inserción del servicio se calcula según el ancho de banda del servicio y la densidad de potencia en el canal (potencia por Hz), y luego se resta el valor de nivel de entrada requerido por el CMTS. Esta sección representa el punto de recogida más significativo para el canal inverso. Idealmente, se mezclan entre 6 y 8 enlaces ópticos en un puerto CMTS. Un número excesivo de enlaces puede aumentar el ruido del canal, mientras que un número insuficiente puede ser económicamente ineficiente. Antes de que la señal de enlace ascendente ingrese al CMTS, se debe conectar un atenuador fijo de aproximadamente 3 dB.

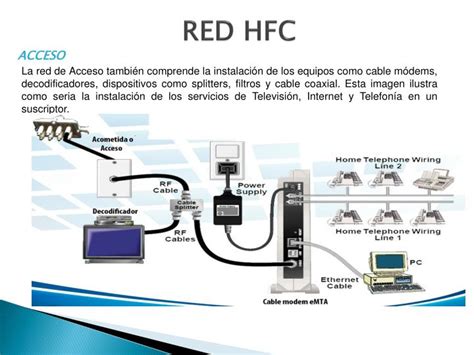

La Red de Distribución: Llevando la Señal al Abonado
La red de distribución se encarga de llevar la señal desde los nodos ópticos hasta los hogares de los abonados. Esta sección es donde el cable coaxial se vuelve predominante, ya que soporta una carga de señal inferior en comparación con la red troncal. Sin embargo, la transición a redes bidireccionales ha introducido desafíos y consideraciones de diseño específicas.
La transformación de las redes HFC hacia un funcionamiento bidireccional (permitiendo tanto la transmisión descendente como ascendente de datos) se ha llevado a cabo durante varios años, aunque no siempre con resultados óptimos. Las razones de estas dificultades son variadas, incluyendo problemas de comprensión técnica y la implementación de medidas ineficaces.
Consideraciones Clave en la Transformación a Red Bidireccional:
- Diseño Prioritario para la Dirección Inversa: Al transformar una red HFC a bidireccional, el diseño debe priorizar la dirección inversa (del usuario a la cabecera), sin descuidar la dirección directa. Bajo la premisa de cumplir con los requisitos de la dirección inversa, se busca minimizar la carga de trabajo de la transformación y reducir su costo.
- Minimización de Conectores: El número de conectores de cable en la red de distribución bidireccional debe ser el menor posible. Cada conector adicional reduce la fiabilidad del sistema. La transformación de la red de distribución bidireccional es, en gran medida, un "proyecto conjunto" donde la calidad de cada conexión es crucial.
- Reducción de la Pérdida Inversa: En el canal inverso, la pérdida debe reducirse adecuadamente, requiriéndose generalmente que sea inferior o igual a 30 dB. Si bien la pérdida del canal inverso suele ser unos pocos dB mayor que 30 dB, esto puede compensarse con la ganancia del canal inverso del amplificador del edificio.
- Calidad de Empalme y Construcción: La calidad del empalme del cable y el proceso de producción son críticos durante la reconstrucción de la red de distribución bidireccional. Un mal contacto en un conector puede provocar que uno o varios módems por cable dejen de funcionar. Por lo tanto, se debe prestar especial atención a las uniones de cables durante la construcción. Esto implica:
- Capacitación Técnica: El personal de construcción debe recibir capacitación técnica adecuada antes de iniciar la reconstrucción.
- Supervisión e Inspección: Durante la construcción, la calidad del proyecto debe ser cuidadosamente supervisada e inspeccionada.
- Verificación y Aceptación: Una vez completado el proyecto, se debe verificar y aceptar la calidad de la transformación de la red bidireccional.
- Uso de Cables de Cuatro Blindajes: En la red de distribución bidireccional, los cables coaxiales utilizados deben ser de cuatro blindajes. La densidad de trenzado de la malla trenzada de dos capas y el grosor de la malla trenzada del cable con cuatro blindajes deben cumplir con los estándares de la industria. Estos cables ofrecen una mejor protección contra interferencias electromagnéticas.
- Filtro de Paso Alto en el Puerto de Salida de Usuario: Se debe añadir un filtro de paso alto al puerto de salida de TV descendente de la caja de usuario. Esto ayuda a prevenir la interferencia de señales no deseadas en el canal inverso.
Componentes Clave y Parámetros de Señal
Dentro de la estructura de una red HFC, varios componentes y parámetros son de vital importancia para su correcto funcionamiento:
- Amplificador Bidireccional: Estos dispositivos son esenciales para mantener la integridad de la señal a lo largo de la red de distribución. En el enlace descendente, su ganancia se ajusta para compensar las pérdidas de rama, distribución y línea, asegurando que la pérdida final del enlace descendente esté entre 0 y 10 dB. Para el canal inverso, el amplificador bidireccional cuenta con un módulo de amplificación inversa independiente, permitiendo que la ganancia (o pérdida) de inserción de la señal inversa alcance 0 dB. La ganancia directa del amplificador bidireccional se puede seleccionar según la pérdida máxima del enlace descendente. Por ejemplo, la ganancia del módulo amplificador de extensión puede ser de alrededor de 30 dB y la del amplificador de edificio de 35-40 dB. La ganancia del módulo inverso debe ser 5-6 dB mayor que la pérdida máxima del enlace ascendente. Sin embargo, una ganancia excesiva del módulo amplificador inverso es un desperdicio e ineficaz.
- Nivel de Señal: En las redes HFC bidireccionales, la relación del nivel de la señal se describe de dos maneras:
- dBm: Se utiliza para expresar el valor del nivel absoluto de la señal, siendo adecuado para describir señales de enlace descendente.
- dB: Se utiliza para describir el nivel relativo de la señal, a menudo como "ganancia" o "pérdida". Este método es comúnmente empleado para señales ascendentes, cuya naturaleza repentina dificulta la medición precisa de su nivel con instrumentos generales.
- Pérdida de Enlace: Al diseñar, se considera el nivel de la señal descendente que llega al usuario y cómo la red asigna este nivel de manera razonable. Para el canal ascendente, la principal consideración es la pérdida del enlace. La pérdida de enlace del canal ascendente se equilibra y coordina dentro de un rango específico. La suma de la atenuación de los distribuidores, derivaciones, cajas de usuario, cables de conexión y conectores de cable constituye la pérdida inversa total de la red de distribución, que puede superar los 30 dB. En el diseño general de canales ascendentes, se considera una pérdida inversa total de la red de distribución de 30 dB, y los pocos dB adicionales se compensan con la ganancia ascendente del edificio. Desde la estación óptica hasta la distribución de cable, incluyendo el edificio, el número total de etapas de amplificación no debe exceder de dos.
- Estructura de la Red de Distribución: En el diseño específico, se tiende a utilizar una estructura de escalera lo más cerca posible de la estación óptica. Sin embargo, localmente, se puede emplear una estructura de árbol con baja pérdida de ramas.
- Uso de Cables Coaxiales: Se suele pensar que en las redes HFC bidireccionales se deben usar cables de tubo de aluminio (principalmente para la red troncal) o cables de cuatro blindajes (principalmente para la red de distribución). Esto se debe a que los componentes pasivos de la red de distribución del usuario tienen un cierto efecto de atenuación sobre el ruido y las señales inversas. En la parte de transmisión del cable troncal, no hay un efecto de atenuación significativo en la señal inversa (aproximadamente 0 dB después de cancelar la atenuación de ganancia).
El Cuello de Botella y la Justificación de las Redes HFC
El verdadero cuello de botella en la transmisión de datos de alta capacidad se presenta en la transición de la fibra óptica al cable coaxial. Mientras que la fibra óptica ofrece prestaciones extraordinarias en términos de ancho de banda y velocidad, el cable coaxial tiene limitaciones inherentes en comparación. Esta disparidad de capacidades es la razón fundamental por la que se utilizan las redes HFC.
La fibra óptica se emplea en las redes troncales, donde se requiere el máximo ancho de banda para transportar grandes volúmenes de datos desde la cabecera hasta las áreas de distribución. El cable coaxial, por otro lado, se utiliza en el dominio del abonado, es decir, en el último tramo que conecta la red de distribución con el hogar del usuario. En este tramo, la carga de señal es significativamente menor, y el coaxial es suficiente para ofrecer los servicios de telefonía, Internet y televisión digital de alta calidad demandados por los usuarios.
Esta arquitectura híbrida permite aprovechar la vasta capacidad de la fibra óptica en las secciones de la red que más la necesitan, mientras se utiliza el cable coaxial de manera eficiente y económica en las secciones de menor demanda. El resultado es una red que puede servir, sin problemas y simultáneamente, servicios de telefonía e Internet, así como innumerables canales de televisión de calidad digital.
Consideraciones de Diseño y Economía
En el proceso de implementación de una red HFC, no solo se deben considerar las señales del enlace descendente, sino también las señales de enlace ascendente y descendente de manera conjunta. Cuando surge una contradicción entre los requisitos de ambas direcciones, se debe dar prioridad a las necesidades de la señal ascendente, incluso si esto implica sacrificar algo de la ingeniería o la economía del diseño.
Por ejemplo, se pueden desperdiciar algunos niveles de salida de estaciones ópticas y amplificadores. Sin embargo, dado que la frecuencia máxima del enlace ascendente es de solo 65 MHz, la pérdida de 100 metros de la señal de enlace ascendente es considerablemente menor que la pérdida de 100 metros de la señal de alta frecuencia del enlace descendente. Esto significa que, a pesar de las prioridades del enlace ascendente, la infraestructura coaxial puede seguir operando de manera efectiva.
La optimización del número de usuarios por puerto de la estación óptica es otro factor económico importante. Generalmente, en una red HFC bidireccional, se limita el número de usuarios bajo una estación óptica de cuatro puertos a no más de 2000, y el número de usuarios bajo cada puerto individual a un máximo de 500. Esto permite colocar como máximo dos amplificadores de clase debajo de la estación óptica, o incluso integrarlos directamente con el piso.
El diseño de una red HFC es un ejercicio de equilibrio entre la capacidad, la calidad del servicio, la fiabilidad y la economía. La correcta selección y disposición de sus elementos, desde la cabecera hasta la acometida al hogar, son cruciales para ofrecer una experiencia de usuario óptima.
