La fibra óptica se ha consolidado como la columna vertebral de las telecomunicaciones modernas, permitiendo la transmisión de información a través de impulsos de luz a velocidades ultrarrápidas y con una capacidad de datos sin precedentes. En el contexto de la infraestructura de edificios, la fibra multimodo OM3 representa una solución robusta y eficiente para redes de área local (LAN) de alta velocidad. Sin embargo, su instalación y funcionamiento óptimos dependen de una estricta adherencia a las normativas y mejores prácticas de la industria. Este artículo explora en detalle los estándares, consideraciones ambientales, técnicas de instalación y pruebas necesarias para garantizar el rendimiento y la fiabilidad de las redes de fibra óptica OM3 en entornos edificados.
Comprendiendo la Fibra Óptica OM3
La fibra óptica OM3 es un tipo de fibra multimodo (MMF) optimizada para láseres de 850 nm. A diferencia de la fibra monomodo, que dirige la luz por un único camino, la fibra multimodo permite la transmisión de múltiples rayos o modos de luz simultáneamente a través de un núcleo de mayor diámetro (típicamente 50 µm para OM3). Esta característica la hace ideal para la transmisión de datos de alta velocidad en distancias cortas y medias, como las que se encuentran dentro de los edificios y centros de datos.
La OM3 se distingue de tipos anteriores de fibra multimodo como la OM1 y OM2 por su mayor ancho de banda y capacidad para soportar velocidades de datos más elevadas, como 10 Gbps hasta 300 metros, y potencialmente 40 Gbps y 100 Gbps en distancias más cortas. Comparada con la fibra OM4, una versión mejorada, la OM3 ofrece un rendimiento sólido para muchas aplicaciones de LAN, a menudo a un costo más accesible. La fibra OM5, una generación más reciente, introduce la capacidad de multiplexación por división de longitud de onda (WDM), permitiendo una mayor eficiencia espectral y mayores velocidades en distancias más largas, aunque a un precio superior.
Factores Ambientales Críticos para la Instalación de OM3
La integridad de la fibra óptica OM3 puede verse comprometida por diversos factores ambientales si no se maneja adecuadamente durante la instalación y operación.
- Temperatura y Humedad: Los cables de fibra óptica OM3 son sensibles a temperaturas y humedades extremas. El rango de temperatura ideal para la instalación y el funcionamiento se sitúa entre -20°C y 60°C. La humedad elevada es particularmente perjudicial, ya que puede filtrarse en el cable, provocando pérdida de señal y corrosión de los conectores. Es crucial proteger los cables de la exposición directa a la intemperie y a fluctuaciones térmicas significativas.
- Polvo y Escombros: El polvo y los residuos son enemigos silenciosos de la fibra óptica. Pueden acumularse en los conectores, interfiriendo con la transmisión de luz y causando pérdidas de señal. Por lo tanto, es imperativo mantener un entorno de instalación limpio y asegurar que los extremos de las fibras y los conectores estén impecables antes de cualquier manipulación o conexión.
- Radio de Curvatura: Los cables de fibra OM3 tienen un radio de curvatura mínimo que no debe ser excedido. Las curvas pronunciadas interrumpen el camino de la luz dentro de la fibra, resultando en pérdida de señal. Generalmente, el radio de curvatura mínimo durante la instalación debe ser al menos 10 veces el diámetro del cable. Las instalaciones deben planificarse para evitar tensiones mecánicas excesivas o dobleces agudos.
Consideraciones de Instalación y Cableado
La correcta instalación de la fibra óptica OM3 en edificios requiere una planificación meticulosa y la aplicación de técnicas específicas para asegurar la integridad de la señal y la longevidad del sistema.
- Separación de Cables Eléctricos: Los cables eléctricos pueden generar interferencias electromagnéticas (EMI) que afectan negativamente el rendimiento de la fibra OM3. Para mitigar este riesgo, es una práctica estándar mantener los cables de fibra óptica a una distancia mínima de 150 mm de los cables eléctricos. Esta separación ayuda a prevenir la diafonía y la degradación de la señal.
- Uso de Conductos y Canalizaciones: La protección física de los cables de fibra OM3 es esencial. El uso de conductos, canalizaciones y bandejas porta cables no solo protege los cables de daños mecánicos, aplastamiento o cortes, sino que también facilita futuras adiciones, modificaciones o eliminaciones de cables sin perturbar la instalación existente. La elección del tipo de conducto dependerá de la aplicación y del entorno (por ejemplo, conductos para interiores o exteriores, enterrados o aéreos).

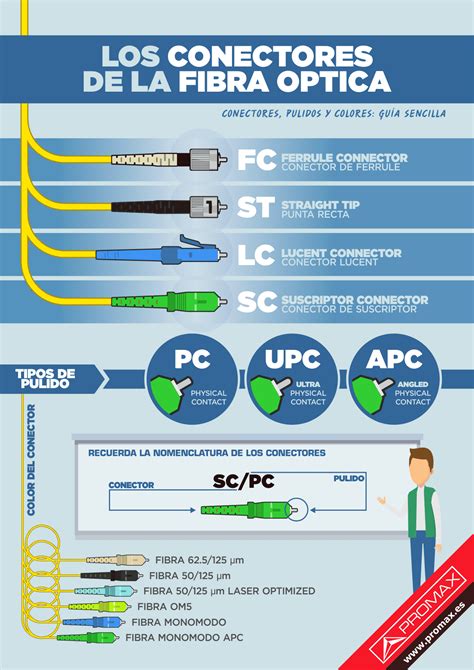

- Limpieza y Pulido de Fibras: Antes de instalar conectores o realizar empalmes, la limpieza exhaustiva de los extremos de las fibras es un paso crítico. Cualquier suciedad, grasa o residuo puede causar una pérdida de señal significativa. Los extremos de las fibras deben ser pulidos para asegurar una superficie lisa y uniforme, optimizando la transmisión de luz. Existen diversas técnicas de pulido (PC, UPC, APC), y la calidad del pulido impacta directamente en el rendimiento de la conexión.
- Instalación de Conectores: La selección y la correcta instalación de los conectores son fundamentales. Los tipos de conectores más comunes para fibra multimodo incluyen LC, SC y ST. La terminación de la fibra puede realizarse mediante métodos de empalme mecánico o fusión. Los empalmes mecánicos son una opción rápida para reparaciones o instalaciones temporales, pero los empalmes por fusión, realizados con fusionadoras especializadas, ofrecen generalmente un rendimiento y una fiabilidad superiores a largo plazo, con pérdidas de inserción más bajas.
Estándares de la Industria y Cumplimiento Normativo
La instalación de fibra óptica OM3 en edificios debe adherirse a estándares internacionales y nacionales para garantizar la interoperabilidad, el rendimiento y la seguridad.
- Normativas Internacionales: Estándares como la serie TIA-568 (especialmente TIA-568.3-D para componentes de fibra óptica) y la norma ISO/IEC 11801 proporcionan directrices exhaustivas para el diseño, la instalación y las pruebas de sistemas de cableado de fibra óptica. Estas normativas cubren aspectos cruciales como el enrutamiento de cables, la selección de materiales, las distancias máximas, los requisitos de rendimiento y los procedimientos de prueba.
- Designaciones de Fibra: La nomenclatura de la fibra óptica, como la utilizada en los estándares TIA e ISO/IEC, es esencial para identificar el tipo y las capacidades de la fibra. Las fibras multimodo se designan con el prefijo "OM" seguido de un número (OM1, OM2, OM3, OM4, OM5), mientras que las fibras monomodo utilizan el prefijo "OS" (OS1, OS2). La fibra OM3, en particular, es una fibra optimizada para láser de 850 nm con un diámetro de núcleo de 50 µm.
- Consideraciones Locales: Las normativas locales de construcción, códigos eléctricos y regulaciones de telecomunicaciones también deben ser consideradas. Estas pueden imponer requisitos adicionales sobre el tipo de cableado permitido, las vías de instalación, la protección contra incendios y la seguridad general.
Pruebas y Verificación del Rendimiento
Una vez completada la instalación, es imperativo realizar pruebas rigurosas para verificar que la red de fibra óptica OM3 cumple con las especificaciones de rendimiento y los estándares de la industria.
- OTDR (Reflectómetro Óptico en el Dominio del Tiempo): Un OTDR es una herramienta indispensable para la caracterización y diagnóstico de enlaces de fibra óptica. Permite medir la longitud del enlace, la atenuación total, la ubicación y la pérdida de empalmes y conectores, así como detectar fallos o roturas en el cable. Para la fibra OM3, las pruebas con OTDR deben considerar las características específicas de la fibra multimodo y las longitudes de onda de operación recomendadas (850 nm y 1300 nm).
- Medidor de Potencia Óptica y Fuente de Luz: Alternativamente, o como complemento al OTDR, se puede utilizar un medidor de potencia óptica junto con una fuente de luz para medir la pérdida de inserción total de un enlace. Este método implica inyectar una señal de luz conocida en un extremo del enlace y medir la potencia recibida en el otro extremo.
- Pruebas de Aceptación: Las pruebas de aceptación son cruciales para confirmar que la instalación cumple con los requisitos del proyecto y los estándares acordados. Los resultados de estas pruebas, a menudo documentados en informes de certificación, proporcionan la base para la aceptación final del sistema de cableado.
OTDR para pruebas en enlaces de fibra optica - modelo OFL100
La Importancia de la Planificación y la Experiencia
La instalación de fibra óptica OM3 en edificios es un proceso que va más allá de simplemente tender cables. Requiere una planificación cuidadosa que abarque desde la evaluación de las necesidades de red hasta la selección de los materiales adecuados y la aplicación de las técnicas de instalación correctas.
- Diseño de la Red: Un diseño de red bien concebido, que considere la topología del edificio, los requisitos de ancho de banda, las distancias de transmisión y las futuras expansiones, es fundamental. Esto incluye la planificación de las vías de cableado, la ubicación de los puntos de terminación y la selección de los tipos de cables y conectores apropiados.
- Selección de Proveedores y Materiales: La elección de un proveedor de confianza para cables, conectores y otros componentes de fibra óptica es vital. La calidad de estos materiales impacta directamente en el rendimiento y la durabilidad del sistema. Como proveedor experimentado de fibra OM3, HOC ofrece cables y conectores de alta calidad, junto con soporte técnico para garantizar el éxito de los proyectos de instalación.
- Instaladores Calificados: Contratar instaladores con experiencia y conocimiento de los estándares de la industria es esencial. Los instaladores calificados no solo poseen las herramientas y técnicas adecuadas, sino que también comprenden la importancia de la limpieza, el manejo cuidadoso de la fibra y el cumplimiento de los procedimientos para lograr una instalación óptima.
En resumen, la instalación exitosa de fibra óptica OM3 en edificios es una tarea que exige una comprensión profunda de la tecnología, una atención meticulosa a los detalles ambientales y de instalación, y un compromiso inquebrantable con los estándares de la industria. Al abordar estos aspectos de manera integral, las organizaciones pueden asegurar la construcción de redes de comunicación fiables y de alto rendimiento que soporten las demandas crecientes de conectividad en el mundo moderno.
