La fibra óptica se ha consolidado, sin lugar a dudas, como el estándar de uso para telecomunicación y comunicación de datos. Su despliegue continuo se ve impulsado por las capacidades excepcionales que ofrece tanto a empresas como a domicilios particulares. Este cableado es capaz de proporcionar un gran ancho de banda, velocidad y una mínima latencia, superando con creces la capacidad de su antecesor, el cobre. Los beneficios que estas instalaciones generan, a su vez, impulsan aún más su expansión por las zonas que aún carecen de cobertura.
La Evolución y Diversidad de los Cables de Fibra Óptica
El cable de conexión de fibra óptica, comúnmente conocido como cable de fibra, es un cable de fibra de vidrio disponible en diversas longitudes y con la capacidad de utilizar diferentes tipos de conectores. Principalmente, encontramos los conectores LC y SC, cuya elección depende del uso específico que se le vaya a dar a la fibra óptica. Por ejemplo, para conectar un cable de fibra con una ONT (Optical Network Terminal), se suele emplear el popular conector SC, el que comúnmente encontramos en los hogares.
Existen fundamentalmente dos tipos de fibra óptica: la fibra óptica monomodo (SMF) y la fibra óptica multimodo (MMF).
La fibra óptica monomodo se caracteriza por un diámetro muy pequeño, de aproximadamente 9 µm. Solo permite un modo de transmisión, lo que posibilita transportar la señal a velocidades mucho mayores y a distancias considerablemente más largas. Este tipo de fibra es ideal para cubrir largas distancias, como la interconexión de switches o equipamiento de red entre diferentes salas, permitiendo alcanzar mayores distancias sin una atenuación significativa. Si bien es algo más cara que la fibra multimodo, sus ventajas en rendimiento son notables. Entre sus características adicionales se incluye el uso indispensable de un diodo láser. Este tipo de fibra permite la descarga y subida de datos en un mismo cable mediante multiplexación por división de onda, asignando una longitud de onda específica para cada dirección. Presenta baja pérdida de inserción y un ancho de banda considerablemente mayor, que puede oscilar entre los 200 MHz y los 4700 MHz por kilómetro de cable, garantizando alta velocidad y larga distancia de transmisión.
Por otra parte, la fibra óptica multimodo posee un diámetro mayor, típicamente de 62,5 µm. Debido a este mayor diámetro, la señal puede ser transportada en más de un modo de transmisión. Se suele utilizar para distancias cortas y es algo más económica que la monomodo. Para su funcionamiento se puede emplear un diodo láser o un LED, ambos más asequibles.
Modos de Comunicación y Tipos de Conectores
Dependiendo del entorno de uso, la fibra óptica puede lograr una comunicación Dúplex o Full-Dúplex utilizando multiplexación por división de onda. En el caso de la fibra óptica utilizada para interconectar switches, la comunicación es simplex, es decir, en una única dirección. Cada cable de fibra en modo simplex tendrá un conector en cada extremo, pero solo ofrecerá comunicación de descarga o subida. Para conseguir una comunicación Duplex, se emplean dos cables de fibra, con un conector por cada cable, permitiendo así la comunicación bidireccional.

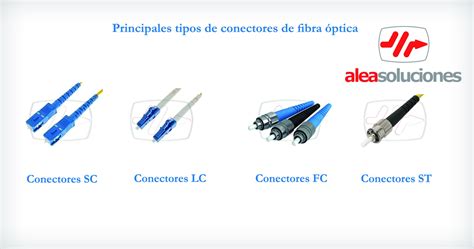

Existen diversos tipos de conectores de fibra. En algunos casos, encontramos conectores LC-LC y SC-SC, pero también es posible hallar conectores de tipos diferentes en cada extremo del cable, lo cual dependerá de los dispositivos que se deseen interconectar. No obstante, lo más habitual es que ambos extremos del cable presenten el mismo tipo de conector.
- Conector SC (Subscriber Connector): Es el tipo de conector más económico. Se ajusta a presión, es compacto y se usa habitualmente en redes FTTH (Fiber to the Home) para conectar la ONT al PTRO (Punto de Terminación de Red Óptica) del hogar.
- Conector LC (Lucent Connector): Es el conector más utilizado en los transceptores SFP (Small Form-Factor Pluggable) de los switches profesionales. Es de tipo "push and pull", muy compacto, y permite una mayor densidad de conectores en racks. Es compatible con fibra monomodo y multimodo, y presenta una pérdida de señal en torno a 0,10 dB. Desarrollado por Lucent Technologies en 1997, su ajuste es similar a un RJ-45, resultando más seguro y compacto que el SC.
- Conector FC (Ferrule Connector): Fue muy utilizado hace años, pero su uso está disminuyendo en favor de los conectores SC y LC. Este conector se enrosca y ofrece una fijación resistente a vibraciones. Es compatible con fibra monomodo y su pérdida de señal es de aproximadamente 0,30 dB. Fue el primer conector óptico con férula cerámica, desarrollado por Nippon Telephone.
- Conector ST (Straight Tip): Ha sido empleado en entornos profesionales y redes militares. Se asemeja bastante al conector FC, pero su ajuste es similar al de un conector BNC (baioneta). Se utiliza en fibras multimodo y su pérdida es de 0,25 dB.
Tipos de Cables y Consideraciones de Diseño
Actualmente, disponemos de diferentes tipos de cables de fibra óptica, algunos de ellos con un recubrimiento reforzado para ser aptos en entornos exteriores.
- Cable de Fibra Óptica que Permite Curvarlo: A diferencia de los cables de fibra óptica convencionales que no pueden doblarse excesivamente, este tipo de cable es resistente a daños y a pérdidas relacionadas con la reflexión de la luz. Gracias al diseño de su núcleo, permite doblarlo sin que se rompa ni cause problemas de transmisión. Esta característica facilita su enrollado y adaptación perfecta a las necesidades del rack donde se instale.
- Cable de Fibra de Baja Pérdida de Inserción: Los conectores de los extremos de estos cables están diseñados para minimizar la pérdida de señal al insertar la fibra, reduciéndola a 0,2 dB para los conectores LC y SC comúnmente utilizados.
- Cable de Fibra Conmutable: Permite cambiar el sentido de la fibra de manera sencilla, sin necesidad de realizar operaciones complejas. Esto es ideal para entornos de alta densidad donde se requiere modificar frecuentemente la configuración de las fibras, sin necesidad de herramientas especiales ni del reemplazo completo del conector.
- Cable de Conexión Uniboot: Este tipo de cables integra dos fibras en un solo cable, utilizando conectores LC. Es especialmente ventajoso en entornos con alta densidad de cables, como los racks de un centro de datos, donde se manejan cientos de puertos.

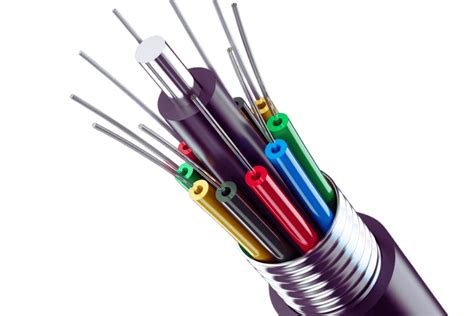

Todos estos cables están formados por varios componentes esenciales para garantizar el mejor desempeño: la chaqueta, el fortalecimiento de la fibra, el recubrimiento, el revestimiento y el núcleo.
Tolerancia a Fallos y Normativas
La tolerancia a fallos es un aspecto fundamental en los sistemas de cableado de fibra óptica, ya que garantiza la continuidad de la transmisión de datos incluso en situaciones adversas.
- Cable de Fibra Óptica Monomodo: Diseñado para transmitir un solo modo de luz, ofrece una mayor capacidad de transmisión y menor atenuación. En términos de tolerancia a fallos, los cables monomodo son altamente confiables, capaces de soportar largas distancias, resistir interferencias externas y mantener una calidad de señal constante.
- Cable de Fibra Óptica Multimodo: A diferencia del monomodo, permite la transmisión de múltiples modos de luz. Esto conlleva una mayor dispersión de la señal y una mayor atenuación en distancias largas. En cuanto a tolerancia a fallos, los cables multimodo pueden ser menos robustos que los monomodo, siendo más susceptibles a interferencias y a pérdidas de señal frecuentes en tramos extensos.
- Cable de Fibra Óptica Reforzado: Estos cables están diseñados para soportar condiciones más adversas, como entornos exteriores, instalaciones subterráneas o en postes. Cuentan con una capa adicional de refuerzo, generalmente de acero, que proporciona mayor resistencia a la tracción, compresión y otros tipos de daños mecánicos.
Para proceder con una instalación de fibra óptica, es crucial ceñirse a una serie de normativas y estándares internacionales que aseguran la calidad, interoperabilidad y seguridad de las redes. Entre ellos, destaca el ISO/IEC 11801, que detalla las especificaciones para el cableado estructurado de telecomunicaciones, incluyendo la fibra óptica. Otro estándar relevante es el TIA/EIA-568, que establece los requisitos para los sistemas de cableado comercial, definiendo categorías para la fibra óptica.
Instalación Aérea - Fibra Óptica (FO)
Impacto Ambiental y Consideraciones de Costo
Además de garantizar la calidad en cada instalación, el impacto ambiental es una consideración importante en torno a la fibra óptica. No obstante, la fibra óptica presenta un impacto ambiental considerablemente positivo en comparación con otras tecnologías de transmisión de datos. Su eficacia se traduce en un menor consumo de energía para transmitir grandes volúmenes de datos, lo que reduce significativamente su huella de carbono. La durabilidad de la fibra óptica implica menos reemplazos, resultando en un menor desperdicio de materiales y menos residuos. Un aspecto negativo a considerar es la reciclabilidad, ya que la combinación de plástico, vidrio y metales hace que el proceso de reciclaje sea más complicado y costoso en las plantas especializadas.
Ventajas y Desventajas de la Fibra Óptica
La fibra óptica, como toda tecnología, presenta tanto excelentes ventajas como algunas desventajas que deben tenerse en cuenta:
Ventajas:
- Mayor Ancho de Banda y Mayor Velocidad: Los cables de fibra óptica permiten alcanzar anchos de banda y velocidades extremadamente elevadas, constituyendo actualmente la forma de comunicación más rápida existente, sustituyendo a tecnologías como ADSL.
- Costo Competitivo: En comparación con otras tecnologías, el costo del cable de fibra se ha abaratado considerablemente con el tiempo, permitiendo desplegar kilómetros de cable de manera comparable a como se hacía con el cobre.
- Más Delgada y Liviana: Las fibras son muy delgadas, lo que permite integrar más fibras en un mismo diámetro en comparación con el cable de cobre. Esto es ideal para realizar grandes despliegues y para situaciones donde el espacio en los conductos de cables es limitado.
- Sin Interferencias: A diferencia de las señales eléctricas de los cables de cobre, la luz de una fibra no interfiere con las de otras fibras en el mismo cable.
Desventajas:
- Baja Potencia de Emisores: Las fuentes emisoras de luz suelen operar con baja potencia. Aunque existen emisores de alta potencia disponibles para mejorar el suministro de energía, esto implicaría un costo adicional.
- Fragilidad: La fibra óptica es considerablemente frágil y más vulnerable al daño en comparación con los cables de cobre. Se recomienda evitar retorcer o doblar excesivamente los cables de fibra óptica.
Tipos de Instalación y Manejo Cuidadoso

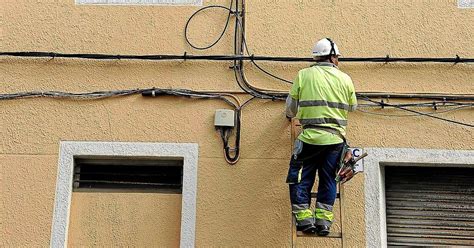

En edificios antiguos donde no existe un canalizado adecuado para la instalación de telecomunicaciones, la fibra óptica se instalará desde el exterior de la vivienda. No todas las instalaciones exteriores implican un cableado visible en fachada; otra opción es desde un pedestal con entrada a una arqueta. Para estos casos, se utiliza un cable de exterior, típicamente de color negro y con una cubierta especial para resistir la exposición a elementos como el sol, la lluvia y las inclemencias del tiempo.
En contraste, este tipo de cable se instala en edificios donde sí existe un canalizado hasta la vivienda. Este cable es más fino y sensible que el de exterior. Al carecer de una capa de seguridad adicional, el cable se vuelve más delgado, pudiendo alcanzar un diámetro de 2 o 3 mm, según el fabricante.
El manejo de cables de fibra óptica requiere cuidado y atención debido a la delicadeza y sensibilidad de estos componentes:
- Evitar Curvaturas Excesivas: Los cables de fibra óptica son sensibles a las curvaturas. Evite doblarlos en ángulos muy cerrados, ya que esto puede dañar las fibras internas y afectar la transmisión de datos.
- Protección contra Tensiones: Evite aplicar tensiones excesivas al cable durante la instalación o manipulación. Las tensiones pueden dañar la cubierta del cable y comprometer la integridad de las fibras.
- Limpieza y Mantenimiento: La suciedad y los residuos pueden afectar la calidad de la transmisión de luz en las fibras. Asegúrese de que las terminaciones estén limpias antes de realizar las conexiones.
- Protección contra Impactos: Evite golpear o dejar caer objetos sobre los cables de fibra óptica, ya que esto puede dañar las fibras internas y afectar su rendimiento.
- Cuidado con los Conectores: Al conectar o desconectar cables de fibra, evite flexionarlos excesivamente en los puntos de conexión. Esto puede dañar las fibras y las conexiones.
- Exposición a Altas Temperaturas: Evite la exposición prolongada a altas temperaturas, ya que esto puede afectar la integridad del revestimiento y las fibras. Al instalar cables en áreas con temperaturas extremas, seleccione cables con especificaciones adecuadas para el entorno.
Selección e Inversión en Calidad
Al momento de elegir una solución de fibra óptica, lo primero a considerar es el tipo de fibra: monomodo (SMF) o multimodo (MMF). A continuación, se debe tener en cuenta el modo de comunicación (simplex o duplex), el tipo de conector (principalmente SC o LC) y el tipo de cable de fibra adecuado para la aplicación.
El precio de estos componentes juega un papel muy importante en la decisión final, ya que su costo es superior al de los cables convencionales. La fibra óptica es una parte esencial de cualquier infraestructura de red moderna, desempeñando un papel crucial en la transmisión de nuestras comunicaciones.
La calidad de los materiales utilizados y los procesos de fabricación de los cables son fundamentales para garantizar la fiabilidad y eficiencia en las comunicaciones y transmisiones de datos. Esto afecta a todos los componentes, incluyendo las fibras propiamente dichas y los revestimientos, que contribuyen a que el cable sea más resistente a la tensión y proteja contra la humedad y otros efectos como la corrosión.
El uso de cables de baja calidad aumenta la probabilidad de experimentar fallos y errores, lo que puede traducirse en interrupciones de datos o pérdida de información importante. Además, estos cables pueden ser más vulnerables a las interferencias electromagnéticas y a influencias ambientales, afectando la transmisión de datos. Por otro lado, la vida útil de los cables de baja calidad tiende a ser considerablemente menor, lo que requerirá reemplazos y, consecuentemente, una inversión adicional a medio o corto plazo.
Invertir en materiales de calidad es algo que no debe subestimarse. Estos garantizan ciertos estándares de fiabilidad, eficiencia y seguridad en la transmisión de datos, así como la tranquilidad de que todo funcionará según lo esperado. La limpieza y el mantenimiento del cableado de fibra óptica son aspectos de suma importancia para asegurar su óptimo rendimiento y longevidad.
El Cable Fibra Óptica MM OM3 4 Hilos Interior es un ejemplo de solución diseñada para redes de datos que exigen rendimiento extremo, flexibilidad y seguridad. Con su estructura dúplex plana, núcleo multimodo OM3 (50/125µm) y cubierta LSZH (libre de halógenos), este cable garantiza transmisiones estables a velocidades de hasta 10 Gb/s, siendo ideal para centros de datos, redes LAN y sistemas críticos.
