La tecnología HDMI, siglas de High-Definition Multimedia Interface, se ha consolidado como un estándar indispensable en el ecosistema de entretenimiento y productividad moderno. Su capacidad para transmitir audio y video de alta calidad a través de un único cable ha simplificado las conexiones y elevado la experiencia audiovisual. Sin embargo, la aparente sencillez de esta interfaz esconde una complejidad inherente en la comprensión de sus entradas y salidas, un aspecto crucial para su correcto funcionamiento y para aprovechar al máximo las capacidades de nuestros dispositivos.
¿Qué es una Entrada HDMI y una Salida HDMI?
En esencia, la distinción entre una entrada y una salida HDMI radica en la dirección del flujo de datos. Comprender esta diferencia es fundamental para evitar configuraciones erróneas y asegurar una transmisión fluida de contenido.
La Entrada HDMI: El Receptor de la Señal
A menudo encontramos impresiones de "entrada HDMI" en monitores, televisores y receptores de cine en casa. La entrada HDMI actúa como un receptor, permitiendo que un extremo del cable HDMI se conecte y reciba una señal de audio o video desde un dispositivo fuente. Se puede visualizar como un túnel oscuro que, al ser conectado a una fuente, recibe luz, colores brillantes y sonido. Los dispositivos fuente HDMI más comunes incluyen reproductores de Blu-ray, consolas de juegos y receptores de audio y video.

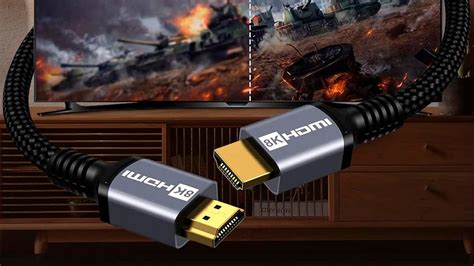

Por ejemplo, cuando conectamos una consola de juegos a nuestro televisor, la entrada HDMI del televisor es la que recibe la señal de video y audio generada por la consola, que a su vez envía esta información a través de su salida HDMI.
La Salida HDMI: El Emisor de la Señal
Por el contrario, la salida HDMI hace todo lo contrario a la entrada. Su función es inyectar píxeles, tono de sonido y, en versiones más recientes, incluso datos de Ethernet, hacia la entrada HDMI de otro dispositivo. Cuando vemos una etiqueta de "salida HDMI" en un dispositivo, debemos pensar en él como la fuente que está lista para alimentar la señal de luz y sonido hacia un dispositivo receptor que, de otro modo, estaría "oscuro" o sin contenido.
Un ordenador portátil, un reproductor de Blu-ray o una consola de videojuegos suelen contar con una salida HDMI para enviar la señal a un dispositivo de visualización.
La Bidireccionalidad y la Confusión: Adaptadores y Hubs
Es importante destacar que no estamos hablando de convertir una salida HDMI en una entrada HDMI de forma nativa. Los puertos HDMI están diseñados de manera específica para una función, y no se pueden usar indistintamente sin el soporte adicional de adaptadores o hubs.

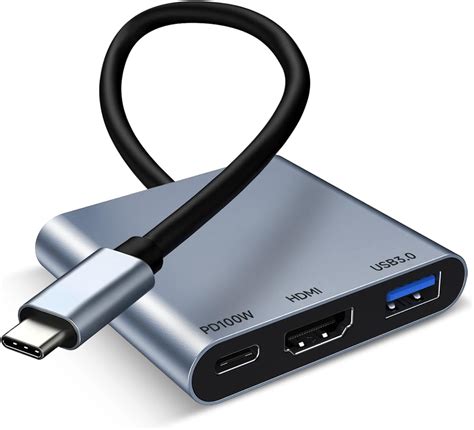

Los adaptadores y hubs se convierten en herramientas esenciales cuando los dispositivos no cuentan con los puertos HDMI necesarios o cuando se requiere una conversión de señales. Un ejemplo común es la MacBook de Apple, que tradicionalmente no incluye un puerto HDMI nativo. Para conectar una MacBook, especialmente modelos como el MacBook Air, a una pantalla con entrada HDMI, se necesita un concentrador (hub) o un adaptador. En este escenario, se conecta el hub a un puerto Thunderbolt 3 o USB-C de la MacBook, y luego se inserta el cable HDMI en la salida HDMI del hub.
HDMI ARC y eARC: El Canal de Retorno de Audio
La introducción de HDMI ARC (Audio Return Channel) y eARC (Enhanced Audio Return Channel) ha añadido otra capa de funcionalidad y, a veces, de complejidad al uso de HDMI. Estas tecnologías permiten que el sonido viaje en dirección opuesta, desde el televisor hacia una barra de sonido o receptor de audio, utilizando el mismo cable HDMI.
ARC permite que el sonido del televisor (por ejemplo, de sus sintonizadores integrados o aplicaciones de streaming) sea enviado de vuelta a un sistema de audio externo sin necesidad de un cable de audio óptico adicional. eARC, una versión mejorada, ofrece un mayor ancho de banda, soportando formatos de audio de mayor calidad y sin comprimir, como Dolby Atmos y DTS:X.
En algunos casos, las barras de sonido pueden tener un puerto HDMI ARC pero no estar etiquetadas explícitamente. Esto significa que el puerto HDMI del televisor designado para ARC debe conectarse a ese puerto en la barra de sonido para que la funcionalidad de retorno de audio funcione correctamente.
Evolución del Estándar HDMI: Versiones y Capacidades
El estándar HDMI ha evolucionado significativamente desde su introducción en 2002. Cada versión ha traído consigo mejoras en ancho de banda, resolución soportada, tasas de refresco y características adicionales.
- HDMI 1.0 (2002): La versión inicial, que combinaba DVI con audio en una única conexión. Ofrecía una tasa de transferencia máxima de 4.9 Gbit/s.
- HDMI 1.3 (2006): Incrementó el ancho de banda a 340 MHz (10.2 Gbit/s) y añadió soporte para Dolby TrueHD y DTS-HD Master Audio, cruciales para formatos de alta fidelidad en Blu-ray.
- HDMI 1.4 (2009): Introdujo soporte para resoluciones 4K (aunque a tasas de refresco limitadas como 24 Hz o 30 Hz) y la capacidad de actuar como un conector de red Ethernet. También introdujo el canal de retorno de audio (ARC).
- HDMI 2.0 (2013): Aumentó significativamente el ancho de banda a 18 Gbit/s, permitiendo 4K a 60 Hz, HDR (High Dynamic Range) y un mayor soporte de color.
- HDMI 2.1 (2017): La versión más reciente, que ofrece un ancho de banda masivo de hasta 48 Gbit/s. Esto permite resoluciones de hasta 8K a 120 Hz o 4K a 120 Hz con VRR (Variable Refresh Rate), ALLM (Auto Low Latency Mode) y QFT (Quick Frame Transport), características esenciales para gaming de próxima generación.
Es importante tener en cuenta la versión del estándar HDMI que soportan tus dispositivos y cables. Comprar un cable HDMI 2.1 asegura la compatibilidad con las últimas tecnologías, aunque si todos tus dispositivos son anteriores al 2020, un cable HDMI 2.0 podría ser suficiente. Sin embargo, el HDMI 2.1 es retrocompatible, lo que significa que funcionará con versiones anteriores, aunque solo se podrán aprovechar las ventajas del conector de menor versión.
Guía básica de los cables HDMI
Tipos de Conectores HDMI
Además de las versiones del estándar, existen diferentes tipos de conectores físicos HDMI, diseñados para adaptarse a distintos tamaños de dispositivos:
- HDMI Tipo A (Estándar): El conector más común y reconocido, utilizado en la gran mayoría de televisores, monitores y consolas. Cuenta con 19 pines.
- HDMI Tipo C (Mini-HDMI): Un conector más compacto, diseñado para dispositivos más pequeños como cámaras de video o algunos ordenadores portátiles. También cuenta con 19 pines.
- HDMI Tipo D (Micro-HDMI): El conector más pequeño, similar en tamaño a un microUSB. Es aún más compacto que el Mini-HDMI y se encuentra en smartphones, tablets y cámaras muy pequeñas. También tiene 19 pines.
Al elegir un cable HDMI, es crucial verificar el tipo de conector que utiliza cada dispositivo que se desea conectar. Es posible encontrar cables con conectores de tipo A en un extremo y de tipo C o D en el otro, facilitando la conexión entre dispositivos con diferentes puertos.
Consideraciones Adicionales para una Conexión Óptima
- Calidad del Cable: La calidad de construcción de un cable HDMI es vital, especialmente para versiones más recientes como HDMI 2.1 que manejan grandes cantidades de datos. Cables de alta calidad con conductores de cobre de buen calibre y blindaje adecuado minimizan la atenuación de la señal y las interferencias. Para distancias largas, pueden ser necesarios cables activos (fibra óptica o con amplificadores de señal).
- Puertos Específicos: Algunos televisores cuentan con puertos HDMI con designaciones específicas, como "STB" (Set-Top Box) para decodificadores, o "MHL" (Mobile High-Definition Link) para conectar dispositivos móviles. Estos puertos pueden tener funcionalidades optimizadas para su propósito.
- HDCP (High-bandwidth Digital Content Protection): Esta tecnología de protección de contenido es fundamental para la transmisión de video de alta definición. Asegúrate de que tus dispositivos y cables sean compatibles con la versión de HDCP requerida por el contenido que deseas reproducir (por ejemplo, HDCP 2.2 para contenido 4K protegido).
- Problemas de Conexión: Si una conexión HDMI no funciona, las causas comunes incluyen problemas en los puertos del televisor o del dispositivo fuente, un cable defectuoso, o una conexión mal realizada. Reiniciar los dispositivos, probar con otro cable y utilizar diferentes puertos HDMI son pasos iniciales para diagnosticar el problema. Si persiste, puede ser necesario recurrir a un servicio técnico.
- Sin Puerto HDMI en el TV: Si tu televisor no dispone de entradas HDMI, existen adaptadores y convertidores que pueden permitir la conexión con dispositivos modernos. Sin embargo, para aprovechar al máximo las tecnologías actuales de audio y video, la opción más recomendable a largo plazo es considerar la actualización del televisor.
En resumen, la entrada y salida HDMI son conceptos fundamentales que definen la dirección de la señal audiovisual. Comprender las diferentes versiones del estándar, los tipos de conectores y las funcionalidades adicionales como ARC y eARC, junto con la importancia de la calidad del cableado, permite optimizar la experiencia digital y asegurar que nuestros dispositivos se comuniquen de manera eficiente y sin pérdidas de calidad.
