La instalación del cableado de red constituye la columna vertebral que determina la fiabilidad de la conectividad, la velocidad de transmisión de datos y el potencial de escalabilidad de su empresa. En el corazón de cualquier red moderna se encuentran los cables UTP (Unshielded Twisted Pair), el tipo de cable más común utilizado en redes Ethernet. La pregunta fundamental sobre dónde se instalan estos cables UTP nos lleva a explorar la infraestructura física que permite su funcionamiento, protección y conexión eficiente. Para responder correctamente, es importante entender que los cables UTP se colocan en estructuras que permiten su protección, organización y conexión eficiente. Estas estructuras deben ser adecuadas para facilitar su instalación y mantenimiento.
¿Qué son los Cables UTP y por qué son importantes?

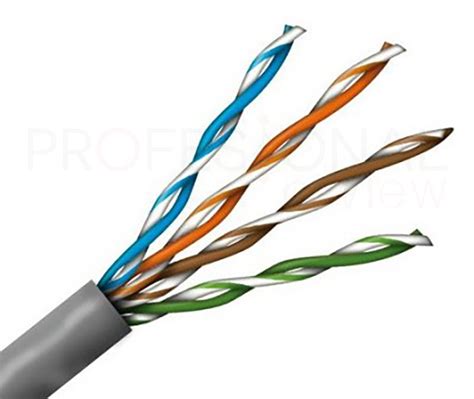

Los cables UTP (Unshielded Twisted Pair) son cables de par trenzado sin blindaje, comúnmente utilizados en redes de área local (LAN), conexiones telefónicas y sistemas de comunicación de datos. Su diseño se basa en pares de hilos de cobre trenzados entre sí. Este trenzado es crucial, ya que ayuda a reducir la diafonía (crosstalk), que es la interferencia entre pares de cables adyacentes, y también a mitigar la interferencia electromagnética (EMI) externa. Los cables UTP no disponen de un apantallamiento físico que bloquee la interferencia electromagnética (EMI) causada por señales radiadas procedentes de motores eléctricos, líneas eléctricas de potencia, estaciones de radio y radar, entre otros. A pesar de esta limitación inherente, su coste-efectividad y facilidad de instalación los convierten en la opción predominante para entornos de oficina estándar y aplicaciones residenciales.
Rutas de Instalación: Canaletas, Tubos y Estructuras
Los cables UTP se instalan dentro de diversas estructuras diseñadas para protegerlos de daños físicos, organizarlos de manera eficiente y facilitar su acceso para mantenimiento o expansión. La opción más adecuada para alojar y proteger los cables UTP durante su instalación en edificios y sistemas de comunicación son las canaletas, tubos o estructuras.
Las canaletas son conductos abiertos o cerrados, generalmente de plástico o metal, que se montan sobre paredes, techos o suelos para guiar y proteger el cableado. Permiten una fácil adición o remoción de cables y ofrecen una solución ordenada para el entramado de cables.
Los tubos, también conocidos como conductos, son tuberías (a menudo de PVC o metal) que se instalan dentro de las paredes, techos o bajo tierra. Proporcionan una protección robusta contra daños físicos y también pueden ayudar a mantener los cables separados de fuentes de interferencia eléctrica.
Las estructuras engloban una variedad más amplia de sistemas, incluyendo bandejas de cables, postes de cableado y sistemas de suelo falso. Estos sistemas ofrecen flexibilidad para enrutar grandes volúmenes de cableado y permiten un acceso más fácil en entornos complejos.
Es importante considerar la calidad del hardware en la instalación. La calidad del hardware influye directamente en la fiabilidad y longevidad de la red. La selección de los tipos de cable adecuados constituye la base de una infraestructura de red de alto rendimiento. En el mercado existen cables riesgosamente delgados que utilizan conductores de un calibre inferior al especificado en las normas y cuyo desempeño es mínimo o se encuentra al límite de las normas.
La Importancia de los Conectores RJ-45

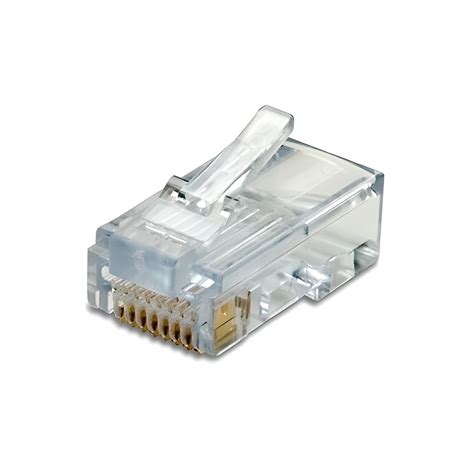

Además de las rutas de instalación, la conexión física de los cables UTP es fundamental. Aquí es donde entra en juego el conector RJ-45. El conector RJ-45 es un componente esencial en las redes de comunicación modernas, permitiendo la interconexión de dispositivos a través de cables Ethernet. El término "RJ" proviene de "Registered Jack" (Jack Registrado), una nomenclatura establecida por la Comisión Federal de Comunicaciones (FCC) de Estados Unidos en 1976 para estandarizar las interfaces de telecomunicaciones. El conector RJ-45, específicamente, fue diseñado para aplicaciones de telecomunicaciones y redes de datos, permitiendo una conexión modular y estandarizada.
El conector RJ-45, también conocido como 8P8C (8 posiciones y 8 contactos), está diseñado para cables de par trenzado, como los utilizados en las categorías Cat 5, Cat 5e, Cat 6 y superiores. Para garantizar una correcta conexión y funcionamiento de las redes, es fundamental seguir los estándares de cableado establecidos. El uso de estos estándares varía según la aplicación. La elección entre T568A y T568B depende de las especificaciones de la red y de la consistencia en la instalación. Es importante que ambos extremos del cable sigan el mismo estándar para garantizar una conexión directa.
Proceso de Instalación y Herramientas Necesarias
La instalación de red profesional vs. amateur es un tema crucial. Los plazos de instalación varían según el alcance del proyecto. Las instalaciones residenciales sencillas pueden tardar entre uno y dos días, mientras que los proyectos de instalación de cableado comercial complejos pueden requerir varias semanas. Si bien las instalaciones residenciales sencillas pueden ser fáciles de realizar por uno mismo, los servicios profesionales de cableado de red son esenciales para proyectos comerciales, sistemas de cableado estructurado o instalaciones que requieren certificación.
Para la correcta fabricación de un cable de red RJ45, se necesitan ciertas herramientas y materiales:
- Herramientas: Alicate de corte, mini peladora de cable, crimpadora de RJ45, probador de cable de red.
- Materiales: Cables de red (Cat5, Cat6, Cat7, Cat8), conectores RJ45, y cubiertas protectoras para RJ45.
Los pasos básicos para hacer un cable de red RJ45 son:
- Cortar el cable de red con el alicate para obtener la longitud deseada.
- Insertar la cubierta protectora RJ45 en uno de los extremos del cable de red.
- Cortar la chaqueta del cable de red con la mini peladora de cable, aproximadamente 1.5 cm. Es crucial no cortar demasiado largo ni demasiado corto para asegurar un buen engarce en el conector.
- Separar los 4 pares de hilos a 8 hilos individuales. Organizar y enderezar los cables según el código de color de la norma T568B: 1. naranja-blanco, 2. naranja, 3. verde-blanco, 4. azul, 5. azul-blanco, 6. verde, 7. marrón-blanco, 8. marrón. Luego, cortar los hilos para que queden aproximadamente 15 mm.
- Insertar los hilos ordenados en el conector RJ45. Se debe tener cuidado de que el lado del conector con la metralla quede hacia abajo y el lado cosido hacia arriba. Luego, crimpar el conector RJ45 con la crimpadora. Repetir el proceso para el otro extremo del cable.
- Probar el rendimiento de la conexión con un probador de cable de red. Si el orden de las luces en ambos extremos es el mismo, el cable está listo para usar. Si el orden es diferente, puede indicar un error en la secuencia de los hilos al crimpar. Si algunas luces no se encienden, puede ser necesario volver a crimpar el conector.
Cómo armar cable de red
Consideraciones Adicionales para Entornos Específicos
La selección de los tipos de cable adecuados constituye la base de una infraestructura de red de alto rendimiento. Los cables de par trenzado blindado (STP) incorporan un blindaje metálico alrededor de los pares de hilos, lo que proporciona una protección superior contra interferencias electromagnéticas. El cable coaxial, por su parte, proporciona una transmisión de datos fiable para aplicaciones específicas, como sistemas de videoconferencia y redes Ethernet tradicionales.
En entornos industriales, la selección adecuada de cables y conectores es vital para garantizar la fiabilidad y el rendimiento de la red. Factores como la resistencia a temperaturas extremas, vibraciones y exposición a sustancias químicas deben considerarse al elegir el cableado. Además, un sistema de cableado apantallado o blindado conlleva un sistema de tierras que debe ser diseñado e instalado de acuerdo con las normativas o recomendaciones existentes (TIA 607A). Un sistema de tierras implica un mantenimiento preventivo de todos sus componentes, de tal forma que las condiciones conseguidas en el momento de la instalación se mantengan a lo largo de la vida útil del cableado estructurado.
Los instaladores profesionales minimizan el tiempo de inactividad de la red mediante una planificación minuciosa de las fases de instalación, trabajando fuera del horario laboral cuando sea posible e implementando soluciones de red temporales. La instalación profesional de cableado de red sienta las bases para una infraestructura de red eficiente que facilita una comunicación fluida y respalda operaciones comerciales confiables y escalables para las necesidades actuales y futuras. Nuestro equipo aporta más de 19 años de experiencia y un 99 % de satisfacción del cliente en más de 20,000 instalaciones a cada proyecto.
