Navegando el Futuro de la Red: Un Ejemplo Práctico de Direccionamiento IPv6 en Cisco

La transición de IPv4 a IPv6 no es solo una evolución, sino una necesidad imperante en un mundo cada vez más conectado. Con el agotamiento de las direcciones IPv4, IPv6 emerge como el sucesor lógico, ofreciendo un espacio de direccionamiento vastamente expandido y características mejoradas. Este artículo se adentra en un ejemplo práctico de direccionamiento IPv6 en dispositivos Cisco, desglosando sus componentes y configuraciones para facilitar la comprensión y la adopción de esta tecnología fundamental.

La Imperativa Migración a IPv6

El protocolo de Internet versión 4 (IPv4) ha sido la columna vertebral de Internet durante décadas, pero su limitación inherente de aproximadamente 4.3 mil millones de direcciones se ha vuelto insostenible. La proliferación de dispositivos conectados, desde smartphones hasta dispositivos de Internet de las Cosas (IoT), ha acelerado la demanda de direcciones IP. Como resultado, la migración de redes a IPv6 se ha convertido en una prioridad estratégica para organizaciones y proveedores de servicios. IPv6, con su espacio de direccionamiento de 128 bits, ofrece una solución prácticamente ilimitada para las necesidades futuras de conectividad global.

Fundamentos del Direccionamiento IPv6

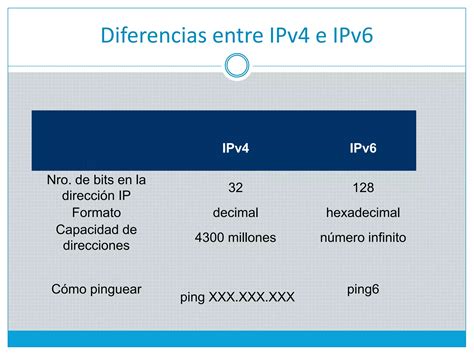

A diferencia de IPv4, que utiliza direcciones de 32 bits, IPv6 emplea direcciones de 128 bits, representadas en ocho grupos de cuatro dígitos hexadecimales separados por dos puntos. Esta estructura ampliada permite una jerarquía de direccionamiento más flexible y eficiente.

Tipos de Direcciones IPv6

Al igual que con IPv4, existen diferentes tipos de direcciones IPv6, cada una con un propósito específico:

• Unicast/Unidifusión: Identifica de forma exclusiva una interfaz en un dispositivo habilitado para IPv6. Los paquetes enviados a una dirección de unidifusión se dirigen a esa interfaz específica.
• Multicast/Multidifusión: Se utiliza para enviar un único paquete IPv6 a múltiples destinos simultáneamente. Esto es crucial para la eficiencia en la distribución de información a grupos de dispositivos.
• Anycast: Una dirección de anycast es una dirección de unidifusión que se asigna a varios dispositivos. Un paquete enviado a una dirección de anycast se enruta al dispositivo más cercano que tenga esa dirección asignada.

Es importante destacar una diferencia fundamental con IPv4: IPv6 no tiene una dirección de broadcast. En su lugar, se utiliza una dirección de multidifusión de "todos los nodos" (all-nodes multicast address), que cumple una función similar al notificar a todos los dispositivos habilitados para IPv6 en un enlace.

Longitud del Prefijo en IPv6

En IPv4, la porción de red de una dirección se define mediante una máscara de subred. IPv6 utiliza la longitud del prefijo (prefix length), representada por una barra inclinada (/) seguida de un número, para indicar la parte de red de la dirección. La longitud del prefijo en IPv6 puede variar de 0 a 128.

La longitud de prefijo recomendada para las redes locales (LAN) y la mayoría de los otros tipos de redes es /64. Esto significa que los primeros 64 bits de la dirección IPv6 se utilizan para la porción de red, dejando los restantes 64 bits para la ID de interfaz (la porción de host). Esta estructura de 64 bits para la ID de interfaz es fundamental para la Configuración Automática de Direcciones sin Estado (SLAAC) y simplifica la creación y administración de subredes.

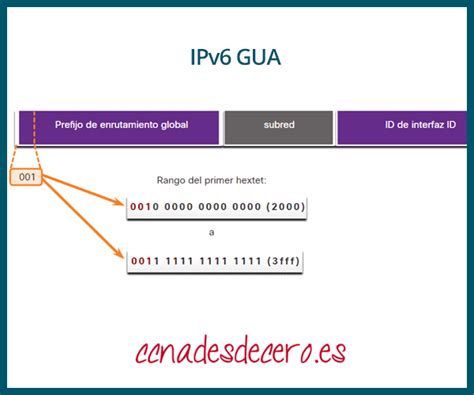

Estructura de la Dirección de Unidifusión Global (GUA)

Una dirección de unidifusión global (GUA) es el equivalente a una dirección IPv4 pública; es globalmente única y enrutable en Internet. Una GUA típicamente se divide en tres partes:

1. Prefijo de Enrutamiento Global (Global Routing Prefix): Asignado por el proveedor de servicios de Internet (ISP) a un cliente o sitio. Comúnmente, los ISP asignan un prefijo de /48 a sus clientes empresariales.
2. ID de Subred (Subnet ID): Utilizada por una organización para identificar subredes dentro de su sitio. La longitud de este campo depende del prefijo de enrutamiento global asignado. Con un prefijo /48 y una longitud de prefijo de /64 para la interfaz, se dejan 16 bits para la ID de subred.
3. ID de Interfaz (Interface ID): Equivale a la porción de host de una dirección IPv4. Con una longitud de prefijo de /64, la ID de interfaz tiene 64 bits, lo que permite la asignación de una cantidad masiva de dispositivos por subred (aproximadamente 18 quintillones).

Nota: A diferencia de IPv4, IPv6 permite que las direcciones de host que son todo-0 o todo-1 se puedan asignar a un dispositivo. La dirección todo-1 se puede usar porque no existen direcciones de broadcast en IPv6. La dirección todo-0, aunque reservada para un tipo específico de dirección anycast de router, también puede ser asignada bajo ciertas condiciones.

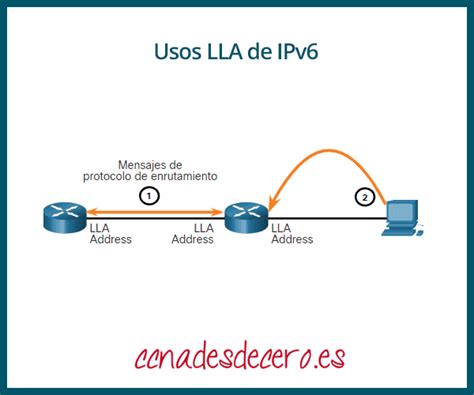

Dirección Local de Enlace (LLA)

Cada interfaz de red habilitada para IPv6 debe tener una dirección local de enlace (LLA). Estas direcciones se utilizan para la comunicación dentro del mismo enlace local (subred) y no son enrutables más allá de ese enlace. Los LLA de IPv6 tienen el prefijo fe80::/10.

Incluso si un dispositivo no tiene una GUA asignada, creará automáticamente un LLA. Esto es fundamental para que los dispositivos puedan comunicarse con otros dispositivos IPv6 en la misma subred, incluyendo la puerta de enlace predeterminada (router).

Nota: Generalmente, es el LLA del router, y no su GUA, el que se utiliza como puerta de enlace predeterminada para otros dispositivos en el enlace.

Existen dos formas de obtener un LLA:

• Estáticamente: Configurada manualmente en la interfaz.
• Dinámicamente: El dispositivo crea su propia ID de interfaz, ya sea mediante valores aleatorios o utilizando el método EUI-64 (que incorpora la dirección MAC del dispositivo).

Configuración Práctica en Cisco IOS

La configuración de IPv6 en dispositivos Cisco es un proceso relativamente sencillo, especialmente cuando se compara con las complejidades que pueden surgir con el subneteo de IPv4.

Habilitación de IPv6 y Configuración de Interfaces

El primer paso para habilitar IPv6 en un router Cisco es utilizar el comando global ipv6 unicast-routing. Esto habilita la funcionalidad de enrutamiento IPv6 en el dispositivo.

A continuación, se configura la dirección IPv6 en las interfaces. Podemos hacerlo de forma estática o permitir que el dispositivo genere una dirección automáticamente.

Ejemplo de Configuración Estática:

Consideremos un escenario donde tenemos una red con el prefijo 2001:db8:acad:10::/64 para una LAN.

Router(config)# ipv6 unicast-routingRouter(config)# interface GigabitEthernet0/0Router(config-if)# ipv6 address 2001:db8:acad:10::1/64Router(config-if)# no shutdown

En este ejemplo:

• ipv6 unicast-routing habilita el enrutamiento IPv6.
• Seleccionamos la interfaz GigabitEthernet0/0.
• Asignamos la dirección IPv6 2001:db8:acad:10::1 con una longitud de prefijo /64.
• no shutdown activa la interfaz.

El router generará automáticamente una Dirección Local de Enlace (LLA) para la interfaz, que comenzará con fe80::.

Enrutamiento Dinámico con OSPFv3

IPv6 soporta varios protocolos de enrutamiento dinámico, incluyendo OSPFv3, EIGRPv6 y RIPng. OSPFv3 es una opción robusta y escalable para redes más grandes.

Configuración Básica de OSPFv3:

Supongamos que tenemos dos routers, R1 y R2, conectados y necesitamos que intercambien información de enrutamiento.

En R1:

Router(config)# ipv6 router ospf 1Router(config-ospf)# router-id 1.1.1.1Router(config)# interface GigabitEthernet0/1 // Interfaz conectada a R2Router(config-if)# ipv6 ospf 1 area 0

En R2:

Router(config)# ipv6 router ospf 1Router(config-ospf)# router-id 2.2.2.1Router(config)# interface GigabitEthernet0/1 // Interfaz conectada a R1Router(config-if)# ipv6 ospf 1 area 0

Una vez configurado OSPFv3 y habilitado en las interfaces de enlace entre routers, estos aprenderán las redes del otro. Por ejemplo, si R1 tiene la red 2001:db8:acad:10::/64 y R2 tiene la red 2001:db8:cafe:10::/64, R1 aprenderá la red cafe a través de OSPFv3, y viceversa.

Verificación de la Configuración y Conectividad

Tras la configuración, es crucial verificar el estado de las interfaces, las tablas de enrutamiento y la conectividad entre dispositivos.

Comandos de Verificación:

• show ipv6 interface brief: Muestra un resumen de las interfaces IPv6 habilitadas, sus direcciones y su estado.
• show ipv6 route: Muestra la tabla de enrutamiento IPv6, indicando las redes conocidas y cómo alcanzarlas.
• ping ipv6 <dirección_destino>: Prueba la conectividad básica a un destino IPv6.

Ping Extendido en Cisco IOS:

Para pruebas de conectividad más detalladas, especialmente para simular pings entre diferentes segmentos de red, se puede utilizar el comando de ping extendido.

Router# pingProtocol [ip]: ipv6Target IPv6 address: 2001:db8:cafe:10::1Source IPv6 address: 2001:db8:acad:10::1[...otras opciones...]

Al especificar una dirección IPv6 de origen desde una LAN y una dirección de destino en otra LAN, se verifica el enrutamiento de extremo a extremo. Si la prueba de ping extendido es exitosa, confirma que el tráfico puede fluir entre los diferentes segmentos de red IPv6.

Consideraciones Adicionales

Tunneling IPv6

En escenarios donde una red IPv6 necesita atravesar una infraestructura IPv4, se utilizan técnicas de tunneling. Métodos como 6to4, Teredo o túneles GRE permiten encapsular paquetes IPv6 dentro de paquetes IPv4 para su transporte a través de redes IPv4.

DHCPv6

Aunque SLAAC es una forma automática de asignación de direcciones, DHCPv6 ofrece una gestión más centralizada. DHCPv6 Stateful funciona de manera similar a DHCP para IPv4, donde un servidor DHCPv6 asigna direcciones IPv6 y otra información de configuración a los clientes.

Planificación de Direccionamiento IPv6

A pesar de la aparente abundancia de direcciones IPv6, una planificación cuidadosa sigue siendo esencial. La asignación de prefijos de enrutamiento global y la estructura de subredes deben diseñarse para ser escalables, organizadas y fáciles de gestionar. El uso de prefijos /64 para las subredes y prefijos de enrutamiento global de /48 o /32 proporciona una flexibilidad considerable.

Seguridad en IPv6

Si bien IPv6 introduce nuevas características de seguridad como IPsec integrado, las organizaciones aún deben implementar medidas de seguridad robustas. La planificación de la seguridad debe considerar la protección contra riesgos potenciales, similar a como se hace con IPv4.

Conclusión

La adopción de IPv6 es un paso fundamental hacia la expansión y la resiliencia de las redes globales. La configuración y el direccionamiento en dispositivos Cisco, aunque inicialmente pueden parecer complejos, se vuelven manejables con la comprensión de sus componentes clave: GUAs, LLAs, longitudes de prefijo y protocolos de enrutamiento. La práctica y la planificación son las claves para una transición exitosa hacia el futuro del direccionamiento en red.
