En el mundo del soporte audiovisual, la entrega de señales de video claras y confiables es primordial. Ya sea para clientes o audiencias, la capacidad de extender la longitud de los cables HDMI o VGA para conectar dispositivos a pantallas o proyectores es una necesidad frecuente. Sin embargo, esta extensión a menudo viene acompañada de preocupaciones sobre la pérdida de calidad o la seguridad de la señal. ¿Cómo se amplía la longitud del cable HDMI o VGA sin comprometer la calidad o la seguridad de la señal? Esta pregunta es fundamental, especialmente considerando que la versión más moderna de HDMI, la 2.1, y sus predecesoras manejan señales digitales que, a pesar de su robustez inherente, encuentran limitaciones físicas inherentes a la transmisión a través de conductores eléctricos.
Comprendiendo las Limitaciones de Longitud de los Cables HDMI Estándar

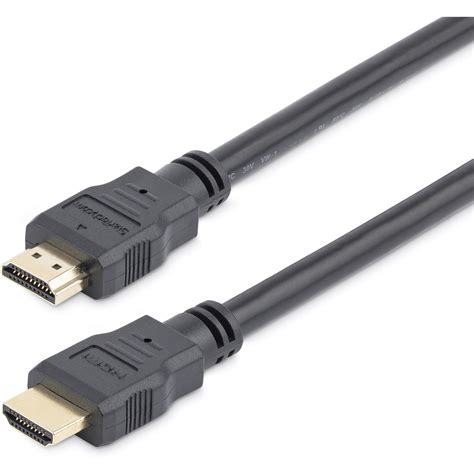

Los cables HDMI estándar, también conocidos como cables pasivos, emplean hilos de cobre para transmitir señales electrónicas en forma de electricidad. Un cable HDMI 2.1 típico contiene 19 hilos que transportan múltiples señales de audio y video. Estas señales, compuestas por unos y ceros que viajan en paquetes, enfrentan resistencia a medida que atraviesan el cable. El cobre, si bien es un buen conductor, no es perfecto y la atenuación de los electrones conduce a una degradación de la señal. A mayor longitud del cable, mayor es su resistencia, lo que impone un límite inherente a la distancia que la señal puede recorrer antes de que su integridad se vea comprometida.
La fórmula básica para la resistencia de un cable ilustra este principio: R = ρL/A, donde R es la resistencia, ρ es la resistividad del material (en este caso, cobre), L es la longitud del cable y A es el área de la sección transversal del alambre (su grosor). Para compensar esta resistencia, los fabricantes suelen emplear cables de mayor grosor. Un cable HDMI de cobre estándar de una longitud decente típicamente utiliza cables de calibre 26 (aproximadamente 0.45 mm de diámetro). Para señales 4K, el rendimiento de un cable HDMI de cobre estándar puede comenzar a degradarse alrededor de los 20 metros, y para una resolución de 8K, esta degradación puede ocurrir a distancias de aproximadamente 15 metros.
Factores que Crean Limitaciones de Longitud
Más allá de la resistencia inherente del cobre, varios factores pueden influir en la limitación de la longitud de un cable HDMI:
- Calidad del Cable: Como sugiere la fórmula de resistencia, la pureza del cobre y la calidad general de los materiales utilizados en la construcción del cable impactan directamente en su resistividad y, por ende, en la transmisión de la señal. El uso de cobre con menos impurezas mejora la transmisión y reduce la resistencia.
- Doblado y Enrutamiento de Cables: En instalaciones donde se requieren cables HDMI largos, como en proyectores o señalización digital, el doblado de los cables puede alterar su resistencia y causar degradación de la señal. Es crucial doblar los cables siguiendo las recomendaciones del fabricante para mantener su integridad.
- Resolución: La cantidad de píxeles que se transmiten a través del cable HDMI impone una carga sobre el cable. Una alta transferencia de datos, inherente a resoluciones elevadas, requiere un cable de mayor calidad y, paradójicamente, a menudo resulta en una longitud máxima menor para mantener la integridad de la señal.
- Frecuencia de Actualización: Una mayor cantidad de actualizaciones de pantalla por segundo (frecuencia de actualización) también exige una mayor transferencia de datos, lo que, al igual que la resolución, limita la longitud del cable.
El Impacto de la Alta Resolución y las Altas Frecuencias de Actualización
La resolución se refiere al número de píxeles en una pantalla. Una resolución alta, como 4K u 8K, significa más píxeles en una pantalla del mismo tamaño, lo que resulta en una calidad de imagen nítida y detallada. El dispositivo informático envía datos para cada píxel un número específico de veces por segundo a la pantalla. Un mayor número de píxeles implica una mayor transferencia de datos a través del cable HDMI.
Fabricar un cable con 19 hilos de un diámetro adecuado para manejar estas demandas aumenta su grosor. Sin embargo, existe un límite práctico en cuanto al grosor de los cables antes de que se vuelvan demasiado pesados o inviables. Por lo tanto, un cable HDMI 2.1 con un diámetro apropiado puede manejar resoluciones más altas, como 8K, con una transmisión de señal óptima, en longitudes de cable de hasta 15 metros (50 pies). No obstante, reducir la resolución a 4K en el mismo cable puede mejorar la calidad de la señal, ya que la transferencia de datos se reduce a la mitad.
La frecuencia de actualización, expresada en Hertz (Hz), indica la cantidad de veces que una pantalla cambia de color por segundo. Si bien una pantalla moderna típica puede operar a 60 Hz, las pantallas para juegos o de gama alta pueden alcanzar hasta 360 Hz. El desafío con los cables es que aumentar la frecuencia de actualización implica que más datos deben pasar por el cable por segundo. En esencia, una frecuencia de actualización alta genera un mayor volumen de datos, lo que puede crear cuellos de botella en cables de gran longitud. Generalmente, un cable HDMI 2.1 de alta gama de 15 metros puede admitir una frecuencia de actualización de 60 Hz con una resolución de 8K. Aumentar la longitud más allá de este punto obligaría a los usuarios a buscar un equilibrio entre la frecuencia de actualización y la resolución. La última tecnología HDMI 2.1b requiere una transferencia de datos de 48 Gbps para superar los límites máximos de hardware.
Amplificadores de Señal y Cables HDMI de Fibra Óptica: Soluciones para Largas Distancias
Cuando la longitud de los cables HDMI estándar se convierte en una limitación, existen varias soluciones para extender el alcance de la señal sin sacrificar la calidad.
Amplificadores de Señal
Los amplificadores de señal, también conocidos como extensores HDMI, garantizan que la calidad de la señal de audio y video no se degrade al transmitirse a largas distancias. Principalmente, existen dos tipos:
- Extensor HDMI a través de un cable de fibra óptica: Estos extensores utilizan una señal óptica y un cable de fibra óptica para transferir la señal HDMI a largas distancias. Algunos extensores permiten la transmisión de resolución 4K a alcances de hasta 10 km sin degradación de la señal. Sin embargo, requieren alimentación externa para funcionar. Si bien son ideales para proyectos que demandan un extenso cableado o la transmisión de pantallas a largas distancias, su principal desventaja es su costo elevado y la menor resistencia al desgaste en comparación con los cables HDMI tradicionales.

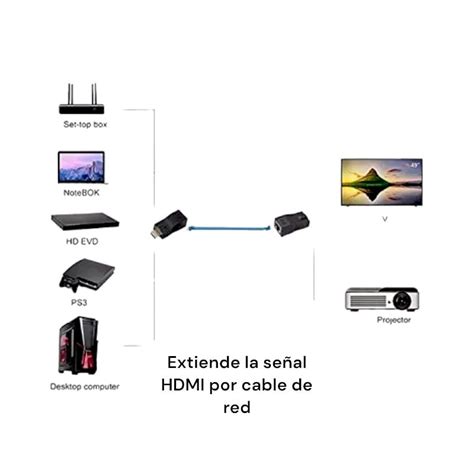

- Extensor HDMI a través de una LAN Ethernet: Los cables Ethernet (o CAT) son componentes de red estándar con baja resistencia, capaces de transmitir señales a largas distancias. Los extensores HDMI basados en Ethernet tienen una conexión HDMI en un extremo y una conexión Ethernet en el otro. La tecnología actual de amplificación de señal basada en Ethernet puede mantener una buena calidad de señal hasta aproximadamente 30 metros (100 pies).
Cables HDMI de Fibra Óptica (AOC - Active Optical Cable)
Los cables ópticos activos (AOC) representan la tecnología más avanzada para la transmisión de señales HDMI a largas distancias. Estos cables combinan pares de cobre trenzados con filamentos de vidrio, convirtiendo las señales eléctricas en señales ópticas para eliminar los problemas de resistencia asociados con los cables de cobre. Un transceptor óptico integrado en el conector del cable convierte las señales eléctricas en ópticas y viceversa. Esta técnica permite que los cables AOC transmitan señales a distancias de hasta 100 metros o más. Su excepcional longitud los hace ideales para aplicaciones de cine en casa de alta gama y entornos profesionales que requieren una transmisión de señal de alta calidad y sin desorden.
HDMI 2.0 vs 2.1: ¿En qué se Diferencian REALMENTE? | Qué Cable Necesitas para 4K, 120Hz, Gaming...
Selección de Cables HDMI en Aplicaciones Prácticas
La elección del cable HDMI adecuado depende en gran medida de la aplicación específica. Los cables HDMI, con su capacidad para transmitir audio, video, Ethernet y datos, son versátiles y viables en diversos escenarios de uso. Seleccionar el tipo de cable HDMI más adecuado es vital para evitar gastos excesivos o problemas de incompatibilidad.
Conexión de PC para Juegos
Los juegos de PC suelen requerir las resoluciones y frecuencias de actualización más altas. Las tarjetas gráficas modernas pueden alcanzar resoluciones de 4K a 144 Hz, lo que demanda un cable de pantalla capaz de gestionar estas velocidades de transmisión de datos. Los cables HDMI 2.1b de cobre estándar son ideales para conectar PCs de juegos, ya que admiten hasta 48 Gbps. Dado que los PCs de juegos suelen estar cerca de la pantalla, no se requieren cables AOC. Las pantallas modernas, al incluir puertos de audio, sincronización adaptativa y puertos USB, permiten aprovechar al máximo las capacidades de un cable HDMI 2.1b.
Consola de Juegos
Consolas de última generación como la PS5 y la Xbox Series X admiten resoluciones de 8K y frecuencias de actualización de 120 Hz, lo que exige el uso de cables HDMI 2.1b certificados. Para consolas, que suelen ubicarse cerca del televisor o pantalla, no se necesita un cable considerablemente grueso. Un cable HDMI 2.1 ultrafino es suficiente para disfrutar de juegos con alta resolución y frecuencia de actualización.
Sistemas de Cine en Casa
Los cables HDMI han simplificado drásticamente las conexiones en los sistemas de cine en casa, gracias a tecnologías como ARC (Audio Return Channel), Ethernet y CEC (Consumer Electronics Control). Un sistema de cine en casa actúa como un concentrador que conecta dispositivos de audio y video, principalmente para la reproducción de películas, música o videos. La industria del entretenimiento moderno aún utiliza 60 Hz como estándar, por lo que superar esta frecuencia de actualización puede ser irrelevante en muchos casos. Si se dispone de un televisor con capacidades de alta frecuencia de actualización, es recomendable optar por cables que soporten al menos 120 Hz.
Salas de Conferencias
En salas de conferencias, la necesidad de extender señales a proyectores o pantallas grandes es común. Si bien las distancias suelen ser moderadas, la fiabilidad de la señal es crucial. Los cables HDMI activos o extensores HDMI a través de Ethernet pueden ser soluciones efectivas para garantizar una transmisión de video clara y sin interrupciones durante presentaciones y reuniones.
Señalización Digital
Las aplicaciones de señalización digital, especialmente aquellas que involucran múltiples pantallas o muros de video, a menudo requieren la transmisión de señales a distancias considerables. En estos escenarios, los cables AOC o los extensores HDMI sobre fibra óptica o Ethernet son esenciales para mantener la integridad de la señal y la calidad de la imagen en todas las pantallas, independientemente de su ubicación.
Tecnologías Futuras y la Evolución de la Longitud del Cable HDMI
El consorcio HDMI continúa innovando, con la especificación HDMI 2.1b representando un avance significativo al aumentar el ancho de banda a 48 Gbps. Esto permite mayores resoluciones y frecuencias de actualización, pero también intensifica la necesidad de soluciones de cableado avanzadas para superar las limitaciones de distancia. La investigación y el desarrollo en cables HDMI de fibra óptica y la conectividad HDMI inalámbrica prometen expandir aún más las posibilidades de transmisión de señal, allanando el camino para experiencias audiovisuales más inmersivas y flexibles en el futuro.
La constante evolución de la tecnología HDMI, desde sus inicios con versiones como la 1.1 hasta la actual 2.1b, ha sido impulsada por la demanda de mayor ancho de banda, resoluciones más altas y características avanzadas como HDR dinámico y eARC. Si bien la interfaz multimedia de alta definición es una señal digital que transmite ceros y unos, y en teoría debería funcionar o no funcionar, la realidad de la transmisión a través de conductores eléctricos introduce la degradación de la señal como un factor crítico. La calidad del cable, su fabricación, la resolución y la frecuencia de actualización son factores interdependientes que dictan la longitud máxima efectiva de un cable HDMI. Afortunadamente, las innovaciones en materiales y tecnologías de transmisión, como los cables ópticos activos y los extensores de señal, ofrecen soluciones robustas para superar estas limitaciones, asegurando que la calidad de la señal se mantenga óptima incluso en las aplicaciones más exigentes.
