La forma en que nos conectamos a Internet y a otras redes de comunicación ha evolucionado drásticamente a lo largo de los años. Desde las primeras redes telefónicas hasta las velocidades ultrarrápidas de la fibra óptica y las promesas del 5G y 6G, la infraestructura subyacente es un campo complejo de tecnologías activas y pasivas. Comprender estas distinciones es fundamental para apreciar las capacidades, limitaciones y el futuro de la conectividad.
La Era xDSL: Aprovechando la Infraestructura Existente

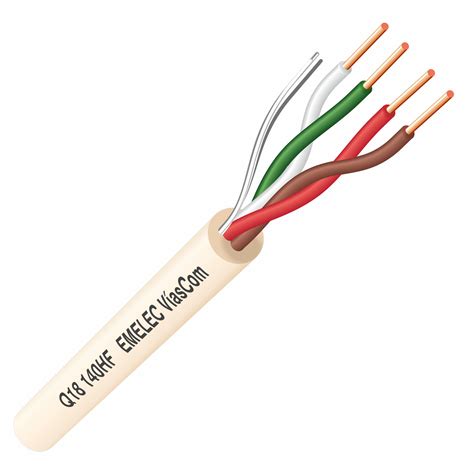

Históricamente, las tecnologías xDSL (Digital Subscriber Line) han sido pilares en las redes de acceso, permitiendo la transmisión de datos de alta velocidad sobre el cableado de pares telefónicos de cobre ya desplegado. La genialidad de xDSL reside en su capacidad para multiplexar la señal de voz tradicional con la señal de datos, aprovechando el espectro de frecuencias superiores del cable de cobre que antes permanecía infrautilizado. Esta ventaja de reutilizar la infraestructura telefónica existente supuso un ahorro considerable en comparación con la necesidad de un nuevo despliegue.
Sin embargo, la naturaleza del medio de transmisión, el cable de cobre, impone limitaciones inherentes. Una de las más significativas es la degradación exponencial de la velocidad con la distancia desde la central telefónica. Los abonados que se encuentran a más de un kilómetro de la central típicamente no pueden acceder a velocidades superiores a los 10 Mbps. Esta dependencia de la longitud de la línea de cobre y la degradación de la señal en entornos ruidosos han sido factores clave que impulsaron la búsqueda de soluciones alternativas.
Además, la tecnología xDSL es intrínsecamente asimétrica, con velocidades de carga considerablemente más bajas que las de descarga. Esta asimetría puede ser un obstáculo para el desarrollo y la adopción de nuevos servicios que requieren una mayor capacidad de carga, como la computación en la nube, la videoconferencia de alta calidad, el teletrabajo intensivo y la telepresencia inmersiva. La inversión en equipos activos, con una vida útil limitada de 5 a 10 años, también representa un factor a considerar en la ecuación económica. En muchos países de la Unión Europea, la infraestructura de cobre está envejeciendo y se está eliminando gradualmente, lo que subraya la necesidad de soluciones más avanzadas. Tecnologías más recientes basadas en el cobre, como Vectoring y G.fast, han logrado aumentar las velocidades, pero continúan enfrentando las mismas limitaciones fundamentales relacionadas con la distancia y la calidad del medio.
Cable Coaxial: Una Alternativa con Redes de Televisión por Cable

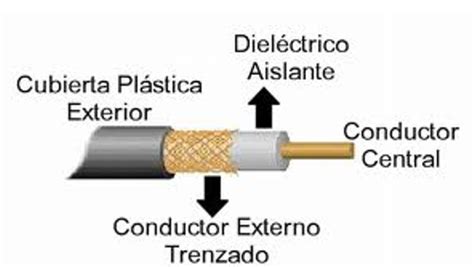

Otra tecnología que ha proporcionado acceso a Internet de banda ancha es el cable coaxial, comúnmente utilizado en las redes de televisión por cable (CATV). El cable coaxial se caracteriza por su estructura: un conductor central de cobre, una capa aislante, un escudo metálico (generalmente de cobre o aluminio) y una cubierta protectora exterior.
La principal ventaja del cable coaxial radica en la inversión relativamente baja necesaria para la infraestructura pasiva, ya que aprovecha redes existentes. Esta infraestructura también ofrece un mayor potencial para velocidades de banda ancha más altas en comparación con las líneas telefónicas tradicionales. Sin embargo, una desventaja notable es que el ancho de banda se comparte entre varios usuarios. Esto puede resultar en una reducción de la disponibilidad durante los períodos pico de tráfico, cuando la demanda es mayor. Además, la falta de separación de servicios en el mercado del cable limita la competencia y, en ocasiones, contribuye a la brecha digital en ciertas áreas.
Banda Ancha por Líneas Eléctricas (BPL): Aprovechando la Red Eléctrica
La banda ancha por líneas eléctricas (BPL) es una tecnología que busca suministrar acceso a Internet a través de las redes de distribución de energía eléctrica de baja y media tensión existentes. Las velocidades que puede ofrecer BPL son comparables a las de las primeras implementaciones de xDSL.
Sin embargo, la viabilidad económica de BPL en áreas poco pobladas presenta desafíos. Para que sea económicamente viable para el usuario final, los hogares deben estar equipados con transformadores que permitan la distribución de la banda ancha a través de las líneas eléctricas. De lo contrario, los precios del acceso a Internet pueden superar a los de las soluciones basadas en cable coaxial y xDSL.
Fibra Óptica: El Futuro de la Conectividad de Alta Velocidad

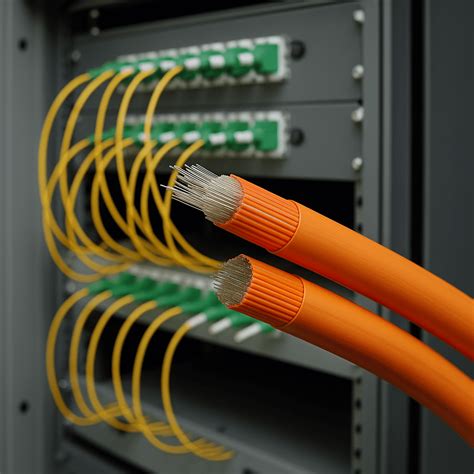

Las líneas de fibra óptica representan la vanguardia en la transmisión de datos, ofreciendo velocidades de transmisión excepcionalmente elevadas y una eficiencia notable. Estas redes consisten en cables de fibra de vidrio que se extienden hasta los hogares de los usuarios finales (FTTH), edificios (FTTB) o armarios de calle (FTTC). Las redes de fibra óptica son capaces de proporcionar velocidades de transmisión de 1 a 10 Gbps en redes de acceso y de 100 Gbps o más en redes troncales o de nivel empresarial. Su rango de eficiencia es muy amplio, abarcando distancias de 10 a 60 km.
El despliegue de infraestructuras de banda ancha por cable, especialmente la fibra óptica, es una tarea que requiere una inversión considerable en costes y recursos. La reducción de estos costes es fundamental para fomentar la inversión en el despliegue de la banda ancha y reducir las barreras de entrada al mercado.
Métodos de Despliegue de Infraestructuras de Fibra Óptica
La instalación de redes de fibra óptica, si bien es crucial para el futuro de la conectividad, implica diversos métodos de despliegue, cada uno con sus propias ventajas y desventajas:
Construcción de Zanjas Abiertas: Este método consiste en abrir y excavar la superficie del terreno para desplegar tuberías de suministro y eliminación. Es factible en una amplia variedad de escenarios topológicos y superficies, ofreciendo una alta durabilidad y sin restricciones para el uso de tuberías y componentes. No obstante, desviarse de la profundidad normal aumenta el riesgo de daños a los cables durante trabajos de construcción o reparación de infraestructuras adyacentes. La restauración de las superficies puede ser compleja, y el entorno se ve afectado por la contaminación acústica y las perturbaciones del tráfico.
Microsendado (Zanja Fresada): En este método, se fresa una hendidura en la superficie del asfalto (carretera, pasarela o carril bici), en la que se insertan microtubos y se sellan posteriormente con relleno. La zanja fresada promete tiempos de construcción cortos y costos significativamente más bajos. Sin embargo, las hendiduras pueden provocar daños en la superficie del asfalto, como grietas, sedimentación o daños por heladas.
Perforación Direccional Horizontal (HDD): Esta técnica permite la colocación de tuberías de protección de cables sin necesidad de zanjas, siendo especialmente útil para cruzar obstáculos como ríos, avenidas o ferrocarriles. Se perfora un agujero piloto controlable entre dos pozos de excavación. El proceso aprovecha movimientos de rotación, carrera e impacto, junto con la licuefacción del suelo, para propulsar la tubería en diversas condiciones del terreno. Un fluido de perforación de bentonita se utiliza para aflojar y extraer el suelo. Una desventaja es que en terrenos sueltos y a poca profundidad, el fluido de perforación puede escapar a la superficie, causando "explosiones".
Cohete de Desplazamiento (Pipe Ramming): Este método de desplazamiento de tierra utiliza un martillo de desplazamiento accionado neumáticamente (un "cohete") que se impulsa a través del suelo mediante aire comprimido. Se introduce un tubo protector en el conducto creado durante la operación. Las ventajas incluyen el ahorro en costos de excavación y restauración, y la menor necesidad de restricciones de tráfico. El método ahorra tiempo, ya que las tuberías se alimentan directamente con el cohete. La principal desventaja es que la profundidad de despliegue debe ser al menos diez veces el diámetro del cohete para evitar el abultamiento de la superficie del terreno.
Método de Arado (Trenching Plow): Durante el proceso de arado, un arado de despliegue es arrastrado a través del suelo con la ayuda de un tractor. Este método es eficiente para tendidos largos y rectos.
Instalación en Conductos Existentes (Canalización): En conductos no accesibles, se utilizan robots de montaje, mientras que en áreas transitables, el trabajo lo realizan técnicos. Las rutas deben planificarse cuidadosamente para no obstaculizar el servicio y la seguridad. El espacio requerido en el sistema de tuberías es mínimo y no representa un obstáculo significativo para las condiciones de flujo. La ventaja principal es la evitación de instalaciones terrestres costosas y prolongadas al utilizar infraestructura existente. Sin embargo, la situación local debe ser analizada adecuadamente, y hasta ahora, las conexiones domésticas directas a través de este método han sido limitadas.
Instalación Aérea: Los cables de fibra óptica se colocan sobre mástiles de madera o postes de calle existentes, un método utilizado principalmente en rutas de conexión en líneas de alta y muy alta tensión. Una desventaja es que el sistema de cable está expuesto a influencias externas más fuertes, aumentando su susceptibilidad. La ventaja es que se evitan las conexiones de "primera milla" necesarias en otros despliegues.
Tecnologías Inalámbricas Avanzadas: 5G, 6G y Satélite
El panorama de la conectividad no se limita a las redes cableadas. Las tecnologías inalámbricas están experimentando avances exponenciales:
- 5G y 6G: El 5G representa la quinta generación de estándares de telecomunicaciones móviles, ofreciendo mejoras significativas en cobertura, eficiencia de señalización, tasas de transmisión y latencia reducida, con tiempos de respuesta de extremo a extremo de hasta 1 milisegundo y velocidades de hasta 10 Gbps de carga y 20 Gbps de descarga. Las tecnologías 6G, en sus etapas iniciales de desarrollo, prometen mover las capacidades de Gigabit a Terabit y tiempos de respuesta sub-milisegundos, con los primeros productos e infraestructuras esperados para finales de esta década.

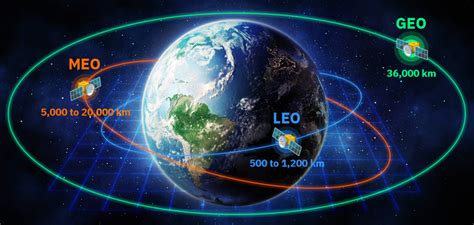

- Banda Ancha por Satélite: La banda ancha por satélite establece conexiones a Internet de alta velocidad a través de satélites en órbita geoestacionaria (GEO) o no geoestacionaria (NGSO), incluyendo órbitas terrestres medias (MEO) y bajas (LEO). Requiere una baja inversión en infraestructura pasiva, ya que no se necesitan redes troncales regionales o de área extensas. Sin embargo, el número total de usuarios cubiertos en una región es limitado. La latencia inherente, especialmente en satélites GEO (alrededor de 600 ms), dificulta ciertas aplicaciones. Los satélites LEO, al orbitar más cerca de la Tierra (160-2000 km), permiten velocidades de transmisión de datos más altas, cubren áreas amplias y facilitan un acceso más asequible. Iniciativas europeas como IRIS2, Eutelsat OneWeb y SES mPOWER están impulsando la innovación en constelaciones de satélites LEO para ofrecer conectividad global. SpaceX, con su proyecto Starlink, ha puesto en órbita miles de satélites LEO de bajo coste para proporcionar Internet satelital a áreas desatendidas y competir en mercados urbanos.
Estaciones de Plataforma de Alta Altitud (HAPS): Las HAPS, como las Estaciones Base de Telecomunicaciones Móviles Internacionales (HIBS), son plataformas aéreas que operan como estaciones base voladoras. Pueden integrarse con la red 5G para complementar la cobertura terrestre, aprovechando plataformas en la estratosfera para una cobertura mucho más amplia que las soluciones convencionales. Un desafío para HIBS es cumplir con los estrictos objetivos de confiabilidad operativa y disponibilidad de las redes de telecomunicaciones tradicionales.
Globos de Internet: Proyectos como el ahora cerrado Google Loon enviaban globos a la estratosfera para transmitir señales de Internet. Si bien la tecnología era capaz de llevar acceso a Internet a lugares remotos, el proyecto fue cerrado debido a inviabilidad económica, no a fallos técnicos. Los globos enfrentaban desafíos como la fragilidad del material debido al frío extremo, la exposición a radiación ultravioleta y cósmica, y diferencias de presión.
LiFi (Light Fidelity): LiFi es una tecnología de comunicación inalámbrica bidireccional de alta velocidad que utiliza luz visible, infrarroja o ultravioleta en lugar de ondas de radiofrecuencia. La luz de los diodos emisores de luz (LED) sirve como medio de transmisión. LiFi tiene el potencial de ser más rápido que WiFi, alcanzando velocidades de hasta 224 Gbps en condiciones de laboratorio. Sin embargo, la tecnología ofrece comunicación en un rango corto, y la baja fiabilidad y los altos costos de instalación son posibles inconvenientes.

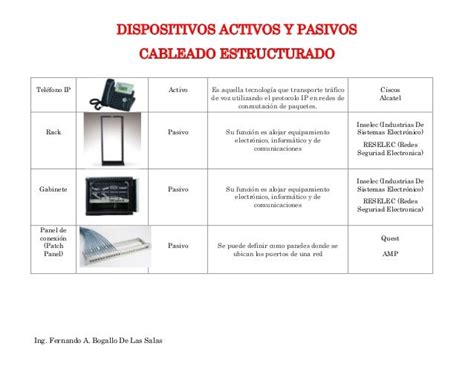

Dispositivos Activos vs. Pasivos: El Corazón de la Conectividad
La distinción fundamental entre dispositivos activos y pasivos es crucial para entender el funcionamiento de las redes:
Dispositivos Pasivos: Un dispositivo pasivo es aquel que puede exhibir sus características externas de forma independiente, sin depender de una fuente de alimentación externa. Estos dispositivos no generan armónicos durante su funcionamiento, sino que pueden producir ruido y cambios de fase. Se utilizan principalmente para la transmisión de señales o la "amplificación de señales" a través de la direccionalidad. Ejemplos incluyen cables, conectores, splitters ópticos, y ciertos tipos de antenas. En el contexto de las redes xDSL, los cables de cobre y los componentes pasivos asociados a su infraestructura son ejemplos. En las redes ópticas pasivas (POL), los splitters ópticos son elementos pasivos clave.
Dispositivos Activos: Los dispositivos activos, por otro lado, requieren una fuente de alimentación externa para funcionar correctamente. Además de la potencia para sus propios circuitos funcionales, necesitan energía de trabajo normal. Para que funcionen con normalidad, además de la potencia en sus propios circuitos funcionales, también deben contar con la potencia de trabajo normal. Ejemplos típicos incluyen triodos, transistores de efecto de campo y la mayoría de los circuitos integrados llenos de transistores. Los dispositivos activos se utilizan generalmente para la amplificación, transformación, control y procesamiento de señales. En redes, estos incluyen routers, switches, módems, tarjetas de red, y equipos como la OLT (Optical Line Terminal) en redes POL.
Los dispositivos activos consumen energía eléctrica o convierten la energía eléctrica en otras formas de energía. Solo necesitan señales de entrada y pueden funcionar normalmente sin fuente de alimentación externa. Y también consume energía eléctrica.
Passive Optical LAN (POL): Una Nueva Frontera en Redes Locales

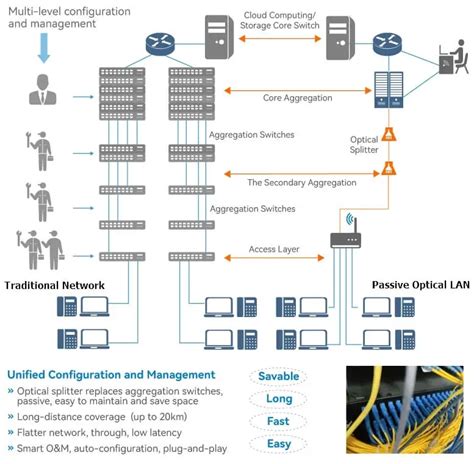

Las redes ópticas pasivas (POL), conocidas como Passive Optical LAN (POL), están emergiendo como una alternativa robusta y eficiente a las redes LAN tradicionales basadas en cableado estructurado de cobre. Ampliamente utilizadas en entornos exteriores como FTTH y PON (Passive Optical Network), las redes POL están ganando terreno en el mercado, desplazando gradualmente el cableado estructurado de cobre.
La fibra óptica, como medio de transmisión en POL, ofrece inmunidad total a los ruidos electromagnéticos, amplias distancias de transmisión y una flexibilidad notable gracias a los estándares en constante evolución. Estas características permiten que las redes POL superen significativamente a las redes de cableado estructurado, que han dominado durante décadas.

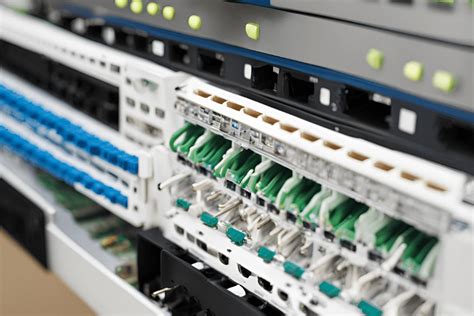

Una red POL se compone de un equipo central, la OLT (Optical Line Terminal), que actúa como el núcleo de la red. La OLT se encarga de conectar todas las conexiones provenientes de routers, almacenamiento, servidores y de concentrar todos los puestos de trabajo donde se ubican los CPE (Customer Premises Equipment). El despliegue se basa completamente en fibra óptica y elementos pasivos, conformando la ODN (Optical Distribution Network). La gran ventaja de la ODN es la ausencia de elementos activos entre la OLT y los CPEs en los puestos de trabajo.
La OLT es un equipo de capa 2/3 que centraliza las conexiones de redes superiores mediante puertos Ethernet (en cobre o fibra activa) y puertos PON (Passive Optical Network) conectados a fibras ópticas monomodo. Cada puerto PON puede gestionar hasta 128 conexiones por fibra, según el estándar GPON (Gigabit-Capable Passive Optical Network) ITU-T G984. La OLT organiza, gestiona y monitoriza estas comunicaciones por puerto. Por su parte, los CPEs (ONTs - Optical Network Terminals) ofrecen diversas interfaces para soportar diferentes servicios, como puertos RJ45 de 1 Gbps, WiFi, FXS, USB, RF y POE.
Las redes POL reducen el uso de cable de cobre y eliminan la necesidad de equipamiento intermedio activo, como switches, lo que resulta en una menor latencia. También ahorran espacio al eliminar la necesidad de cuartos de telecomunicaciones intermedios, reemplazándolos con cajas de pase totalmente pasivas.
En las redes GPON, se emplea una topología en estrella, con la OLT en el centro y las ONTs en los extremos. Cada puerto PON gestiona hasta 128 conexiones simultáneas a través de una sola fibra óptica, con un ancho de banda simétrico de 2.4 Gbps, aunque los equipos comerciales suelen ofrecer 2.4 Gbps de bajada y 1.2 Gbps de subida. Actualmente, se manejan hasta 64 hogares por puerto para conexiones GPON FTTH y aproximadamente 32 puestos de trabajo por puerto para conexiones GPON POL. Las ONTs se conectan a la OLT mediante fibra óptica y splitters.
Para coordinar la transmisión, se utiliza la técnica TDM (Time Division Multiplexing) en el canal descendente, donde los datos se envían desde la OLT a todas las ONTs en la longitud de onda de 1490 nm. En el canal ascendente, se emplea TDMA (Time Division Multiple Access), asignando tiempos específicos a cada elemento de la red para transmitir. Esta sincronización se complementa con técnicas de control de acceso al medio como Ranging y ecualización. En el canal descendente, cada ONT toma los paquetes que le corresponden y descarta el resto. En el canal ascendente, cada equipo ONT tiene una ventana de tiempo asignada para transmitir, evitando colisiones. Los paquetes se multiplexan en tiempo y son recibidos por la OLT.
La OLT recibe el tráfico de las ONTs en ráfagas, siguiendo una estricta sincronización y transmitiendo datos según el mapa de transmisión (Bandwidth Map) generado por la OLT, el cual utiliza un mecanismo de asignación dinámica de ancho de banda (BDA). El tráfico de datos de los usuarios se organiza en tramas GEM, agrupadas en entidades llamadas GEM port, las cuales se ubican en contenedores de transmisión lógicos (T-CONT).
APOLAN (Advanced Passive Optical LAN) es una asociación sin fines de lucro que promueve la tecnología POL, y BICSI (Building Industry Consulting Service International) la incluye en sus recomendaciones. En una red tradicional de cableado estructurado, el Centro de Datos (DC) alberga equipos de acceso WAN y Switches CORE. En contraste, una red POL emplea una OLT en el centro de datos con puertos PON que ofrecen salida de fibra monomodo capaz de cubrir hasta 20 km hasta el puesto de trabajo, eliminando la necesidad de racks intermedios para largas distancias. Si se requiere un rack intermedio, solo se necesita una caja pasiva con splitters.
Las conexiones y velocidades de POL son comparables a las redes tradicionales de cobre (Ethernet 1000base-T), ya que las ONTs disponen de puertos RJ45 de 1 Gbps y pueden incluir WiFi, FXS, USB y POE. POL es compatible con cualquier computadora existente a través de la ONT y ofrece protocolos de nivel 2 y nivel 3 (VLAN, seguridad, filtros, direccionamiento MAC e IP). La ausencia de equipos intermedios entre la ONT y la OLT reduce la latencia. Las OLT cuentan con bocas de UP-link para conectar la LAN con la WAN o servidores.
La instalación de POL es rápida debido al menor uso de cables y a la facilidad de las conexiones y la conectorización manual. Una OLT de 1 unidad de Rack puede tener 8 puertos PON, 4 SFP+, 8 RJ45 10/100/1000 Gbps y 8 puertos SFP.
En términos de inversión y mantenimiento, POL optimiza los costos a mediano y largo plazo. Aunque los costos de materiales varían, la instalación de fibra óptica es generalmente más económica que la de cobre para redes con más de 50 puestos dobles, ofreciendo las mismas prestaciones técnicas que PON. El CAPEX es menor en comparación con un despliegue UTP Cat 6A, y la instalación y el conexionado pueden reducirse significativamente. Mientras que el cableado UTP tiene una vida útil de 5-6 años, la fibra óptica dura aproximadamente 20 años, ya que los futuros estándares PON utilizarán la misma infraestructura.
La fibra óptica es inmune a ruidos electromagnéticos, eliminando la necesidad de protecciones adicionales presentes en el cobre. El OPEX es menor debido a un mantenimiento reducido. La fibra óptica monomodo reduce la densidad de ocupación del cableado, y la norma ITU-T G.657 permite un radio de curvatura considerablemente menor, facilitando la instalación.
En un edificio de 10 pisos con 100 puestos de trabajo por piso (1000 en total), una instalación POL podría requerir solo una OLT con 32 puertos y una patchera de fibra de 32 conectores LC. En cuanto al consumo energético, una solución POL consume significativamente menos energía que una red tradicional de switches con aires acondicionados en cada sala de comunicaciones.
Se ha demostrado que un solo hilo de fibra óptica monomodo puede transmitir hasta 101 Tbps. Si bien la electrónica puede requerir actualizaciones, la infraestructura de fibra óptica existente puede ser reutilizada, lo que representa una ventaja económica significativa. El cableado estructurado ha evolucionado a través de categorías (Cat 5 a Cat 8), volviéndose más complejo y voluminoso. En contraste, la fibra óptica se vuelve más asequible, flexible y las técnicas de interconexión mejoran.
Los equipos GPON actuales se rigen por la norma ITU-T G.984 con velocidades de bajada de 2.5 Gbps en el puerto PON. Sin embargo, tecnologías como 10GPON asimétrico (10 Gbps bajada / 2.5 Gbps subida) bajo ITU-T G.987 y 10GPON simétrico bajo ITU-T G.9807 ya se están comercializando.
Con Passive Optical LAN, no solo se garantiza una infraestructura de comunicaciones confiable, sino que también se logra la convergencia de diversos servicios. Con el mismo cableado, se pueden ofrecer video, datos, telefonía e interconectar cualquier equipo o sensor IP. La tecnología se implementa no solo en entornos domésticos, sino también industriales, debido a su capacidad para cubrir distancias superiores a 20 km y su inmunidad al ruido eléctrico. El objetivo continuo ha sido acercar la fibra óptica al usuario final, reduciendo costos de inversión y mantenimiento. La fibra óptica disminuye el consumo de energía y el uso de plástico al requerir menos cables.
