Curso Profibus DP: Dominando la Comunicación Industrial para el Futuro

La comunicación industrial es la columna vertebral de la automatización moderna, permitiendo la interconexión y el control eficiente de procesos en una vasta gama de sectores. Dentro de este panorama, PROFIBUS DP (Decentralized Periphery) se erige como un protocolo de bus de campo robusto y ampliamente adoptado, fundamental para la transmisión de datos en tiempo real entre equipos de automatización. Entender a fondo su funcionamiento, arquitectura y aplicación es crucial para profesionales que buscan optimizar la confiabilidad y el rendimiento de las redes industriales. Este curso intensivo está diseñado para proporcionar un conocimiento profundo sobre la tecnología PROFIBUS DP, capacitando a los participantes para diseñar, poner en marcha, operar, diagnosticar y corregir errores en estas redes.

Introducción a la Comunicación Industrial y PROFIBUS

La necesidad de una comunicación industrial eficiente y confiable ha impulsado el desarrollo de diversos protocolos de bus de campo. Estos sistemas permiten la transmisión de datos entre dispositivos de campo (sensores, actuadores, variadores de frecuencia, etc.) y los sistemas de control centralizados (PLCs, PCs industriales), superando las limitaciones de las arquitecturas cableadas tradicionales punto a punto. Las ventajas de una red de bus de campo incluyen la reducción significativa del cableado, la estandarización de la comunicación, la facilitación del diagnóstico y la posibilidad de integrar una gran cantidad de dispositivos en una única red. Sin embargo, también presentan desafíos relacionados con la planificación, instalación y mantenimiento para garantizar su óptimo funcionamiento.

PROFIBUS, un estándar global abierto desarrollado por PI (PROFIBUS & PROFINET INTERNATIONAL), es uno de los protocolos de bus de campo más extendidos en la industria. Su diseño se centra en la comunicación rápida y eficiente, lo que lo hace ideal para aplicaciones de automatización de procesos y de maquinaria. La amplia participación en el ámbito industrial de estos protocolos y la necesidad de brindar confiabilidad a las redes instaladas, hacen de este un curso ideal para entender todos los aspectos técnicos que están involucrados.

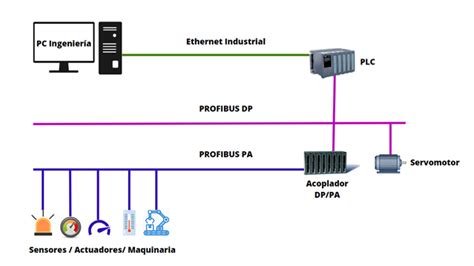

Arquitectura y Componentes de una Red PROFIBUS DP

PROFIBUS DP se caracteriza por su arquitectura maestro-esclavo, donde uno o varios maestros (Master Clase 1, Master Clase 2) controlan la comunicación con múltiples dispositivos esclavos (DP esclavos). Los maestros son típicamente PLCs o PCs industriales que inician la comunicación y solicitan datos de los esclavos, mientras que los esclavos son dispositivos de campo que responden a las solicitudes del maestro y envían sus datos.

Existen diferentes capas físicas disponibles para PROFIBUS DP, siendo la más común la basada en RS-485, que permite la transmisión de datos a altas velocidades y distancias considerables. La comunicación se basa en un modelo de intercambio de datos cíclico y acíclico. El intercambio cíclico se refiere a la transferencia regular y predefinida de datos de proceso (entradas y salidas), mientras que el intercambio acíclico se utiliza para la transmisión de datos de diagnóstico, parametrización o configuración.

Los componentes clave de una red PROFIBUS DP incluyen:

• Maestros: Dispositivos que controlan la red, como PLCs. Se distinguen entre Master Clase 1 (control principal) y Master Clase 2 (para configuración o diagnóstico).
• Dispositivos DP Esclavos: Sensores, actuadores, variadores de frecuencia, módulos de E/S remotas (RIO) y otros dispositivos de campo que se comunican con los maestros.
• Componentes Auxiliares:
  • Acopladores DP/DP: Permiten la interconexión de dos segmentos PROFIBUS DP independientes.
  • Acopladores IE/DP: Facilitan la comunicación entre redes PROFIBUS DP y redes basadas en Ethernet Industrial (PROFINET).
  • Repetidores: Extienden la longitud del bus PROFIBUS, permitiendo cubrir mayores distancias.
  • Hubs y Switches PROFIBUS DP: Utilizados para crear topologías más complejas y mejorar la redundancia en la red.
• Cableado: El cableado para PROFIBUS DP, típicamente de 2 hilos, es crucial para la integridad de la señal. Se deben seguir estrictas prácticas de instalación para minimizar interferencias.

Tipos de PROFIBUS y Perfiles de Red

Además de PROFIBUS DP, existen otras variantes del protocolo PROFIBUS, cada una adaptada a necesidades específicas:

• PROFIBUS PA (Process Automation): Diseñado para aplicaciones en áreas de proceso, especialmente en entornos con riesgo de explosión. Utiliza la tecnología de comunicación intrínsecamente segura y permite la alimentación de los dispositivos a través del mismo cable de comunicación.
• PROFIBUS FMS (Fieldbus Message Specification): Una versión más antigua y compleja, orientada a la comunicación de datos más elaborada entre dispositivos y sistemas de control, incluyendo la transferencia de programas. Aunque menos común en nuevas implementaciones, todavía se encuentra en sistemas legados.

Los Perfiles de Red PROFIBUS son especificaciones estandarizadas que definen el comportamiento y la comunicación de tipos específicos de dispositivos (por ejemplo, variadores de frecuencia, encoders, sistemas RIO). Estos perfiles aseguran la interoperabilidad entre dispositivos de diferentes fabricantes, facilitando la integración en la red. La utilización de perfiles estandarizados simplifica la configuración y el diagnóstico, ya que los parámetros y las funciones de los dispositivos se comportan de manera predecible.

Configuración y Direccionamiento de Dispositivos

La configuración de una red PROFIBUS DP implica la asignación de direcciones únicas a cada dispositivo (maestro y esclavo). El direccionamiento de dispositivos en la red es fundamental para que los maestros puedan identificar y comunicarse con los esclavos correctos. Cada dispositivo DP esclavo tiene una dirección asignada, generalmente configurada mediante interruptores DIP en el propio dispositivo o a través de software de configuración.

Los archivos GSD (Generic Station Description) son archivos de texto que describen las capacidades de un dispositivo PROFIBUS (maestro o esclavo) a las herramientas de ingeniería. Estos archivos contienen información sobre los tipos de datos que el dispositivo puede intercambiar, sus parámetros de configuración, sus capacidades de diagnóstico y el modelo de comunicación empleado. Las herramientas de software de configuración utilizan los archivos GSD para importar y configurar los dispositivos en la red.

La estructura de los telegramas PROFIBUS DP define el formato de los mensajes intercambiados en la red. Estos telegramas contienen información esencial como la dirección de origen y destino, el tipo de mensaje, los datos de configuración, los datos de diagnóstico y los datos de proceso. Comprender la estructura de estos telegramas es vital para el diagnóstico avanzado y el análisis del tráfico de datos.

Buenas Prácticas de Instalación y Diagnóstico

La evaluación de buenas prácticas de instalación es un pilar fundamental para garantizar la fiabilidad y el rendimiento a largo plazo de una red PROFIBUS DP. Una instalación deficiente puede ser la causa principal de problemas de comunicación, como errores de transmisión, pérdida de datos e interrupciones intermitentes.

Aspectos clave a considerar incluyen:

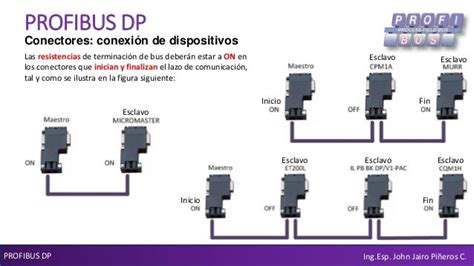

• Cableado: Utilizar el cable PROFIBUS DP recomendado, asegurando una correcta terminación del bus con resistencias (terminadores) en ambos extremos para evitar reflexiones de señal. La longitud máxima del bus y la distancia entre dispositivos dependen de la velocidad de transmisión utilizada.
• Interferencias: Proteger el cableado de interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI) mediante el uso de cables apantallados y la correcta puesta a tierra de los equipos. Evitar la proximidad de cables PROFIBUS a cables de potencia o fuentes de alta tensión.
• Topología: Aunque PROFIBUS DP es inherentemente una red lineal (bus), se pueden utilizar repetidores o acopladores para crear segmentos más largos o estructuras ramificadas controladas. Es importante evitar bucles en la topología.
• Conexiones: Asegurar que todas las conexiones (enchufes, conectores) estén firmemente asentadas y sean de alta calidad.

El diagnóstico y monitoreo de la red son esenciales para identificar y resolver problemas de manera proactiva. Las herramientas de ingeniería y software de configuración, como los analizadores y monitores de red PROFIBUS DP, permiten:

• Monitorear el tráfico de datos en tiempo real: Observar los telegramas que fluyen por la red para detectar anomalías.
• Analizar el intercambio cíclico y acíclico de datos: Verificar la correcta transferencia de datos de proceso y la comunicación de diagnóstico.
• Diagnósticos estándar y extendidos: Los dispositivos PROFIBUS DP proporcionan información de diagnóstico, que puede ser accedida por los maestros. Estos diagnósticos pueden ser estándar (información básica sobre el estado del dispositivo) o extendidos (información detallada sobre fallas y parámetros específicos).
• Interpretar alarmas y mensajes de error: Comprender el significado de las alarmas y mensajes de error reportados por los dispositivos para identificar la causa raíz del problema.

El procedimiento de inicio de dispositivos PROFIBUS es un proceso secuencial que ocurre cuando un dispositivo se conecta a la red o se reinicia. Este proceso incluye el establecimiento de la comunicación, la configuración del dispositivo y la entrada en el modo cíclico de comunicaciones. La temporización de redes PROFIBUS es crítica, ya que los tiempos de respuesta del maestro y de los esclavos deben estar dentro de los límites especificados para asegurar una operación fluida.

Herramientas de Ingeniería y Diagnóstico Avanzado

La utilización de herramientas de ingeniería y software de configuración es indispensable para el diseño, puesta en marcha y mantenimiento de redes PROFIBUS DP. Estas herramientas facilitan la creación de la topología de red, la configuración de los parámetros de comunicación de cada dispositivo, la generación de los archivos GSD y la asignación de direcciones.

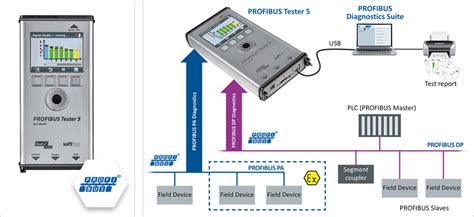

Además de las herramientas de configuración, existen analizadores de redes PROFIBUS DP y monitores de red PROFIBUS DP que permiten un análisis profundo del tráfico de datos. Estos instrumentos pueden capturar y decodificar los telegramas PROFIBUS, proporcionando información detallada sobre el estado de la comunicación, la presencia de errores, el rendimiento de la red y la identificación de posibles cuellos de botella.

El concepto de Robust Repeating es una función específica ofrecida por algunos dispositivos como los ProfiHubs de Anybus Diagnostics. Esta característica mejora la integridad de la señal en redes PROFIBUS, especialmente en instalaciones largas o en entornos con alta interferencia electromagnética. El "Robust Repeating" ayuda a regenerar la señal y a mantener una comunicación estable, mitigando los efectos de la atenuación y el ruido.

Simulación de Fallas

Una parte integral de la capacitación en PROFIBUS DP es la simulación de fallas en una red PROFIBUS. Mediante el uso de hardware y software especializados, se pueden recrear escenarios de fallas comunes, como desconexiones de cable, cortocircuitos, interferencias inducidas o fallos de dispositivos. Los participantes pueden practicar la aplicación de procedimientos de diagnóstico estructurado para identificar la ubicación y la causa de las fallas, y luego implementar las soluciones adecuadas.

Mantenimiento Preventivo y Resolución de Problemas

La aplicación de protocolos de mantenimiento preventivo es crucial para minimizar el tiempo de inactividad no planificado y asegurar la continuidad operativa de las redes PROFIBUS DP. Esto puede incluir inspecciones regulares del cableado, verificación de conexiones, monitoreo del rendimiento de la red y actualización de firmware de los dispositivos.

La identificación de fallas comunes en redes PROFIBUS es una habilidad clave para cualquier técnico o ingeniero de automatización. Algunas de las fallas más frecuentes incluyen:

• Problemas de cableado: Conexiones defectuosas, cable dañado, terminación inadecuada.
• Interferencias electromagnéticas: Causadas por la proximidad a equipos eléctricos de alta potencia, variadores de frecuencia o soldadoras.
• Direccionamiento incorrecto: Dispositivos con la misma dirección o direcciones no válidas.
• Configuración errónea: Parámetros de comunicación incorrectos en los dispositivos o en el maestro.
• Sobrecarga de la red: Demasiados datos o una tasa de comunicación demasiado alta para la capacidad de la red.
• Fallas de dispositivos: Mal funcionamiento de un maestro o esclavo.

Para abordar estas fallas, se aplican procedimientos de diagnóstico estructurado. Esto implica un enfoque metódico que comienza con la recopilación de información sobre los síntomas de la falla, seguida de la verificación de los aspectos más comunes (cableado, alimentación), y luego el uso de herramientas de diagnóstico para aislar el problema. La interpretación de las alarmas y mensajes de error proporcionados por los dispositivos es un paso crítico en este proceso.

Capacitación y Certificación

Este entrenamiento intensivo y profundo cubre todo el ciclo de vida de una red PROFIBUS DP. La metodología de dictado puede variar, ofreciendo modalidades presenciales en centros de entrenamiento, capacitación "In Company" adaptada a las necesidades de la empresa, o modalidades online sincrónicas con guía directa del instructor.

El grupo de interés para este curso incluye profesionales independientes o empleados vinculados con el área de automatización y control industrial, involucrados en el diseño, operación, mantenimiento o diagnóstico de redes PROFIBUS. No se exigen conocimientos previos, aunque se recomienda una base de redes de control industrial.

Los objetivos del entrenamiento son claros: brindar un conocimiento profundo sobre la tecnología PROFIBUS DP, permitiendo a los participantes diseñar, poner en marcha, operar, diagnosticar y corregir errores en estas redes. Se enfatiza el uso de modernas herramientas de monitoreo y diagnóstico para evaluar la "salud" de las redes y resolver una amplia variedad de fallas, todo de acuerdo con los lineamientos de PROFIBUS & PROFINET INTERNATIONAL.

Al finalizar el curso, los participantes validan sus conocimientos mediante un examen teórico y práctico, obteniendo un certificado emitido y avalado por la organización PI International. Todo el contenido del curso está auditado y aprobado por PI International, y los instructores están calificados por esta misma organización para impartir la capacitación.

La Organización PI (PROFIBUS & PROFINET INTERNATIONAL) juega un papel crucial en la estandarización, promoción y soporte de los protocolos PROFIBUS y PROFINET a nivel mundial. Su labor asegura la interoperabilidad y la continua evolución de estas tecnologías de comunicación industrial.

En resumen, este curso es la respuesta para quienes buscan respuestas concretas a preguntas como: ¿Cómo funciona una red PROFIBUS? ¿Qué debo tener en cuenta al diseñarla? ¿Cuáles aspectos son importantes en la instalación? ¿Cómo debo configurarla? ¿Cómo diagnostico y resuelvo los problemas? Y mucho más. Es una inversión fundamental para asegurar la eficiencia, confiabilidad y el futuro de las redes de automatización industrial.
