En un mundo cada vez más interconectado, donde la comunicación y el entretenimiento son pilares fundamentales de nuestra vida diaria, el cable coaxial emerge como una tecnología robusta y versátil que ha impulsado, y sigue impulsando, tanto la transmisión de datos de alta velocidad como la entrega de contenido televisivo. A pesar del auge de tecnologías más recientes como la fibra óptica, el cable coaxial mantiene una presencia significativa en nuestra infraestructura de conectividad global, demostrando su durabilidad y adaptabilidad a lo largo de décadas de evolución tecnológica.
¿Qué es y Cómo Funciona un Cable Coaxial?

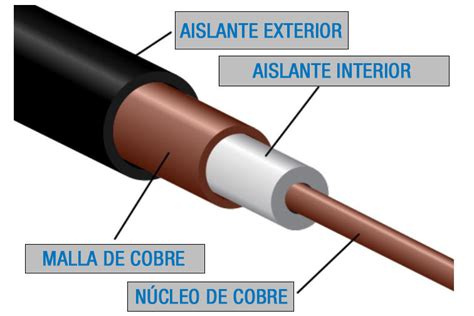

El cable coaxial, también conocido simplemente como "coaxial" o "coaxcable", es un tipo de cable de red diseñado específicamente para transportar señales eléctricas de alta frecuencia. Su estructura particular le confiere características únicas que lo distinguen de otros tipos de cableado. En esencia, un cable coaxial consta de varios componentes concéntricos, cada uno desempeñando un papel crucial en la integridad de la señal:
- Núcleo Conductor (D): Situado en el centro del cable, este es el conductor principal que transporta la información o la señal. Tradicionalmente, este núcleo es de cobre, ya sea sólido o compuesto por varios hilos. Es el "vivo" del cable, por donde viajan los datos que queremos transmitir.
- Aislamiento Dieléctrico: Rodeando al núcleo conductor, encontramos una capa de material aislante, a menudo un polímero plástico. Este dieléctrico es fundamental, ya que separa físicamente el núcleo de la malla exterior y sus características influyen directamente en la calidad de la señal y en la impedancia del cable.
- Malla o Blindaje (B): Exterior al dieléctrico, se encuentra una capa conductora, típicamente una malla metálica trenzada (de cobre, aluminio o alguna aleación). Esta malla actúa como el conductor de retorno y, de manera crucial, como blindaje. Su función es absorber y desviar las interferencias electromagnéticas y de radiofrecuencia externas, impidiendo que contaminen la señal transportada por el núcleo. Cuanto mayor sea la cobertura de la malla (medida en porcentaje), mejor será el apantallamiento.
- Cubierta Exterior Aislante: Finalmente, todo el conjunto está recubierto por una capa protectora externa, generalmente de PVC o polietileno. Esta cubierta protege al cable de daños físicos, agentes ambientales como el polvo, el agua o el calor, y facilita su instalación. Para aplicaciones específicas, como en bibliotecas o teatros, se emplean cubiertas libres de halógenos que no propagan la llama.
Esta construcción multicapa asegura que la información transportada por el núcleo esté protegida de ruidos eléctricos y otras interferencias. El campo electromagnético que transporta la señal se confina en el espacio entre el conductor interior y la pantalla exterior, lo que permite que los cables coaxiales se instalen cerca de objetos metálicos sin sufrir las pérdidas de potencia que afectarían a otros tipos de líneas de transmisión de radio.
Un Legado Histórico y Evolutivo
El cable coaxial fue creado en la década de 1930, respondiendo a la necesidad de transportar señales de radiofrecuencia (RF) de manera eficiente, desde las antenas hasta los receptores. Su diseño lo convirtió en la columna vertebral de las primeras redes de televisión por cable (CATV) y en un componente esencial para la transmisión de señales de radio y audio profesional. Antes de que la fibra óptica se generalizara, el coaxial también desempeñaba un papel importante en sistemas de telefonía analógica, permitiendo la transmisión de miles de circuitos de voz mediante multiplexación por división de frecuencia (FDM).
Aunque no se han creado significativamente nuevos tipos de cable coaxial en años recientes, los existentes han sido objeto de mejoras continuas para optimizar su rendimiento. La industria ha desarrollado una nomenclatura estandarizada para identificar estos cables, siendo las siglas "RG" (originalmente "Radio Government" o "Radio Guide") seguidas de un número (que indica el tipo de cable) y, a menudo, la letra "U" (Universal) las más comunes.
Tipos de Cable Coaxial y sus Aplicaciones
Si bien existen numerosos tipos de cable coaxial, tres de ellos son los más ampliamente utilizados en la actualidad, cada uno con características y aplicaciones específicas:

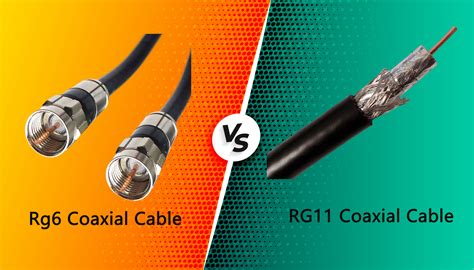

Cable Coaxial RG-6: Este es uno de los tipos más populares y versátiles, utilizado tanto en aplicaciones residenciales como comerciales. El RG-6 es ideal para la televisión de alta definición (HD) y permite tiradas de cable de varias decenas de metros sin una pérdida de señal apreciable. Se emplea comúnmente para la distribución de señales de televisión por cable, servicios de internet de banda ancha y sistemas de videovigilancia. Su mayor diámetro comparado con el RG-59 le confiere una mejor capacidad para transportar señales de alta frecuencia con menor atenuación.
Cable Coaxial RG-59: Considerado el predecesor del RG-6, el RG-59 es más delgado, maleable y económico. Sin embargo, su capacidad de transmisión es más limitada; apenas puede enviar una señal útil a lo largo de unos pocos metros antes de que se degrade significativamente. Aunque ya no es la opción preferida para HD, todavía puede ser adecuado para sistemas de videovigilancia de baja resolución o en aplicaciones donde la distancia es muy corta y el costo es un factor determinante.
Cable Coaxial RG-11: Este tipo de cable coaxial se distingue por tener un diámetro mayor y, consecuentemente, una atenuación de señal considerablemente menor que el RG-6. Su principal ventaja es su capacidad para cubrir distancias mucho más largas sin degradación significativa de la señal. Por esta razón, el RG-11 se reserva para aplicaciones especiales que requieren un rendimiento superior en largas tiradas, como en sistemas de transmisión de televisión por satélite o en redes de cable de área amplia (CATV) a gran escala. Su costo es también notablemente más elevado.
Para el uso doméstico general, el RG-6 es la elección predominante. En instalaciones externas que implican largas tiradas de cable, se tiende a optar por el RG-11 debido a su menor pérdida de señal.
El Cable Coaxial en la Era Digital: Internet y Televisión
A pesar de la creciente popularidad de la fibra óptica, el cable coaxial sigue siendo un actor fundamental en la entrega de servicios de Internet de banda ancha y televisión.
Internet por Cable Coaxial
En los sistemas de acceso a Internet por cable (conocidos como "cablemódems"), el cable coaxial actúa como el conducto principal que conecta el módem del usuario con la infraestructura de la red del Proveedor de Servicios de Internet (ISP). Esta tecnología permite velocidades de descarga que pueden variar desde unos pocos megabits por segundo (Mbps) hasta 1 Gigabit por segundo (Gbps), lo cual es suficiente para la mayoría de las actividades en línea, incluyendo la navegación web, la transmisión de video en alta definición y los juegos en línea.
La principal fortaleza del cable coaxial en este ámbito radica en su amplia cobertura. Las redes de cable coaxial están extensamente desplegadas, lo que significa que es probable que estén disponibles en muchas áreas urbanas y suburbanas donde la fibra óptica aún no ha llegado o su implementación es costosa. Además, el cable coaxial ofrece una conexión generalmente confiable y de baja latencia cuando la red está bien mantenida.
Sin embargo, el cable coaxial tiene limitaciones inherentes. Su velocidad máxima es inferior a la que puede ofrecer la fibra óptica, y en algunas áreas, la existencia de un oligopolio de proveedores de internet por cable puede limitar las opciones de los consumidores y potencialmente elevar los precios.
Diferencias entre la Fibra Óptica Vs Cable Coaxial
Televisión por Cable Coaxial
Desde los inicios de la televisión por cable, el cable coaxial ha sido el medio predilecto para transportar señales de video y audio desde las estaciones de transmisión hasta los hogares. Su capacidad para transmitir señales de alta definición (HD) y ultra alta definición (UHD) lo convierte en una opción viable para satisfacer las demandas actuales de calidad de imagen y sonido. A través de tecnologías como la televisión digital y los servicios de video bajo demanda (VOD), el cable coaxial permite la entrega de una amplia gama de canales y contenido interactivo.
La amplia cobertura y el precio relativamente económico de los servicios de televisión por cable, que se reflejan en el costo de los cables y la infraestructura, son factores que contribuyen a su persistencia. No obstante, su límite de ancho de banda puede impedir el soporte de las resoluciones de video más altas (como 4K o 8K), y las señales de cable coaxial pueden ser susceptibles a la interferencia electromagnética, lo que podría causar problemas de imagen y sonido.
Características Técnicas y Parámetros Clave
Para comprender completamente el rendimiento de un cable coaxial, es importante conocer algunos de sus parámetros técnicos:
- Impedancia Característica (Ω): Es la oposición del cable al paso de la señal transmitida, medida en Ohmios (Ω). Los valores más comunes son 50, 75 y 93 Ω. Los cables de 50 Ω se utilizan típicamente para emisión (RF de alta potencia), mientras que los de 75 Ω son estándar para recepción de señales de TV y datos. Los cables de 93 Ω se emplean en instrumentación especializada.
- Atenuación (VATC - Valor de Atenuación del Cable): Representa la pérdida de potencia de la señal a medida que viaja a lo largo del cable. Se mide en decibelios (dB) por cada 100 metros. La atenuación aumenta con la frecuencia y la longitud del cable, y disminuye con un mayor diámetro del conductor central y una mejor conductividad de los materiales. Los cables coaxiales de televisión pueden tener valores de VATC de 17, 19 o 21 dB/100m, indicando la cantidad de señal que se pierde en esa distancia.
- Capacidad Eléctrica: Medida en picofaradios por metro (pF/m), es el valor de la capacitancia entre el conductor central y la malla.
- Velocidad de Propagación: Es la relación porcentual entre la velocidad a la que viaja la señal en el cable y la velocidad de la luz en el vacío. Depende del material dieléctrico utilizado.
- Potencia Máxima de Transmisión: Indica la potencia que puede manejar el cable a una frecuencia determinada sin que la temperatura afecte su funcionamiento.
- Pérdidas por Retorno: Ocurren debido a irregularidades en la construcción o materiales, que causan variaciones de impedancia y un retorno de parte de la señal hacia el emisor.
Conectores y Apantallamiento
Los cables coaxiales suelen tener extremos macho y hembra para facilitar su conexión. Existen diversos tipos de conectores, como el BNC (Bayonet Neill-Concelman), que es común en aplicaciones de radiofrecuencia y video profesional, y los conectores tipo F, ampliamente utilizados en televisión por cable y satélite.
El apantallamiento es un factor crucial para la calidad de la señal. Un cable con doble pantalla (una lámina aislante y una malla trenzada) ofrece una protección superior contra interferencias y se recomienda especialmente para conectar antenas a televisores HD. Para entornos con interferencias muy elevadas, existen configuraciones de cuádruple apantallamiento.
Mantenimiento y Consideraciones Adicionales
Como cualquier instalación eléctrica, los cables coaxiales requieren inspecciones periódicas para detectar signos de daño, desgaste o deterioro. Un mantenimiento adecuado no solo asegura la calidad de la transmisión de la señal, sino que también puede prevenir reparaciones o sustituciones costosas en el futuro.
La elección del cable coaxial adecuado depende de la aplicación específica, la distancia a cubrir, la frecuencia de la señal y el nivel de apantallamiento requerido. Para asegurar la calidad y la fiabilidad, es recomendable adquirir cables de proveedores de confianza que ofrezcan garantías.
En resumen, el cable coaxial, a pesar de su larga historia, sigue siendo una tecnología vital en el panorama de las telecomunicaciones. Su robustez, capacidad de transmisión y la infraestructura ya establecida aseguran que continuará desempeñando un papel importante en la conectividad global y el entretenimiento digital durante muchos años más.
