En el panorama de la automatización industrial, la Ethernet se ha convertido en la columna vertebral para satisfacer necesidades de redes cada vez más complejas. Sin embargo, esta migración a menudo presenta un desafío: la coexistencia de protocolos. Específicamente, muchos sistemas industriales heredados utilizan Modbus RTU/ASCII en la comunicación serie, mientras que las infraestructuras modernas se inclinan hacia Modbus TCP sobre Ethernet. Esta disparidad puede generar problemas de comunicación significativos entre los sistemas OT (Tecnología Operacional) y TI (Tecnología de la Información). Aquí es donde entra en juego un dispositivo crucial: el gateway Modbus.

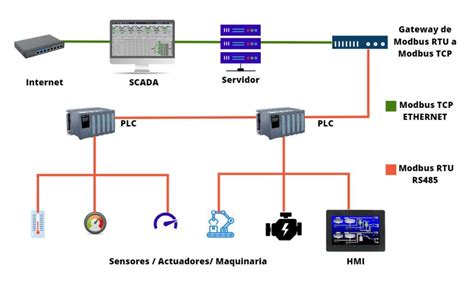

Un gateway Modbus actúa como un traductor de protocolos, convirtiendo las comunicaciones del protocolo Modbus serie (Modbus RTU/ASCII) al protocolo Modbus Ethernet (Modbus TCP). Esto permite la integración fluida de dispositivos más antiguos, como medidores, PLCs u otros equipos inteligentes que se comunican mediante Modbus RTU/ASCII serie, con redes Ethernet modernas basadas en Modbus TCP. Al romper estas barreras de datos, los gateways Modbus facilitan una conectividad industrial más amplia y eficiente.
La Serie IGW de 3onedata: Potencia y Flexibilidad en Gateways Modbus
Para abordar estas necesidades de integración, 3onedata presenta su serie de gateways Modbus serie a Ethernet IGW1111/IGW1112/IGW1114. Estos dispositivos son gateways Modbus de 1, 2 y 4 puertos serie respectivamente, diseñados para convertir de manera eficiente entre los protocolos Modbus TCP y Modbus RTU/ASCII.
La capacidad de estos gateways es considerable. Pueden ser accedidos por hasta 256 dispositivos maestros/clientes Modbus TCP o conectarse a hasta 128 dispositivos esclavos/servidores Modbus TCP. Esto proporciona una gran escalabilidad para diversas aplicaciones industriales. En cuanto a la velocidad de transmisión, admiten un amplio rango de 110 bps a 115200 bps, con la posibilidad de personalización hasta 921600 bps, asegurando la compatibilidad con una gran variedad de dispositivos serie.
Una característica destacada es su comunicación no bloqueante, que, combinada con una función de control de prioridad, permite que los comandos urgentes obtengan una respuesta inmediata, crucial para aplicaciones de control en tiempo real. Además, estos gateways están diseñados para ser robustos, con montajes en riel DIN, lo que los hace ideales para operar en entornos industriales adversos.
Alto Rendimiento con Aprendizaje de Comandos Inteligente
Los gateways Modbus de la serie IGW1111/IGW1112/IGW1114 de 3onedata incorporan una función innovadora de "Aprendizaje de Comandos Inteligente". Esta tecnología está diseñada para reducir significativamente el tiempo de sondeo y, en consecuencia, mejorar el rendimiento general del sistema. El proceso sigue un ciclo de "Aprender-Recordar-Encuestar-Almacenar-Posterior".
Cuando un comando Modbus es recibido, el gateway lo aprende y lo recuerda. Una vez que un comando ha sido aprendido, el gateway actúa en modo agente. En este modo, envía activamente solicitudes Modbus a los dispositivos esclavos Modbus relevantes. Lo ingenioso de este sistema radica en la gestión de datos. Dado que los datos de respuesta se almacenan en un espacio de memoria distinto al que accede el sistema SCADA, el sistema SCADA puede recuperar estos datos directamente de la memoria del gateway. Esto elimina la necesidad de esperar a que los datos viajen de vuelta a través de todos los dispositivos Modbus intermedios, acelerando drásticamente el acceso a la información.
Configuración Simplificada con Enrutamiento Automático de Dispositivos
La configuración de redes industriales puede ser compleja y consumir mucho tiempo. Para simplificar este proceso, los gateways de 3onedata incluyen la función de "Enrutamiento Automático de Dispositivos". Esta característica ayuda a los ingenieros a realizar la configuración de manera fácil y rápida.
En el modo de Enrutamiento Automático de Dispositivos, el gateway detecta automáticamente el tipo de conexión, la ID del esclavo Modbus y la dirección de destino. Con esta información, establece una lista de reenvío de enrutamiento. Esto ahorra tiempo y costos significativos, ya que los ingenieros no necesitan crear manualmente tablas de enrutamiento de ID de cliente. Además, se elimina el esfuerzo de verificar las conexiones reales en el campo, y no se requiere tiempo ni esfuerzo adicional para consultar tablas de asignación históricas al agregar o quitar dispositivos Modbus.
Redundancia y Flexibilidad con Diseño de Doble Ethernet
La confiabilidad de la red es primordial en entornos industriales. La serie IGW1111/IGW1112/IGW1114 de 3onedata está equipada con 2 puertos de red Ethernet, cada uno con direcciones IP y MAC independientes. Esta configuración ofrece una flexibilidad excepcional para la redundancia de red.
Los usuarios pueden configurar los puertos en modo de "IP doble" o "IP única" según sus requisitos específicos.
Modo de IP Doble: En este modo, los dos puertos Ethernet están aislados y operan en segmentos de red distintos. Esto permite el acceso a dos redes separadas y proporciona una copia de seguridad entre ellas. Si una red falla, la otra continúa transmitiendo datos de forma normal, garantizando la continuidad operativa.
Modo de IP Única: Aquí, los dos puertos de red comparten una única dirección IP y dirección MAC. Este modo puede configurarse para lograr una copia de seguridad física dentro del mismo segmento de red. Si un enlace principal falla, el dispositivo IGW111X seleccionará automáticamente otro enlace para la transmisión de datos, asegurando la redundancia.
Además, los usuarios pueden configurar el modo de conmutación bajo el modo de IP única. Con el método de conexión en cadena (Daisy chain) para Ethernet, es posible interconectar varios dispositivos IGW111X sin necesidad de un switch adicional. Esto no solo simplifica la infraestructura de red, sino que también reduce el presupuesto del proyecto.
Aplicaciones Prácticas de los Gateways Modbus
La versatilidad de los gateways Modbus de 3onedata se evidencia en su amplia gama de aplicaciones industriales:
1. Sistema de Monitoreo de Calidad del Agua
Para asegurar la calidad del agua potable, las plantas de tratamiento de agua implementan sistemas inteligentes de monitoreo digital. En el proceso de producción de agua, los sólidos suspendidos acumulados en las capas de filtración pueden afectar negativamente la calidad del agua, lo que requiere un lavado inverso de los tanques de filtración mediante bombas especializadas. Para optimizar este proceso, las bombas de lavado inverso a menudo se conectan a sistemas de control centralizados para un monitoreo y control inteligentes.
Dado que estas bombas de lavado inverso suelen soportar el protocolo Modbus RTU, el gateway Modbus de 3onedata se vuelve esencial. Convierte el protocolo Modbus RTU a Modbus TCP, permitiendo que las bombas se integren en la red del centro de monitoreo para control y supervisión remotos. Incluso los datos Modbus TCP generados por PLCs de monitoreo y control de calidad del agua pueden pasar por un proceso de conversión Modbus TCP - Modbus RTU - Modbus TCP utilizando una DTU y un gateway Modbus, facilitando el monitoreo en tiempo real de la calidad del agua.

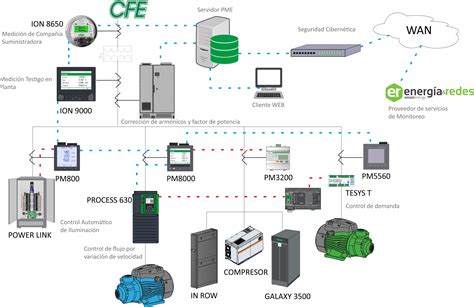

2. Sistema de Monitoreo de Energía Eléctrica
Las fábricas modernas están adoptando sistemas avanzados de gestión de energía para supervisar y controlar fuentes de energía como la energía mecánica, eléctrica y los sistemas de vías fluviales. Estos sistemas de gestión de energía suelen dividirse en subsistemas funcionales: energía mecánica, energía eléctrica y vías fluviales.
Los medidores de electricidad y los medidores de flujo utilizados en estos sistemas a menudo soportan el protocolo de comunicación serie Modbus RTU. A pesar del pequeño volumen de datos de cada dispositivo individual, la gran cantidad de dispositivos desplegados de manera centralizada y la necesidad de una salida de datos continua (7x24 horas) exigen una solución robusta. El gateway Modbus de 3onedata facilita la transmisión de datos desde estos medidores a redes basadas en Ethernet.
El gateway convierte el protocolo Modbus RTU desde RS-485 a Modbus TCP Ethernet. Con la capacidad de conexión en cadena, un solo puerto serie RS-485 puede conectar hasta 32 medidores de electricidad o medidores de flujo. Esto reduce significativamente la inversión en gestión diaria y mejora la eficiencia del procesamiento de fallas para el sistema de gestión de energía.
3. Sistema de Control de Recuperación de Petróleo Inteligente
En los pozos de petróleo tradicionales, el estado operativo de las unidades de bombeo se monitorea mediante inspecciones humanas, lo que a menudo impide la transmisión en tiempo real de ciertos parámetros al centro de gestión. Esto afecta negativamente la toma de decisiones operativas. Los sistemas modernos de control de extracción de petróleo inteligente superan estas limitaciones al monitorear y recopilar datos de las unidades de bombeo en tiempo real, permitiendo la gestión basada en red de numerosas unidades.
El equipo de monitoreo en campo recopila datos de la unidad de bombeo, como voltaje y corriente, y calcula el factor de potencia. Posteriormente, los datos Modbus RTU del gabinete del inversor se convierten a datos Modbus TCP a través del gateway Modbus y se transmiten a la computadora host Ethernet.
Los gateways de la serie IGW de 3onedata, con sus dos puertos de red, ofrecen una solución conveniente. Para unidades de bombeo ubicadas lejos del switch principal, como el IGW1111, los usuarios pueden utilizar la conexión en cadena para conectar el puerto de red del gateway al puerto del IGW111. Esto completa la transmisión de retorno de datos de manera eficiente.
Modbus RTU, ASCII y TCP: Entendiendo las Diferencias
El protocolo Modbus es fundamental en la automatización industrial, permitiendo la comunicación entre diversos equipos como servidores SCADA, HMIs, PLCs y RTUs. Originalmente diseñado para comunicación serie, evolucionó a Modbus/TCP para permitir la conexión directa a través de Ethernet. Sin embargo, la coexistencia de dispositivos con puertos serie Modbus y sistemas basados en Ethernet requiere soluciones de integración.
Modbus RTU (Remote Terminal Unit)
Modbus RTU es la implementación más común del protocolo Modbus. Utiliza transmisión de datos binarios, lo que resulta en alta eficiencia y estabilidad. Opera sobre comunicación serie (RS232, RS485) y transmite dos caracteres hexadecimales por byte, enviando directamente el valor binario. Su formato de marco de mensaje incluye dirección, código de función, datos y una suma de verificación CRC de 16 bits para garantizar la integridad de los datos.
Modbus ASCII (American Standard Code for Information Interchange)
Modbus ASCII utiliza caracteres ASCII para transmitir información. Cada byte de 8 bits se representa como dos caracteres ASCII. Si bien su eficiencia de transmisión es menor que la de RTU, ofrece una mejor legibilidad para la depuración humana. También opera sobre comunicación serie (RS232, RS485) y es adecuado para comunicaciones a corta distancia. El marco de mensaje ASCII comienza con dos puntos (:) y termina con un retorno de carro y avance de línea (CRLF). Utiliza una suma de verificación LRC (Longitudinal Redundancy Check). Una característica distintiva de ASCII es que permite un intervalo de hasta 1 segundo entre caracteres sin causar fallos de comunicación.
Modbus TCP (Transmission Control Protocol)
Modbus TCP utiliza el protocolo TCP/IP para la comunicación a través de redes Ethernet. Permite la transmisión de datos entre redes de área local (LAN) y redes de área amplia (WAN), siendo adecuado para monitoreo y control remoto y aplicaciones de IoT. En Modbus TCP, el protocolo Modbus se encapsula dentro de la capa de aplicación de TCP/IP. A diferencia de las comunicaciones serie, el modo TCP elimina la dirección adicional y la suma de verificación de trama, agregando un encabezado de mensaje específico. Al transmitirse sobre Ethernet, se confía en la naturaleza confiable y orientada a la conexión del protocolo TCP para la verificación de datos.
Diferencias Clave
- Medio de Transmisión: RTU y ASCII utilizan comunicación serie (RS485, RS232), limitados a distancias más cortas. TCP opera sobre Ethernet, permitiendo distancias mucho mayores y la integración en redes IP.
- Eficiencia y Legibilidad: RTU es más eficiente debido a su transmisión binaria. ASCII es menos eficiente pero más legible para la depuración. TCP es altamente eficiente en redes Ethernet.
- Verificación de Errores: RTU utiliza CRC, ASCII utiliza LRC, mientras que TCP se basa en la fiabilidad inherente del protocolo TCP.
- Formato de Trama: RTU utiliza un formato binario compacto. ASCII utiliza caracteres ASCII y delimitadores específicos. TCP utiliza un encabezado de mensaje Modbus TCP sobre el encabezado IP/TCP.
- Conectividad: RTU y ASCII suelen formar redes en cadena (RS485) o punto a punto (RS232). TCP utiliza una arquitectura de red en estrella común en Ethernet, permitiendo la conexión a través de switches y routers.
La elección entre estos protocolos depende de factores como la distancia de comunicación, la necesidad de eficiencia, la legibilidad para la depuración y la infraestructura de red existente. Los gateways Modbus como la serie IGW de 3onedata son esenciales para tender puentes entre estos diferentes mundos de comunicación.
¿Qué es Modbus y cómo funciona?
Integración de Lectores de Código de Barras con PLCs Allen-Bradley (Ejemplo de ASCII)
Para ilustrar la aplicación del protocolo ASCII, consideremos la integración de lectores de código de barras con un controlador lógico programable (PLC) Allen-Bradley SLC 5/05. El SLC 5/05 soporta comunicación ASCII nativa a través de su puerto serie RS-232 (Canal 0), lo que permite la interfaz directa con escáneres serie sin necesidad de hardware de gateway adicional.
Arquitectura del Sistema
El SLC 5/05 dispone de dos canales de comunicación: el Canal 0 (RS-232, compatible con DF1 y ASCII) y el Canal 1 (Ethernet). Solo el Canal 0 soporta comunicación serie ASCII. El flujo de datos típico es: Lector de Código de Barras → RS-232 (Canal 0) → Buffer ASCII → Lógica del Programa (instrucciones ASCII) → Almacenamiento en Archivo de Cadena.
Configuración del Canal 0
Para habilitar la comunicación ASCII, el Canal 0 debe configurarse en RSLogix 500 bajo la pestaña "Configuración de Canal". Los parámetros clave incluyen:
- Modo: ASCII
- Velocidad en Baudios: Típicamente 9600 (debe coincidir con la salida del lector).
- Paridad: Ninguna o Par (según el lector).
- Bits de Datos: 8
- Bits de Parada: 1
- Terminador: CR/LF (generalmente enviado después de los datos del código de barras).
Instrucciones ASCII Clave
RSLogix 500 proporciona instrucciones específicas para manejar la comunicación ASCII:
- ARD (ASCII Read): Transfiere datos del buffer de entrada ASCII a un archivo de cadena especificado. Puede leer todo el buffer o un número determinado de caracteres.
- AHL (ASCII Line Protocol Reset): Reinicia la bandera de recepción ASCII y limpia el buffer de recepción del Canal 0. Se utiliza para confirmar la recepción de datos y prepararse para el siguiente código de barras.
- ACL (ASCII Clear): Limpia el buffer del canal ASCII especificado. Es útil para asegurar datos limpios entre lecturas.
- ASR (ASCII String Retrieve): Recupera una cadena específica del buffer ASCII para comparación, útil para hacer coincidir códigos de barras escaneados con IDs de productos conocidos.
Consideraciones sobre Tipos de Datos
Las cadenas de código de barras suelen ser demasiado largas para un solo registro entero. Se recomienda utilizar archivos de Cadena (ST:) para el almacenamiento. Si se requieren valores numéricos, los dígitos individuales pueden convertirse usando instrucciones como ASR y luego procesarse manualmente o mediante instrucciones de conversión específicas.
Programación por Ethernet
Una alternativa para la programación del SLC 5/05 mientras se utiliza el puerto serial para comunicación ASCII es emplear el puerto Ethernet integrado. Esto evita conflictos de puertos seriales, ya que la programación se realiza a través de Ethernet mientras el puerto serial maneja la comunicación ASCII.
Conclusión
La migración hacia redes Ethernet en la industria es una tendencia imparable. Sin embargo, la necesidad de integrar equipos heredados y la diversidad de protocolos de comunicación presentan desafíos significativos. Los gateways Modbus, como la serie IGW de 3onedata, son soluciones esenciales que permiten la interconexión fluida entre los mundos de la comunicación serie Modbus RTU/ASCII y la moderna Ethernet Modbus TCP. Con características avanzadas como el aprendizaje inteligente de comandos, el enrutamiento automático de dispositivos y el diseño de doble Ethernet para redundancia, estos dispositivos no solo rompen las barreras de datos entre las redes OT e IT, sino que también mejoran la eficiencia, la confiabilidad y la escalabilidad de las infraestructuras industriales. Comprender las sutilezas de los protocolos Modbus RTU, ASCII y TCP es crucial para seleccionar e implementar la solución de conectividad más adecuada para cada aplicación específica.
