La fibra óptica, un componente fundamental en las comunicaciones modernas, representa un avance tecnológico que ha revolucionado la transmisión de información. Se trata de una fibra flexible y transparente, típicamente compuesta de vidrio (sílice) o plástico, con un diámetro comparable al de un cabello humano. Su principal función es actuar como guía de ondas, permitiendo la transmisión de luz a través de largas distancias con una pérdida mínima de señal. Este medio de transmisión ofrece ventajas significativas sobre los cables eléctricos tradicionales, como un mayor ancho de banda y una inmunidad total a las interferencias electromagnéticas.
Fundamentos de la Fibra Óptica: El Viaje de la Luz
El principio fundamental detrás del funcionamiento de la fibra óptica es la reflexión interna total. Una fibra óptica típica consta de un núcleo central rodeado por un material de revestimiento (cladding) con un índice de refracción ligeramente inferior. Cuando la luz incide en la interfaz entre el núcleo y el revestimiento en un ángulo adecuado, en lugar de refractarse hacia afuera, se refleja completamente de vuelta hacia el núcleo. Este fenómeno permite que la luz viaje a lo largo de la fibra, incluso si esta se curva, actuando efectivamente como una guía de ondas.
Existen dos tipos principales de fibras ópticas clasificadas según los modos de propagación de la luz que admiten:
Fibras Multimodo (MM): Estas fibras poseen un núcleo de mayor diámetro, lo que permite que múltiples haces de luz (modos) se propaguen simultáneamente. Suelen ser más económicas y fáciles de manejar, siendo ideales para distancias cortas y aplicaciones que requieren la transmisión de alta potencia. Sin embargo, la dispersión modal, causada por los diferentes caminos que toman los distintos modos, limita su ancho de banda y la distancia de transmisión efectiva.
Fibras Monomodo (SM): Caracterizadas por un núcleo de diámetro muy reducido (aproximadamente 8.3 µm), las fibras monomodo permiten que solo un modo de luz se propague. Esta característica elimina la dispersión modal, lo que resulta en una atenuación significativamente menor y la capacidad de transmitir datos a velocidades extremadamente altas a lo largo de distancias mucho mayores. Si bien la fibra en sí puede ser más económica que la multimodo, la electrónica y los conectores asociados a las fibras monomodo suelen ser más costosos.
Un Legado de Innovación: La Historia de la Fibra Óptica
La idea de guiar la luz a través de medios transparentes no es nueva. Los antiguos griegos ya utilizaban espejos para transmitir información mediante la luz solar. Sin embargo, el principio científico que sustenta la fibra óptica moderna fue descrito por primera vez por Jean-Daniel Colladon en 1842, quien observó la reflexión interna total de la luz en un chorro de agua. Posteriormente, el físico inglés John Tyndall demostró en 1870 que la luz podía viajar dentro de un medio curvo gracias a la reflexión interna, sentando las bases para futuras aplicaciones.
A lo largo del siglo XIX y principios del XX, ingenieros como John Logie Baird exploraron el uso de varillas sólidas de vidrio para la transmisión de luz en sus sistemas de televisión. Sin embargo, las limitaciones técnicas y de materiales de la época impedían una transmisión eficiente.
El verdadero despegue de la fibra óptica se produjo a mediados del siglo XX. En la década de 1950, investigadores comenzaron a explorar el uso de haces de fibras para la transmisión de imágenes, lo que llevó al desarrollo del endoscopio semiflexible patentado en 1956. En esta época, se empezaron a utilizar filamentos delgados para transportar luz a distancias cortas en aplicaciones industriales y médicas.
Un hito crucial llegó en 1966, cuando Charles K. Kao y George Hockham, de Standard Telephones and Cables, publicaron un estudio teórico que proponía el uso de fibras de vidrio con una transparencia mucho mayor para la transmisión de mensajes telefónicos, en lugar de la electricidad y los conductores metálicos. Su investigación identificó las impurezas intrínsecas del cristal como la causa principal de las altas pérdidas de señal observadas hasta entonces. Este trabajo sentó las bases para el desarrollo de fibras con atenuaciones significativamente menores (del orden de 20 dB/km) y anchos de banda mucho mayores, con la perspectiva de reemplazar los cables coaxiales.
Fibra óptica - ¿Qué es? ¿Cómo funciona?
A partir de entonces, los avances se aceleraron:
- Los físicos Morton B. Panish e Izuo Hayashi desarrollaron un láser de semiconductores que podía operar continuamente a temperatura ambiente.
- John MacChesney y sus colegas desarrollaron métodos para la preparación de fibras de alta calidad.
- El invento del amplificador óptico por David N. Payne y Emmanuel Desurvire permitió el uso de la fibra óptica en conexiones interurbanas y transoceánicas, reduciendo costos y permitiendo mayores distancias entre repetidores.
Hacia 1980, las fibras ópticas alcanzaron una transparencia tal que una señal podía viajar hasta 240 kilómetros antes de volverse indetectable. La mejora en la pureza del sílice, fabricando fibras directamente a partir de componentes de vapor para evitar la contaminación de los crisoles de fundición, fue esencial. En ese mismo año, AT&T presentó un ambicioso proyecto para un sistema de fibra óptica que conectaría Boston con Washington D.C., demostrando la viabilidad comercial de esta tecnología.
El primer enlace transoceánico de fibra óptica, el TAT-8, entró en operación en 1988, utilizando amplificadores espaciados a más de 64 kilómetros, lo que marcó un hito en las comunicaciones globales.
Procesos de Fabricación: De la Preforma a la Fibra Final
La fabricación de fibras ópticas es un proceso complejo que involucra varias etapas, desde la creación de la preforma hasta el estiramiento y recubrimiento de la fibra final. Diversas técnicas han sido desarrolladas para optimizar este proceso:
Método M.C.V.D. (Modified Chemical Vapor Deposition): Desarrollado originalmente por Corning Glass y modificado por Bell Labs, este método utiliza un tubo de cuarzo puro como base. Se depositan capas concéntricas de dióxido de silicio y aditivos de dopado en el interior del tubo mediante un proceso de deposición química en fase vapor. Un quemador se desplaza a lo largo del tubo giratorio, fundiendo las capas y sintetizando el núcleo de la fibra. Posteriormente, el tubo se colapsa para formar una preforma sólida. La proporción de aditivos de dopado es crucial, ya que determina el perfil del índice de refracción del núcleo.
Método O.V.D. (Outside Vapor Deposition): Desarrollado por Corning Glass Work, este método parte de una varilla de sustrato cerámico. Los cloruros vaporosos se introducen en la llama de un quemador que caldea la varilla, depositando material en el exterior para formar la preforma.
Método V.A.D. (Vapor Axial Deposition): Esta técnica, muy utilizada en Japón, se basa en la deposición de materiales a partir de un cilindro de vidrio auxiliar, creando una "preforma porosa" que luego se somete a colapso a altas temperaturas. A diferencia del M.C.V.D., aquí se deposita tanto el núcleo como el revestimiento. Su ventaja radica en la capacidad de obtener preformas de mayor diámetro y longitud con un menor aporte energético.
Método P.C.V.D. (Plasma Chemical Vapor Deposition): Desarrollado por Philips, este método emplea plasma para la deposición, permitiendo obtener perfiles lisos sin estructura anular.
Independientemente de la técnica utilizada para crear la preforma, el proceso de estiramiento es común a todas. La preforma se calienta en un horno hasta alcanzar una temperatura de reblandecimiento y se estira a través de una boquilla. Durante este proceso, se aplica una tensión constante para mantener un diámetro uniforme de la fibra. Es fundamental controlar la atmósfera del horno para evitar la contaminación de la superficie de la fibra, lo que podría generar microfisuras y roturas.
En esta etapa se aplica también un recubrimiento protector, generalmente un polímero viscoso, que se endurece posteriormente. Este recubrimiento no solo protege la fibra de daños físicos y de la humedad, sino que también permite alcanzar elevadas velocidades de estirado (hasta 100 m/s) y forma una capa uniforme libre de burbujas e impurezas.
Aplicaciones Diversas: Más Allá de las Telecomunicaciones
Si bien la transmisión de datos a alta velocidad es la aplicación más conocida de la fibra óptica, su versatilidad se extiende a numerosos campos:
Redes de Telecomunicaciones y Transmisión de Datos

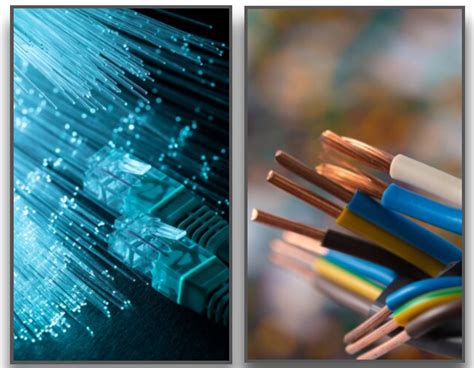

La fibra óptica es el medio de transmisión por excelencia en redes de telecomunicaciones, desde enlaces de larga distancia hasta redes locales (LAN) en centros de datos. Los cables de fibra óptica ofrecen ventajas sustanciales sobre el cobre:
- Mayor Ancho de Banda y Velocidad: Permiten velocidades de transmisión de datos de hasta 40 GBit/s y superiores, superando ampliamente las capacidades del cableado de cobre.
- Mayor Distancia de Transmisión: La baja atenuación de la señal permite cubrir distancias mucho mayores sin necesidad de repetidores.
- Inmunidad Electromagnética: Al transmitir luz, son inmunes a interferencias electromagnéticas, eléctricas y de radiofrecuencia, lo que las hace ideales para entornos industriales ruidosos.
- Menor Peso y Tamaño: Los cables de fibra óptica son significativamente más ligeros y delgados que los de cobre, facilitando la instalación y reduciendo el espacio ocupado.
- Seguridad: La transmisión de luz dificulta la interceptación de datos sin ser detectada.
Las diferentes categorías de cables de fibra óptica (POF, PCF, GOF multimodo y monomodo) se adaptan a requisitos específicos de distancia y velocidad, abarcando desde aplicaciones automotrices hasta redes de gran alcance. Las categorías OM1, OM2, OM3, OM4 para fibras multimodo y OS1, OS2 para monomodo, definidas internacionalmente, especifican sus anchos de banda y valores de atenuación.
Sensores de Fibra Óptica
Las fibras ópticas pueden actuar como sensores para medir una amplia gama de parámetros físicos y químicos. Se distinguen dos tipos principales de sensores:
- Sensores Intrínsecos: En estos, la propia fibra óptica es el elemento sensor. La interacción de un fenómeno externo con la fibra modifica sus propiedades ópticas (intensidad, fase, polarización, longitud de onda).
- Sensores Extrínsecos: Aquí, la fibra óptica se utiliza para guiar la luz hacia un transductor externo que interactúa con el medio a medir.
Las fibras ópticas se emplean como sensores para medir:
- Deformación y Presión: Utilizadas en estructuras de ingeniería civil, monitorización de pozos petrolíferos.
- Temperatura: Esencial en entornos peligrosos o de difícil acceso.
- Vibraciones y Sonido: Aplicadas en hidrófonos para sismología y aplicaciones navales, y en sistemas de vigilancia.
- Campos Eléctricos y Magnéticos: Importantes para la monitorización de redes eléctricas.
- Humedad y Gases: Para control ambiental y procesos industriales.
Estos sistemas pueden ser distribuidos, donde el propio cable óptico actúa como transductor a lo largo de su extensión (hasta 120 km), o puntuales, utilizando sensores discretos en puntos específicos de una red. Un interrogador óptico genera una señal que viaja por la fibra; al interactuar con el sensor, la señal se modifica y retorna al interrogador para su análisis, permitiendo determinar la magnitud de la medida.
Iluminación y Visualización
La fibra óptica se utiliza también para la iluminación de espacios, dirigiendo la luz a zonas de difícil acceso o creando efectos lumínicos especiales. Mediante el uso de haces de fibras junto con lentes, se fabrican instrumentos de visualización delgados y largos llamados endoscopios. Estos son fundamentales en medicina para visualizar el interior del cuerpo humano a través de pequeñas incisiones, minimizando la invasividad de los procedimientos.
Desafíos y Consideraciones: Atenuación y Dispersión
A pesar de sus múltiples ventajas, la transmisión a través de fibra óptica no está exenta de desafíos. Dos fenómenos principales limitan el rendimiento:
Atenuación: Se refiere a la pérdida de potencia lumínica a medida que la señal viaja por la fibra. Puede deberse a diversas causas:
- Absorción: Por impurezas en el material de la fibra.
- Dispersión: Luz que se dispersa fuera del núcleo.
- Pérdidas por inserción y acoplamiento: En conexiones enchufables, empalmes o al acoplar la luz desde el emisor a la fibra. Desalineaciones, arañazos o grietas en las superficies frontales de las fibras pueden incrementar significativamente la atenuación.
- Pérdidas por curvatura: Doblar la fibra más allá de su radio de curvatura mínimo especificado provoca que parte de la luz escape del núcleo. Existen fibras especiales diseñadas para ser menos sensibles a la flexión.
- Factores de fabricación: El material y el proceso de fabricación pueden introducir atenuación.
Dispersión: Es la deformación de la señal óptica a medida que se propaga. Diferentes componentes de la señal pueden viajar a velocidades ligeramente distintas, lo que provoca que la señal se ensanche y pierda altura, pudiendo generar errores en la transmisión. Los tipos de dispersión incluyen:
- Dispersión modal: En fibras multimodo, debido a los diferentes caminos de los modos de luz.
- Dispersión cromática: La velocidad de la luz en el material depende de su longitud de onda.
- Dispersión de guía de onda: Relacionada con la forma del perfil del índice de refracción del núcleo.
Cuanto mayor sea el ancho de banda de transmisión y la longitud del enlace, más crítica se vuelve la minimización de la dispersión. La elección del tipo de fibra y la calidad de los componentes de conexión son fundamentales para optimizar el rendimiento.
En resumen, la cabecera de fibra óptica, desde sus principios físicos hasta su compleja fabricación y diversas aplicaciones, representa una tecnología esencial que continúa impulsando la conectividad y la innovación en un mundo cada vez más digitalizado. Phoenix Contact ofrece una amplia gama de productos para el cableado de fibra óptica y los conectores, esenciales para la implementación de redes modernas y edificios inteligentes.
