La revolución de la Fibra Óptica hasta el Hogar (FTTH) ha transformado la forma en que accedemos a la información y nos comunicamos. En el corazón de esta tecnología se encuentra la roseta óptica, un componente aparentemente simple pero de vital importancia. Este artículo desglosa en detalle qué es una roseta óptica, por qué su instalación impecable es crucial para el rendimiento de su red, y proporciona una guía técnica paso a paso para su correcta conexión. Además, exploraremos las implicaciones de un mal montaje y ofreceremos soluciones prácticas para problemas comunes, como el daño accidental del cableado.

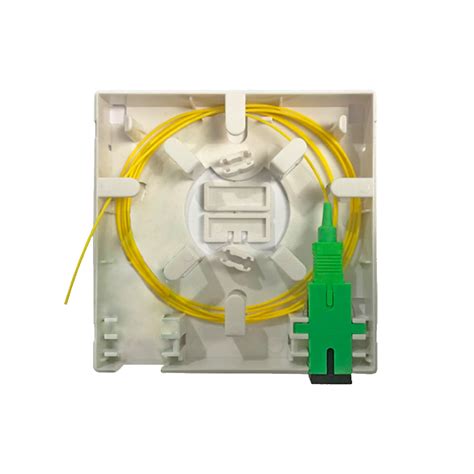

¿Qué es una Roseta Óptica y Por Qué su Instalación Debe Ser Impecable?
En el contexto de una red FTTH, la roseta óptica es el punto de terminación interior. Es el nexo donde el cable de acometida de fibra óptica, que proviene del exterior, finaliza su recorrido y da paso a la conexión hacia los equipos del cliente. Estos equipos suelen ser la Unidad de Red Óptica (ONT), el router óptico, o cualquier otro dispositivo que convierta la señal lumínica de la fibra en una señal eléctrica utilizable por sus aparatos.
La importancia de una instalación impecable de la roseta óptica radica en su impacto directo sobre la calidad y estabilidad de la conexión a internet. Una roseta mal instalada puede ser la causa de pérdidas de señal, atenuaciones indeseadas, y problemas de durabilidad a largo plazo. No solo es el primer punto visible para el usuario final, sino también uno de los más vulnerables a manipulaciones o daños accidentales si no se fija y protege adecuadamente. Un montaje correcto garantiza la estabilidad óptica, la durabilidad mecánica y minimiza la necesidad de mantenimiento futuro, asegurando así que toda la red funcione de manera óptima.
Pasos Técnicos para la Instalación de una Roseta de Fibra Óptica FTTH
La instalación de una roseta óptica FTTH, aunque pueda parecer una tarea sencilla, requiere precisión y atención al detalle para asegurar un rendimiento óptimo. A continuación, se detallan los pasos técnicos esenciales:
1. Preparación del Área de Trabajo
Antes de proceder con la instalación física, es fundamental preparar adecuadamente el entorno de trabajo.
- Identifica la ubicación óptima de la roseta: La ubicación ideal para la roseta óptica es aquella que sea cercana a la ONT o al router óptico, pero también que esté protegida de posibles golpes, caídas de objetos o exposición a la humedad. Una buena accesibilidad facilitará futuras conexiones o mantenimiento.
- Asegúrate de tener acceso seguro al extremo del cable de acometida: Verifica que el cable de fibra óptica que llega desde el exterior esté accesible y en condiciones para ser manipulado.
- Elimina polvo, grasa o humedad de la superficie: Si la roseta se va a instalar utilizando adhesivos, es crucial que la superficie donde se fijará esté completamente limpia, seca y libre de cualquier contaminante que pueda comprometer la adherencia.
2. Fijación de la Roseta
Una vez seleccionada la ubicación, el siguiente paso es fijar la roseta de manera segura.
- Marca la posición en pared o superficie técnica: Utiliza un lápiz o marcador para señalar con precisión dónde se instalará la roseta. Si se van a utilizar tornillos, marca los puntos exactos para la perforación.
- Realiza los orificios con el taladro y fija con tornillos o cinta de doble cara de alta adherencia: Dependiendo del tipo de roseta y la superficie, podrás usar tornillos y tacos para una fijación robusta, o cinta de doble cara de alta adherencia para una solución más rápida y menos invasiva.
- La base debe quedar totalmente alineada y estable: Asegúrate de que la roseta esté nivelada y firmemente sujeta a la pared. Cualquier movimiento o inestabilidad puede afectar la alineación de la fibra y, por ende, la calidad de la señal.
3. Preparación del Cable de Acometida
Esta es una de las fases más delicadas, ya que implica trabajar directamente con la fibra óptica.
- Pela con cuidado la cubierta exterior, exponiendo la fibra secundaria: Utiliza una herramienta específica para pelar el cable de fibra óptica, retirando la cubierta exterior sin dañar las fibras internas. La fibra secundaria es la que contiene el hilo de vidrio.
- Limpia y corta el buffer sin dañar la fibra: El buffer es una capa protectora que rodea la fibra. Debe ser retirado y la fibra limpiada para prepararla para el siguiente paso.
- Retira el recubrimiento acrilato con peladora específica: La fibra óptica está recubierta por una capa de acrilato que debe ser eliminada con una peladora de fibra especializada para exponer el hilo de vidrio puro.
- Limpia la fibra con isopropanol puro al 99 %: La limpieza es esencial para eliminar cualquier residuo o partícula que pueda interferir con la señal lumínica. El alcohol isopropílico es el agente de limpieza recomendado.
Nota: Si se trabaja con cables preconectorizados, que ya vienen con un conector instalado de fábrica, se puede omitir el proceso de empalme y pasar directamente al conexionado en la roseta.
4. Realización del Empalme (si aplica)
En muchos casos, el cable de acometida no viene con un conector listo para enchufar en la roseta. En estas situaciones, es necesario realizar un empalme.

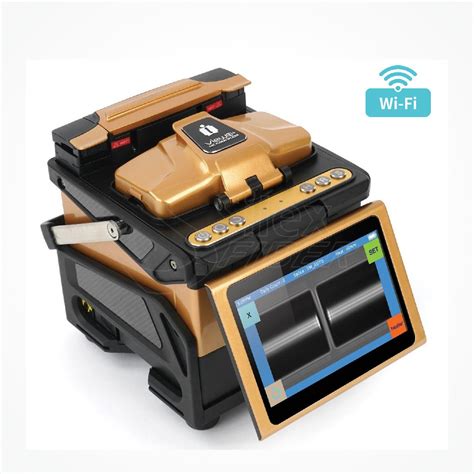

- Fusiona el hilo de acometida con un pigtail SC/APC utilizando fusionadora: Un pigtail es un trozo corto de fibra óptica con un conector en un extremo. Se utiliza una máquina fusionadora para unir térmicamente el hilo de fibra de la acometida con el pigtail. El conector SC/APC (Subscriber Connector / Angled Physical Contact) es el estándar más común en redes FTTH.
- Inserta el empalme en el protector termo-retráctil: El punto de unión entre el cable de acometida y el pigtail es vulnerable. Se protege con un manguito termo-retráctil que, al ser calentado, se contrae y sella la unión.
- Acomoda el empalme en la bandeja de gestión interna de la roseta: Las rosetas suelen tener una pequeña bandeja o compartimento para organizar y proteger los empalmes.
- Asegúrate de mantener radios de curvatura adecuados (> 30 mm recomendados): Las fibras ópticas son sensibles a las curvas pronunciadas. Es fundamental respetar los radios de curvatura mínimos recomendados para evitar pérdidas de señal o daños en la fibra.
5. Montaje del Adaptador Óptico y Conexión Final
Una vez que la fibra está preparada y empalmada (si fue necesario), se procede a la conexión final.
- Inserta el adaptador SC en la carcasa de la roseta: La roseta contiene un adaptador óptico (en este caso, un SC/APC) donde se conectará el pigtail.
- Conecta el pigtail al adaptador con ligera presión: El conector del pigtail debe encajar en el adaptador de la roseta. Se aplica una ligera presión hasta sentir un "click" que indica que ha quedado bien acoplado.
- Cierra la tapa de la roseta, asegurándola con tornillos o clips: La mayoría de las rosetas tienen una tapa protectora que se cierra para resguardar los conectores y el empalme.
- Etiqueta correctamente si se requiere para trazabilidad: En instalaciones más complejas, es conveniente etiquetar la roseta para facilitar su identificación y futuras intervenciones.
6. Componentes para Instalaciones de Fibra Óptica: Cajas de Empalme y Terminales
En el despliegue de redes de fibra óptica, especialmente en redes FTTH y FTTx (Fiber To The x), existen diversos tipos de cajas y terminales diseñados para proteger y gestionar los empalmes y las conexiones. Estos componentes son cruciales para la robustez y escalabilidad de la red.

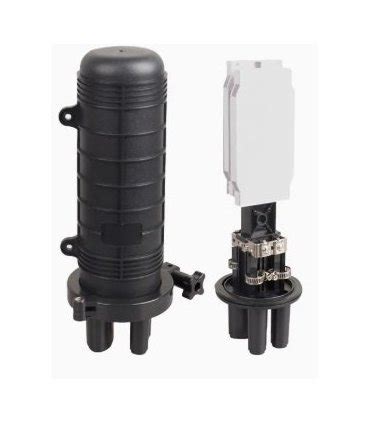

- Torpedo Botella 48 FO 4 Entradas: Este tipo de torpedo está diseñado para empalmes de fibra óptica, con una capacidad considerable de 48 fusiones distribuidas en 4 bandejas. Su diseño es ideal para la instalación en exteriores, ya sea en postes, arquetas o cámaras, ofreciendo una protección de nivel IP68 contra la entrada de agua y polvo.
Caja Empalme 96 FO (FOSC): Las cajas de empalme tipo FOSC (Fiber Optic Splice Closure) son fundamentales en redes FTTx. Este modelo, con capacidad para hasta 96 fibras y 4 puertos de entrada, destaca por su diseño compacto y robusto. Ofrece una protección confiable tanto para instalaciones aéreas como subterráneas, asegurando la integridad de los empalmes.
Caja Empalme 96 FO con 6 entradas y 4 bandejas: Similar a la anterior, esta caja de empalme también soporta hasta 96 fibras ópticas. Su configuración con 6 entradas y 4 bandejas permite una mayor flexibilidad en la gestión de múltiples cables de fibra. Fabricada en plástico robusto, incluye todos los elementos necesarios para una instalación completa y segura.
Caja Empalme COYOTE® DTC: Diseñada específicamente para la "última milla" en redes FTTx, la caja COYOTE® DTC es una solución resistente y compacta. Con capacidad para 32 empalmes y una protección IP68, es ideal para proteger las delicadas conexiones de fibra en entornos exigentes.
COYOTE STP - JR: Este modelo de caja de empalme COYOTE STP - JR se caracteriza por su tamaño compacto y resistencia. Es una excelente opción para aplicaciones de red subterráneas y aéreas, garantizando una protección superior de los empalmes y una instalación simplificada.
Caja Empalme COYOTE STP-L: Dirigida a redes FTTx, la caja COYOTE STP-L ofrece una capacidad de hasta 96 fibras ópticas. Soporta conectores SC/LC y cuenta con una alta protección IP68 e IK10, lo que la hace resistente a impactos y a la intemperie.
Caja Empalme Minicau 128 FO: Para instalaciones que requieren una alta densidad de conexiones, la caja de empalme Minicau ofrece una capacidad de hasta 128 fibras ópticas. Proporciona una protección robusta y facilita la gestión de un gran número de empalmes en un espacio reducido.
Caja Empalme Tipo 2 (288FO Completa): Esta caja de empalme de gran capacidad está diseñada para redes FTTH de alta demanda. Con una capacidad para 288 fibras ópticas y hasta 448 fusiones, y una protección IP68, es adecuada para diversas ubicaciones de instalación, incluyendo aéreo, postes, arquetas o enterrada.
Caja Terminal (CTO) 16 sin Splitter 1x8: Las Cajas de Terminal Óptico (CTO) son puntos de distribución final de la fibra. Este modelo P16, sin splitter integrado, está diseñado para redes FTTx y tiene una capacidad de hasta 36 fibras. Su protección IP65 la hace apta para instalaciones tanto en interiores como en exteriores.
Caja Mural (OTB) 4 SC SX/LC DX: Las Cajas de Terminación Óptica Mural (OTB) son soluciones compactas para interiores. Este modelo, con capacidad para 4 puertos SC simplex o LC dúplex, es ideal para instalaciones de menor escala, ofreciendo una terminación organizada y protegida.
Caja de distribución MAB: Esta caja de distribución MAB está pensada para gestionar hasta 60 empalmes o 12 conectores SC/LC, ofreciendo una solución versátil para puntos de concentración de fibra.
Un Incidente Inesperado: Cuando las Mascotas y la Fibra Óptica Chocan
A pesar de la robustez que se busca en las instalaciones de fibra óptica, la vida cotidiana puede presentar desafíos inesperados. Un usuario relató una situación peculiar: la presencia de musarañas en su jardín, atraídas por el cable de fibra óptica que conecta la roseta a la ONT. Aparentemente, estos pequeños roedores sienten una "fascinación" por el cable, llegando incluso a morderlo y cortarlo. Este incidente, aunque inusual, pone de manifiesto la importancia de proteger adecuadamente el cableado, incluso en entornos domésticos.
El usuario se encontraba en la situación de necesitar reemplazar el cable dañado entre la roseta y la ONT. Ante la posibilidad de que el técnico de su proveedor (Adamo) cobrara una visita costosa (aproximadamente 50 €), consideró la opción de comprar y reemplazar el cable él mismo. La consulta giraba en torno a si valía la pena la intervención del técnico o si era preferible una solución DIY (Do It Yourself).
Que hacer si se daña el cable de fibra óptica (patchcord) SOLUCIÓN RÁPIDA
Soluciones y Consejos para el Reemplazo de Cables de Fibra Óptica
Ante un cable de fibra óptica dañado, la decisión entre esperar al técnico o realizar la reparación uno mismo depende de varios factores, incluyendo la habilidad del usuario, el coste y la urgencia.
¿Cómo se saca el cable de la roseta?
La extracción y conexión de cables en las rosetas ópticas puede generar dudas. Generalmente, las rosetas están diseñadas para facilitar estas operaciones, aunque los mecanismos pueden variar ligeramente entre modelos.
- Conector Verde/Azul y Tipo de Fibra: Se mencionó que el cable en cuestión tenía un conector verde. Se aclaró que, por estándar, los conectores SC/APC suelen ser verdes, mientras que los SC/UPC son azules. En España, es común encontrar cables con ambos extremos verdes, aunque algunos instaladores (como Adamo en ciertos periodos) han utilizado combinaciones de colores (un extremo azul y otro verde). Por lo tanto, es crucial adquirir un cable de reemplazo con los mismos colores de conector que el cable dañado para asegurar la compatibilidad. El cable específico es un monomodo SC-APC.
- Mecanismo de Extracción y Conexión: Para sacar el cable, a menudo se requiere sujetar la roseta y tirar con firmeza del conector verde. Algunos modelos de roseta poseen una pequeña tapa o "escotilla" con un resorte que cubre el puerto. Esta tapa debe abrirse tirando de ella (con cuidado, sin forzar) para acceder al puerto y permitir la conexión. Al extraer el cable, esta tapa tiende a cerrarse automáticamente. Al conectar un nuevo cable, se abre la tapa (si la hay), se alinea el conector (una pestaña en el conector indica la orientación correcta) y se empuja hasta que encaje. En rosetas donde no existe esta tapa, se accede directamente al conector interior, que también tiene una muesca para asegurar la correcta orientación.
¿Dónde comprar un cable de reemplazo?
La disponibilidad y el coste de los cables de fibra óptica son factores a considerar.
- Tiendas de Informática y Ferreterías: Se sugirió que estos cables se pueden encontrar en tiendas de informática de tamaño mediano, algunas ferreterías e incluso tiendas "chinas".
- Grandes Superficies de Bricolaje: Lugares como Leroy Merlin u Obramat suelen tener este tipo de material, a menudo de marcas reconocidas como Televés, en secciones de redes y antenas.
- Coste y Tiempos de Envío: Comprar online puede implicar tiempos de espera de uno o dos días y un coste adicional por transporte y envío, lo que a veces duplica el precio del cable.
Consejos Adicionales:
- Ten un Recambio a Mano: Dada la relativa facilidad de reemplazo y el coste asequible de los cables (alrededor de 5 euros se mencionó), se recomienda tener un cable de repuesto en casa para estas situaciones, evitando así quedarse sin conexión a internet.
- Verifica los Colores de los Conectores: Como se mencionó, es vital que los extremos del cable de reemplazo coincidan en color con el cable dañado para asegurar la compatibilidad con la roseta y la ONT.
La Roseta Revolution® Plus: Un Ejemplo de Diseño Práctico
En el mercado existen soluciones que buscan simplificar el proceso de instalación y mejorar la experiencia del usuario. La Roseta Revolution® Plus de KeyFibre es un ejemplo de ello. Este modelo incorpora un latiguillo (pigtail) SC/APC integrado, lo que elimina la necesidad de realizar empalmes en el punto de terminación interior. Su diseño práctico y su robusta estructura interna facilitan la instalación y protegen la fibra de manera eficiente.
La correcta elección y montaje de la roseta óptica son pilares fundamentales para asegurar una conexión de fibra óptica estable y de alta calidad. Desde la preparación del área de trabajo hasta la conexión final, cada paso cuenta para garantizar el rendimiento óptimo de su red.
