La transmisión de datos a través de fibra óptica se ha convertido en un pilar fundamental de las comunicaciones modernas, permitiendo velocidades vertiginosas y una calidad de servicio excepcional. En el corazón de esta tecnología se encuentran los conectores de fibra óptica, dispositivos esenciales que permiten la unión y desconexión de cables, facilitando la construcción y el mantenimiento de redes. Entre la diversa gama de conectores disponibles, los conectores mecánicos, también conocidos como conectores rápidos, ocupan un lugar destacado por su facilidad de instalación y su versatilidad.
¿Qué es un Conector Mecánico de Fibra Óptica?
Un conector mecánico es un tipo de conector que se instala directamente sobre el extremo de un cable de fibra óptica, sin necesidad de recurrir a procesos de fusión de alta complejidad. Su diseño permite alinear la fibra del cable con la fibra montada en el interior de una férula mediante contacto directo. A diferencia de los empalmes por fusión, que requieren equipos especializados y personal altamente cualificado, los conectores mecánicos ofrecen una solución más accesible para la terminación de cables de fibra óptica.
La principal característica de los conectores mecánicos es su capacidad para realizar una conexión sin necesidad de equipos caros. A diferencia de los "pigtails", que son tramos cortos de cable de fibra óptica con un extremo terminado en conector y el otro expuesto, los conectores mecánicos no requieren una empalmadora de fusión. Esta independencia de equipos costosos los convierte en una opción atractiva para una variedad de aplicaciones, especialmente en escenarios donde la rapidez y la sencillez son primordiales.
Sin embargo, es importante tener en cuenta que, aunque son eficientes, los conectores mecánicos suelen presentar una mayor pérdida de señal (atenuación) en comparación con los empalmes por fusión. Esta diferencia se debe a la naturaleza de la conexión, donde la alineación precisa de las fibras puede ser más susceptible a imperfecciones que en un empalme fusionado. A pesar de ello, para muchas aplicaciones, la pérdida de señal introducida por un conector mecánico bien instalado es perfectamente aceptable.
Principios de Funcionamiento de los Conectores Mecánicos
El funcionamiento de un conector mecánico se basa en un diseño ingenioso que facilita la alineación precisa de los extremos de dos fibras ópticas. Internamente, estos conectores albergan una férula, típicamente de cerámica o metal, por cuyo interior pasa la fibra óptica. El extremo de la fibra se prepara cuidadosamente, asegurando un corte limpio y recto.
Una vez que la fibra está posicionada dentro del conector, un mecanismo interno se encarga de mantenerla alineada y en contacto con la fibra del otro conector (o con la fibra expuesta de un "pigtail" en el caso de empalmes mecánicos). Este mecanismo puede variar entre los diferentes tipos de conectores mecánicos, pero el objetivo principal es siempre lograr una unión que permita el paso de la luz con la menor pérdida posible.
Muchos conectores mecánicos incorporan un gel de coincidencia de índice en su interior. Este gel tiene un índice de refracción similar al del vidrio de la fibra, lo que ayuda a minimizar las pérdidas de señal causadas por pequeñas separaciones o desalineaciones entre los extremos de las fibras. Al rellenar cualquier espacio de aire, el gel reduce la reflexión de la luz de vuelta hacia la fuente (reflectancia o pérdida de retorno), un fenómeno conocido como reflexión de Fresnel.
La instalación de un conector mecánico generalmente implica unos pocos pasos clave:
- Preparación del Cable: Se retira la cubierta protectora del cable de fibra óptica y se expone la fibra.
- Limpieza de la Fibra: La fibra desnuda se limpia meticulosamente para eliminar cualquier residuo o contaminante que pueda afectar la calidad de la conexión.
- Corte Preciso: Se utiliza una herramienta de corte de precisión para obtener un extremo de fibra perfectamente plano y perpendicular al eje de la fibra. Este es un paso crítico para el éxito de la instalación.
- Inserción de la Fibra: La fibra preparada se inserta cuidadosamente en el conector mecánico.
- Activación del Mecanismo: Se activa el mecanismo de sujeción del conector, que alinea y fija la fibra en su posición.
La pérdida por inserción típica de un conector mecánico es de alrededor de 0.5 dB, lo cual es un valor aceptable para muchas aplicaciones, aunque superior a los 0.25 dB o menos que se pueden lograr con empalmes por fusión.
Tipos de Conectores de Fibra Óptica: Un Panorama General
El mundo de la fibra óptica es vasto y diverso, con una amplia gama de conectores diseñados para satisfacer diferentes necesidades y aplicaciones. Es importante distinguir entre los conectores mecánicos y otros tipos de conectores que se instalan de manera diferente o tienen características específicas.
Los conectores de fibra óptica en general se distinguen por varios factores, incluyendo:
- Tipo de Fibra: Monomodo (SM) y Multimodo (MM). Aunque el núcleo de estas fibras difiere en tamaño (9-10µm para monomodo y 62.5 o 50µm para multimodo), el recubrimiento (cladding) es de 125µm en ambas.
- Tipo de Pulido: PC (Physical Contact), UPC (Ultra Physical Contact) y APC (Angled Physical Contact). El pulido afecta significativamente la pérdida de señal y la reflectancia.
- Diseño del Cuerpo y Mecanismo de Acople: Cada conector tiene un diseño único que determina su facilidad de uso y su aplicabilidad en diferentes entornos.
- Número de Fibras: Simplex (una fibra) o Dúplex (dos fibras).

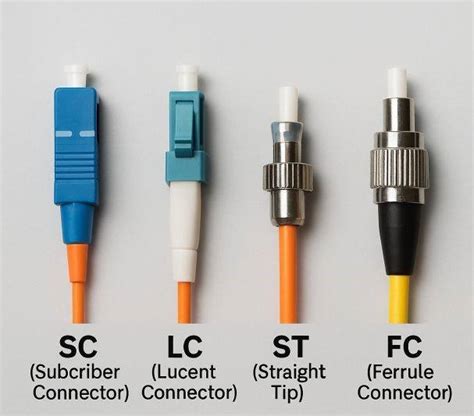

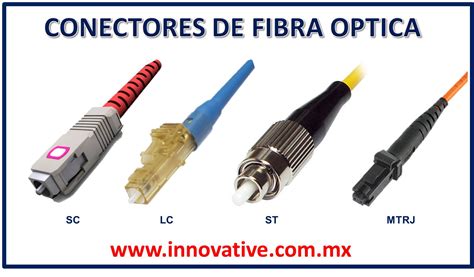

Los conectores más comunes en la industria incluyen:
- SC (Standard Connector o Subscriber Connector): Conocido por su diseño cuadrado y mecanismo de acople "push-pull" (presionar y tirar). Es muy popular en redes FTTH y telecomunicaciones debido a su facilidad de uso y coste.
- LC (Lucent Connector o Little Connector): Un conector de factor de forma pequeño (SFF) con una férula de 1.25 mm, más pequeña que la del SC (2.5 mm). Es ideal para aplicaciones de alta densidad, como centros de datos y paneles de parcheo.
- ST (Straight Tip): Caracterizado por su diseño de férula en forma de bayoneta, que permite una alineación rápida. Su uso ha disminuido, pero aún se encuentra en aplicaciones militares o de mantenimiento.
- FC (Ferrule Connector): Presenta un diseño de rosca que proporciona una fijación firme y es especialmente útil en entornos con vibraciones. Su uso también ha decrecido ante la popularidad de los SC y LC.
- MPO/MTP: Conectores de alta densidad capaces de albergar múltiples fibras (de 12 a 24) en una sola férula rectangular. Son cruciales para aplicaciones de alta velocidad como 40G y 100G Ethernet.
En los conectores plásticos como los LC o SC, el cuerpo suele ser de un color específico que indica el tipo de fibra y el pulido de la férula. Los conectores SC, LC, ST y FC disponen de una férula por cuyo interior pasa la fibra. Cuando se enfrentan conectores en los equipos, a través de adaptadores, la luz pasa de una férula a otra sin elementos de transición, lo que resulta en una pérdida de inserción muy baja (alrededor de 0.25 dB).

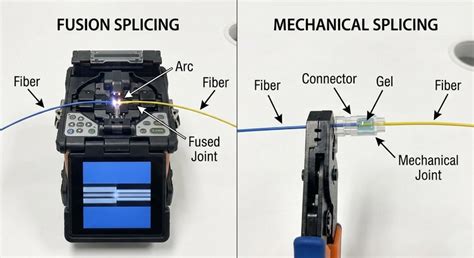

Conectores Mecánicos vs. Empalmes por Fusión
La elección entre un conector mecánico y un empalme por fusión es una decisión crucial en la planificación e implementación de redes de fibra óptica, especialmente en despliegues FTTH (Fiber to the Home). Ambos métodos tienen sus propias ventajas y desventajas, y la elección óptima depende de varios factores operativos.
Ventajas de los Conectores Mecánicos:
- Rapidez de Instalación: Permiten una terminación rápida del cable sin necesidad de herramientas especiales, reduciendo drásticamente el tiempo de instalación.
- Menor Equipo Requerido: No necesitan una empalmadora de fusión costosa. Un pelador de fibra, una cortadora de precisión y toallas limpiadoras son generalmente suficientes.
- Portabilidad: Son ideales para reparaciones rápidas, espacios estrechos o lugares sin acceso a energía eléctrica.
- Coste Inicial: El desembolso inicial es menor al no requerir la compra de una empalmadora.
Desventajas de los Conectores Mecánicos:
- Mayor Pérdida de Señal: Generalmente introducen una mayor atenuación (0.3 a 0.5 dB o más) en comparación con los empalmes por fusión (0.03 a 0.1 dB).
- Sensibilidad a Detalles: Un corte torcido, polvo o manipulación inadecuada pueden afectar negativamente el rendimiento y requerir repetición del proceso.
- Coste por Unidad: El coste individual de un conector mecánico puede ser superior al de los materiales para un empalme por fusión (pigtail + protector).
Ventajas de los Empalmes por Fusión:
- Baja Pérdida de Señal: Proporcionan la unión más fiable con la menor pérdida y reflectancia.
- Fiabilidad a Largo Plazo: Son la opción más robusta y estable, especialmente en redes de gran escala donde las pérdidas se suman.
- Uniformidad: Los resultados son más consistentes entre diferentes técnicos, siempre que la máquina de fusión esté bien mantenida.
Desventajas de los Empalmes por Fusión:
- Mayor Inversión Inicial: Requieren una empalmadora de fibra óptica, que es un equipo costoso.
- Tiempo de Instalación: El proceso completo, incluyendo la protección del empalme, lleva más tiempo por cada unión.
- Equipo Adicional: Se necesita la empalmadora, protectores de empalme, y a menudo un microscopio para inspección.
¿Cuándo Elegir un Conector Mecánico?
Los conectores mecánicos son una excelente opción en las siguientes situaciones:
- Reparaciones Rápidas: Cuando es necesario restaurar el servicio de manera inmediata y no se dispone de una empalmadora.
- Instalaciones de Pocos Puntos: En escenarios donde solo se necesitan conectorizar unas pocas fibras y el coste de la empalmadora no se justifica.
- Acceso Difícil: En lugares con espacio limitado o sin acceso a energía eléctrica.
- Urgencias: Para resolver averías de forma ágil.
En resumen, si el margen de señal en un tramo es limitado (inferior a 1 dB), la fusión es preferible. Sin embargo, si la prioridad es la rapidez de implementación, la disponibilidad de herramientas y la experiencia del equipo, el conector mecánico puede ser la solución más práctica.
Mantenimiento y Limpieza de Conectores
El mantenimiento adecuado de los conectores de fibra óptica es crucial para garantizar un rendimiento óptimo y la longevidad de la red. La suciedad, el polvo o los daños físicos en la férula de un conector pueden causar pérdidas de señal significativas y afectar la integridad de la transmisión de datos.
Prácticas de Limpieza Esenciales:
- Limpieza Frecuente: Utilice un kit de limpieza para fibra óptica con toallitas sin pelusa y alcohol isopropílico para limpiar los conectores regularmente.
- Inspección Visual: Emplee un microscopio o un alcance de inspección para examinar visualmente todos los conectores en busca de daños físicos o contaminación.
- Manejo Cuidadoso: Evite tocar la superficie pulida de la férula con los dedos, ya que los aceites de la piel atraen la suciedad. Mantenga siempre las tapas protectoras puestas cuando los conectores no estén en uso.
Consideraciones sobre el Pulido:
El tipo de pulido de la férula (PC, UPC, APC) influye directamente en la pérdida de inserción y la reflectancia.
- PC (Physical Contact): Con una superficie plana, la pérdida de retorno típica es de -30 a -40 dB.
- UPC (Ultra Physical Contact): Una mejora del PC con una curvatura más pronunciada, logrando pérdidas de retorno de -40 a -55 dB. Común en sistemas de televisión digital, telefonía y datos.
- APC (Angled Physical Contact): La férula se pule en un ángulo de 8 grados, lo que reduce drásticamente la reflectancia a menos de -65 dB. Es la opción preferida para aplicaciones de alta precisión, como CATV o sistemas que requieren alta estabilidad de señal. Los conectores APC son típicamente de color verde.
Es fundamental recordar que los conectores APC solo deben acoplarse entre sí. Intentar conectar un APC con un PC o UPC resultará en una pérdida de señal significativa y un rendimiento deficiente.
El Futuro de la Conectividad de Fibra Óptica
El campo de la fibra óptica continúa evolucionando a un ritmo acelerado. La creciente demanda de mayor ancho de banda, junto con el desarrollo de nuevas tecnologías, augura un futuro prometedor. La inteligencia artificial (IA) y el aprendizaje automático (ML) prometen mejorar el mantenimiento predictivo y la gestión de redes. La fibra óptica cuántica, por su parte, busca establecer canales de comunicación ultra seguros.
Los avances en la tecnología de fibras insensibles a la flexión y el desarrollo de nuevos tipos de conectores, como los de factor de forma muy pequeño (VSFF) como SN, CS y MDC, están redefiniendo las capacidades de las redes, especialmente en los centros de datos de alta densidad. Estos conectores ofrecen mayor densidad de puertos y un rendimiento óptico mejorado, sentando las bases para las futuras generaciones de redes de comunicación.
El futuro del WISP ante la fibra óptica / Miguel Paz
En conclusión, los conectores mecánicos de fibra óptica representan una solución práctica y eficiente para muchas aplicaciones de conectividad. Su facilidad de instalación y la ausencia de equipos costosos los hacen accesibles, mientras que su funcionamiento, aunque con una pérdida de señal ligeramente mayor que la fusión, es adecuado para una amplia gama de escenarios. Comprender los diferentes tipos de conectores, sus mecanismos de funcionamiento y las mejores prácticas de instalación y mantenimiento es esencial para construir y mantener redes de fibra óptica robustas y fiables.
