La correcta conexión de cables de red es fundamental para asegurar una comunicación fluida y eficiente entre dispositivos. Si alguna vez has observado cables de red, es probable que hayas notado la variedad de colores presentes en su interior. Estos colores no son meramente estéticos; cumplen una función crucial en la identificación y la correcta interconexión de los hilos, garantizando la integridad de la señal y la velocidad de transmisión de datos.
El Estándar TIA/EIA-568: La Base de la Codificación de Colores
Los códigos de colores utilizados en los cables de red se fundamentan en el estándar TIA/EIA-568. Esta norma, establecida por la industria de las telecomunicaciones, define la asignación de colores a los pares de hilos en los cables de par trenzado sin apantallar (UTP, por sus siglas en inglés). La adhesión a estos códigos es vital, no solo para la instalación inicial, sino también para el diagnóstico de problemas en la red. Un código de colores claro permite identificar rápidamente cualquier fallo o desconexión en un par de hilos específico, agilizando la resolución de incidencias.
Los códigos de colores para los pares de hilos en un cable UTP se distribuyen de la siguiente manera, según su orden de importancia y uso:
- Par azul/blanco-azul: Se designa para el par número uno (1). Este par es a menudo el más utilizado para la transmisión de datos en muchas configuraciones de red.
- Par verde/blanco-verde: Se asigna al par número dos (2). Este par también juega un papel importante en la comunicación de datos, especialmente en configuraciones que utilizan esquemas de cableado específicos.
- Par marrón/blanco-marrón: Corresponde al par número tres (3). Aunque menos común para la transmisión principal de datos en estándares modernos, sigue siendo parte integral del cableado.
- Par gris/blanco-gris: Se utiliza para el par número cuatro (4). Este par completa la estructura de los cuatro pares trenzados en un cable UTP estándar.
Es crucial tener en cuenta que los colores de los pares de hilos pueden variar ligeramente entre fabricantes. Por esta razón, siempre es recomendable consultar el manual del fabricante del cable o la etiqueta impresa en el propio cable para confirmar la correcta asignación de colores. Esta precaución asegura que se utilicen los colores correctos según las especificaciones del producto.
Además, la distinción entre cables de par trenzado sin apantallar (UTP) y cables de par trenzado apantallado (STP) es importante. Los cables UTP, como los descritos anteriormente, siguen el esquema de colores estándar. Sin embargo, los cables STP, que incorporan una capa de blindaje metálico para una mayor protección contra interferencias electromagnéticas, pueden presentar un esquema de colores diferente o incluir identificadores adicionales para el blindaje.
Cables de Red Ethernet: El Estándar T568B y la Conexión RJ45

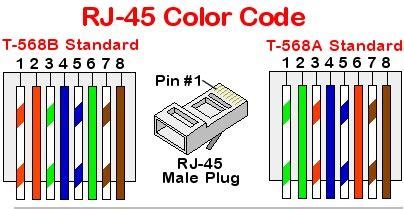

Los cables de red Ethernet son los más comunes y se emplean para conectar una amplia gama de dispositivos a redes locales (LAN) o a Internet. Estos cables suelen seguir el estándar de codificación de colores T568B, que asigna un color específico a cada hilo individual o par trenzado dentro del cable. Al trabajar con conectores RJ45, es de suma importancia asegurarse de que los hilos estén conectados a los pines correctos del conector, respetando su color y orden correspondiente.

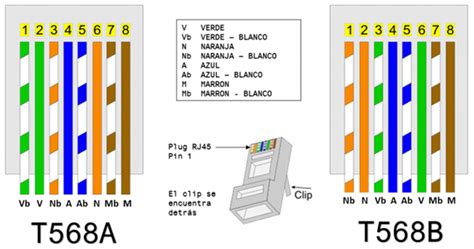

El pin-out (la asignación de pines) según el estándar T568B para un conector RJ45 es el siguiente:
- Pin 1: Blanco/Naranja
- Pin 2: Naranja
- Pin 3: Blanco/Verde
- Pin 4: Azul
- Pin 5: Blanco/Azul
- Pin 6: Verde
- Pin 7: Blanco/Marrón
- Pin 8: Marrón
El Significado de los Colores: Positivo, Negativo y Tierra
Cada color asignado a los cables de red tiene una función específica en la transmisión de datos. Generalmente, el color blanco se utiliza para representar el conductor positivo dentro de un par. Los colores secundarios (naranja, verde, azul, marrón) se emplean para representar el conductor negativo o la conexión a tierra dentro de cada par. Esta diferenciación cromática es esencial para una transmisión de datos más eficiente, una mejor calidad de la señal y para minimizar el ruido y las interferencias.
Al conectar cables de red, seguir los estándares TIA/EIA-568, como el T568B, garantiza una configuración correcta y previene problemas de conexión, como la falta de comunicación o velocidades de transferencia lentas. Además de la correcta asignación de colores, hay otras prácticas recomendadas:
- Evitar doblar en exceso los cables: Doblar los cables de red de forma pronunciada, especialmente cerca de los conectores, puede dañar los hilos internos, afectar la integridad de la señal y reducir la velocidad de transmisión de datos. Se recomienda mantener curvas suaves y amplias.
- Colocar etiquetas: Identificar cada cable con una etiqueta, especialmente en instalaciones complejas con múltiples cables, facilita enormemente la identificación, el mantenimiento y la resolución de problemas en el futuro.
Disfrutar de una conexión de red estable y rápida depende en gran medida de la correcta identificación y conexión de los cables. Al comprender y aplicar los códigos de colores y los estándares de la industria, se pueden evitar fallos comunes y asegurar el óptimo rendimiento de la red.
Como ponchar un cable UTP | Hacer cable de red paso a paso
Evolución de las Redes de Datos: De los Módems a Ethernet
Cuando hablamos de redes de datos, es común asociarlas directamente con la transmisión a través de cables Ethernet. Sin embargo, la historia de las redes es más amplia, e incluye métodos de transmisión que, aunque hoy en día en desuso, todavía se encuentran instalados en muchas infraestructuras antiguas.

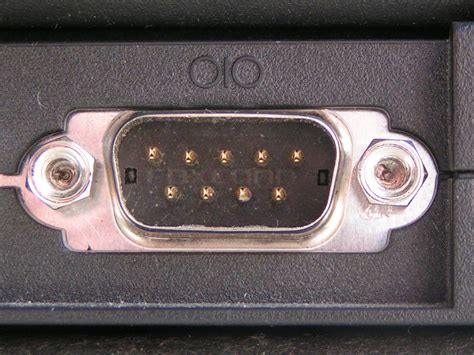

Hasta finales de los años 1990 y principios de los 2000, muchas redes se basaban en el uso de dispositivos conocidos como módems (modulador-demodulador). Estos módems permitían la transmisión de datos a velocidades que oscilaban entre 2400 y 48000 baudios como máximo. El acceso a Internet en esa época era considerablemente lento, y la carga de páginas web podía ser un proceso tedioso. El uso principal de estos módems se daba cuando se requería movilidad de los equipos informáticos. La conexión se realizaba conectando el módem a la roseta de la red telefónica por un lado y al puerto de comunicaciones serie RS-232 del ordenador por otro. Este puerto, conector de 9 pines, ya no se equipa en la mayoría de los equipos modernos. En las placas base antiguas, estos puertos se identificaban como COM1 y COM2, sirviendo como las principales vías de comunicación con el exterior del ordenador.
La Revolución Ethernet: Mayor Velocidad y Conectividad
Para aumentar la velocidad de transmisión de la información, especialmente en entornos empresariales, se generalizaron las redes basadas en el protocolo IEEE 802.3, conocido como Ethernet. Este protocolo se caracteriza por la utilización de cables de transmisión que separan la línea de transmisión de la línea de recepción mediante el uso de cable trenzado balanceado. Esta técnica no solo permite aumentar la longitud del cable que se puede utilizar en una red, sino que también facilita la interconexión de un gran número de equipos informáticos de manera eficiente.

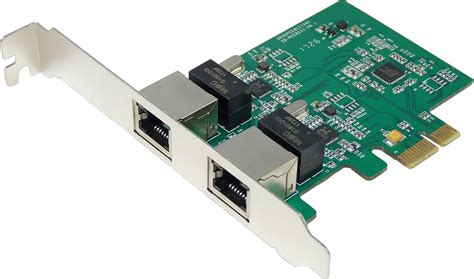

Las tarjetas de transmisión de datos que permitían esta conexión rápida a las redes informáticas se conocen como "tarjetas de red". Hoy en día, estas tarjetas suelen venir integradas en la placa base de los ordenadores o se pueden insertar en una ranura de expansión (como PCI). La apariencia de una tarjeta de red con conexión Ethernet es típicamente la de un puerto RJ45.
Conectores para Cables UTP: RJ45, RJ11 y RJ12
Una vez instalada la tarjeta de red en el ordenador, es necesario conectar un cable de enlace entre dicha tarjeta y el dispositivo de red central, como un router, un switch o un hub. Para ello, se utilizan conectores, siendo el RJ45 el más común para redes Ethernet. Es importante diferenciar el conector RJ45 de otros conectores similares utilizados en telefonía, como el RJ11 y el RJ12.

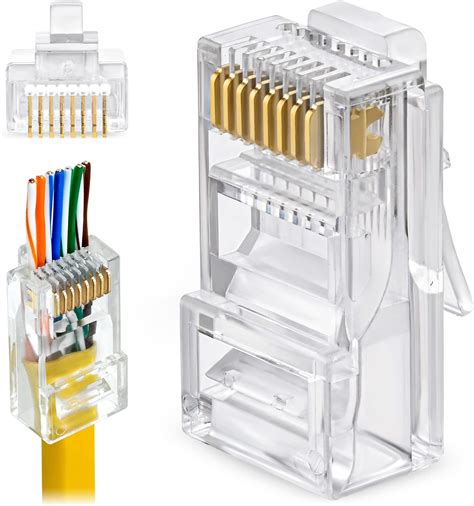

Existen diferentes modelos de conectores RJ45, algunos con guías para facilitar la inserción de los hilos y otros más sencillos. Al observar un conector RJ45 por la parte trasera, se aprecian las ranuras donde se alojan los terminales de los hilos. En los conectores de categoría 5e (Cat 5e), estas ranuras suelen estar alineadas.
Por otro lado, los conectores RJ11 y RJ12 son utilizados en sistemas telefónicos. Los RJ11 suelen presentar 6 posiciones con 4 o 6 contactos (6P4C o 6P6C), mientras que los RJ12, usados a menudo para el auricular del teléfono, presentan 4 posiciones y 4 contactos (4P4C). La diferencia en el número de contactos y posiciones es clave para su correcta aplicación y para evitar conexiones erróneas.
Categorías de Cables Ethernet: De Cat 5e a Cat 7

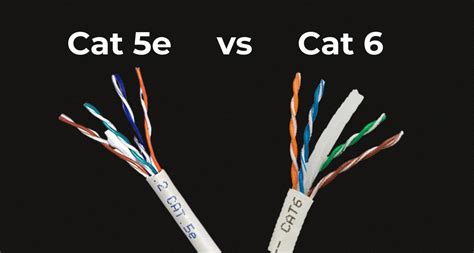

Los cables de red se clasifican en diferentes categorías (CAT) según su rendimiento y capacidad de transmisión de datos. Los cables se conocen como UTP (Unshielded Twisted Pair) y se catalogan en función de la sección de cada uno de sus hilos de cobre. A mayor grosor del hilo, mayor calidad del cable, menores pérdidas de señal y, por ende, mayor velocidad de transmisión de datos.
Las categorías más comunes que encontraremos para realizar latiguillos (cables de conexión de corta a media longitud) son:
- UTP Categoría 5e (5 enhanced): Fue la categoría predominante en muchas instalaciones de datos, ofreciendo velocidades de hasta 1000 Mbps (Gigabit Ethernet).
- UTP Categoría 6 (CAT 6): Ofrece un rendimiento superior a la Cat 5e, con frecuencias de hasta 250 MHz y velocidades de hasta 10 Gbps en distancias cortas. Los conectores de Cat 6 tienen una mayor sección de hilo y una distribución de terminales modificada para mejorar la diafonía y otros parámetros de certificación.
- UTP Categoría 7 (CAT 7): Diseñada para frecuencias de hasta 600 MHz, soporta velocidades de hasta 10 Gbps y ofrece un mayor nivel de apantallamiento para minimizar interferencias.
Diferencias Clave entre Conectores RJ45 de Cat 5e y Cat 6
Una de las diferencias fundamentales entre los conectores RJ45 de Cat 5e y Cat 6 radica en el diámetro del hilo de cobre. Los conectores de Cat 6 están diseñados para hilos de mayor sección. Esto se debe a que una mayor sección de hilo implica menor resistencia eléctrica, permitiendo que la señal de datos llegue a mayores distancias con menor degradación.
Además, para soportar las mayores velocidades de transmisión y mejorar parámetros como la diafonía (crosstalk), la distribución de los terminales dentro del conector RJ45 de Cat 6 puede ser diferente a la de Cat 5e. En algunos casos, los conectores de Cat 6 pueden presentar un estriado interior o una configuración que optimiza la separación de los pares trenzados.

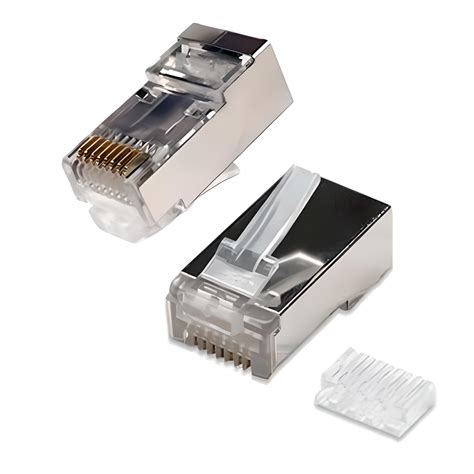

Si se está utilizando cable STP (Shielded Twisted Pair), este cuenta con un apantallamiento metálico. Los conectores diseñados para STP, a menudo de categoría 6 o superior, incorporan una carcasa metálica que permite conectar este blindaje a tierra, proporcionando una protección adicional contra el ruido electromagnético.
Proceso de Montaje de un Conector RJ45 en un Cable UTP (Norma TIA/EIA-568B)
El proceso de montar un conector RJ45 en un cable UTP, siguiendo la norma TIA/EIA-568B, requiere precisión y las herramientas adecuadas.
- Preparación del Cable: Comienza pelando la funda exterior del cable UTP. La longitud a pelar dependerá del tipo de conector, pero generalmente es de unos 3-4 centímetros. Se puede utilizar una herramienta específica para pelar cables de red, que realiza un corte circular en la funda sin dañar los hilos internos.
- Separación y Alineación de Hilos: Una vez pelada la funda, se separan los pares trenzados. Si el cable es de categoría 6 o superior, es posible que haya una guía de plástico en cruz que separa los pares; esta guía debe retirarse. Luego, se desenredan los hilos de cada par y se alinean según el esquema de colores T568B (Blanco/Naranja, Naranja, Blanco/Verde, Azul, Blanco/Azul, Verde, Blanco/Marrón, Marrón).
- Corte y Nivelación de Hilos: Se iguala la longitud de todos los hilos, cortándolos de manera uniforme. La longitud de los hilos expuestos antes de insertarlos en el conector es crítica y debe seguir las especificaciones del fabricante del conector para asegurar un buen contacto. Herramientas de crimpado suelen incluir una cuchilla para este corte.
- Inserción en el Conector RJ45: Con los hilos alineados y cortados a la longitud adecuada, se insertan cuidadosamente en el conector RJ45. Es fundamental asegurarse de que cada hilo entre en su ranura correspondiente y llegue hasta el final del conector. Al observar el conector desde la parte frontal, el hilo Blanco/Naranja debe estar en el pin 1 (lado izquierdo).
- Verificación de la Inserción: Antes de crimpar, es una buena práctica dar la vuelta al cable con el conector insertado para verificar visualmente que todos los hilos han llegado hasta el final del conector.

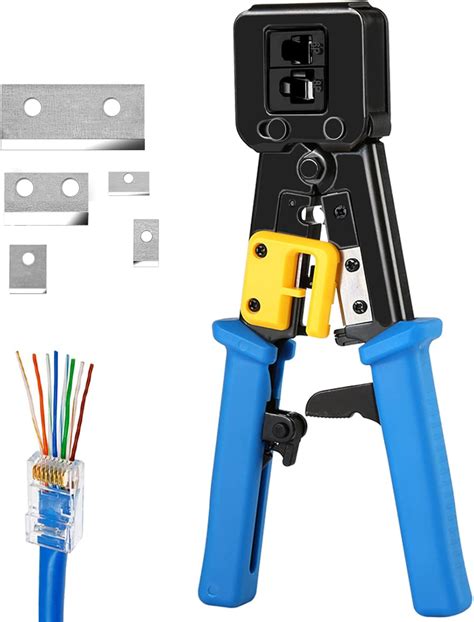

- Crimping (Ponchado): Una vez confirmada la correcta inserción de los hilos, se utiliza una herramienta de crimpado (ponchadora) para presionar los terminales del conector contra los hilos, asegurando una conexión eléctrica firme y permanente. La herramienta de crimpado tiene muescas que encajan en el conector RJ45 y aplican la presión necesaria.
Es muy importante verificar la posición del pin 1 antes de crimpar, ya que un error común es colocar los hilos en el orden incorrecto.
Conectorizado de Rosetas RJ45
Además de los conectores en los extremos de los cables, las rosetas RJ45 (conectores hembra) se utilizan en paredes o paneles para crear puntos de conexión en la red. Estas rosetas son modulares y también indican la categoría del cableado soportado (por ejemplo, Cat 5e, Cat 6).
El cableado de estas rosetas se realiza típicamente con una herramienta de impacto tipo IDC (Insulation Displacement Connector), como la modelo 110. Estas herramientas insertan los hilos en los contactos de la roseta, cortando el exceso de hilo y asegurando una conexión fiable. Es importante utilizar la herramienta de impacto adecuada para cada tipo de roseta, ya que herramientas como las Krone no son compatibles con todas.

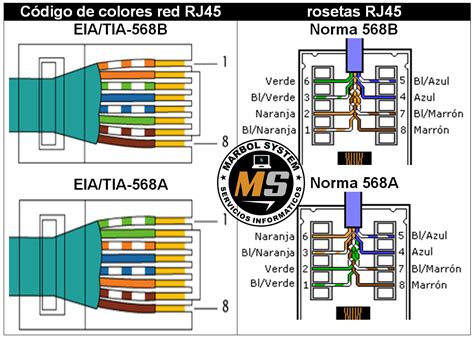

Cada roseta RJ45 tiene un esquema de colores o una etiqueta que indica la asignación de pines según los estándares T568A o T568B. Al conectar los hilos, se debe seguir esta indicación. Tras el conectorizado, la longitud de los hilos pelados o expuestos dentro de la roseta debe ser lo más corta posible para minimizar las diafonías y acoplamientos parásitos, lo que contribuye a una mejor calidad de la señal.
Al organizar múltiples rosetas RJ45 en un rack de 19 pulgadas, es recomendable agrupar los mazos de cables por canalizaciones laterales. Esto facilita la identificación, el acceso y el mantenimiento de cada cable individual.
Comprobación de Cables y Rosetas RJ45 Conectorizadas
Para verificar la correcta instalación de cables y rosetas RJ45, se utilizan probadores de cable de red. Estos dispositivos, que pueden ser simples o avanzados, permiten comprobar la continuidad de los hilos, la correcta asignación de pares y la ausencia de cortocircuitos.
Los probadores básicos indican si un cable es "recto" (straight-through, donde los conectores en ambos extremos siguen el mismo estándar, por ejemplo, T568B en ambos) o "cruzado" (crossover, donde un extremo usa T568A y el otro T568B, utilizado para conectar directamente dos dispositivos similares sin un switch). Los probadores más avanzados pueden incluso identificar el hilo específico donde se encuentra un fallo, proporcionando información detallada sobre el estado de cada conexión.
La certificación de una instalación de red va más allá de una simple comprobación; implica pruebas rigurosas para asegurar que el cableado cumple con los estándares de rendimiento especificados para su categoría (Cat 5e, Cat 6, etc.). Estas pruebas evalúan parámetros como la atenuación, la diafonía, el retardo de propagación y otros factores que afectan la velocidad y fiabilidad de la red.
En resumen, la correcta conexión de cables de red, guiada por los estándares de codificación de colores y la utilización de las herramientas y técnicas apropiadas, es la piedra angular para una infraestructura de red robusta y eficiente. Comprender estos principios asegura no solo una instalación funcional, sino también un mantenimiento y diagnóstico simplificados.
